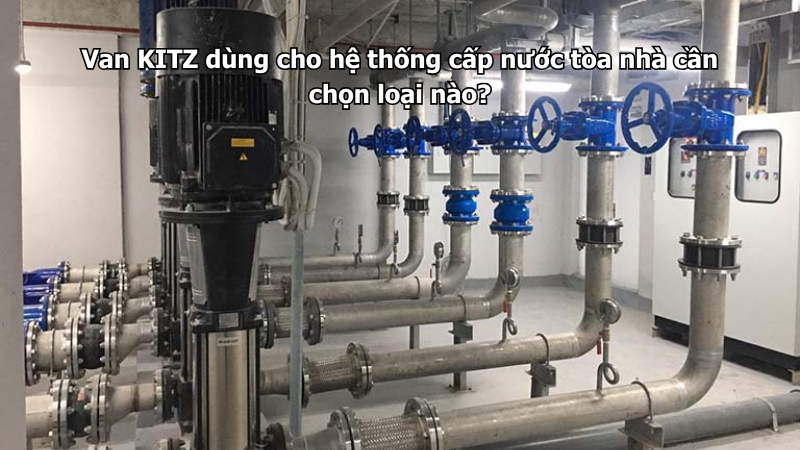

Hệ thống cấp nước tòa nhà là tổ hợp nhiều tuyến ống, thiết bị và cụm van dùng để đưa nước từ nguồn cấp vào bể chứa, bơm tăng áp, đường ống đứng, từng tầng, từng căn hộ, khu vệ sinh, phòng kỹ thuật, hệ nước nóng, hệ PCCC hoặc các khu vực phụ trợ. Vì hệ thống cấp nước tòa nhà thường vận hành liên tục, việc chọn đúng van KITZ có ảnh hưởng trực tiếp đến áp lực nước, độ kín, khả năng bảo trì và tuổi thọ đường ống.

Van KITZ chính hãng có nhiều dòng van dùng cho nước, hơi, khí nén, dầu, HVAC và hệ thống công nghiệp. Với hệ thống cấp nước tòa nhà, không nên chỉ chọn một loại van cho toàn bộ công trình. Mỗi vị trí như tuyến chính, nhánh tầng, sau bơm, trước đồng hồ, khu kỹ thuật hoặc đường ống lớn sẽ cần loại van khác nhau.

Bài viết dưới đây sẽ giúp bạn hiểu rõ van KITZ dùng cho hệ thống cấp nước tòa nhà cần chọn loại nào, từng loại van có nhiệm vụ gì và cần kiểm tra những tiêu chí nào trước khi lắp đặt.

1. Hệ thống cấp nước tòa nhà gồm những khu vực nào?

Hệ thống cấp nước tòa nhà thường gồm tuyến nước vào từ đồng hồ tổng, bể ngầm, bơm tăng áp, bồn mái, đường ống đứng, đường ống nhánh từng tầng, cụm đồng hồ nước, khu vệ sinh, phòng máy, hệ nước nóng và các tuyến kỹ thuật phụ trợ.

Tùy quy mô công trình, hệ thống có thể dùng đường ống ren nhỏ, đường ống mặt bích lớn, đường ống nhựa, ống thép, ống inox hoặc ống gang. Vì vậy, van cần được chọn theo từng vị trí cụ thể.

1.1. Vì sao cần chọn đúng loại van?

Nếu chọn sai loại van, hệ thống có thể bị nước yếu, tụt áp, rò rỉ, khó đóng mở, khó bảo trì hoặc không chống được nước chảy ngược. Với tòa nhà cao tầng, việc sửa chữa van sai vị trí có thể ảnh hưởng đến nhiều tầng hoặc nhiều hộ sử dụng cùng lúc.

1.2. Không nên dùng một loại van cho toàn hệ thống

Van bi phù hợp đóng mở nhanh ở đường ống nhỏ, nhưng không phải lúc nào cũng phù hợp cho tuyến chính DN lớn. Van cổng phù hợp khóa tuyến lớn, nhưng không nên dùng để điều tiết. Van một chiều cần cho bơm, nhưng không dùng thay van khóa. Vì vậy, cần chọn theo chức năng từng vị trí.

2. Van KITZ dùng cho hệ thống cấp nước tòa nhà cần chọn loại nào?

Van KITZ dùng cho hệ thống cấp nước tòa nhà nên chọn theo nhiệm vụ từng vị trí. Các loại thường được cân nhắc gồm van bi KITZ cho nhánh nhỏ và vị trí đóng mở nhanh, van cổng KITZ cho tuyến chính và đường ống lớn, van bướm KITZ cho đường ống vừa đến lớn cần thiết kế gọn, van một chiều KITZ cho sau bơm hoặc chống chảy ngược, y lọc KITZ để bảo vệ bơm và thiết bị, van cầu KITZ cho vị trí cần điều tiết lưu lượng.

Không có một loại van duy nhất phù hợp cho tất cả vị trí trong tòa nhà. Cần dựa vào DN, áp lực, lưu lượng, kiểu kết nối, không gian lắp đặt và nhu cầu bảo trì.

3. Van bi KITZ dùng ở đâu trong tòa nhà?

Van bi KITZ phù hợp với các tuyến nước nhỏ đến vừa, nhánh cấp vào từng khu vực, cụm đồng hồ, đường ống trong phòng kỹ thuật, tuyến xả, tuyến bypass hoặc các vị trí cần đóng mở nhanh.

Ưu điểm của van bi là thao tác nhanh bằng tay gạt 90 độ, độ kín tốt, dễ nhận biết trạng thái mở/đóng và lắp đặt gọn.

3.1. Vị trí nên dùng van bi KITZ

Van bi KITZ thường được dùng tại nhánh cấp nước từng tầng, trước thiết bị, sau đồng hồ phụ, tuyến cấp vào bồn, tuyến xả đáy, đường ống nước lạnh, nước nóng hoặc nhánh kỹ thuật nhỏ.

3.2. Lưu ý khi chọn van bi

Cần kiểm tra vật liệu thân van, seat, gioăng, kiểu nối ren hoặc mặt bích, áp lực và nhiệt độ nếu dùng cho nước nóng. Không nên dùng van bi để điều tiết lưng chừng trong thời gian dài vì có thể làm mòn seat.

4. Van cổng KITZ dùng ở đâu trong hệ cấp nước tòa nhà?

Van cổng KITZ phù hợp với tuyến nước chính, đường ống có kích cỡ vừa và lớn, vị trí cần đóng mở hoàn toàn để cô lập khu vực. Khi mở hết, van cổng cho dòng nước đi qua khá thông thoáng, phù hợp với tuyến cấp nước cần hạn chế cản dòng.

4.1. Vị trí nên dùng van cổng KITZ

Van cổng thường dùng sau đồng hồ tổng, trước và sau bơm, trên tuyến ống đứng, đầu nhánh khu vực, đường cấp nước chính, phòng bơm, bể chứa hoặc vị trí cần khóa nước toàn bộ một khu vực.

4.2. Lưu ý khi chọn van cổng

Van cổng không nên dùng để điều tiết lưu lượng bằng cách mở hé. Nếu mở lưng chừng lâu dài, dòng nước có thể làm rung đĩa van, mòn bề mặt làm kín và khiến van đóng không kín về sau.

5. Van bướm KITZ dùng cho đường ống lớn trong tòa nhà

Van bướm KITZ phù hợp với đường ống vừa và lớn, đặc biệt ở hệ cấp nước, HVAC, nước giải nhiệt, phòng máy, bơm tăng áp hoặc tuyến kỹ thuật có không gian lắp đặt hạn chế.

Ưu điểm của van bướm là thiết kế gọn hơn so với một số loại van khác cùng DN, thao tác nhanh và phù hợp cho nhiều tuyến nước công trình.

5.1. Khi nào nên dùng van bướm?

Nên cân nhắc van bướm khi đường ống có DN lớn, cần tiết kiệm không gian, cần đóng mở nhanh hoặc lắp trong phòng máy có nhiều thiết bị và đường ống.

5.2. Cần kiểm tra gì?

Cần kiểm tra kiểu kết nối wafer, lug hoặc mặt bích, tiêu chuẩn mặt bích, vật liệu gioăng, cánh van, trục van và áp lực hệ thống.

6. Van một chiều KITZ trong hệ cấp nước tòa nhà

Van một chiều KITZ giúp ngăn nước chảy ngược, bảo vệ bơm, đồng hồ nước, bồn chứa, hệ tăng áp và các thiết bị phía trước. Đây là loại van rất quan trọng trong hệ thống cấp nước tòa nhà, đặc biệt tại cụm bơm tăng áp.

6.1. Vị trí nên lắp van một chiều

Van một chiều thường lắp sau máy bơm, sau cụm bơm tăng áp, trên đường ống đứng, sau đồng hồ tổng nếu có nguy cơ nước hồi ngược hoặc tại các vị trí cần kiểm soát chiều dòng chảy.

6.2. Lưu ý khi chọn van một chiều

Cần chọn đúng DN, áp lực, lưu lượng, áp lực mở, tư thế lắp ngang/đứng và hướng dòng chảy. Nếu chọn sai loại hoặc lắp sai chiều, van có thể kêu, rung, nước yếu hoặc không chống được dòng hồi.

7. Y lọc KITZ dùng để bảo vệ hệ thống cấp nước

Y lọc KITZ được dùng để giữ cặn, rác nhỏ, mạt hàn hoặc tạp chất trong đường ống. Trong hệ cấp nước tòa nhà, y lọc thường đặt trước bơm, trước van điều khiển, trước đồng hồ, trước thiết bị nhạy cảm hoặc sau khi đấu nối tuyến mới.

7.1. Vì sao cần y lọc?

Cặn trong nước có thể làm kẹt van một chiều, xước seat van bi, ảnh hưởng bơm, làm sai số đồng hồ hoặc gây nghẹt thiết bị phía sau. Y lọc giúp giảm rủi ro này.

7.2. Lưu ý khi lắp y lọc

Y lọc phải lắp đúng chiều dòng chảy, đúng tư thế và có đủ khoảng để tháo nắp lọc, vệ sinh lưới lọc định kỳ. Nếu không vệ sinh, y lọc có thể gây tụt áp và làm nước yếu.

8. Van cầu KITZ có dùng trong hệ cấp nước tòa nhà không?

Van cầu KITZ có thể dùng ở các vị trí cần điều tiết lưu lượng nước, cân bằng dòng hoặc kiểm soát nước vào thiết bị. So với van bi và van cổng, van cầu phù hợp hơn cho nhiệm vụ điều chỉnh lưu lượng.

Tuy nhiên, van cầu có tổn thất áp lớn hơn, nên không phải vị trí nào cũng cần dùng. Chỉ nên dùng khi hệ thống thật sự cần điều tiết hoặc theo yêu cầu thiết kế.

9. Bảng gợi ý chọn van KITZ theo vị trí cấp nước tòa nhà

10. Bảng so sánh nhanh các loại van KITZ trong hệ cấp nước tòa nhà

11. Tiêu chí chọn van KITZ cho hệ cấp nước tòa nhà

11.1. Chọn theo kích cỡ DN

DN của van phải phù hợp với đường ống. Đường ống nhỏ thường dùng van ren hoặc van bi. Đường ống lớn thường dùng van mặt bích, van cổng hoặc van bướm. Không nên giảm DN van nếu không có tính toán vì có thể làm tụt áp và giảm lưu lượng.

11.2. Chọn theo áp lực hệ thống

Tòa nhà cao tầng, hệ bơm tăng áp hoặc tuyến cấp nước chính có thể có áp lực cao hơn nhà dân dụng thông thường. Cần kiểm tra áp lực vận hành, áp lực tối đa và áp lực thử để chọn đúng cấp áp.

11.3. Chọn theo vật liệu

Vật liệu thân van cần phù hợp với nước sạch, nước nóng, nước xử lý, môi trường ẩm hoặc khu vực ngoài trời. Với một số vị trí yêu cầu sạch hoặc chống ăn mòn tốt hơn, có thể cân nhắc vật liệu inox hoặc vật liệu phù hợp theo thiết kế.

11.4. Chọn theo kiểu kết nối

Đường ống nhỏ thường dùng nối ren. Đường ống lớn, phòng bơm hoặc tuyến chính thường dùng mặt bích. Van bướm có thể dùng kiểu wafer hoặc lug tùy thiết kế. Cần kiểm tra tiêu chuẩn ren, mặt bích, số lỗ bulong và gioăng.

11.5. Chọn theo khả năng bảo trì

Van trong tòa nhà cần được bố trí sao cho dễ thao tác, dễ kiểm tra rò, dễ thay thế và không bị che khuất bởi trần, tường, ống khác hoặc vật liệu bảo ôn.

12. Checklist chọn van KITZ cho hệ cấp nước tòa nhà

13. Checklist lắp đặt van KITZ trong hệ cấp nước tòa nhà

14. Lỗi thường gặp khi chọn van KITZ cho cấp nước tòa nhà

14.1. Dùng van bi cho toàn bộ hệ thống

Van bi rất tiện cho nhánh nhỏ, nhưng không phải vị trí nào cũng nên dùng van bi. Tuyến DN lớn, tuyến chính hoặc phòng bơm có thể cần van cổng, van bướm hoặc van một chiều theo chức năng.

14.2. Không lắp van một chiều sau bơm

Nếu sau bơm tăng áp không có van một chiều phù hợp, nước có thể hồi ngược, làm tụt áp, bơm chạy lại liên tục hoặc gây rung kêu trong đường ống.

14.3. Bỏ qua y lọc trước bơm hoặc thiết bị

Nếu nước có cặn mà không có y lọc, bơm, van một chiều, đồng hồ hoặc thiết bị phía sau dễ bị ảnh hưởng. Tuy nhiên, y lọc cũng cần vị trí vệ sinh thuận tiện.

14.4. Chọn sai tiêu chuẩn mặt bích

Van đúng DN nhưng sai tiêu chuẩn mặt bích vẫn có thể không lắp được. Cần kiểm tra JIS, ANSI, DIN, PN hoặc tiêu chuẩn theo bản vẽ.

14.5. Lắp van ở vị trí khó thao tác

Van đặt trên trần cao, sát tường, sau thiết bị hoặc bị che bởi ống khác sẽ khó vận hành và bảo trì. Cần tính khoảng thao tác ngay từ đầu.

15. Bảo trì van KITZ trong hệ cấp nước tòa nhà

Van trong hệ cấp nước tòa nhà nên được kiểm tra định kỳ theo khu vực: phòng bơm, đồng hồ tổng, bể nước, đường ống đứng, nhánh tầng và cụm thiết bị. Cần kiểm tra rò rỉ, độ nặng tay khi đóng mở, tiếng kêu van một chiều, tình trạng gioăng, bulong, ren và cặn trong y lọc.

Với van ít vận hành, nên đóng mở thử theo lịch để tránh kẹt. Với y lọc, cần vệ sinh định kỳ để tránh nước yếu. Với van một chiều, cần kiểm tra khả năng giữ áp sau bơm.

16. Kết luận

Van KITZ dùng cho hệ thống cấp nước tòa nhà cần chọn theo từng vị trí và chức năng. Van bi KITZ phù hợp nhánh nhỏ, cụm đồng hồ, tuyến xả và vị trí cần đóng mở nhanh. Van cổng KITZ phù hợp tuyến chính, đường ống đứng, phòng bơm và vị trí cần khóa mở hoàn toàn. Van bướm KITZ phù hợp đường ống lớn cần thiết kế gọn. Van một chiều KITZ dùng để chống nước chảy ngược sau bơm. Y lọc KITZ giúp bảo vệ bơm và thiết bị phía sau.

Khi chọn van, cần kiểm tra DN, áp lực, vật liệu, nhiệt độ, kiểu kết nối, hướng dòng chảy, không gian thao tác và hồ sơ kỹ thuật. Với các tuyến cấp nước chính, tuyến đứng hoặc phòng bơm cần van khóa chắc chắn, người dùng có thể tham khảo danh mục Van cổng KITZ để lựa chọn sản phẩm phù hợp với hệ cấp nước tòa nhà, chung cư, khách sạn hoặc nhà máy.
