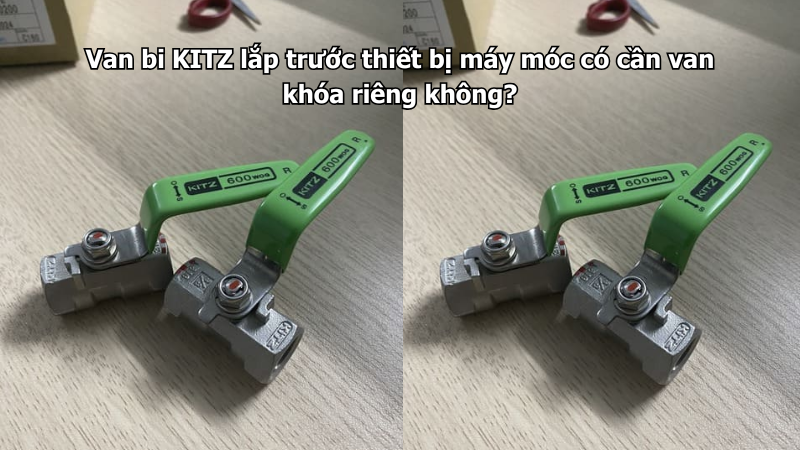

Van điều khiểnVan bi KITZ lắp trước thiết bị máy móc có cần van khóa riêng không?
Trong nhà máy, xưởng sản xuất, hệ thống khí nén, nước làm mát, dầu nhẹ, nước nóng, nước cấp máy hoặc các dây chuyền tự động, van bi thường được lắp trước từng thiết bị để đóng mở nhanh khi vận hành hoặc bảo trì. Tuy nhiên, nhiều hệ thống vẫn gặp lỗi bố trí van chưa hợp lý, khiến mỗi lần sửa một máy lại phải dừng cả tuyến hoặc xả áp toàn bộ hệ thống.
Van KITZ chính hãng có nhiều dòng van bi dùng cho nước, khí nén, dầu nhẹ, nước nóng và các hệ thống phụ trợ trong nhà máy. Khi lắp trước thiết bị máy móc, van bi KITZ thường nên được bố trí như một van khóa riêng cho từng nhánh hoặc từng cụm thiết bị, giúp cô lập nhanh, bảo trì an toàn và hạn chế ảnh hưởng đến toàn bộ dây chuyền.
Bài viết dưới đây sẽ giúp bạn hiểu rõ van bi KITZ lắp trước thiết bị máy móc có cần van khóa riêng không, nên lắp ở vị trí nào và cần lưu ý gì để hệ thống vận hành ổn định, dễ bảo trì.
1. Van bi KITZ lắp trước thiết bị máy móc có vai trò gì?
Van bi KITZ lắp trước thiết bị máy móc có vai trò đóng mở dòng lưu chất cấp vào thiết bị. Lưu chất có thể là nước làm mát, khí nén, dầu nhẹ, nước nóng, nước sạch, nước tuần hoàn hoặc một số môi trường kỹ thuật phù hợp với model van.
Với thao tác xoay 90 độ, van bi giúp người vận hành khóa nhanh dòng cấp vào máy khi cần sửa chữa, thay linh kiện, vệ sinh, kiểm tra rò rỉ hoặc dừng thiết bị riêng lẻ.
1.1. Vì sao thiết bị máy móc cần van khóa riêng?
Mỗi thiết bị trong dây chuyền có thể cần bảo trì ở thời điểm khác nhau. Nếu không có van khóa riêng trước từng máy, khi một máy gặp sự cố, người vận hành có thể phải đóng van tổng hoặc dừng cả nhánh lớn. Điều này làm gián đoạn sản xuất và gây khó khăn khi xử lý sự cố.
Van khóa riêng giúp cô lập đúng thiết bị cần sửa, trong khi các máy khác vẫn có thể tiếp tục vận hành nếu hệ thống cho phép.
1.2. Van bi có phù hợp làm van khóa trước máy không?
Có. Van bi KITZ rất phù hợp làm van khóa trước thiết bị vì đóng mở nhanh, trạng thái mở/đóng dễ nhận biết, độ kín tốt và lắp đặt gọn. Tuy nhiên, cần chọn đúng vật liệu, áp lực, nhiệt độ, seat, kiểu kết nối và kích cỡ DN theo lưu chất thực tế.
2. Van bi KITZ lắp trước thiết bị máy móc có cần van khóa riêng không?
Có. Trong đa số hệ thống nhà máy, van bi KITZ lắp trước thiết bị máy móc nên được bố trí như một van khóa riêng cho từng máy, từng nhánh hoặc từng cụm thiết bị quan trọng. Việc này giúp cô lập thiết bị khi bảo trì, giảm thời gian dừng máy, tăng an toàn khi tháo lắp và hạn chế ảnh hưởng đến toàn bộ hệ thống.
Tuy nhiên, không phải vị trí nào cũng lắp tùy tiện. Cần xác định chức năng thiết bị, lưu chất, áp lực, tần suất bảo trì, mức độ quan trọng của dây chuyền và không gian thao tác để bố trí van hợp lý.
3. Lợi ích 1: Cô lập thiết bị khi bảo trì
Khi thiết bị cần sửa, van khóa riêng giúp đóng dòng cấp vào thiết bị đó mà không cần khóa cả tuyến chính. Đây là lợi ích rất quan trọng trong nhà máy vận hành liên tục.
Ví dụ, nếu một máy cần thay đầu nối khí nén, vệ sinh bộ trao đổi nhiệt hoặc kiểm tra rò nước làm mát, người vận hành chỉ cần đóng van trước máy, xả áp cục bộ và tiến hành bảo trì.
3.1. Giảm phạm vi dừng hệ thống
Thay vì dừng toàn bộ tuyến, van khóa riêng giúp dừng đúng khu vực cần sửa. Điều này đặc biệt có giá trị với dây chuyền nhiều máy chạy song song.
3.2. Dễ kiểm soát an toàn
Khi có van khóa riêng, người bảo trì có thể kiểm soát rõ nguồn cấp vào thiết bị. Nếu có thêm nhãn van, khóa an toàn hoặc quy trình treo thẻ cảnh báo, rủi ro mở nhầm van sẽ giảm đáng kể.
4. Lợi ích 2: Giảm rủi ro rò rỉ và thất thoát lưu chất
Nếu thiết bị hoặc đầu nối phía sau bị rò, van khóa riêng giúp khóa nhanh dòng cấp để hạn chế thất thoát nước, khí nén, dầu hoặc nước nóng. Với khí nén, rò nhỏ có thể làm máy nén chạy nhiều hơn và tiêu hao điện. Với nước nóng hoặc dầu, rò rỉ còn có thể gây mất an toàn.
Van bi đóng mở nhanh giúp xử lý tình huống nhanh hơn so với các loại van phải quay nhiều vòng.
5. Lợi ích 3: Dễ thay thế thiết bị mà không ảnh hưởng toàn tuyến
Trong nhà máy, thiết bị có thể cần thay thế định kỳ hoặc thay đột xuất. Nếu trước thiết bị đã có van bi khóa riêng, việc tháo thiết bị sẽ thuận tiện hơn nhiều.
Đặc biệt với cụm máy CNC, máy nén, máy ép, máy đóng gói, bộ trao đổi nhiệt, máy làm mát, hệ chiller phụ trợ hoặc cụm lọc khí, van khóa riêng giúp rút ngắn thời gian dừng máy.
6. Lợi ích 4: Dễ kiểm tra lỗi theo từng nhánh
Khi hệ thống có nhiều nhánh cấp vào nhiều máy, van khóa riêng giúp người vận hành đóng từng nhánh để kiểm tra nguyên nhân nước yếu, tụt áp khí nén, rò dầu, lưu lượng không đều hoặc thiết bị chạy không ổn định.
Nếu không có van khóa riêng, việc khoanh vùng sự cố sẽ khó hơn và mất nhiều thời gian hơn.
7. Lợi ích 5: Hỗ trợ mở rộng hoặc cải tạo hệ thống
Nhà máy thường thay đổi dây chuyền, bổ sung máy mới hoặc thay đổi layout. Nếu mỗi nhánh có van khóa riêng, việc mở rộng, đấu nối thêm hoặc thay đổi thiết bị sẽ dễ hơn, hạn chế phải dừng toàn bộ hệ thống.
Đây là lý do trong nhiều phòng kỹ thuật, cụm phân phối khí nén, nước làm mát hoặc nước cấp máy, van khóa riêng thường được bố trí tại từng nhánh.
8. Bảng gợi ý vị trí nên lắp van bi KITZ khóa riêng trước thiết bị
| Vị trí thiết bị | Có nên lắp van khóa riêng không? | Lưu ý |
|---|---|---|
| Trước máy CNC | Nên lắp | Dễ khóa nước làm mát hoặc khí nén khi bảo trì |
| Trước máy nén khí phụ trợ | Nên lắp | Cô lập thiết bị khi sửa chữa |
| Trước cụm lọc khí, điều áp | Nên lắp | Dễ thay lõi lọc, xả cặn |
| Trước bộ trao đổi nhiệt | Nên lắp | Dễ vệ sinh, kiểm tra rò |
| Trước máy đóng gói | Nên lắp | Hạn chế dừng toàn bộ dây chuyền |
| Trước máy ép, máy dập | Nên lắp | Khóa nhanh khí, nước hoặc dầu phụ trợ |
| Trước thiết bị dùng nước nóng | Nên lắp | Cần chú ý nhiệt độ và an toàn |
| Trước thiết bị dùng dầu nhẹ | Nên lắp | Chọn vật liệu seat, gioăng phù hợp dầu |
| Trước từng nhánh khí nén | Nên lắp | Giảm thất thoát khí khi có rò |
| Trước thiết bị ít bảo trì | Vẫn nên cân nhắc | Phòng khi cần cô lập khẩn cấp |
9. Nên lắp một van khóa hay hai van khóa trước thiết bị?
Thông thường, một van khóa trước thiết bị là đủ cho nhiều nhánh nhỏ. Tuy nhiên, với thiết bị quan trọng, cụm cần tháo rời thường xuyên, thiết bị có cả đường vào và đường ra hoặc hệ cần xả áp an toàn, có thể cần thêm van khóa phía sau, van xả hoặc van bypass tùy thiết kế.
9.1. Một van khóa trước thiết bị
Phù hợp với nhánh cấp đơn giản, thiết bị nhỏ, lưu chất không nguy hiểm và hệ thống có thể xả áp cục bộ.
9.2. Van khóa trước và sau thiết bị
Phù hợp với bộ trao đổi nhiệt, cụm lọc, thiết bị cần tháo ra khỏi đường ống, cụm đo lưu lượng hoặc thiết bị có áp lực hai phía. Bố trí hai van giúp cô lập hoàn toàn thiết bị.
9.3. Thêm van xả giữa hai van
Nếu thiết bị có áp lực hoặc lưu chất nóng, khí nén, dầu, cần có điểm xả an toàn để xả áp trước khi tháo thiết bị. Đây là yếu tố rất quan trọng khi bảo trì.
10. Bảng gợi ý cấu hình van trước thiết bị máy móc
| Trường hợp | Cấu hình nên cân nhắc | Mục đích |
|---|---|---|
| Nhánh cấp nước nhỏ vào máy | 1 van bi trước thiết bị | Khóa nhanh khi bảo trì |
| Nhánh khí nén vào máy | 1 van bi + điểm xả nếu cần | Cô lập và xả áp |
| Bộ lọc khí, lọc nước | Van trước và sau cụm lọc | Thay lõi lọc dễ hơn |
| Bộ trao đổi nhiệt | Van vào, van ra, điểm xả | Cô lập thiết bị khi vệ sinh |
| Thiết bị dùng nước nóng | Van khóa + điểm xả an toàn | Tránh bỏng khi tháo |
| Thiết bị dùng dầu nhẹ | Van khóa + khay hứng/xả | Hạn chế tràn dầu |
| Dây chuyền quan trọng | Van từng nhánh + nhãn rõ | Tránh dừng toàn tuyến |
| Hệ cần bảo trì thường xuyên | Van khóa hai đầu | Tháo lắp nhanh và an toàn |
11. Tiêu chí chọn van bi KITZ lắp trước thiết bị máy móc
11.1. Chọn theo lưu chất
Cần xác định lưu chất là nước sạch, nước làm mát, khí nén, dầu nhẹ, nước nóng hay môi trường khác. Mỗi lưu chất yêu cầu vật liệu thân, seat, gioăng và packing khác nhau.
11.2. Chọn theo áp lực
Van phải chịu được áp lực vận hành và áp lực tối đa của hệ thống. Với khí nén, cần tính áp lực máy nén. Với nước làm mát hoặc nước cấp máy, cần tính áp bơm. Với nước nóng hoặc dầu nhẹ, cần tính thêm nhiệt độ.
11.3. Chọn theo nhiệt độ
Nếu lắp trước thiết bị dùng nước nóng hoặc dầu nóng nhẹ, seat và gioăng của van phải phù hợp nhiệt độ. Không nên dùng van cho nước thường nếu hệ thống có nhiệt cao hơn giới hạn model.
11.4. Chọn theo kiểu kết nối
Đường ống nhỏ thường dùng van nối ren. Đường ống lớn hoặc cụm máy cần tháo lắp thường xuyên có thể cân nhắc mặt bích hoặc rắc co theo thiết kế. Cần kiểm tra đúng tiêu chuẩn ren hoặc mặt bích.
11.5. Chọn theo không gian thao tác
Van bi cần xoay tay gạt 90 độ. Khi lắp trước máy, phải chừa đủ khoảng để tay gạt không vướng khung máy, tủ điện, vách, ống khác hoặc máng cáp.
12. Checklist chọn van bi KITZ trước thiết bị máy móc
| Hạng mục cần kiểm tra | Nội dung cần xác định | Gợi ý chọn đúng |
|---|---|---|
| Chức năng van | Khóa nhánh, cô lập máy, xả tuyến | Chọn van bi nếu cần đóng mở nhanh |
| Lưu chất | Nước, khí nén, dầu nhẹ, nước nóng | Chọn vật liệu phù hợp |
| Áp lực | Áp lực vận hành và tối đa | Không chọn thấp hơn hệ thống |
| Nhiệt độ | Nhiệt độ thường hay nóng | Kiểm tra seat, gioăng |
| Kích cỡ DN | DN15, DN20, DN25 hoặc lớn hơn | Đúng với đường ống |
| Kiểu kết nối | Ren, mặt bích, rắc co | Phù hợp thi công và bảo trì |
| Vị trí lắp | Trước máy, trước cụm lọc, trước thiết bị | Dễ thao tác, dễ quan sát |
| Tần suất bảo trì | Thường xuyên hay ít | Cân nhắc van hai đầu hoặc điểm xả |
| Không gian tay gạt | Có xoay đủ 90 độ không | Tránh vướng máy móc |
| Nhãn nhận diện | Có cần ghi tên máy/tuyến không | Giảm mở nhầm |
| An toàn | Có cần khóa tay gạt, treo thẻ không | Quan trọng khi bảo trì |
| Hồ sơ kỹ thuật | Catalogue, CO, CQ, bảo hành | Cần cho nhà máy, dự án |
13. Checklist lắp đặt van bi KITZ trước thiết bị
| Việc cần kiểm tra | Cách thực hiện | Mục đích |
|---|---|---|
| Xác định hướng tuyến | Xác định nguồn cấp vào thiết bị | Lắp đúng vị trí khóa |
| Vệ sinh đường ống | Loại bỏ cặn, mạt hàn, bụi | Tránh xước seat, kẹt van |
| Kiểm tra ren/bích | Đúng tiêu chuẩn kết nối | Hạn chế rò |
| Căn thẳng đường ống | Không để van chịu lực kéo | Tăng độ bền mối nối |
| Chừa khoảng tay gạt | Xoay đủ 90 độ | Đóng mở hoàn toàn |
| Bố trí điểm xả nếu cần | Xả áp trước khi tháo thiết bị | Bảo trì an toàn |
| Gắn nhãn van | Ghi tên thiết bị hoặc nhánh | Tránh thao tác nhầm |
| Thử rò | Tăng áp từ từ và kiểm tra | Phát hiện lỗi lắp đặt |
| Kiểm tra vận hành | Đóng mở vài lần | Đảm bảo tay gạt nhẹ, kín |
| Cập nhật sơ đồ | Ghi lại vị trí van trên bản vẽ | Dễ quản lý bảo trì |
14. Lỗi thường gặp khi không có van khóa riêng trước thiết bị
14.1. Phải dừng cả tuyến khi sửa một máy
Đây là lỗi ảnh hưởng lớn đến sản xuất. Nếu một thiết bị nhỏ bị rò nhưng không có van riêng, người vận hành có thể phải khóa cả tuyến cấp nước hoặc khí nén.
14.2. Khó xả áp trước khi tháo thiết bị
Nếu không có van khóa và điểm xả phù hợp, thiết bị có thể còn áp khi tháo, gây nguy hiểm cho người bảo trì.
14.3. Khó xác định nhánh bị rò
Khi khí nén hoặc nước bị thất thoát, không có van riêng sẽ khó cô lập từng nhánh để kiểm tra. Việc tìm lỗi mất nhiều thời gian hơn.
14.4. Không thể thay thiết bị nhanh
Thiết bị cần thay nhưng không có van khóa riêng sẽ khiến việc tháo lắp phức tạp. Nhà máy có thể phải chờ dừng hệ thống vào cuối ca hoặc cuối tuần.
14.5. Tăng nguy cơ thao tác nhầm
Nếu các van tổng và van nhánh không được bố trí rõ ràng, người vận hành dễ đóng nhầm tuyến, ảnh hưởng đến thiết bị khác.
15. Lưu ý an toàn khi dùng van bi trước máy móc
Van bi đóng mở nhanh, vì vậy khi dùng với khí nén, nước nóng hoặc dầu nhẹ cần thao tác có kiểm soát. Không nên mở đột ngột nếu phía sau là thiết bị nhạy cảm hoặc đường ống đang rỗng.
Với thiết bị cần bảo trì, nên đóng van, xả áp, treo thẻ cảnh báo và kiểm tra không còn áp trước khi tháo. Nếu môi trường là nước nóng hoặc dầu, cần chờ giảm nhiệt và chuẩn bị khay hứng, bảo hộ phù hợp.
16. Bảo trì van bi KITZ trước thiết bị máy móc
Van bi lắp trước thiết bị nên được kiểm tra định kỳ theo lịch bảo trì máy. Cần kiểm tra rò tại đầu ren, mặt bích, trục van, tay gạt, độ nhẹ khi đóng mở và khả năng đóng kín.
Với van ít vận hành, nên đóng mở thử định kỳ để tránh kẹt. Với khí nén, cần kiểm tra rò bằng dung dịch tạo bọt. Với nước hoặc dầu, cần quan sát vết ẩm, vết dầu bám bụi hoặc tụt áp bất thường.
17. Kết luận
Van bi KITZ lắp trước thiết bị máy móc nên có van khóa riêng cho từng máy, từng nhánh hoặc từng cụm thiết bị quan trọng. Việc bố trí van khóa riêng giúp cô lập thiết bị khi bảo trì, giảm thời gian dừng hệ thống, kiểm tra lỗi nhanh hơn, hạn chế rò rỉ và tăng an toàn cho người vận hành.
Khi chọn van, cần kiểm tra lưu chất, áp lực, nhiệt độ, kích cỡ DN, kiểu kết nối, vật liệu seat, không gian thao tác và yêu cầu bảo trì. Với các vị trí cần đóng mở nhanh trước máy móc, cụm lọc, nhánh khí nén, nước làm mát hoặc tuyến dầu nhẹ, người dùng có thể tham khảo danh mục Van bi KITZ để lựa chọn sản phẩm phù hợp với hệ thống sản xuất thực tế.
