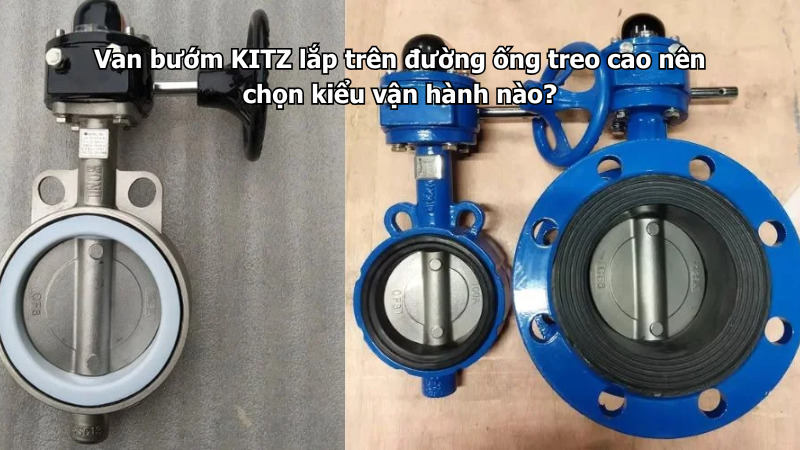

Van bướm KITZ lắp trên đường ống treo cao nên chọn kiểu vận hành nào?

Trong hệ thống nước làm mát, HVAC, cấp nước nhà máy, phòng bơm, tầng hầm kỹ thuật hoặc tuyến ống công nghiệp, van bướm thường được lắp trên cao để tiết kiệm không gian dưới sàn và đi theo layout đường ống treo. Khi chọn Van công nghiệp KITZ cho vị trí này, vấn đề quan trọng không chỉ là chọn đúng DN, vật liệu, gioăng hay kiểu kết nối, mà còn phải chọn đúng kiểu vận hành để thao tác an toàn.

Với van bướm KITZ lắp trên đường ống treo cao, không nên mặc định dùng tay gạt thông thường. Nếu van nằm cao hơn tầm với, khó tiếp cận hoặc DN lớn, nên ưu tiên tay quay xích, tay quay có sàn thao tác, trục nối dài hoặc bộ điều khiển điện/khí nén tùy tần suất vận hành. Tay gạt chỉ phù hợp khi van nhỏ, vị trí không quá cao và người vận hành có thể thao tác trực tiếp an toàn.

1. Vì sao đường ống treo cao cần chọn kiểu vận hành riêng?

Đường ống treo cao thường nằm trên trần kỹ thuật, dọc nhà xưởng, trên cụm máy, phía trên hành lang kỹ thuật hoặc trên cao trong phòng bơm. Vị trí này giúp tiết kiệm mặt bằng, nhưng lại gây khó khăn khi thao tác van.

Nếu dùng tay gạt thông thường cho van ở vị trí cao, người vận hành có thể phải với tay, đứng trên ghế, dùng thang tạm hoặc dùng lực sai tư thế. Đây là cách vận hành không an toàn và dễ làm van không mở hết hoặc không đóng kín.

Vì vậy, khi van bướm KITZ lắp trên cao, cần chọn kiểu vận hành dựa trên ba yếu tố chính: độ cao lắp đặt, kích cỡ van và tần suất đóng mở.

2. Van bướm KITZ tay gạt có phù hợp với đường ống treo cao không?

Van bướm tay gạt chỉ phù hợp với đường ống treo cao trong một số trường hợp hạn chế. Cụ thể là van có kích cỡ nhỏ, lực thao tác nhẹ, độ cao vẫn trong tầm với an toàn và có sàn thao tác hoặc lối tiếp cận cố định.

Tay gạt có ưu điểm là đóng mở nhanh, trạng thái dễ nhận biết và chi phí thấp hơn. Tuy nhiên, tay gạt cần khoảng quét 90 độ. Khi lắp trên cao, người vận hành phải dùng lực theo hướng ngang hoặc chéo, dễ mất thăng bằng nếu đứng trên thang.

Với van DN lớn, áp lực cao hoặc vị trí khó tiếp cận, tay gạt không phải lựa chọn tốt. Chọn tay gạt chỉ vì rẻ hơn có thể gây bất tiện lớn trong vận hành sau này.

3. Van bướm KITZ tay quay phù hợp khi nào?

Van bướm KITZ tay quay phù hợp hơn tay gạt khi van có kích cỡ trung bình đến lớn, áp lực cao hơn hoặc cần đóng mở từ từ. Tay quay thường đi kèm hộp số, giúp giảm lực thao tác và kiểm soát hành trình đóng mở tốt hơn.

Nếu đường ống treo cao nhưng vẫn có sàn thao tác, bục thao tác hoặc lối đi kỹ thuật gần van, tay quay là lựa chọn hợp lý. Người vận hành có thể đứng ở vị trí an toàn và xoay vô lăng để đóng mở van từ từ.

Tay quay cũng giúp hạn chế đóng van quá nhanh, giảm nguy cơ va đập thủy lực trên tuyến nước có lưu lượng lớn. Với hệ nước làm mát, nước tuần hoàn hoặc tuyến sau bơm, đây là điểm rất đáng chú ý.

4. Tay quay xích là lựa chọn tốt cho van treo cao khó với tới

Nếu van bướm KITZ lắp cao hơn tầm với nhưng vẫn cần thao tác thủ công, tay quay xích là phương án rất thực tế. Bộ xích kéo giúp người vận hành đứng dưới sàn vẫn có thể đóng mở van mà không cần leo lên vị trí cao.

Tay quay xích phù hợp với các tuyến ống treo trong nhà xưởng, phòng máy cao, trần kỹ thuật hoặc khu vực không có sàn thao tác cố định. Khi kéo xích, hộp số trên van quay từ từ, giúp van đóng mở êm hơn tay gạt.

Tuy nhiên, xích phải có chiều dài phù hợp, không vướng máy móc, không nằm trên lối đi nguy hiểm và cần có móc treo hoặc điểm giữ xích gọn gàng. Xích thả lỏng tự do có thể gây vướng người vận hành hoặc va vào thiết bị xung quanh.

5. Khi nào nên dùng trục nối dài?

Trục nối dài phù hợp khi van nằm trên cao, trong hộp kỹ thuật, sau trần hoặc vị trí khó tiếp cận trực tiếp nhưng vẫn muốn đưa điểm thao tác xuống vị trí thuận tiện hơn. Trục nối dài giúp tay quay hoặc bộ phận vận hành nằm ở cao độ dễ thao tác.

Phương án này thường dùng khi cần giữ van ở vị trí đường ống hiện tại nhưng người vận hành không thể tiếp cận thân van thường xuyên. Trục nối dài cũng phù hợp khi van nằm sau lớp trần kỹ thuật nhưng cần đưa điểm thao tác xuống nắp thăm hoặc khu vực dễ mở.

Khi dùng trục nối dài, cần chú ý độ đồng tâm, giá đỡ trục, độ rơ khi thao tác và khả năng nhận biết trạng thái đóng mở. Không nên làm trục nối dài quá sơ sài vì dễ gây kẹt, sai hành trình hoặc khó bảo trì.

6. Khi nào nên dùng van bướm KITZ điều khiển điện?

Van bướm KITZ điều khiển điện phù hợp khi van lắp cao, khó thao tác thủ công hoặc cần đóng mở theo tín hiệu điều khiển. Đây là lựa chọn tốt cho hệ thống cần vận hành từ tủ điện, BMS, PLC hoặc khu vực không muốn người vận hành tiếp cận trực tiếp thường xuyên.

Van điều khiển điện phù hợp với các tuyến như nước làm mát, HVAC, chiller, bơm tuần hoàn, cấp nước khu kỹ thuật hoặc tuyến cần đóng mở theo lịch. Người vận hành có thể thao tác từ xa, giảm rủi ro leo trèo.

Tuy nhiên, khi dùng điều khiển điện, cần kiểm tra nguồn điện, tín hiệu điều khiển, cấp bảo vệ actuator, độ ẩm môi trường, vị trí đi dây và phương án vận hành tay khi mất điện. Không nên chỉ lắp điện vì “tiện” mà bỏ qua điều kiện môi trường.

7. Khi nào nên dùng van bướm KITZ điều khiển khí nén?

Van bướm KITZ điều khiển khí nén phù hợp với hệ thống có sẵn nguồn khí nén và cần đóng mở nhanh, ổn định, lặp lại nhiều lần. Trong nhà máy, khí nén thường được dùng cho các cụm van tự động vì tốc độ đáp ứng nhanh và phù hợp môi trường công nghiệp.

Nếu van treo cao nằm trong khu sản xuất, dây chuyền tự động hoặc hệ thống cần đóng mở theo chu kỳ, khí nén là phương án đáng cân nhắc. Bộ truyền động khí nén cũng có thể kết hợp công tắc hành trình, van điện từ và tín hiệu phản hồi trạng thái.

Điểm cần chú ý là chất lượng khí nén, áp khí cấp, bộ lọc khí, van điện từ, ống khí và vị trí bảo trì actuator. Nếu khí nén có nước hoặc dầu bẩn, bộ điều khiển có thể hoạt động kém ổn định.

8. So sánh các kiểu vận hành cho van bướm KITZ treo cao

Bảng dưới đây giúp chọn nhanh kiểu vận hành phù hợp theo điều kiện lắp đặt.

Không có một kiểu vận hành đúng cho mọi công trình. Cần chọn theo chiều cao lắp đặt, tần suất thao tác, DN van, áp lực, không gian xung quanh và mức độ tự động hóa.

9. Độ cao bao nhiêu thì không nên dùng tay gạt?

Không có một con số cố định cho mọi công trình, nhưng nguyên tắc thực tế là: nếu người vận hành không thể đứng vững trên nền hoặc sàn thao tác để đóng mở van bằng tay một cách an toàn, không nên dùng tay gạt trực tiếp.

Van lắp cao hơn tầm với, phải dùng thang tạm, phải với tay quá đầu hoặc phải kéo tay gạt bằng dụng cụ phụ đều là dấu hiệu nên đổi sang tay quay xích, trục nối dài hoặc van điều khiển.

Đặc biệt với van DN lớn, lực đóng mở cao hơn. Người vận hành càng dễ mất thăng bằng nếu cố thao tác tay gạt trên cao. Với các vị trí này, tay gạt là phương án không nên ưu tiên.

10. DN lớn nên chọn tay quay, tay quay xích hoặc điều khiển

Với van bướm DN lớn, lực tác động lên đĩa van lớn hơn, đặc biệt khi đường ống có áp lực hoặc dòng chảy mạnh. Nếu dùng tay gạt, thao tác có thể nặng và khó kiểm soát.

Tay quay giúp giảm lực nhờ hộp số. Tay quay xích giúp thao tác từ dưới sàn khi van treo cao. Điều khiển điện hoặc khí nén phù hợp hơn nếu van cần đóng mở thường xuyên hoặc cần điều khiển từ xa.

Với DN lớn, không nên chọn tay gạt chỉ vì chi phí thấp. Chi phí tiết kiệm ban đầu có thể đổi lại bằng vận hành khó, mất an toàn và dễ thao tác sai.

11. Tần suất thao tác ảnh hưởng thế nào đến lựa chọn?

Nếu van rất ít khi thao tác, ví dụ chỉ đóng khi bảo trì định kỳ, tay quay xích hoặc tay quay có sàn thao tác có thể đủ. Nhưng nếu van phải đóng mở hằng ngày, nhiều lần trong ca hoặc theo chu kỳ máy, phương án thủ công trên cao sẽ không còn tối ưu.

Với tần suất cao, nên cân nhắc điều khiển điện hoặc khí nén để giảm phụ thuộc vào thao tác người vận hành. Điều này giúp vận hành đều hơn, an toàn hơn và dễ kết nối với hệ điều khiển trung tâm.

Không nên để một van treo cao nhưng ngày nào cũng phải kéo xích nhiều lần nếu hệ thống có thể tự động hóa hợp lý.

12. Chú ý không gian xung quanh van treo cao

Van treo cao thường nằm gần dầm, trần, máng cáp, ống gió, ống nước khác hoặc kết cấu thép. Khi chọn kiểu vận hành, cần kiểm tra khoảng không gian xung quanh.

Tay gạt cần khoảng quét ngang. Tay quay cần không gian xoay vô lăng. Tay quay xích cần đường thả xích thẳng và không vướng thiết bị. Actuator điện/khí nén cần không gian lắp bộ truyền động và tháo bảo trì.

Một lỗi phổ biến là chọn đúng kiểu van nhưng không đủ không gian cho bộ vận hành. Khi lắp xong, van hoạt động khó hoặc không thể bảo trì actuator, hộp số, công tắc hành trình.

13. Cần đảm bảo khả năng quan sát trạng thái van

Van lắp trên cao thường khó nhìn trạng thái đóng mở. Với tay gạt, có thể nhìn hướng tay gạt nếu vị trí không quá cao. Với tay quay, cần xem chỉ báo trên hộp số. Với điều khiển điện/khí nén, nên có tín hiệu phản hồi trạng thái đóng/mở về tủ điều khiển nếu hệ thống quan trọng.

Nếu không biết van đang đóng hay mở, người vận hành dễ thao tác nhầm hoặc mất thời gian kiểm tra. Với hệ nhiều van treo cao, nên đánh nhãn rõ mã van, chức năng và trạng thái vận hành bình thường.

Đối với van tay quay xích, có thể cần biển ghi “mở/đóng”, chiều kéo xích hoặc quy trình thao tác để tránh nhầm hướng.

14. Chú ý an toàn khi vận hành van treo cao

An toàn vận hành phải đặt trước chi phí. Không nên thiết kế hệ thống khiến người vận hành phải leo lên đường ống, đứng trên thang không cố định hoặc với tay qua máy móc đang chạy để đóng mở van.

Nếu bắt buộc thao tác thủ công, cần có sàn thao tác, lan can, thang cố định hoặc vị trí đứng an toàn. Nếu không có điều kiện đó, nên dùng tay quay xích, trục nối dài hoặc điều khiển tự động.

Với van điều khiển điện hoặc khí nén, vẫn cần có phương án thao tác tay khi mất điện, mất khí hoặc khi bảo trì. Tự động hóa không có nghĩa là bỏ qua khả năng xử lý thủ công khi sự cố.

15. Những lỗi thường gặp khi chọn kiểu vận hành van bướm treo cao

Lỗi đầu tiên là chọn tay gạt cho van treo quá cao. Khi cần vận hành, người dùng phải leo trèo hoặc dùng dụng cụ kéo tạm, rất mất an toàn.

Lỗi thứ hai là chọn tay quay xích nhưng xích thả đúng lối đi, dễ vướng người hoặc thiết bị. Xích cần được giữ gọn và đặt ở vị trí dễ thao tác.

Lỗi thứ ba là dùng van điều khiển điện trong khu vực ẩm, nóng hoặc nước bắn nhưng không kiểm tra cấp bảo vệ actuator. Sau một thời gian, bộ điện có thể lỗi hoặc chập.

Lỗi thứ tư là chọn điều khiển khí nén nhưng khí cấp không ổn định, có nước hoặc dầu bẩn. Van đóng mở không đều, actuator nhanh xuống cấp.

Lỗi thứ năm là không có nhãn van và chỉ báo trạng thái. Hệ nhiều van treo cao mà không đánh dấu rõ sẽ rất khó vận hành và bảo trì.

16. Checklist chọn kiểu vận hành van bướm KITZ lắp trên đường ống treo cao

Bảng dưới đây giúp kiểm tra nhanh trước khi chọn kiểu vận hành cho van bướm KITZ lắp trên cao.

17. Kết luận

Van bướm KITZ lắp trên đường ống treo cao nên chọn kiểu vận hành theo độ cao, DN, áp lực, tần suất thao tác và điều kiện tiếp cận. Nếu van nhỏ, thấp và có thể thao tác trực tiếp an toàn, tay gạt vẫn dùng được. Nếu van DN lớn hoặc có sàn thao tác, tay quay là lựa chọn tốt hơn. Nếu van treo cao khó với tới, tay quay xích hoặc trục nối dài thực tế hơn. Nếu van cần đóng mở thường xuyên, điều khiển từ xa hoặc tích hợp tự động hóa, nên cân nhắc điều khiển điện hoặc khí nén.

Không nên chọn tay gạt cho mọi vị trí chỉ vì chi phí thấp. Với đường ống treo cao, yếu tố an toàn vận hành và khả năng bảo trì phải được ưu tiên. Với các tuyến nước làm mát, HVAC, phòng bơm, nhà xưởng hoặc đường ống treo cao cần thao tác thuận tiện, người dùng có thể tham khảo nhóm Van bướm KITZ để chọn đúng kiểu tay gạt, tay quay, tay quay xích hoặc điều khiển phù hợp.
