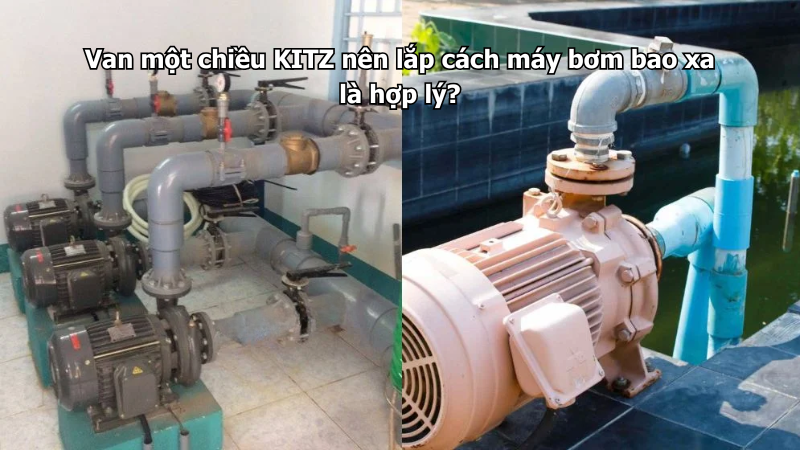

Van một chiều là thiết bị quan trọng trong hệ thống bơm nước, bơm tăng áp, bơm tuần hoàn, bơm cấp nước tòa nhà, bơm xử lý nước, HVAC, PCCC và các tuyến nước công nghiệp. Nhiệm vụ chính của van là ngăn nước chảy ngược về máy bơm khi bơm dừng, giúp bảo vệ cánh bơm, giữ áp đường ống và hạn chế hiện tượng dòng hồi.

Van KITZ chính hãng có nhiều dòng van một chiều dùng cho nước, nước nóng, nước tuần hoàn, hệ bơm và các hệ thống kỹ thuật. Tuy nhiên, để van hoạt động ổn định, không chỉ cần chọn đúng loại van mà còn phải bố trí đúng vị trí sau máy bơm. Nếu lắp quá sát bơm, quá gần co cút hoặc chọn sai loại van, hệ thống có thể bị rung, kêu, búa nước hoặc van đóng mở không ổn định.

Bài viết dưới đây sẽ giúp bạn hiểu rõ van một chiều KITZ nên lắp cách máy bơm bao xa là hợp lý, cần kiểm tra những yếu tố nào và cách bố trí ra sao để bảo vệ bơm tốt hơn.

1. Vì sao cần quan tâm khoảng cách giữa van một chiều và máy bơm?

Nhiều người cho rằng van một chiều chỉ cần lắp ngay sau máy bơm là được. Thực tế, vị trí lắp ảnh hưởng rất lớn đến khả năng đóng mở của van, độ êm của dòng chảy và độ bền của cả cụm bơm.

Ngay sau cửa đẩy của bơm, dòng nước thường có tốc độ cao, áp lực thay đổi và có thể còn xoáy hoặc rối. Nếu van một chiều đặt quá sát vị trí này, đĩa van hoặc lá van có thể bị rung, đóng mở liên tục, phát tiếng kêu hoặc gây va đập áp lực.

1.1. Van một chiều có nhiệm vụ gì sau bơm?

Van một chiều sau bơm giúp chặn nước chảy ngược về phía bơm khi bơm dừng. Nhờ đó, bơm không bị quay ngược, đường ống giữ áp tốt hơn và hệ thống hạn chế tụt áp đột ngột.

1.2. Lắp sai khoảng cách có thể gây lỗi gì?

Nếu khoảng cách không hợp lý, van có thể kêu lạch cạch, rung mạnh, đóng sập, gây búa nước, làm tụt áp, rò mặt bích hoặc giảm tuổi thọ của van và bơm.

2. Van một chiều KITZ nên lắp cách máy bơm bao xa là hợp lý?

Van một chiều KITZ thường nên lắp sau cửa đẩy của máy bơm, trên đoạn ống thẳng, cách bơm một khoảng đủ để dòng nước ổn định hơn trước khi đi qua van. Trong thực tế, khoảng cách hợp lý thường được xác định theo thiết kế hệ thống, loại bơm, DN đường ống, lưu lượng, áp lực và loại van một chiều đang sử dụng.

Với các hệ bơm thông dụng, nên ưu tiên có một đoạn ống thẳng sau bơm trước khi lắp van một chiều. Nếu không có yêu cầu riêng từ bản vẽ hoặc catalogue, có thể tham khảo nguyên tắc bố trí tối thiểu khoảng vài lần đường kính ống để giảm dòng rối. Với hệ lớn, áp cao, bơm công suất lớn hoặc đường ống rung mạnh, cần tính toán kỹ hơn theo thiết kế cơ điện.

Nói ngắn gọn, không nên lắp van một chiều quá sát ngay cửa đẩy bơm nếu điều kiện thi công cho phép. Cần chừa đoạn ống thẳng, tránh đặt van ngay sau co cút, tê, côn thu hoặc khớp nối gây dòng rối.

3. Khoảng cách tham khảo theo thực tế lắp đặt

Trong thi công thực tế, nhiều hệ thống bố trí van một chiều sau bơm theo nguyên tắc: bơm → khớp nối mềm nếu có → đoạn ống thẳng → van một chiều → van khóa → đồng hồ áp hoặc thiết bị khác tùy thiết kế. Tuy nhiên, thứ tự có thể thay đổi theo sơ đồ kỹ thuật của từng hệ.

Với bơm nhỏ, khoảng cách có thể ngắn hơn do không gian hạn chế. Với bơm lớn, nên có đoạn ống thẳng rõ ràng hơn để giảm rung và giúp van làm việc ổn định.

4. Bảng gợi ý khoảng cách lắp van một chiều KITZ sau bơm

5. Có nên lắp van một chiều ngay sát cửa đẩy bơm không?

Không nên lắp quá sát nếu hệ thống còn đủ không gian để bố trí đoạn ống thẳng. Lý do là dòng nước vừa ra khỏi bơm thường chưa ổn định. Nếu đặt van ngay tại vùng dòng rối, đĩa van có thể rung hoặc đóng mở không đều.

Tuy nhiên, trong một số cụm bơm nhỏ hoặc hệ compact, không gian lắp đặt hạn chế nên van có thể được bố trí khá gần bơm. Khi đó cần chọn đúng loại van, có giá đỡ tốt, kiểm tra tiếng ồn và thử vận hành kỹ trước khi bàn giao.

6. Nên lắp van một chiều trước hay sau van khóa?

Thông thường, sau bơm nên có cả van một chiều và van khóa. Van một chiều dùng để chống nước hồi ngược, còn van khóa dùng để cô lập bơm hoặc van một chiều khi cần bảo trì.

Một cách bố trí phổ biến là lắp van một chiều gần sau bơm hơn, sau đó đến van khóa. Khi bơm dừng, van một chiều sẽ chặn dòng hồi về bơm. Van khóa phía sau giúp cô lập đoạn ống khi cần tháo van một chiều hoặc sửa bơm.

Tuy nhiên, thứ tự cụ thể vẫn nên theo bản vẽ thiết kế, yêu cầu vận hành và không gian lắp đặt thực tế.

7. Có cần lắp khớp nối mềm giữa bơm và van một chiều không?

Trong nhiều hệ bơm, đặc biệt là bơm công suất lớn, bơm tăng áp, bơm phòng kỹ thuật, hệ HVAC hoặc hệ có rung, khớp nối mềm thường được bố trí để giảm rung từ bơm truyền vào đường ống.

Nếu có khớp nối mềm, cần bố trí sao cho không làm van một chiều bị lệch tâm hoặc chịu lực kéo. Van một chiều vẫn cần được lắp trên đoạn ống được đỡ chắc chắn, không để toàn bộ trọng lượng van hoặc lực rung tác động lên khớp nối mềm.

8. Yếu tố ảnh hưởng đến khoảng cách lắp van một chiều

8.1. Loại bơm

Bơm ly tâm, bơm tăng áp, bơm trục đứng, bơm trục ngang, bơm PCCC hoặc bơm tuần hoàn có đặc điểm dòng chảy khác nhau. Bơm công suất lớn thường cần bố trí đường ống đầu ra kỹ hơn.

8.2. DN đường ống

DN càng lớn, lưu lượng càng cao, lực tác động lên van càng lớn. Với đường ống lớn, cần chú ý đoạn ống thẳng, giá đỡ, tiêu chuẩn mặt bích và khả năng bảo trì.

8.3. Lưu lượng và vận tốc dòng chảy

Nếu lưu lượng thấp hơn yêu cầu mở van, van có thể mở không hết, rung hoặc kêu. Nếu lưu lượng quá cao, van có thể chịu lực lớn và đóng mạnh khi bơm dừng.

8.4. Loại van một chiều

Van một chiều lá lật, lò xo, wafer hoặc mặt bích có đặc điểm đóng mở khác nhau. Mỗi loại sẽ có yêu cầu vị trí lắp, hướng dòng và khoảng cách lắp khác nhau.

8.5. Co cút, tê, côn thu gần bơm

Nếu van lắp ngay sau co cút, tê hoặc côn thu, dòng nước có thể bị rối, làm van hoạt động không ổn định. Nên tránh bố trí van ngay sau các điểm đổi hướng dòng nếu không cần thiết.

9. Bảng kiểm tra vị trí lắp van một chiều sau bơm

10. Chọn loại van một chiều KITZ nào sau bơm?

10.1. Van một chiều lá lật

Van một chiều lá lật thường được dùng nhiều trong hệ nước. Loại này phù hợp với đường ống có lưu lượng ổn định, thường gặp trong hệ cấp nước, bơm tăng áp và trạm bơm. Cần tránh chọn quá lớn so với lưu lượng vì lá van có thể rung.

10.2. Van một chiều lò xo

Van một chiều lò xo có cơ cấu hỗ trợ đóng, phù hợp với một số hệ cần phản hồi nhanh hơn. Tuy nhiên, cần kiểm tra áp lực mở và tổn thất áp để tránh làm nước yếu hoặc bơm làm việc nặng.

10.3. Van một chiều wafer

Van wafer phù hợp với một số tuyến DN lớn, hệ HVAC, nước tuần hoàn hoặc nơi cần tiết kiệm không gian. Cần chọn đúng tiêu chuẩn mặt bích, vật liệu gioăng và vị trí lắp.

10.4. Không chọn chỉ theo DN

DN đúng chưa đủ. Cần kiểm tra lưu lượng, áp lực, áp lực mở, hướng lắp và đặc điểm bơm. Van quá lớn hoặc quá nhỏ đều có thể gây lỗi.

11. Lỗi thường gặp khi lắp van một chiều sau bơm

11.1. Lắp quá sát bơm

Van lắp quá sát bơm dễ chịu dòng rối và rung, đặc biệt ở hệ bơm công suất lớn. Kết quả là van kêu, rung, đóng mở không đều hoặc nhanh mòn.

11.2. Lắp sai chiều dòng chảy

Van một chiều bắt buộc phải lắp đúng mũi tên dòng chảy. Lắp ngược sẽ làm nước không qua được hoặc van không chống hồi đúng chức năng.

11.3. Không có van khóa để bảo trì

Nếu chỉ có van một chiều mà không có van khóa, khi cần tháo van hoặc sửa bơm sẽ khó cô lập tuyến. Nên bố trí van khóa phù hợp để thuận tiện bảo trì.

11.4. Thiếu giá đỡ đường ống

Van một chiều mặt bích hoặc DN lớn khá nặng. Nếu thiếu giá đỡ, trọng lượng van có thể tác động lên bơm, mặt bích hoặc khớp nối mềm, gây rò và rung.

11.5. Chọn van quá lớn so với lưu lượng

Van quá lớn có thể mở không ổn định, lá van rung và gây tiếng kêu. Cần chọn theo lưu lượng bơm, không chỉ theo kích cỡ đường ống.

12. Checklist lắp đặt van một chiều KITZ sau máy bơm

13. Cách kiểm tra sau khi lắp van một chiều

Sau khi lắp van một chiều KITZ, cần chạy thử bơm ở nhiều trạng thái: khởi động, chạy ổn định, dừng bơm và chạy lại. Trong quá trình đó, cần quan sát áp lực, tiếng kêu, rung đường ống và tình trạng rò tại ren hoặc mặt bích.

Nếu khi bơm dừng có tiếng đập mạnh, van đóng quá gắt hoặc đường ống rung, cần kiểm tra lại loại van, khoảng cách lắp, tình trạng búa nước, bình tích áp, biến tần hoặc van xả khí nếu hệ thống có yêu cầu.

14. Có cần lắp van một chiều cho từng bơm trong cụm bơm song song không?

Có. Với cụm nhiều bơm chạy song song, mỗi bơm nên có van một chiều riêng trên đường đẩy. Điều này giúp tránh nước từ bơm đang chạy hồi qua bơm đang dừng, bảo vệ từng bơm và giúp hệ thống điều khiển ổn định hơn.

Ngoài van một chiều, từng bơm cũng nên có van khóa để cô lập khi cần bảo trì, thay phớt, tháo bơm hoặc thay van.

15. Bảo trì van một chiều KITZ sau bơm

Van một chiều sau bơm nên được kiểm tra định kỳ vì đây là vị trí chịu áp lực, lưu lượng và rung động lớn. Cần kiểm tra tiếng kêu, độ rung, khả năng giữ áp, rò tại mặt bích/ren, tình trạng bulong, gioăng và cặn kẹt trong van.

Nếu van kêu lạch cạch, áp sau bơm tụt nhanh, bơm bị quay ngược hoặc nước hồi khi bơm dừng, cần kiểm tra sớm. Đừng chờ van hỏng nặng mới xử lý vì có thể ảnh hưởng đến bơm và toàn hệ thống.

16. Kết luận

Van một chiều KITZ nên lắp sau máy bơm, trên đoạn ống thẳng và không nên đặt quá sát cửa đẩy bơm nếu hệ thống còn đủ không gian bố trí. Khoảng cách cụ thể phụ thuộc vào loại bơm, DN đường ống, lưu lượng, áp lực, loại van một chiều, co cút gần bơm và yêu cầu thiết kế. Với hệ lớn, bơm công suất cao hoặc áp lực cao, cần tuân theo bản vẽ kỹ thuật và khuyến nghị của đơn vị thiết kế.

Khi lắp đặt, cần kiểm tra đúng chiều dòng chảy, có đoạn ống thẳng hợp lý, có van khóa để bảo trì, có giá đỡ đường ống, tránh dòng rối và chạy thử để kiểm tra tiếng kêu, rung, búa nước. Với các hệ bơm tăng áp, cấp nước, HVAC, PCCC, xử lý nước hoặc nước tuần hoàn, người dùng có thể tham khảo danh mục Van 1 chiều KITZ để lựa chọn sản phẩm phù hợp với cụm bơm thực tế.

17. Câu hỏi thường gặp
