Hệ thống hơi nóng thường xuất hiện trong nhà máy sản xuất, xưởng giặt là, dây chuyền sấy, hấp, gia nhiệt, lò hơi, bộ trao đổi nhiệt, hệ nồi hơi, chế biến thực phẩm, dệt nhuộm, cao su, bao bì và nhiều hệ thống phụ trợ công nghiệp. Trong các hệ này, van cầu thường được dùng tại vị trí cần điều tiết lưu lượng hơi, kiểm soát lượng hơi vào thiết bị hoặc đóng mở từ từ để hạn chế sốc áp.

Van KITZ chính hãng có nhiều dòng van dùng cho nước, hơi, dầu, khí nén và hệ thống công nghiệp. Với van cầu KITZ dùng cho hơi nóng, việc chọn nối ren hay mặt bích phụ thuộc vào kích cỡ DN, áp lực, nhiệt độ, vị trí lắp đặt, yêu cầu bảo trì và tiêu chuẩn đường ống hiện hữu.

Bài viết dưới đây sẽ giúp bạn hiểu rõ van cầu KITZ dùng cho hệ thống hơi nóng nên chọn nối ren hay mặt bích, từng kiểu kết nối phù hợp trường hợp nào và cần kiểm tra gì trước khi lắp đặt.

1. Vì sao kiểu kết nối rất quan trọng với hệ thống hơi nóng?

Hơi nóng là môi trường có nhiệt độ cao, áp lực thay đổi và khả năng gây nguy hiểm nếu rò rỉ. Một điểm rò nhỏ tại ren, mặt bích, gioăng hoặc packing cũng có thể gây thất thoát năng lượng, giảm hiệu suất gia nhiệt và mất an toàn cho người vận hành.

Vì vậy, khi chọn van cầu KITZ cho hệ hơi nóng, không thể chỉ chọn theo DN hoặc giá thành. Kiểu kết nối phải phù hợp với áp lực, nhiệt độ, kích cỡ đường ống và khả năng bảo trì sau này.

1.1. Nối ren và mặt bích khác nhau thế nào?

Van cầu nối ren thường dùng cho đường ống nhỏ, lắp gọn, chi phí thi công thấp hơn và phù hợp các tuyến phụ trợ. Van cầu mặt bích thường dùng cho đường ống lớn hơn, áp lực/nhiệt độ cao hơn, tuyến chính, phòng lò hơi hoặc vị trí cần tháo lắp bảo trì thuận tiện.

1.2. Không nên chọn theo thói quen

Nhiều người thấy đường ống nhỏ thì chọn ren, đường ống lớn thì chọn bích. Cách này đúng một phần nhưng chưa đủ. Hệ hơi nóng cần kiểm tra thêm áp lực, nhiệt độ, tần suất tháo bảo trì, rung đường ống, tiêu chuẩn ren/bích và vật liệu làm kín.

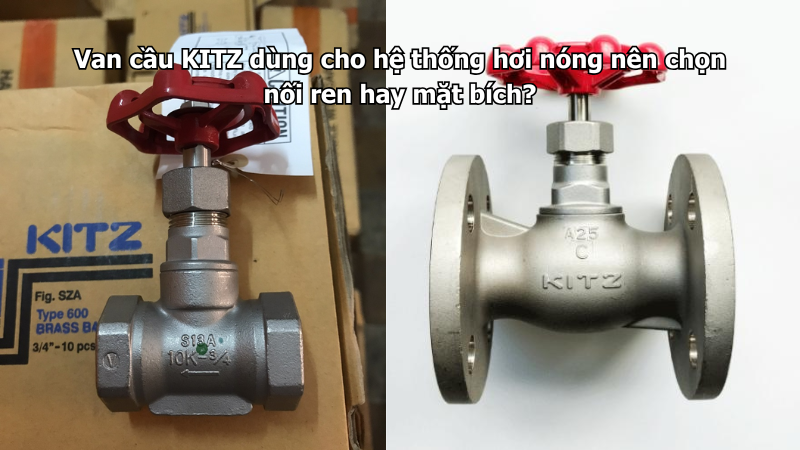

2. Van cầu KITZ hơi nóng nên chọn nối ren hay mặt bích?

Van cầu KITZ dùng cho hệ thống hơi nóng nên chọn nối ren khi đường ống nhỏ, áp lực và nhiệt độ nằm trong giới hạn của model van, vị trí lắp gọn và nhu cầu tháo lắp không quá thường xuyên. Nên chọn mặt bích khi đường ống DN lớn hơn, hệ hơi áp lực cao, tuyến chính, vị trí quan trọng, cần tháo lắp bảo trì dễ dàng hoặc hệ thống yêu cầu tiêu chuẩn kết nối rõ ràng theo bản vẽ.

Nói ngắn gọn, nối ren phù hợp cho tuyến nhỏ và gọn; mặt bích phù hợp cho tuyến lớn, quan trọng và cần độ chắc chắn, bảo trì thuận tiện hơn.

3. Khi nào nên chọn van cầu KITZ nối ren?

Van cầu KITZ nối ren thường phù hợp với đường ống hơi nóng kích cỡ nhỏ đến vừa, các nhánh cấp hơi phụ, nhánh vào thiết bị nhỏ, tuyến phụ trợ hoặc vị trí không có nhiều không gian lắp đặt.

3.1. Ưu điểm của nối ren

Van nối ren có thiết kế gọn, dễ lắp trên đường ống nhỏ, không cần mặt bích lớn và thuận tiện trong các khu vực chật. Nếu chọn đúng model, đúng ren và vật liệu làm kín phù hợp hơi nóng, van có thể vận hành tốt trên nhiều tuyến hơi phụ.

3.2. Hạn chế của nối ren

Kết nối ren có thể khó tháo hơn nếu hệ thống đã vận hành lâu, ren bị kẹt, han gỉ hoặc lớp làm kín bị lão hóa do nhiệt. Với hơi nóng, nếu dùng vật liệu làm kín ren không phù hợp, vị trí ren có thể xì hơi sau thời gian sử dụng.

3.3. Vị trí nên cân nhắc nối ren

Van cầu nối ren phù hợp ở nhánh hơi nhỏ vào thiết bị, tuyến xả phụ, cụm thử nghiệm, đường ống nhỏ trong xưởng hoặc vị trí cần lắp gọn nhưng vẫn phải đảm bảo thông số áp suất và nhiệt độ.

4. Khi nào nên chọn van cầu KITZ mặt bích?

Van cầu KITZ mặt bích phù hợp với đường ống hơi nóng DN lớn hơn, tuyến chính, hệ hơi áp lực cao, vị trí cần tháo lắp bảo trì định kỳ, phòng lò hơi, bộ trao đổi nhiệt lớn hoặc các tuyến hơi quan trọng trong nhà máy.

4.1. Ưu điểm của mặt bích

Kết nối mặt bích chắc chắn, dễ tháo rời van khỏi hệ thống khi cần thay gioăng, thay packing, kiểm tra seat hoặc thay van mới. Với đường ống lớn, mặt bích giúp thi công ổn định hơn so với ren.

4.2. Hạn chế của mặt bích

Van mặt bích cần nhiều không gian hơn, chi phí phụ kiện và bulong/gioăng cao hơn. Khi lắp phải kiểm tra tiêu chuẩn bích, số lỗ bulong, gioăng chịu nhiệt và lực siết bulong. Nếu lắp lệch, mối bích vẫn có thể rò hơi.

4.3. Vị trí nên chọn mặt bích

Nên chọn mặt bích cho tuyến hơi chính, đường hơi vào bộ trao đổi nhiệt, nhánh hơi công suất lớn, hệ hơi áp lực cao, khu vực cần bảo trì thường xuyên hoặc vị trí mà việc tháo van trong tương lai phải thực hiện nhanh và an toàn.

5. Bảng so sánh van cầu KITZ nối ren và mặt bích cho hơi nóng

6. Chọn theo DN đường ống

DN là tiêu chí đầu tiên cần kiểm tra. Với đường ống nhỏ, nối ren có thể phù hợp nếu model van đáp ứng áp lực và nhiệt độ. Với đường ống lớn, mặt bích thường an toàn và thuận tiện hơn.

Tuy nhiên, không nên chỉ dựa vào DN. Cùng một DN nhưng nếu hệ hơi có áp lực cao, nhiệt độ cao hoặc cần tháo lắp thường xuyên, mặt bích vẫn có thể là lựa chọn tốt hơn.

7. Chọn theo áp lực hệ thống

Hơi nóng áp lực thấp và hơi nóng áp lực cao cần chọn van khác nhau. Nếu hệ có áp lực cao, dao động áp, búa nước do nước ngưng hoặc tuyến hơi quan trọng, cần ưu tiên kiểu kết nối chắc chắn, đúng tiêu chuẩn và dễ kiểm tra.

Với hệ áp lực cao, mặt bích thường được cân nhắc nhiều hơn vì thuận tiện kiểm tra, bảo trì và đồng bộ với đường ống công nghiệp.

8. Chọn theo nhiệt độ hơi

Nhiệt độ hơi ảnh hưởng đến vật liệu thân van, seat, đĩa van, packing, gioăng mặt bích và vật liệu làm kín ren. Nếu chọn nối ren, vật liệu làm kín ren phải chịu được nhiệt độ hơi. Nếu chọn mặt bích, gioăng mặt bích phải phù hợp với nhiệt độ và áp lực vận hành.

Nhiều lỗi rò hơi không đến từ thân van mà đến từ vật liệu làm kín không chịu được nhiệt độ thực tế.

9. Chọn theo khả năng bảo trì

Hệ hơi nóng cần kiểm tra packing, gland, ty van, mặt bích, ren và dấu hiệu xì hơi định kỳ. Nếu vị trí van khó tiếp cận hoặc cần tháo lắp thường xuyên, mặt bích thường thuận tiện hơn.

Với van nối ren, khi tháo van có thể phải xoay van hoặc tháo đoạn ống liên quan. Điều này bất tiện hơn trong phòng máy hoặc tuyến hơi đã lắp cố định.

10. Bảng gợi ý chọn nối ren hay mặt bích theo vị trí

11. Tiêu chí chọn van cầu KITZ cho hệ hơi nóng

11.1. Kiểm tra model van

Không phải mọi van cầu đều dùng được cho hơi nóng ở mọi áp lực. Cần kiểm tra đúng model, vật liệu, áp suất, nhiệt độ, seat, đĩa van và packing.

11.2. Kiểm tra tiêu chuẩn ren hoặc mặt bích

Nếu dùng nối ren, cần xác định đúng tiêu chuẩn ren và vật liệu làm kín. Nếu dùng mặt bích, cần kiểm tra JIS, ANSI, DIN, PN, số lỗ bulong, đường kính lỗ, khoảng cách tâm lỗ và loại gioăng.

11.3. Kiểm tra vật liệu làm kín

Hệ hơi nóng rất nhạy với vật liệu làm kín. Gioăng, packing và vật liệu làm kín ren phải chịu được nhiệt độ, áp lực và chu kỳ nóng lạnh.

11.4. Kiểm tra hướng dòng chảy

Van cầu thường có hướng dòng khuyến nghị. Cần xem mũi tên trên thân van hoặc catalogue. Lắp sai chiều có thể làm van nặng tay, tăng tổn thất áp hoặc điều tiết kém.

11.5. Kiểm tra nước ngưng

Nước ngưng trong hệ hơi có thể gây va đập nước và làm hỏng van. Cần bố trí bẫy hơi, điểm xả nước ngưng hoặc quy trình khởi động phù hợp.

12. Checklist chọn nối ren hay mặt bích cho van cầu KITZ hơi nóng

13. Checklist lắp đặt van cầu KITZ nối ren cho hơi nóng

14. Checklist lắp đặt van cầu KITZ mặt bích cho hơi nóng

15. Lỗi thường gặp khi chọn nối ren hoặc mặt bích

15.1. Dùng nối ren cho tuyến hơi quá lớn

Nếu đường ống lớn hoặc hệ quan trọng nhưng vẫn chọn nối ren để tiết kiệm, việc tháo lắp và bảo trì sau này có thể rất khó. Mối ren cũng không phải lựa chọn tối ưu cho mọi hệ hơi áp lực cao.

15.2. Dùng mặt bích nhưng sai tiêu chuẩn

Van mặt bích đúng DN nhưng sai JIS, ANSI, DIN hoặc PN vẫn có thể không lắp được. Nếu cố lắp lệch, mối bích dễ rò hơi.

15.3. Dùng vật liệu làm kín ren không chịu nhiệt

Đây là lỗi thường gặp với van nối ren. Khi hệ thống nóng lên, vật liệu làm kín không phù hợp có thể lão hóa, co lại và gây xì hơi.

15.4. Dùng gioăng mặt bích không phù hợp hơi

Gioăng dùng cho nước lạnh chưa chắc phù hợp cho hơi nóng. Cần chọn gioăng chịu nhiệt, chịu áp đúng yêu cầu.

15.5. Không kiểm tra packing

Dù nối ren hay mặt bích, packing quanh ty van vẫn là vị trí dễ rò trong hệ hơi nóng. Cần kiểm tra định kỳ sau khi vận hành.

16. Bảo trì van cầu KITZ trong hệ hơi nóng

Van cầu KITZ trong hệ hơi nóng cần kiểm tra định kỳ tại các vị trí packing, gland, ty van, tay quay, ren, mặt bích, gioăng và thân van. Nếu phát hiện xì hơi, cần xử lý sớm, không để hơi rò lâu vì có thể làm mòn chi tiết và gây nguy hiểm.

Khi bảo trì, cần cô lập tuyến, xả áp, chờ giảm nhiệt rồi mới tháo ren, tháo bích, siết gland hoặc thay packing. Không thao tác khi hệ thống còn áp hoặc còn quá nóng.

17. Kết luận

Van cầu KITZ dùng cho hệ thống hơi nóng nên chọn nối ren hay mặt bích tùy theo DN, áp lực, nhiệt độ, vị trí lắp đặt và yêu cầu bảo trì. Nối ren phù hợp với đường ống nhỏ, tuyến phụ, không gian gọn và hệ có điều kiện vận hành nằm trong giới hạn model. Mặt bích phù hợp hơn với đường ống lớn, tuyến chính, hệ hơi áp lực cao, vị trí quan trọng hoặc nơi cần tháo lắp bảo trì dễ dàng.

Dù chọn kiểu nào, cần kiểm tra đúng model van, vật liệu thân, seat, packing, tiêu chuẩn ren/bích, vật liệu làm kín, hướng dòng chảy và quy trình thử kín. Với các tuyến hơi nóng cần điều tiết lưu lượng, kiểm soát hơi vào thiết bị hoặc vận hành ổn định trong nhà máy, người dùng có thể tham khảo danh mục Van cầu KITZ để lựa chọn sản phẩm phù hợp với điều kiện thực tế.

18. Câu hỏi thường gặp
