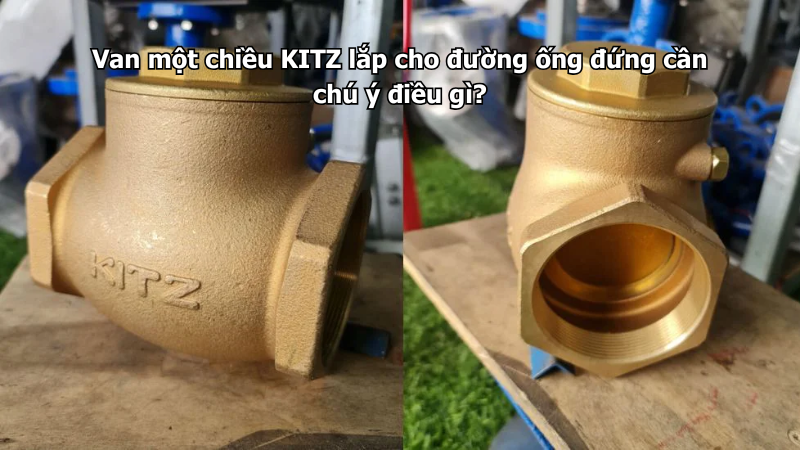

Van điều khiểnVan một chiều KITZ lắp cho đường ống đứng cần chú ý điều gì?
Van một chiều KITZ được dùng để ngăn dòng nước chảy ngược, bảo vệ máy bơm, thiết bị và duy trì hướng dòng chảy ổn định trong hệ thống đường ống. Với đường ống đứng, việc chọn và lắp van một chiều cần cẩn thận hơn so với đường ống ngang, vì van chịu ảnh hưởng trực tiếp của trọng lực, áp lực mở và chiều nước đi lên hoặc đi xuống.
Van KITZ chính hãng có nhiều dòng van dùng cho nước, hơi, khí nén, dầu, HVAC, PCCC, xử lý nước và hệ thống công nghiệp. Khi dùng van một chiều KITZ cho đường ống đứng, người mua cần kiểm tra đúng loại van, hướng dòng chảy, áp lực mở, tư thế lắp, khoảng cách với bơm và điều kiện vận hành thực tế.
Bài viết dưới đây sẽ giúp bạn hiểu rõ van một chiều KITZ lắp cho đường ống đứng cần chú ý điều gì, khi nào dùng được, khi nào không nên lắp và cách kiểm tra để hạn chế kêu, rung, rò hoặc chảy ngược.
1. Van một chiều KITZ là gì?
Van một chiều KITZ là loại van chỉ cho lưu chất đi theo một chiều và tự động đóng lại khi dòng chảy có xu hướng đảo chiều. Van không cần tay gạt hay tay quay để vận hành đóng mở thông thường, mà hoạt động nhờ áp lực dòng chảy.
Trong hệ thống nước, van một chiều thường được lắp sau máy bơm, trên tuyến cấp nước lên cao, đường ống đứng, hệ tăng áp, hệ HVAC, PCCC, xử lý nước hoặc các vị trí cần chống nước hồi ngược.
1.1. Nhiệm vụ chính của van một chiều
Van một chiều giúp ngăn nước chảy ngược về bơm, bồn chứa, thiết bị lọc hoặc tuyến ống phía trước. Nếu không có van một chiều, khi bơm dừng, nước có thể hồi lại, gây tụt áp, quay ngược bơm, va đập nước hoặc làm hệ thống vận hành không ổn định.
1.2. Vì sao đường ống đứng cần chú ý hơn?
Đường ống đứng chịu ảnh hưởng của trọng lực rõ hơn. Nếu nước đi từ dưới lên, van phải mở theo áp lực dòng nước và đóng lại khi nước có xu hướng tụt xuống. Nếu nước đi từ trên xuống, không phải loại van một chiều nào cũng phù hợp.
Vì vậy, khi lắp van một chiều KITZ trên đường ống đứng, cần kiểm tra kỹ loại van có cho phép lắp đứng không và hướng dòng chảy có đúng với thiết kế van không.
2. Van một chiều KITZ có lắp được cho đường ống đứng không?
Có thể lắp được, nhưng không phải mọi loại van một chiều KITZ đều phù hợp với mọi đường ống đứng. Việc lắp được hay không phụ thuộc vào loại van, cấu tạo đĩa hoặc lá van, hướng dòng chảy, áp lực mở, lưu lượng và tư thế lắp đặt được nhà sản xuất khuyến nghị.
Với đường ống đứng, phổ biến nhất là dòng nước đi từ dưới lên. Đây là trường hợp thường gặp sau máy bơm cấp nước lên bồn, lên tầng cao, lên hệ PCCC, lên hệ xử lý nước hoặc cấp nước cho khu vực cao hơn.
2.1. Trường hợp nước đi từ dưới lên
Đây là hướng lắp thường phù hợp hơn cho nhiều loại van một chiều, nếu áp lực dòng chảy đủ để mở van. Khi bơm chạy, nước đẩy đĩa van hoặc lá van mở ra. Khi bơm dừng, trọng lực và dòng nước hồi sẽ giúp van đóng lại để ngăn nước chảy ngược.
2.2. Trường hợp nước đi từ trên xuống
Trường hợp này cần kiểm tra rất kỹ. Một số loại van có thể không đóng mở ổn định nếu lắp theo hướng nước từ trên xuống, vì trọng lực có thể làm đĩa van hoặc lá van không làm việc đúng như thiết kế.
Nếu đường ống bắt buộc có dòng chảy từ trên xuống, cần chọn đúng loại van một chiều phù hợp với tư thế đó, không nên tự suy đoán.
3. Các loại van một chiều KITZ thường gặp khi lắp đường ống đứng
3.1. Van một chiều lá lật
Van một chiều lá lật hoạt động nhờ lá van xoay quanh bản lề. Dòng nước đẩy lá van mở ra, khi dòng chảy dừng hoặc đảo chiều, lá van đóng lại.
Loại này thường phổ biến trong hệ nước, nhưng khi lắp đứng cần kiểm tra kỹ hướng dòng chảy. Nếu lắp không đúng tư thế, lá van có thể đóng không kín, rung hoặc kêu khi nước chảy.
3.2. Van một chiều lò xo
Van một chiều lò xo dùng lực lò xo để hỗ trợ đóng đĩa van. Loại này thường linh hoạt hơn trong một số tư thế lắp đặt, nhưng vẫn cần kiểm tra áp lực mở và hướng dòng chảy.
Với hệ đường ống đứng, van một chiều lò xo có thể phù hợp ở nhiều vị trí hơn nếu model cho phép, nhưng cần đảm bảo lưu lượng đủ để mở van ổn định.
3.3. Van một chiều cánh bướm hoặc dạng kẹp
Một số hệ đường ống lớn dùng van một chiều dạng cánh bướm hoặc dạng wafer. Khi lắp đứng, cần kiểm tra hướng dòng, áp lực, khoảng cách với bơm, co cút và khả năng đóng mở của cánh van.
Dòng này thường yêu cầu lắp đúng kỹ thuật để tránh rung, kêu hoặc va đập khi bơm dừng.
4. Những điều cần chú ý khi lắp van một chiều KITZ cho đường ống đứng
4.1. Chú ý hướng dòng chảy
Đây là yếu tố quan trọng nhất. Cần kiểm tra mũi tên trên thân van và đảm bảo mũi tên trùng với hướng nước đi trong đường ống. Với đường ống đứng, hướng nước có thể đi từ dưới lên hoặc từ trên xuống, nên càng phải kiểm tra kỹ trước khi lắp.
Lắp sai chiều có thể làm nước không đi qua, van không mở, van kêu hoặc không chống được nước chảy ngược.
4.2. Chọn đúng loại van cho tư thế lắp đứng
Không nên mặc định van một chiều nào cũng lắp đứng được. Cần kiểm tra catalogue, model, cấu tạo và khuyến nghị lắp đặt. Nếu không rõ, nên hỏi lại nhà cung cấp trước khi thi công.
4.3. Kiểm tra áp lực mở van
Van một chiều cần một lực dòng chảy nhất định để mở. Nếu bơm yếu, lưu lượng thấp hoặc van quá lớn so với đường ống, van có thể chỉ mở hé, rung liên tục và phát tiếng kêu.
Với đường ống đứng, áp lực mở càng quan trọng vì dòng nước phải thắng thêm trọng lực và chiều cao cột nước.
4.4. Tránh chọn van quá lớn
Van quá lớn so với lưu lượng thực tế dễ gây hiện tượng lá van hoặc đĩa van rung. Nhiều người nghĩ chọn van lớn sẽ an toàn hơn, nhưng với van một chiều, chọn quá lớn có thể làm van hoạt động không ổn định.
Nên chọn đúng DN theo đường ống và lưu lượng vận hành thực tế.
4.5. Tránh lắp quá sát máy bơm
Sau máy bơm, dòng nước thường có xoáy và dao động. Nếu lắp van một chiều quá sát đầu ra bơm, van có thể bị rung, kêu hoặc đóng mở không ổn định.
Nếu điều kiện cho phép, nên bố trí khoảng ống thẳng phù hợp giữa bơm và van một chiều, đồng thời kết hợp khớp nối mềm, van khóa hoặc thiết bị chống rung theo thiết kế.
4.6. Tránh lắp quá gần co, cút, tê
Co, cút, tê làm dòng nước đổi hướng, gây dòng chảy rối. Nếu van một chiều lắp ngay sau các phụ kiện này, đĩa van hoặc lá van có thể rung và phát tiếng kêu.
Đường ống đứng thường có nhiều đoạn chuyển hướng, nên cần kiểm tra vị trí lắp để dòng nước vào van ổn định nhất có thể.
5. Bảng gợi ý chọn van một chiều KITZ cho đường ống đứng
| Điều kiện đường ống đứng | Loại van nên cân nhắc | Lưu ý |
|---|---|---|
| Nước đi từ dưới lên | Van một chiều phù hợp lắp đứng | Kiểm tra mũi tên và áp lực mở |
| Sau máy bơm cấp nước lên cao | Van một chiều lò xo hoặc lá lật phù hợp | Tránh lắp quá sát bơm |
| Hệ bơm tăng áp | Van một chiều có độ kín tốt | Kiểm tra dao động áp lực |
| Đường ống đứng lưu lượng thấp | Không chọn van quá lớn | Tránh lá van rung, kêu |
| Hệ PCCC | Theo bản vẽ thiết kế | Chọn đúng áp lực, hồ sơ kỹ thuật |
| Hệ HVAC nước lạnh | Van phù hợp lưu lượng và áp lực | Chú ý rung, cặn, bảo trì |
| Nước có cặn | Cân nhắc y lọc trước thiết bị | Tránh cặn kẹt đĩa van |
| Nước đi từ trên xuống | Phải kiểm tra kỹ model | Không tự suy đoán loại van |
6. Bảng so sánh lắp van một chiều trên ống đứng và ống ngang
| Tiêu chí | Lắp trên ống đứng | Lắp trên ống ngang |
|---|---|---|
| Ảnh hưởng trọng lực | Rõ hơn | Ít hơn |
| Yêu cầu hướng dòng chảy | Rất quan trọng | Rất quan trọng |
| Nguy cơ rung, kêu | Cao nếu lưu lượng thấp hoặc sai loại | Có nhưng dễ kiểm soát hơn |
| Khả năng đóng kín | Phụ thuộc loại van và hướng lắp | Ổn định hơn với nhiều dòng van |
| Chọn loại van | Cần kiểm tra model kỹ hơn | Linh hoạt hơn |
| Vị trí sau bơm | Cần tránh dòng chảy rối | Cũng cần tránh lắp quá sát |
| Lưu ý chính | Áp lực mở, dòng từ dưới lên, tư thế lắp | Hướng dòng và khoảng cách với co cút |
7. Checklist chọn van một chiều KITZ cho đường ống đứng
| Hạng mục cần kiểm tra | Nội dung cần xác định | Gợi ý chọn đúng |
|---|---|---|
| Hướng dòng chảy | Từ dưới lên hay từ trên xuống | Đối chiếu mũi tên trên thân van |
| Loại van | Lá lật, lò xo, wafer hoặc loại khác | Chọn loại cho phép lắp đứng |
| Kích cỡ DN | DN15, DN25, DN50, DN100 hoặc lớn hơn | Đúng với đường ống và lưu lượng |
| Lưu lượng thực tế | Mạnh, trung bình hay thấp | Tránh chọn van quá lớn |
| Áp lực mở | Dòng nước có đủ mở van không | Quan trọng với ống đứng |
| Áp lực hệ thống | Áp lực vận hành và áp lực tối đa | Chọn đúng cấp áp |
| Vị trí lắp | Sau bơm, tuyến đứng, gần co cút | Tránh dòng chảy rối |
| Lưu chất | Nước sạch, nước xử lý, nước lạnh, PCCC | Chọn vật liệu phù hợp |
| Cặn bẩn | Có cặn, rác, mạt hàn không | Vệ sinh ống, cân nhắc y lọc |
| Kiểu kết nối | Ren, mặt bích, wafer | Phù hợp hệ thống hiện có |
| Hồ sơ kỹ thuật | Catalogue, CO, CQ, bảo hành | Dự án nên kiểm tra đầy đủ |
8. Checklist lắp đặt van một chiều KITZ trên đường ống đứng
| Việc cần kiểm tra | Cách thực hiện | Mục đích |
|---|---|---|
| Kiểm tra mũi tên | Đặt mũi tên đúng chiều nước đi | Tránh lắp ngược |
| Kiểm tra tư thế lắp | Đối chiếu catalogue hoặc hướng dẫn | Đảm bảo van dùng được cho ống đứng |
| Vệ sinh đường ống | Xả cặn, rác, mạt hàn trước khi lắp | Tránh kẹt đĩa hoặc lá van |
| Căn chỉnh kết nối | Ren hoặc mặt bích thẳng tâm | Tránh rò và ứng suất |
| Siết lực phù hợp | Siết ren vừa đủ, siết bích theo đường chéo | Tránh nứt, lệch, rò |
| Tránh sát bơm | Bố trí khoảng cách hợp lý nếu có thể | Giảm rung, kêu |
| Tránh sát co cút | Chừa đoạn ống thẳng phù hợp | Dòng nước ổn định hơn |
| Chạy thử từ từ | Tăng áp và lưu lượng từng bước | Kiểm tra van mở ổn định |
| Nghe tiếng kêu | Quan sát rung, lạch cạch, va đập | Phát hiện lỗi lắp đặt |
| Kiểm tra chảy ngược | Dừng bơm và theo dõi áp | Đảm bảo van đóng kín |
9. Lỗi thường gặp khi lắp van một chiều KITZ cho ống đứng
9.1. Lắp sai chiều mũi tên
Đây là lỗi nghiêm trọng nhất. Van một chiều lắp ngược có thể làm nước không đi qua hoặc không chống được dòng chảy ngược. Trước khi siết cố định, phải kiểm tra mũi tên trên thân van.
9.2. Chọn sai loại van cho lắp đứng
Một số loại van hoạt động tốt trên ống ngang nhưng không phù hợp cho ống đứng hoặc chỉ phù hợp với hướng nước từ dưới lên. Nếu chọn sai loại, van dễ kêu, rung hoặc đóng không kín.
9.3. Chọn van quá lớn so với lưu lượng
Van quá lớn khiến dòng nước không đủ lực mở ổn định. Đĩa van hoặc lá van có thể đóng mở liên tục, gây tiếng lạch cạch khi nước chảy.
9.4. Lắp quá gần bơm
Dòng nước sau bơm chưa ổn định có thể làm van một chiều rung. Đây là nguyên nhân phổ biến khiến van kêu sau khi lắp mới.
9.5. Không vệ sinh đường ống trước khi lắp
Cặn, mạt hàn hoặc rác nhỏ có thể kẹt trong van, làm van không đóng kín hoặc phát tiếng cạ khi nước chảy.
10. Khi nào cần thay đổi vị trí hoặc đổi loại van?
Cần cân nhắc đổi vị trí hoặc đổi loại van nếu gặp các tình trạng sau:
Van kêu lạch cạch liên tục khi bơm chạy
Van đóng không kín, nước vẫn chảy ngược
Van rung mạnh trên đường ống đứng
Lưu lượng qua van quá yếu
Van quá gần đầu ra bơm hoặc co cút
Van lắp đúng chiều nhưng vẫn không mở ổn định
Loại van hiện tại không phù hợp lắp đứng
Trong các trường hợp này, cần kiểm tra lại lưu lượng, áp lực, tư thế lắp, khoảng cách với bơm và loại van đang dùng trước khi kết luận van bị lỗi.
11. Bảo trì van một chiều KITZ trên đường ống đứng
Van một chiều lắp trên đường ống đứng nên được kiểm tra định kỳ, đặc biệt ở hệ bơm tăng áp, PCCC, HVAC, xử lý nước hoặc tuyến nước có cặn. Cần kiểm tra tiếng kêu, rung, rò rỉ, khả năng đóng kín và hiện tượng nước chảy ngược.
Nếu hệ thống có y lọc, cần vệ sinh lưới lọc định kỳ để hạn chế cặn đi vào van. Nếu van có dấu hiệu kêu bất thường, cần kiểm tra sớm để tránh mòn lá van, hỏng chốt hoặc giảm độ kín.
12. Kết luận
Van một chiều KITZ lắp cho đường ống đứng cần chú ý đúng loại van, đúng hướng dòng chảy, áp lực mở, lưu lượng thực tế, kích cỡ DN, vị trí lắp sau bơm, khoảng cách với co cút và mức độ cặn bẩn trong nước. Không nên mặc định mọi loại van một chiều đều lắp đứng được.
Với đường ống đứng, hướng nước từ dưới lên thường phù hợp hơn, nhưng vẫn cần đối chiếu từng model cụ thể. Nếu chọn sai loại hoặc lắp sai vị trí, van có thể kêu, rung, đóng không kín hoặc không chống được nước chảy ngược. Người dùng có thể tham khảo danh mục Van 1 chiều KITZ để lựa chọn sản phẩm phù hợp với hệ thống bơm, cấp nước, HVAC, PCCC hoặc xử lý nước.
