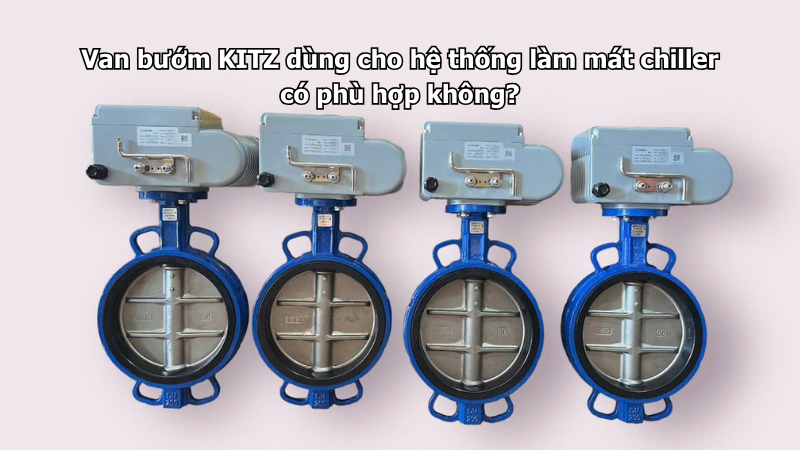

Van điều khiểnVan bướm KITZ dùng cho hệ thống làm mát chiller có phù hợp không?
Hệ thống làm mát chiller thường có đường ống nước lạnh, nước giải nhiệt, nước tuần hoàn, bơm, tháp giải nhiệt, AHU, FCU, bộ trao đổi nhiệt và các cụm van điều khiển lưu lượng. Trong hệ thống này, van cần có thiết kế gọn, đóng mở ổn định, phù hợp đường ống vừa và lớn, chịu được áp lực làm việc và dễ bảo trì trong phòng máy.
Van KITZ chính hãng có nhiều dòng van dùng cho nước lạnh, nước tuần hoàn, HVAC, chiller, xử lý nước, PCCC và hệ thống công nghiệp. Trong đó, van bướm KITZ là lựa chọn rất phổ biến cho hệ thống làm mát chiller nhờ ưu điểm gọn, nhẹ, dễ lắp, thao tác nhanh và phù hợp với đường ống kích cỡ vừa đến lớn.
Bài viết dưới đây sẽ giúp bạn hiểu rõ van bướm KITZ dùng cho hệ thống làm mát chiller có phù hợp không, nên lắp ở vị trí nào và cần kiểm tra những tiêu chí gì trước khi chọn mua.
1. Hệ thống làm mát chiller là gì?
Hệ thống chiller là hệ thống tạo nước lạnh để phục vụ điều hòa trung tâm, làm mát nhà xưởng, làm mát máy móc, dây chuyền sản xuất, phòng sạch, trung tâm thương mại, tòa nhà, bệnh viện, khách sạn hoặc nhà máy công nghiệp.
Trong hệ thống này, nước lạnh được bơm tuần hoàn qua các thiết bị trao đổi nhiệt như AHU, FCU hoặc các cụm máy sản xuất cần làm mát. Ngoài ra, hệ thống còn có tuyến nước giải nhiệt kết nối với tháp giải nhiệt nếu là chiller giải nhiệt nước.
1.1. Van trong hệ chiller có vai trò gì?
Van trong hệ chiller dùng để đóng mở tuyến ống, cô lập thiết bị khi bảo trì, cân chỉnh lưu lượng, chống nước chảy ngược, xả cặn, bảo vệ bơm và hỗ trợ vận hành từng khu vực. Nếu chọn sai van, hệ thống có thể bị rò rỉ, tụt áp, khó bảo trì hoặc ảnh hưởng đến hiệu suất làm lạnh.
1.2. Vì sao van bướm thường được dùng trong hệ chiller?
Đường ống chiller thường có kích cỡ vừa và lớn, nhiều tuyến đi trong phòng máy, trục kỹ thuật hoặc khu vực có không gian hạn chế. Van bướm có thân gọn, chiều dài lắp đặt ngắn, trọng lượng nhẹ hơn nhiều loại van khác cùng DN nên rất phù hợp với đặc điểm này.
2. Van bướm KITZ có phù hợp cho hệ thống làm mát chiller không?
Có. Van bướm KITZ phù hợp cho nhiều vị trí trong hệ thống làm mát chiller, đặc biệt là các tuyến nước lạnh, nước hồi, nước giải nhiệt, nước tuần hoàn, đường ống AHU, FCU, cooling tower và các tuyến cần đóng mở nhanh trên đường ống vừa đến lớn.
Tuy nhiên, để dùng bền và kín, người mua cần chọn đúng kích cỡ DN, cấp áp lực, vật liệu thân van, vật liệu cánh van, gioăng làm kín, kiểu kết nối, kiểu vận hành và vị trí lắp đặt. Không nên chọn van bướm chỉ theo DN hoặc giá bán.
3. Ưu điểm của van bướm KITZ trong hệ chiller
3.1. Thiết kế gọn, tiết kiệm không gian
Phòng máy chiller thường có nhiều đường ống, bơm, đồng hồ, khớp nối, y lọc, tủ điện và thiết bị điều khiển. Van bướm có thiết kế gọn nên giúp tiết kiệm không gian lắp đặt, đặc biệt ở các tuyến ống DN65, DN80, DN100, DN150, DN200 hoặc lớn hơn.
3.2. Phù hợp với đường ống vừa và lớn
So với van bi hoặc van cổng cùng kích cỡ, van bướm thường gọn và dễ bố trí hơn trong các tuyến ống chiller. Với các đường ống nước lạnh và nước giải nhiệt kích cỡ lớn, van bướm là lựa chọn rất đáng cân nhắc.
3.3. Đóng mở nhanh, dễ thao tác
Van bướm tay gạt có thể đóng mở nhanh bằng thao tác xoay 90 độ. Với size lớn hơn, van bướm tay quay hộp số giúp vận hành nhẹ hơn và kiểm soát quá trình đóng mở tốt hơn.
3.4. Dễ kết hợp với điều khiển tự động
Trong hệ thống chiller hiện đại, một số vị trí cần điều khiển điện hoặc khí nén để kết nối với tủ điều khiển, BMS hoặc hệ thống tự động hóa. Van bướm KITZ có thể được cân nhắc ở các vị trí cần đóng mở tự động nếu chọn đúng dòng van và bộ truyền động phù hợp.
3.5. Chi phí hợp lý cho đường ống lớn
Với đường ống lớn, van bướm thường có chi phí và trọng lượng hợp lý hơn nhiều loại van khác. Điều này giúp tối ưu chi phí vật tư, chi phí thi công và bảo trì cho hệ thống chiller.
4. Van bướm KITZ thường lắp ở đâu trong hệ thống chiller?
4.1. Đường nước lạnh cấp
Van bướm có thể lắp trên đường nước lạnh cấp để khóa tuyến, cô lập từng nhánh hoặc từng khu vực sử dụng nước lạnh. Vị trí này cần chọn van có độ kín tốt, phù hợp áp lực và không gây cản trở dòng chảy quá mức.
4.2. Đường nước lạnh hồi
Trên đường nước hồi về chiller, van bướm giúp cô lập thiết bị, khóa nhánh hoặc hỗ trợ bảo trì hệ thống. Cần kiểm tra lưu lượng và áp lực để chọn đúng DN và kiểu vận hành.
4.3. Trước và sau AHU, FCU
Tại các nhánh cấp vào AHU, FCU hoặc cụm trao đổi nhiệt, van bướm có thể dùng để khóa mở khi bảo trì. Với các nhánh nhỏ hơn, có thể cân nhắc van bi hoặc van điều khiển tùy thiết kế.
4.4. Đường nước giải nhiệt
Với chiller giải nhiệt nước, tuyến nước giải nhiệt thường có lưu lượng lớn và đường ống kích cỡ lớn. Van bướm KITZ phù hợp với các tuyến này nếu chọn đúng vật liệu, gioăng và áp lực.
4.5. Gần bơm tuần hoàn
Van bướm có thể lắp trước hoặc sau bơm để cô lập bơm khi bảo trì. Tuy nhiên, sau bơm thường cần kết hợp van một chiều để chống nước chảy ngược. Vị trí lắp cần tránh gây rung hoặc dòng chảy rối quá mạnh.
5. Bảng gợi ý chọn van KITZ theo vị trí trong hệ chiller
| Vị trí lắp đặt | Loại van KITZ nên cân nhắc | Lưu ý |
|---|---|---|
| Đường nước lạnh cấp | Van bướm KITZ | Chọn đúng DN, áp lực, gioăng |
| Đường nước lạnh hồi | Van bướm KITZ | Chú ý lưu lượng và tổn thất áp |
| Trước AHU, FCU | Van bướm hoặc van bi | Chọn theo size nhánh |
| Sau bơm tuần hoàn | Van một chiều, van bướm | Chống nước chảy ngược và cô lập bơm |
| Trước bơm | Van bướm, y lọc | Bảo vệ bơm khỏi cặn nếu cần |
| Đường nước giải nhiệt | Van bướm KITZ | Chọn vật liệu chống ăn mòn phù hợp |
| Tuyến bypass | Van bướm hoặc van điều khiển | Gắn nhãn rõ để tránh thao tác nhầm |
| Vị trí cần điều tiết | Van cầu hoặc van điều khiển | Van bướm chỉ điều chỉnh tương đối |
6. Van bướm tay gạt hay tay quay phù hợp hơn cho chiller?
6.1. Van bướm tay gạt
Van bướm tay gạt phù hợp với đường ống nhỏ đến vừa, nơi lực vận hành không quá lớn và cần thao tác nhanh. Các size như DN50, DN65, DN80, DN100 có thể dùng tay gạt tùy áp lực và điều kiện thực tế.
Tuy nhiên, nếu lắp ở vị trí thao tác thường xuyên hoặc áp lực cao, cần kiểm tra lực đóng mở trước khi chọn.
6.2. Van bướm tay quay
Van bướm tay quay hộp số phù hợp hơn với đường ống lớn như DN150, DN200 hoặc lớn hơn. Tay quay giúp giảm lực vận hành, đóng mở từ từ và an toàn hơn cho hệ thống có lưu lượng lớn.
Trong phòng máy chiller, van bướm tay quay thường được ưu tiên cho các tuyến chính hoặc đường ống lớn để thao tác nhẹ và ổn định.
6.3. Van bướm điều khiển điện hoặc khí nén
Nếu hệ thống chiller cần điều khiển tự động, liên động với tủ điện, BMS hoặc yêu cầu đóng mở từ xa, có thể cân nhắc van bướm điều khiển điện hoặc khí nén. Cần kiểm tra nguồn điện, tín hiệu điều khiển, môi trường lắp đặt và yêu cầu an toàn của actuator.
7. Tiêu chí chọn van bướm KITZ cho hệ chiller
7.1. Chọn đúng kích cỡ DN
Van phải đúng với kích cỡ đường ống. Nếu chọn nhỏ hơn đường ống, hệ thống có thể bị tụt áp và giảm lưu lượng. Nếu chọn quá lớn hoặc không phù hợp lưu lượng, việc vận hành cũng có thể không hiệu quả.
7.2. Chọn đúng áp lực làm việc
Hệ chiller có bơm tuần hoàn và áp lực vận hành riêng. Cần kiểm tra áp lực làm việc, áp lực thử, tiêu chuẩn PN, JIS hoặc tiêu chuẩn theo thiết kế. Không nên chọn van có cấp áp thấp hơn yêu cầu.
7.3. Chọn đúng gioăng làm kín
Gioăng là bộ phận rất quan trọng của van bướm. Với nước lạnh, nước giải nhiệt hoặc nước có hóa chất xử lý, cần chọn gioăng phù hợp để tránh phồng, chai, nứt hoặc rò rỉ.
7.4. Chọn vật liệu thân và cánh van
Vật liệu thân van, cánh van và trục van cần phù hợp với nước lạnh, nước giải nhiệt, nước tuần hoàn và môi trường lắp đặt. Nếu hệ có hóa chất xử lý nước hoặc môi trường ẩm, cần kiểm tra khả năng chống ăn mòn kỹ hơn.
7.5. Chọn kiểu kết nối phù hợp
Van bướm trong hệ chiller thường dùng kiểu wafer, lug hoặc mặt bích tùy thiết kế. Cần kiểm tra đúng tiêu chuẩn mặt bích để tránh lệch lỗ bulong hoặc không lắp được.
8. Bảng checklist chọn van bướm KITZ cho hệ chiller
| Hạng mục cần kiểm tra | Nội dung cần xác định | Gợi ý chọn đúng |
|---|---|---|
| Vị trí lắp | Nước cấp, nước hồi, giải nhiệt, bypass | Chọn theo chức năng từng tuyến |
| Kích cỡ DN | DN50, DN80, DN100, DN150, DN200 | Đúng với đường ống thực tế |
| Áp lực | PN10, PN16, JIS 10K hoặc khác | Không chọn thấp hơn hệ thống |
| Lưu lượng | Lưu lượng nhỏ, vừa hay lớn | Tránh gây tụt áp |
| Gioăng | EPDM, NBR hoặc vật liệu phù hợp | Chọn theo nước lạnh, hóa chất xử lý |
| Vật liệu cánh | Gang, inox hoặc vật liệu phù hợp | Chú ý ăn mòn và cặn |
| Kiểu kết nối | Wafer, lug, mặt bích | Phù hợp bản vẽ và mặt bích |
| Kiểu vận hành | Tay gạt, tay quay, điện, khí nén | Chọn theo size và tần suất thao tác |
| Không gian lắp | Phòng máy rộng hay hẹp | Chừa khoảng thao tác và bảo trì |
| Hồ sơ kỹ thuật | Catalogue, CO, CQ, bảo hành | Dự án nên kiểm tra đầy đủ |
9. Checklist lắp đặt van bướm KITZ trong hệ chiller
| Việc cần kiểm tra | Cách thực hiện | Mục đích |
|---|---|---|
| Kiểm tra bản vẽ | Đối chiếu DN, áp lực, kiểu kết nối | Tránh chọn sai van |
| Vệ sinh đường ống | Loại bỏ cặn, mạt hàn, rác | Tránh xước gioăng, kẹt cánh van |
| Căn tâm van | Đặt van đúng giữa hai mặt bích | Cánh van đóng mở không vướng |
| Kiểm tra gioăng | Không rách, không lệch, đúng vật liệu | Đảm bảo độ kín |
| Xoay thử cánh van | Đóng mở trước khi siết chặt | Tránh cánh chạm mặt bích |
| Siết bulong đều | Siết theo đường chéo | Lực ép đều, hạn chế rò |
| Chừa khoảng vận hành | Đủ chỗ cho tay gạt, tay quay, actuator | Dễ thao tác khi bảo trì |
| Kiểm tra bảo ôn | Không cản trở tay van | Hạn chế đọng sương |
| Chạy thử áp | Tăng áp từ từ | Phát hiện rò rỉ ban đầu |
| Theo dõi sau vận hành | Quan sát rò, rung, tiếng ồn | Xử lý lỗi sớm |
10. Lỗi thường gặp khi dùng van bướm KITZ cho chiller
10.1. Chọn sai gioăng cho nước giải nhiệt
Nước giải nhiệt hoặc nước tuần hoàn có thể có hóa chất xử lý, cặn hoặc thành phần gây ăn mòn nhẹ. Nếu chọn gioăng không phù hợp, van có thể rò hoặc nhanh xuống cấp.
10.2. Chọn tay gạt cho đường ống quá lớn
Với đường ống lớn, tay gạt có thể nặng và khó kiểm soát. Nên dùng tay quay hộp số hoặc điều khiển tự động cho các size lớn để vận hành nhẹ và an toàn hơn.
10.3. Lắp sai tiêu chuẩn mặt bích
Van đúng DN nhưng sai tiêu chuẩn mặt bích có thể lệch lỗ bulong, khó lắp hoặc rò khi chạy thử. Cần kiểm tra JIS, ANSI, DIN, PN hoặc tiêu chuẩn theo bản vẽ.
10.4. Không tính đến đọng sương và bảo ôn
Hệ nước lạnh dễ đọng sương. Nếu không bọc bảo ôn hợp lý hoặc để nước đọng quanh van, bulong và tay van có thể bị oxy hóa. Khi bảo ôn, cũng cần chừa khoảng thao tác để đóng mở van.
11. Bảo trì van bướm KITZ trong hệ chiller
Van bướm trong hệ chiller nên được kiểm tra định kỳ, đặc biệt ở các tuyến nước lạnh, nước giải nhiệt, gần bơm, gần chiller và khu vực có đọng sương. Cần kiểm tra tình trạng rò rỉ, tay gạt, tay quay, actuator, bulong, gioăng, cánh van và khả năng đóng mở.
Nếu hệ nước tuần hoàn có nhiều cặn, nên kiểm tra y lọc và xả cặn theo kế hoạch. Nếu van đóng mở nặng, rò tại mặt bích hoặc có tiếng rung bất thường, cần xử lý sớm để tránh ảnh hưởng đến lưu lượng và hiệu suất làm lạnh.
12. Kết luận
Van bướm KITZ phù hợp với hệ thống làm mát chiller, đặc biệt ở các tuyến nước lạnh, nước hồi, nước giải nhiệt, nước tuần hoàn, AHU, FCU, cooling tower và phòng máy có đường ống vừa đến lớn. Ưu điểm của van bướm là gọn, nhẹ, dễ lắp, thao tác nhanh và phù hợp với nhiều hệ HVAC công nghiệp.
Để chọn đúng, cần kiểm tra DN, áp lực, lưu lượng, vật liệu thân van, vật liệu cánh van, gioăng làm kín, kiểu kết nối, kiểu vận hành và vị trí lắp đặt. Với đường ống lớn, nên ưu tiên tay quay hoặc điều khiển tự động. Người dùng có thể tham khảo danh mục Van bướm KITZ để lựa chọn sản phẩm phù hợp với hệ chiller, HVAC, nước lạnh và nước giải nhiệt thực tế.
