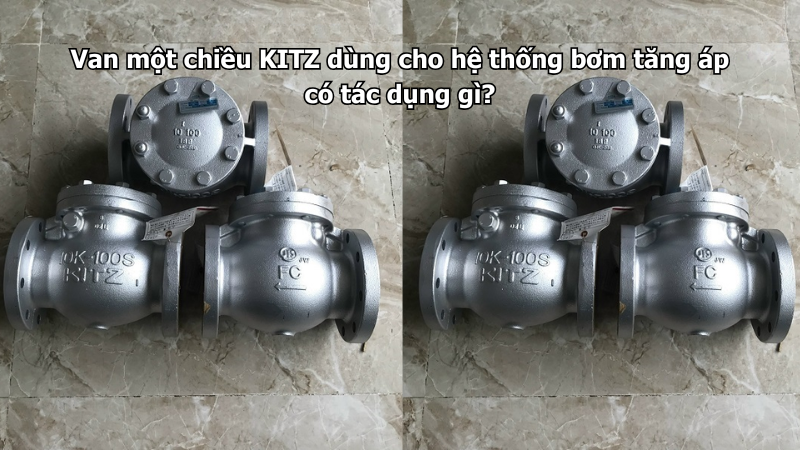

Van điều khiểnVan một chiều KITZ dùng cho hệ thống bơm tăng áp có tác dụng gì?
Hệ thống bơm tăng áp được dùng để nâng áp lực nước cho tòa nhà, chung cư, khách sạn, nhà máy, hệ thống cấp nước sinh hoạt, nước sản xuất, PCCC, HVAC và các tuyến nước lên tầng cao. Trong hệ thống này, van một chiều là thiết bị rất quan trọng vì giúp kiểm soát hướng dòng chảy, bảo vệ máy bơm và giữ áp lực ổn định sau khi bơm dừng.
Van KITZ chính hãng có nhiều dòng van dùng cho nước, hơi, khí nén, dầu, HVAC, PCCC và hệ thống công nghiệp. Với hệ thống bơm tăng áp, van một chiều KITZ thường được lắp sau máy bơm để ngăn nước chảy ngược, hạn chế tụt áp, giảm nguy cơ bơm quay ngược và giúp hệ thống vận hành ổn định hơn.
Bài viết dưới đây sẽ giúp bạn hiểu rõ van một chiều KITZ dùng cho hệ thống bơm tăng áp có tác dụng gì, nên lắp ở đâu, cần chọn loại nào và cần lưu ý gì để hạn chế kêu, rung, rò hoặc nước hồi ngược.
1. Van một chiều KITZ là gì?
Van một chiều KITZ là loại van chỉ cho nước đi theo một chiều nhất định và tự động đóng lại khi dòng nước có xu hướng chảy ngược. Van không cần tay gạt hay tay quay để đóng mở trong quá trình vận hành bình thường.
Trong hệ bơm tăng áp, van một chiều thường được lắp ở đường đẩy sau bơm, sau cụm bơm hoặc tại các vị trí cần chống nước hồi ngược về bơm, bồn chứa hoặc tuyến nước phía trước.
1.1. Nguyên lý hoạt động cơ bản
Khi máy bơm chạy, áp lực nước đẩy lá van, đĩa van hoặc lõi van mở ra để nước đi qua. Khi bơm dừng hoặc áp phía sau lớn hơn phía trước, van sẽ tự đóng lại để ngăn nước chảy ngược.
Nhờ cơ chế này, van một chiều giúp hệ thống tăng áp giữ được hướng dòng chảy ổn định mà không cần người vận hành đóng mở thủ công.
1.2. Vì sao hệ bơm tăng áp cần van một chiều?
Bơm tăng áp thường làm việc theo áp lực cài đặt. Nếu không có van một chiều, nước phía sau bơm có thể chảy ngược về phía trước khi bơm dừng. Điều này làm tụt áp, khiến bơm khởi động lại liên tục, gây hao điện, giảm tuổi thọ bơm và làm hệ thống cấp nước không ổn định.
2. Van một chiều KITZ dùng cho hệ thống bơm tăng áp có tác dụng gì?
Van một chiều KITZ trong hệ thống bơm tăng áp có tác dụng chính là chống nước hồi ngược, bảo vệ máy bơm, giữ áp lực đường ống, hạn chế bơm chạy lại liên tục, giảm va đập nước, hỗ trợ hệ thống vận hành ổn định và bảo vệ các thiết bị phía trước.
Nếu chọn đúng loại và lắp đúng vị trí, van một chiều giúp hệ tăng áp làm việc bền hơn, giảm sự cố và hạn chế tiếng kêu, rung trong quá trình vận hành.
3. Tác dụng 1: Ngăn nước chảy ngược về máy bơm
Đây là tác dụng quan trọng nhất. Khi bơm dừng, cột nước phía sau bơm có xu hướng chảy ngược về phía bơm do chênh lệch áp lực hoặc trọng lực, đặc biệt ở hệ cấp nước lên cao.
Van một chiều KITZ sẽ tự đóng lại để chặn dòng nước hồi ngược, giúp bảo vệ bơm và giữ cho hệ thống không bị mất áp đột ngột.
3.1. Nếu không có van một chiều sẽ xảy ra gì?
Nếu không có van một chiều, nước có thể chảy ngược qua bơm, làm cánh bơm quay ngược, gây tụt áp đường ống, phát sinh tiếng ồn và khiến hệ điều khiển áp lực hoạt động không ổn định.
Với hệ bơm tăng áp nhiều tầng hoặc nhiều cụm bơm, nước hồi ngược còn có thể ảnh hưởng đến bơm dự phòng hoặc bơm đang không hoạt động.
4. Tác dụng 2: Giữ áp ổn định trong đường ống
Hệ bơm tăng áp cần duy trì áp lực ổn định để cấp nước đều cho các tầng, các khu vực hoặc thiết bị sử dụng. Khi van một chiều hoạt động tốt, nước phía sau bơm được giữ lại trong đường ống, giúp hạn chế tụt áp sau khi bơm dừng.
Điều này giúp hệ thống vận hành êm hơn, người dùng ít gặp tình trạng lúc nước mạnh, lúc nước yếu.
4.1. Hạn chế bơm đóng ngắt liên tục
Nếu nước hồi ngược làm áp lực tụt nhanh, bộ điều khiển áp suất có thể kích hoạt bơm chạy lại liên tục. Tình trạng này làm bơm nóng, hao điện và giảm tuổi thọ.
Van một chiều kín tốt giúp hạn chế hiện tượng tụt áp giả, từ đó giảm số lần bơm khởi động không cần thiết.
5. Tác dụng 3: Bảo vệ máy bơm tăng áp
Máy bơm tăng áp là thiết bị có chi phí cao và ảnh hưởng trực tiếp đến toàn bộ hệ thống nước. Van một chiều giúp bảo vệ bơm khỏi dòng chảy ngược, áp lực hồi và va đập nước khi bơm dừng.
Nếu nước chảy ngược liên tục qua bơm, cánh bơm, phớt bơm, bạc đạn và động cơ có thể bị ảnh hưởng theo thời gian.
5.1. Giảm nguy cơ quay ngược bơm
Dòng nước hồi có thể làm cánh bơm quay ngược hoặc tạo lực tác động ngược lên cụm bơm. Van một chiều giúp chặn dòng hồi này, bảo vệ cơ cấu bên trong bơm.
5.2. Hỗ trợ bơm khởi động ổn định hơn
Khi áp lực phía sau được giữ ổn định, bơm không phải liên tục bù áp cho lượng nước hồi ngược. Hệ thống nhờ đó vận hành ổn định và ít dao động hơn.
6. Tác dụng 4: Giảm va đập nước và tiếng ồn
Trong một số hệ thống, khi bơm dừng đột ngột, nước có thể đổi hướng hoặc dội áp, gây tiếng va đập trong đường ống. Van một chiều phù hợp giúp hạn chế dòng nước hồi ngược và giảm tác động lên đường ống.
Tuy nhiên, nếu chọn sai loại van, lắp quá sát bơm, lưu lượng quá thấp hoặc van quá lớn, van một chiều cũng có thể bị kêu, rung hoặc đóng mở không ổn định. Vì vậy, cần chọn đúng loại và bố trí đúng kỹ thuật.
7. Tác dụng 5: Bảo vệ thiết bị phía trước và phía sau
Van một chiều không chỉ bảo vệ bơm mà còn giúp bảo vệ đồng hồ, bình tích áp, bộ lọc, van điều khiển, đường ống, thiết bị đo và các nhánh cấp nước.
Trong hệ bơm tăng áp, nếu áp lực hồi ngược không được kiểm soát, một số thiết bị có thể chịu áp không mong muốn hoặc hoạt động sai chức năng.
8. Bảng tác dụng của van một chiều KITZ trong hệ bơm tăng áp
| Tác dụng | Ý nghĩa trong hệ bơm tăng áp | Lợi ích thực tế |
|---|---|---|
| Chống nước chảy ngược | Ngăn nước hồi về bơm khi bơm dừng | Bảo vệ bơm và đường ống |
| Giữ áp đường ống | Hạn chế tụt áp sau bơm | Nước cấp ổn định hơn |
| Bảo vệ cánh bơm | Tránh dòng hồi làm bơm quay ngược | Tăng tuổi thọ bơm |
| Giảm bơm chạy lại liên tục | Hạn chế tụt áp giả | Tiết kiệm điện, giảm hao mòn |
| Giảm va đập nước | Kiểm soát dòng nước đảo chiều | Giảm tiếng ồn, rung đường ống |
| Bảo vệ bình tích áp | Duy trì áp lực ổn định hơn | Hệ tăng áp làm việc đều |
| Bảo vệ thiết bị đo | Hạn chế áp hồi bất thường | Đồng hồ, cảm biến bền hơn |
| Hỗ trợ bảo trì | Cô lập chiều dòng khi sửa chữa | Dễ kiểm tra hệ thống hơn |
9. Van một chiều KITZ nên lắp ở đâu trong hệ bơm tăng áp?
9.1. Lắp sau máy bơm
Vị trí phổ biến nhất là sau đầu đẩy của máy bơm. Tại đây, van một chiều có nhiệm vụ ngăn nước từ đường ống phía sau chảy ngược về bơm khi bơm dừng.
Sau van một chiều thường có thêm van khóa để thuận tiện bảo trì, hoặc bố trí theo cụm thiết kế gồm bơm, khớp nối mềm, van một chiều, van khóa, đồng hồ áp và đường ống chính.
9.2. Lắp sau cụm bơm tăng áp
Với cụm bơm nhiều máy, mỗi bơm thường cần một van một chiều riêng trên đường đẩy để ngăn nước từ bơm đang chạy chảy ngược qua bơm đang dừng.
Ngoài ra, trên tuyến chính sau cụm bơm có thể có thêm van khóa, đồng hồ áp, bình tích áp hoặc thiết bị điều khiển theo thiết kế.
9.3. Lắp trên tuyến nước đứng
Nếu bơm tăng áp đẩy nước lên tầng cao, van một chiều thường rất cần thiết để chống cột nước tụt ngược xuống khi bơm dừng. Với đường ống đứng, cần chọn loại van phù hợp tư thế lắp và hướng dòng chảy từ dưới lên.
10. Bảng gợi ý vị trí lắp van một chiều trong hệ tăng áp
| Vị trí lắp | Có nên lắp van một chiều không? | Lưu ý |
|---|---|---|
| Sau từng máy bơm | Nên lắp | Chống nước hồi qua bơm đang dừng |
| Sau cụm bơm chính | Có thể cần theo thiết kế | Kiểm soát dòng hồi trên tuyến chính |
| Đường ống đứng lên tầng cao | Nên lắp đúng loại | Kiểm tra hướng dòng từ dưới lên |
| Sau bơm tăng áp sinh hoạt | Nên lắp | Giữ áp và bảo vệ bơm |
| Sau bơm PCCC | Theo thiết kế PCCC | Cần đúng tiêu chuẩn dự án |
| Trước bình tích áp | Tùy sơ đồ hệ thống | Đối chiếu thiết kế cụm bơm |
| Sau đồng hồ tổng nếu có bơm tăng áp | Có thể cần | Tránh áp hồi về đồng hồ |
| Gần co cút hoặc đầu ra bơm | Cần cân nhắc | Tránh rung, kêu do dòng chảy rối |
11. Nên chọn loại van một chiều KITZ nào cho bơm tăng áp?
11.1. Van một chiều lá lật
Van một chiều lá lật được dùng khá phổ biến trong hệ nước. Loại này phù hợp với nhiều tuyến đường ống nếu lưu lượng đủ ổn định để mở lá van. Khi lắp sau bơm, cần chú ý vị trí lắp để hạn chế lá van bị rung hoặc kêu.
11.2. Van một chiều lò xo
Van một chiều lò xo có cơ cấu đóng hỗ trợ bằng lò xo, thường giúp đóng nhanh hơn trong một số điều kiện. Loại này có thể phù hợp với hệ tăng áp cần phản hồi nhanh, nhưng cần kiểm tra áp lực mở và tổn thất áp.
11.3. Van một chiều dạng wafer hoặc cánh bướm
Với đường ống lớn, hệ bơm tăng áp công nghiệp hoặc hệ HVAC, van một chiều dạng wafer có thể được cân nhắc. Cần kiểm tra tiêu chuẩn mặt bích, hướng lắp, áp lực, lưu lượng và khoảng cách với bơm.
12. Tiêu chí chọn van một chiều KITZ cho hệ bơm tăng áp
12.1. Chọn đúng DN
Van phải đúng với kích cỡ đường ống. Nếu chọn van quá lớn so với lưu lượng thực tế, đĩa van hoặc lá van có thể không mở ổn định, gây rung và tiếng kêu. Nếu chọn quá nhỏ, hệ thống có thể bị tụt áp và giảm lưu lượng.
12.2. Chọn đúng áp lực
Cần kiểm tra áp lực làm việc, áp lực tối đa và áp lực thử của hệ tăng áp. Van một chiều phải chịu được áp lực sau bơm, không chỉ áp lực nước đầu vào.
12.3. Kiểm tra áp lực mở
Áp lực mở là lực cần thiết để đĩa van hoặc lá van mở ra. Nếu bơm yếu, lưu lượng thấp hoặc chọn sai loại van, van có thể mở không hết, gây nước yếu, kêu hoặc rung.
12.4. Chọn đúng vật liệu
Vật liệu thân van, đĩa van, lò xo, seat và gioăng cần phù hợp với nước sạch, nước nóng, nước xử lý hoặc môi trường thực tế. Nếu nước có cặn hoặc hóa chất xử lý nhẹ, cần kiểm tra khả năng tương thích vật liệu.
12.5. Chọn đúng kiểu kết nối
Đường ống nhỏ có thể dùng nối ren, đường ống lớn thường dùng mặt bích hoặc wafer. Cần kiểm tra đúng tiêu chuẩn ren, mặt bích, số lỗ bulong và gioăng làm kín.
13. Bảng checklist chọn van một chiều KITZ cho bơm tăng áp
| Hạng mục cần kiểm tra | Nội dung cần xác định | Gợi ý chọn đúng |
|---|---|---|
| Vị trí lắp | Sau từng bơm, sau cụm bơm, ống đứng | Chọn theo sơ đồ hệ thống |
| Kích cỡ DN | DN15, DN25, DN50, DN100 hoặc lớn hơn | Đúng với đường ống và lưu lượng |
| Áp lực | Áp lực sau bơm, áp lực tối đa | Không chọn thấp hơn hệ thống |
| Lưu lượng | Lưu lượng bơm thực tế | Tránh chọn van quá lớn |
| Áp lực mở | Bơm có đủ lực mở van không | Quan trọng với lưu lượng thấp |
| Loại van | Lá lật, lò xo, wafer | Chọn theo vị trí và tư thế lắp |
| Hướng lắp | Ngang, đứng, dòng từ dưới lên | Đối chiếu catalogue |
| Vật liệu | Đồng, gang, inox hoặc vật liệu khác | Phù hợp nước và môi trường |
| Kiểu kết nối | Ren, mặt bích, wafer | Phù hợp hệ thống hiện có |
| Khoảng cách với bơm | Có quá sát đầu ra bơm không | Hạn chế rung, kêu |
| Cặn bẩn | Nước có cặn, rác, mạt hàn không | Vệ sinh ống, cân nhắc y lọc |
| Hồ sơ kỹ thuật | Catalogue, CO, CQ, bảo hành | Cần cho nghiệm thu dự án |
14. Checklist lắp đặt van một chiều KITZ sau bơm tăng áp
| Việc cần kiểm tra | Cách thực hiện | Mục đích |
|---|---|---|
| Xác định chiều dòng chảy | Xem mũi tên trên thân van | Tránh lắp ngược |
| Vệ sinh đường ống | Xả cặn, rác, mạt hàn trước khi lắp | Tránh kẹt đĩa hoặc lá van |
| Căn chỉnh kết nối | Ren hoặc mặt bích thẳng tâm | Hạn chế rò, lệch van |
| Chừa khoảng hợp lý sau bơm | Không lắp quá sát nếu điều kiện cho phép | Giảm dòng chảy rối |
| Kiểm tra giá đỡ ống | Không để van chịu tải đường ống | Giảm rung, rò |
| Siết kết nối đúng lực | Ren vừa đủ, bích siết đều | Tránh nứt, lệch, rò |
| Chạy thử từ từ | Tăng áp và lưu lượng từng bước | Kiểm tra van mở ổn định |
| Dừng bơm kiểm tra hồi nước | Quan sát áp và tiếng nước hồi | Đánh giá độ kín của van |
| Nghe tiếng kêu | Kiểm tra rung, lạch cạch | Phát hiện chọn sai loại hoặc sai vị trí |
| Ghi nhãn van | Ghi chiều dòng và chức năng | Dễ vận hành, bảo trì |
15. Lỗi thường gặp khi dùng van một chiều cho bơm tăng áp
15.1. Lắp ngược chiều dòng chảy
Đây là lỗi nghiêm trọng nhất. Nếu lắp ngược, nước có thể không đi qua hoặc van không chống được nước chảy ngược. Trước khi lắp, cần kiểm tra mũi tên trên thân van.
15.2. Chọn van quá lớn
Van quá lớn so với lưu lượng bơm khiến đĩa van hoặc lá van không mở ổn định, dễ rung, kêu lạch cạch và đóng không kín.
15.3. Lắp quá sát đầu ra bơm
Dòng nước ngay sau bơm thường chưa ổn định. Nếu lắp van một chiều quá sát, van có thể chịu dòng chảy rối, gây rung và tiếng kêu.
15.4. Không vệ sinh đường ống trước khi lắp
Cặn, rác hoặc mạt hàn có thể kẹt vào đĩa van, khiến van không đóng kín. Đây là nguyên nhân phổ biến gây nước hồi ngược sau khi lắp mới.
15.5. Không kiểm tra áp lực mở
Nếu áp lực hoặc lưu lượng không đủ, van có thể mở không hết, làm nước yếu hoặc gây tiếng kêu. Cần chọn loại van phù hợp với thông số bơm.
16. Dấu hiệu van một chiều sau bơm tăng áp đang có vấn đề
Một số dấu hiệu cần kiểm tra gồm bơm chạy lại liên tục, áp lực tụt nhanh sau khi bơm dừng, nước chảy ngược, van phát tiếng lạch cạch, đường ống rung, nước yếu hoặc bơm nóng bất thường.
Nếu gặp các dấu hiệu này, cần kiểm tra van một chiều, bình tích áp, cảm biến áp lực, đường ống, cặn bẩn và vị trí lắp đặt. Không nên kết luận ngay là bơm hỏng khi chưa kiểm tra van một chiều.
17. Bảo trì van một chiều KITZ trong hệ bơm tăng áp
Van một chiều trong hệ bơm tăng áp nên được kiểm tra định kỳ, đặc biệt ở hệ cấp nước sinh hoạt, nhà máy, PCCC, HVAC hoặc hệ nước lên tầng cao. Cần kiểm tra tiếng kêu, rung, rò rỉ, khả năng giữ áp và hiện tượng nước hồi ngược.
Nếu hệ thống có y lọc, cần vệ sinh lưới lọc để hạn chế cặn đi vào van. Nếu van kêu hoặc đóng không kín, cần kiểm tra cặn kẹt, lưu lượng, áp lực mở, độ mòn seat và vị trí lắp sau bơm.
18. Kết luận
Van một chiều KITZ dùng cho hệ thống bơm tăng áp có tác dụng chống nước chảy ngược, giữ áp ổn định, bảo vệ máy bơm, giảm nguy cơ bơm chạy lại liên tục, hạn chế va đập nước và bảo vệ các thiết bị trong hệ thống. Đây là thiết bị quan trọng trong cụm bơm tăng áp, đặc biệt ở đường đẩy sau bơm và các tuyến nước lên cao.
Để van hoạt động ổn định, cần chọn đúng DN, áp lực, lưu lượng, áp lực mở, loại van, vật liệu, kiểu kết nối và vị trí lắp đặt. Không nên lắp ngược chiều, chọn van quá lớn hoặc lắp quá sát bơm. Người dùng có thể tham khảo danh mục Van 1 chiều KITZ để lựa chọn sản phẩm phù hợp với hệ bơm tăng áp, cấp nước, PCCC, HVAC hoặc xử lý nước thực tế.
