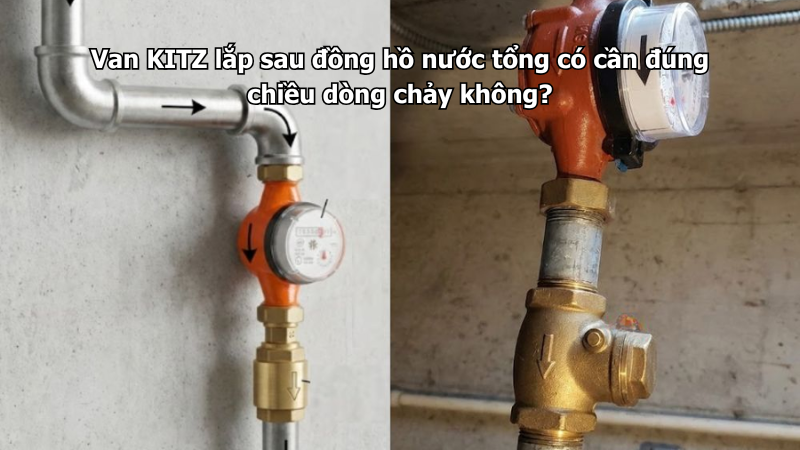

Van điều khiểnVan KITZ lắp sau đồng hồ nước tổng có cần đúng chiều dòng chảy không?
Đồng hồ nước tổng là thiết bị đo lưu lượng nước đầu vào cho nhà máy, tòa nhà, khu dân cư, hệ thống cấp nước sản xuất hoặc tuyến cấp nước chính. Sau đồng hồ nước tổng thường bố trí thêm các loại van KITZ như van khóa, van một chiều, y lọc hoặc van điều tiết tùy thiết kế. Trong đó, vấn đề nhiều người hay bỏ qua là chiều dòng chảy khi lắp van.
Van KITZ chính hãng có nhiều dòng van dùng cho hệ thống nước, hơi, khí nén, dầu, HVAC, PCCC và xử lý nước. Khi lắp sau đồng hồ nước tổng, một số loại van bắt buộc phải đúng chiều dòng chảy, đặc biệt là van một chiều, y lọc, van cầu và một số dòng van điều khiển. Nếu lắp sai chiều, hệ thống có thể nước yếu, kêu, rung, rò hoặc thiết bị không hoạt động đúng chức năng.
Bài viết dưới đây sẽ giúp bạn hiểu rõ van KITZ lắp sau đồng hồ nước tổng có cần đúng chiều dòng chảy không, loại van nào cần kiểm tra mũi tên, vị trí lắp ra sao và cần tránh những lỗi nào khi thi công.
1. Vì sao sau đồng hồ nước tổng thường cần lắp van?
Sau đồng hồ nước tổng là vị trí quan trọng vì đây là điểm đầu vào của toàn bộ hệ thống nước phía sau. Van tại vị trí này giúp khóa nước khi bảo trì, cô lập tuyến, chống nước chảy ngược, lọc cặn hoặc bảo vệ thiết bị phía sau.
Nếu không bố trí van hợp lý, khi cần thay đồng hồ, vệ sinh đường ống, sửa bơm, thay thiết bị hoặc kiểm tra rò rỉ, người vận hành có thể phải dừng cả hệ thống.
1.1. Van sau đồng hồ nước tổng có vai trò gì?
Tùy từng hệ thống, van sau đồng hồ nước tổng có thể dùng để khóa tuyến chính, chống chảy ngược, xả áp, lọc rác, bảo vệ bơm tăng áp hoặc chia nước cho các nhánh phía sau.
Với công trình lớn, cụm sau đồng hồ thường cần bố trí có thứ tự rõ ràng để dễ vận hành, bảo trì và kiểm soát dòng nước.
1.2. Vì sao chiều dòng chảy lại quan trọng?
Chiều dòng chảy quyết định van có hoạt động đúng chức năng hay không. Một số van chỉ cho nước đi theo một hướng hoặc có cấu tạo bên trong phụ thuộc vào hướng nước đi. Nếu lắp ngược, van có thể không mở, không đóng kín, không lọc đúng, không điều tiết đúng hoặc gây tụt áp bất thường.
2. Van KITZ lắp sau đồng hồ nước tổng có cần đúng chiều dòng chảy không?
Có. Van KITZ lắp sau đồng hồ nước tổng cần kiểm tra đúng chiều dòng chảy, đặc biệt với các loại van có mũi tên trên thân van hoặc có cấu tạo phụ thuộc hướng nước. Van một chiều, y lọc, van cầu và một số van điều khiển cần lắp đúng chiều để hoạt động ổn định.
Với van bi hoặc van cổng dùng để đóng mở đơn thuần, nhiều model có thể không yêu cầu chiều nghiêm ngặt như van một chiều. Tuy nhiên, người lắp vẫn nên kiểm tra catalogue, ký hiệu trên thân van và bản vẽ kỹ thuật để tránh nhầm lẫn.
3. Loại van KITZ nào bắt buộc chú ý chiều dòng chảy?
3.1. Van một chiều KITZ
Van một chiều là loại bắt buộc phải lắp đúng chiều. Trên thân van thường có mũi tên chỉ hướng dòng chảy. Nếu lắp ngược, nước có thể không đi qua hoặc van không chống được nước chảy ngược.
Sau đồng hồ nước tổng, van một chiều thường được dùng để ngăn nước hồi ngược về đồng hồ, tuyến cấp nước phía trước hoặc hệ thống cấp nước công cộng.
3.2. Y lọc KITZ
Y lọc cần lắp đúng chiều để dòng nước đi qua lưới lọc đúng cách. Nếu lắp sai chiều, cặn có thể không được giữ đúng vị trí, việc vệ sinh lưới lọc khó khăn hoặc hiệu quả lọc giảm.
Y lọc sau đồng hồ nước tổng thường được dùng để bảo vệ van, bơm, đồng hồ phụ, thiết bị điều khiển hoặc đường ống phía sau khỏi cặn.
3.3. Van cầu KITZ
Van cầu thường có hướng dòng chảy khuyến nghị. Nếu lắp ngược chiều, van có thể vận hành nặng, gây tiếng ồn, ảnh hưởng khả năng điều tiết hoặc làm tăng tổn thất áp.
Nếu sau đồng hồ nước tổng có vị trí cần điều tiết lưu lượng, cần kiểm tra kỹ chiều mũi tên hoặc hướng lắp theo catalogue.
3.4. Van điều khiển
Một số dòng van điều khiển có hướng dòng chảy rõ ràng để đảm bảo đóng mở, điều tiết hoặc phản hồi tín hiệu đúng. Nếu lắp ngược, van có thể hoạt động sai, rung, kêu hoặc không đạt lưu lượng mong muốn.
3.5. Van bi và van cổng
Van bi và van cổng dùng để khóa mở thông thường có thể linh hoạt hơn về chiều dòng chảy ở nhiều trường hợp. Tuy nhiên, nếu model có ký hiệu hướng dòng, có cấu tạo đặc biệt hoặc lắp trong cụm đồng hồ theo bản vẽ, vẫn cần tuân thủ đúng hướng lắp.
4. Bảng kiểm tra chiều dòng chảy theo từng loại van KITZ
| Loại van KITZ | Có cần chú ý chiều dòng chảy không? | Lưu ý khi lắp sau đồng hồ tổng |
|---|---|---|
| Van một chiều KITZ | Bắt buộc | Mũi tên phải trùng hướng nước đi |
| Y lọc KITZ | Bắt buộc | Bầu lọc đặt đúng tư thế, dễ vệ sinh |
| Van cầu KITZ | Nên kiểm tra kỹ | Lắp theo mũi tên hoặc hướng khuyến nghị |
| Van điều khiển | Bắt buộc với nhiều dòng | Đúng hướng để điều khiển ổn định |
| Van bi KITZ | Tùy model | Kiểm tra catalogue nếu có yêu cầu |
| Van cổng KITZ | Tùy model | Chủ yếu dùng khóa mở tuyến |
| Van bướm KITZ | Tùy model và kiểu lắp | Kiểm tra gioăng, cánh, tiêu chuẩn bích |
| Van xả khí nếu có | Cần đúng vị trí chức năng | Lắp tại điểm cao phù hợp thiết kế |
5. Sau đồng hồ nước tổng nên bố trí van theo thứ tự nào?
Thứ tự bố trí phụ thuộc vào thiết kế hệ thống, yêu cầu đơn vị cấp nước, không gian lắp đặt và chức năng từng thiết bị. Tuy nhiên, một cụm phổ biến thường gồm đồng hồ nước tổng, van khóa, van một chiều, y lọc, đồng hồ áp hoặc thiết bị khác tùy công trình.
Điều quan trọng là từng thiết bị phải có đủ không gian thao tác, đúng chiều nước chảy và dễ bảo trì.
5.1. Van khóa sau đồng hồ
Van khóa sau đồng hồ giúp cô lập hệ thống phía sau khi sửa chữa. Có thể dùng van bi, van cổng hoặc van bướm tùy kích cỡ đường ống.
Với đường ống nhỏ, van bi thao tác nhanh. Với đường ống chính kích cỡ lớn, van cổng hoặc van bướm thường được cân nhắc nhiều hơn.
5.2. Van một chiều sau đồng hồ
Van một chiều giúp chống nước chảy ngược. Vị trí này đặc biệt quan trọng nếu hệ phía sau có bơm tăng áp, bồn chứa, hệ tuần hoàn hoặc nguy cơ áp lực phía sau đẩy ngược về đồng hồ.
5.3. Y lọc sau đồng hồ
Y lọc giúp giữ cặn, rác nhỏ hoặc mạt đường ống trước khi nước đi vào bơm, van điều khiển hoặc thiết bị nhạy cảm. Khi lắp y lọc, cần bố trí bầu lọc ở vị trí có thể tháo lưới và xả cặn.
6. Bảng gợi ý bố trí van KITZ sau đồng hồ nước tổng
| Vị trí trong cụm sau đồng hồ | Loại van nên cân nhắc | Lưu ý chính |
|---|---|---|
| Ngay sau đồng hồ | Van khóa KITZ | Dễ đóng nước khi bảo trì |
| Trước bơm tăng áp | Van khóa, y lọc | Bảo vệ bơm khỏi cặn |
| Sau bơm tăng áp | Van một chiều, van khóa | Chống nước hồi ngược |
| Trước thiết bị điều khiển | Y lọc, van khóa | Bảo vệ thiết bị phía sau |
| Tuyến chia nhánh chính | Van cổng, van bướm, van bi | Cô lập từng khu vực |
| Tuyến xả cặn | Van bi KITZ | Bố trí nơi xả an toàn |
| Tuyến bypass nếu có | Van khóa phù hợp | Gắn nhãn tránh mở nhầm |
| Đường ống lớn | Van cổng hoặc van bướm | Kiểm tra tiêu chuẩn mặt bích |
7. Dấu hiệu van lắp sai chiều sau đồng hồ nước tổng
7.1. Nước yếu hoặc không có nước
Nếu van một chiều hoặc y lọc bị lắp ngược, nước có thể không đi qua hoặc lưu lượng bị giảm mạnh. Đây là dấu hiệu thường gặp sau khi thi công mới hoặc thay van.
7.2. Van kêu, rung khi nước chảy
Van một chiều lắp sai chiều, sai vị trí hoặc quá gần bơm có thể gây tiếng kêu, rung, lạch cạch. Dòng chảy rối sau đồng hồ, co cút hoặc bơm cũng có thể làm van hoạt động không ổn định.
7.3. Đồng hồ nước quay bất thường
Nếu không có van một chiều phù hợp hoặc van một chiều lắp sai, nước có thể dao động hoặc hồi ngược trong một số điều kiện, làm đồng hồ ghi nhận bất thường tùy hệ thống.
7.4. Y lọc nhanh nghẹt hoặc khó vệ sinh
Y lọc lắp sai chiều hoặc sai tư thế có thể giữ cặn không đúng vị trí, khó tháo lưới hoặc khiến việc vệ sinh không hiệu quả.
7.5. Rò tại mối nối sau khi lắp
Nếu lắp sai chiều rồi phải cố xoay, ép đường ống hoặc siết lệch mặt bích, hệ thống có thể rò tại ren, mặt bích hoặc thân van.
8. Checklist kiểm tra trước khi lắp van KITZ sau đồng hồ nước tổng
| Hạng mục cần kiểm tra | Nội dung cần xác định | Gợi ý thực hiện |
|---|---|---|
| Hướng nước đi | Từ nguồn vào hệ thống phía sau | Đánh dấu chiều trên đường ống |
| Loại van | Van bi, cổng, bướm, một chiều, y lọc | Xác định chức năng từng van |
| Mũi tên trên thân van | Có hay không | Nếu có, phải lắp đúng hướng |
| Kích cỡ DN | DN15, DN25, DN50, DN100 hoặc lớn hơn | Đúng với đường ống |
| Áp lực hệ thống | Áp lực cấp nước, bơm tăng áp | Chọn đúng cấp áp |
| Kiểu kết nối | Ren, mặt bích, wafer | Phù hợp hệ thống hiện có |
| Không gian thao tác | Có đủ chỗ đóng mở không | Chừa khoảng tay gạt, tay quay |
| Không gian bảo trì | Có tháo được y lọc, van không | Không lắp sát tường, sát sàn |
| Khoảng cách với bơm | Có quá sát đầu ra bơm không | Hạn chế rung và kêu |
| Vị trí xả nước | Có nơi xả an toàn không | Tránh xả vào tủ điện, thiết bị |
| Nhãn nhận diện | Có ghi chức năng từng van không | Tránh thao tác nhầm |
9. Checklist lắp đặt đúng chiều dòng chảy
| Việc cần làm | Cách kiểm tra | Mục đích |
|---|---|---|
| Xác định nguồn nước | Xem nước đi từ ngoài vào trong hệ thống | Biết chiều lắp van |
| Đánh dấu trên ống | Dùng bút hoặc tem đánh dấu mũi tên | Tránh nhầm khi thi công |
| Kiểm tra thân van | Tìm mũi tên hoặc ký hiệu flow | Lắp đúng hướng nhà sản xuất |
| Đối chiếu bản vẽ | Kiểm tra cụm đồng hồ và van | Đúng thiết kế ban đầu |
| Lắp thử trước khi siết | Đặt van đúng chiều rồi mới siết | Tránh tháo lại nhiều lần |
| Siết ren hoặc bulong đều | Không ép lệch van | Hạn chế rò rỉ |
| Mở nước từ từ | Tăng áp từng bước | Kiểm tra van hoạt động |
| Quan sát đồng hồ | Theo dõi lưu lượng, áp lực | Phát hiện bất thường |
| Kiểm tra tiếng kêu | Nghe rung, lạch cạch, va đập | Phát hiện sai chiều hoặc sai vị trí |
| Ghi nhãn sau khi lắp | Ghi chiều dòng, chức năng van | Dễ vận hành sau này |
10. Có nên lắp van một chiều sau đồng hồ nước tổng không?
Trong nhiều hệ thống, van một chiều sau đồng hồ nước tổng là lựa chọn cần thiết để chống nước chảy ngược, đặc biệt nếu phía sau có bơm tăng áp, bồn chứa, hệ tuần hoàn hoặc nguy cơ áp lực ngược.
Tuy nhiên, vị trí và loại van một chiều cần theo thiết kế. Nếu chọn sai loại, lắp sai chiều hoặc lưu lượng không đủ mở van ổn định, van có thể gây kêu, rung hoặc làm nước yếu.
11. Có nên lắp y lọc sau đồng hồ nước tổng không?
Y lọc có thể hữu ích nếu nước đầu vào có cặn, rác nhỏ hoặc hệ phía sau có bơm, van điều khiển, đồng hồ phụ, thiết bị lọc hoặc thiết bị cần bảo vệ. Nhưng y lọc cũng cần được vệ sinh định kỳ, nếu không sẽ gây tụt áp và nước yếu.
Khi lắp y lọc sau đồng hồ, cần bố trí đúng chiều, đúng tư thế và đủ khoảng để tháo lưới lọc.
12. Lỗi thường gặp khi lắp van sau đồng hồ nước tổng
12.1. Không nhìn mũi tên trên thân van
Đây là lỗi rất phổ biến. Van một chiều, y lọc, van cầu hoặc van điều khiển thường có mũi tên dòng chảy. Nếu không kiểm tra trước khi siết, rất dễ lắp ngược.
12.2. Lắp quá sát đồng hồ hoặc bơm
Một số cụm lắp quá chật khiến dòng chảy không ổn định, khó bảo trì hoặc khó tháo thiết bị. Cần chừa khoảng thao tác và khoảng bảo trì hợp lý.
12.3. Không chừa khoảng tháo y lọc
Y lọc cần vệ sinh định kỳ. Nếu lắp sát tường hoặc sát sàn, khi cần tháo nắp lọc sẽ rất khó thao tác.
12.4. Chọn van không đúng áp lực
Sau đồng hồ tổng, nếu hệ phía sau có bơm tăng áp, áp lực có thể cao hơn tuyến nước cấp bình thường. Cần chọn van theo áp lực vận hành thực tế, không chỉ theo kích cỡ đường ống.
12.5. Không gắn nhãn chiều dòng chảy
Với cụm nhiều van, không gắn nhãn có thể khiến người vận hành đóng mở nhầm hoặc lắp sai khi thay thế sau này.
13. Bảo trì cụm van KITZ sau đồng hồ nước tổng
Cụm van sau đồng hồ nước tổng nên được kiểm tra định kỳ, đặc biệt tại các vị trí van một chiều, y lọc, mặt bích, ren, tay van và đồng hồ áp nếu có. Cần kiểm tra rò rỉ, tiếng kêu, độ rung, áp lực nước và tình trạng cặn trong y lọc.
Nếu nước yếu sau thời gian sử dụng, cần kiểm tra y lọc trước khi kết luận bơm yếu hoặc đồng hồ lỗi. Nếu van một chiều kêu hoặc không kín, cần kiểm tra hướng lắp, cặn kẹt, lưu lượng và áp lực mở.
14. Kết luận
Van KITZ lắp sau đồng hồ nước tổng cần đúng chiều dòng chảy, đặc biệt với van một chiều, y lọc, van cầu và một số van điều khiển. Việc lắp đúng chiều giúp hệ thống cấp nước ổn định, hạn chế nước yếu, kêu, rung, chảy ngược và khó bảo trì.
Khi lắp đặt, cần kiểm tra mũi tên trên thân van, bản vẽ kỹ thuật, hướng nước đi, kích cỡ DN, áp lực, kiểu kết nối, không gian thao tác và vị trí bảo trì. Với các hệ cần chống nước hồi ngược sau đồng hồ tổng hoặc sau bơm tăng áp, người dùng có thể tham khảo danh mục Van 1 chiều KITZ để lựa chọn sản phẩm phù hợp với hệ thống cấp nước thực tế.
