Hệ thống khí nén trong nhà máy thường dùng để cấp khí cho máy móc, xy lanh, van điều khiển, thiết bị đóng gói, máy CNC, dây chuyền sản xuất, hệ thổi bụi, hệ kẹp, hệ nâng hạ và nhiều cụm thiết bị tự động. Trên các tuyến khí nén, van bi KITZ được dùng khá phổ biến vì đóng mở nhanh, kín, dễ thao tác và phù hợp với nhiều vị trí cần cô lập thiết bị.

Van KITZ chính hãng có nhiều dòng van bi dùng cho nước, khí nén, dầu nhẹ, hơi, nước nóng và hệ thống công nghiệp. Khi chọn van bi KITZ cho khí nén, một câu hỏi rất thường gặp là nên dùng nối ren hay mặt bích. Câu trả lời phụ thuộc vào kích cỡ đường ống, áp lực, vị trí lắp đặt, yêu cầu tháo lắp, độ kín và quy mô hệ thống.

Bài viết dưới đây sẽ giúp bạn hiểu rõ van bi KITZ dùng cho khí nén nên chọn nối ren hay mặt bích, mỗi kiểu kết nối phù hợp với trường hợp nào và cần kiểm tra những tiêu chí gì trước khi lắp đặt.

1. Van bi KITZ dùng cho khí nén có phù hợp không?

Van bi KITZ có thể phù hợp với nhiều hệ thống khí nén nếu chọn đúng model, áp lực, vật liệu thân van, vật liệu seat, kiểu kết nối và kích cỡ đường ống. Ưu điểm của van bi là đóng mở bằng thao tác xoay 90 độ, giúp cô lập nhanh từng nhánh khí hoặc từng cụm thiết bị khi cần bảo trì.

Trong hệ khí nén, van bi thường được lắp tại đường cấp khí chính, nhánh khí vào máy, trước bộ lọc khí, trước cụm điều áp, trước thiết bị dùng khí, tuyến xả khí hoặc các vị trí cần đóng mở nhanh.

1.1. Vì sao khí nén cần van kín?

Khí nén rò rỉ qua khe nhỏ có thể làm tụt áp, tăng thời gian chạy máy nén, gây hao điện và làm thiết bị phía sau vận hành không ổn định. Vì vậy, van dùng cho khí nén cần có độ kín tốt, đóng mở chắc và phù hợp áp lực vận hành.

1.2. Vì sao kiểu kết nối quan trọng?

Nối ren và mặt bích ảnh hưởng trực tiếp đến độ kín, khả năng tháo lắp, chi phí thi công, độ chắc chắn và khả năng bảo trì. Với đường ống nhỏ, nối ren thường gọn và tiết kiệm. Với đường ống lớn hoặc tuyến khí chính, mặt bích thường thuận tiện hơn khi bảo trì và thay thế.

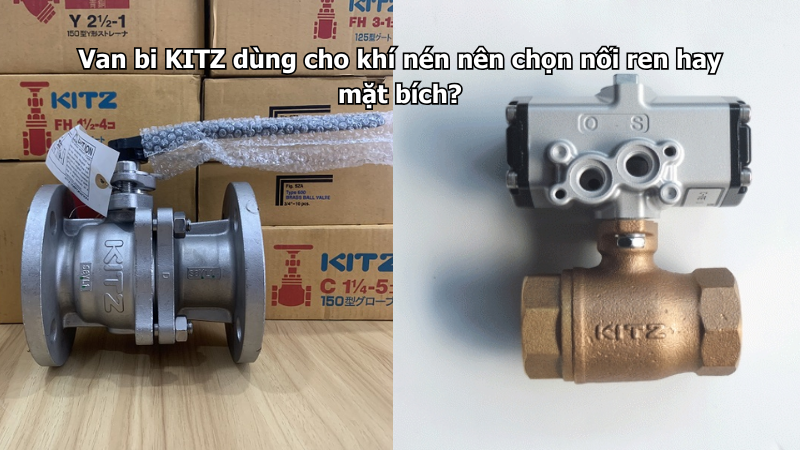

2. Van bi KITZ nối ren là gì?

Van bi KITZ nối ren là loại van có hai đầu ren để lắp trực tiếp với đường ống, phụ kiện ren hoặc đầu nối ren. Dòng này thường dùng cho các đường ống nhỏ đến vừa, hệ khí nén nhánh, máy móc, cụm thiết bị hoặc vị trí cần lắp gọn.

2.1. Ưu điểm của van bi nối ren

Van bi nối ren có thiết kế gọn, dễ lắp đặt, chi phí thi công thường thấp hơn và phù hợp với nhiều hệ thống khí nén trong nhà xưởng. Khi cần lắp tại các nhánh nhỏ, van ren giúp tiết kiệm không gian và thao tác nhanh.

2.2. Hạn chế của van bi nối ren

Điểm cần chú ý là mối nối ren phải được làm kín đúng kỹ thuật. Nếu quấn băng tan không đúng, siết lệch ren, dùng sai tiêu chuẩn ren hoặc siết quá lực, hệ thống có thể bị rò khí.

Với đường ống lớn, áp lực cao hoặc vị trí thường xuyên tháo lắp, nối ren có thể không thuận tiện bằng mặt bích.

3. Van bi KITZ mặt bích là gì?

Van bi KITZ mặt bích là loại van có hai đầu bích để kết nối với mặt bích đường ống bằng bulong và gioăng làm kín. Dòng này thường được dùng cho đường ống lớn hơn, tuyến khí chính, hệ công nghiệp, vị trí cần tháo lắp bảo trì thuận tiện hoặc hệ thống yêu cầu kết nối chắc chắn.

3.1. Ưu điểm của van bi mặt bích

Van mặt bích dễ tháo rời khi bảo trì, thay gioăng hoặc thay van. Với tuyến khí nén chính, mặt bích giúp việc quản lý, sửa chữa và thay thế thuận tiện hơn, nhất là ở các đường ống DN50, DN65, DN80 hoặc lớn hơn.

3.2. Hạn chế của van bi mặt bích

Van mặt bích cần nhiều không gian hơn, chi phí phụ kiện và thi công cao hơn so với nối ren. Khi lắp đặt, cần kiểm tra đúng tiêu chuẩn mặt bích, số lỗ bulong, đường kính lỗ, khoảng cách tâm lỗ và gioăng phù hợp.

Nếu siết bulong không đều hoặc mặt bích lệch tâm, hệ thống khí nén vẫn có thể bị rò.

4. Van bi KITZ khí nén nên chọn nối ren hay mặt bích?

Nếu hệ khí nén dùng đường ống nhỏ, nhánh cấp vào máy, vị trí thao tác gọn và áp lực trong giới hạn phù hợp, van bi KITZ nối ren thường là lựa chọn hợp lý. Nếu là tuyến khí chính, đường ống lớn, vị trí cần bảo trì định kỳ hoặc yêu cầu kết nối chắc chắn hơn, van bi KITZ mặt bích nên được cân nhắc.

Không nên chọn chỉ theo giá. Cần căn cứ vào DN, áp lực, tần suất tháo lắp, vị trí lắp, độ rung, yêu cầu vận hành và tiêu chuẩn đường ống.

5. Bảng so sánh van bi KITZ nối ren và mặt bích cho khí nén

6. Khi nào nên chọn van bi KITZ nối ren cho khí nén?

6.1. Khi đường ống có kích cỡ nhỏ

Với các đường ống khí nén nhỏ như tuyến cấp vào máy, nhánh phụ, cụm điều áp hoặc cụm lọc khí, van nối ren thường tiện lợi và kinh tế hơn. Kích cỡ nhỏ giúp mối ren dễ thi công và dễ bố trí trong không gian hẹp.

6.2. Khi cần lắp gọn trong cụm máy

Nhiều dây chuyền sản xuất có không gian hạn chế quanh máy. Van nối ren gọn hơn, phù hợp với tủ khí, cụm điều áp, máy đóng gói, máy CNC, máy ép, máy thổi hoặc cụm thiết bị tự động.

6.3. Khi hệ thống ít tháo lắp

Nếu van lắp cố định, ít phải tháo ra bảo trì, nối ren là lựa chọn hợp lý. Tuy nhiên, vẫn cần chừa khoảng thao tác tay gạt và kiểm tra rò khí sau khi lắp.

6.4. Khi cần tối ưu chi phí

Với nhiều nhánh khí nhỏ trong nhà máy, dùng van ren giúp tối ưu chi phí vật tư và thi công. Nhưng không nên vì tiết kiệm mà chọn sai áp lực hoặc sai vật liệu.

7. Khi nào nên chọn van bi KITZ mặt bích cho khí nén?

7.1. Khi là tuyến khí nén chính

Tuyến khí chính thường có kích cỡ lớn hơn, lưu lượng lớn hơn và ảnh hưởng đến nhiều khu vực sản xuất. Van mặt bích giúp kết nối chắc chắn và thuận tiện khi cần tháo lắp, thay thế.

7.2. Khi đường ống kích cỡ lớn

Với đường ống lớn, nối ren không còn thuận tiện hoặc không phù hợp về độ chắc chắn. Van mặt bích giúp việc lắp đặt, căn chỉnh và bảo trì dễ kiểm soát hơn.

7.3. Khi vị trí cần bảo trì định kỳ

Nếu van đặt ở khu vực cần tháo kiểm tra, thay van, thay gioăng hoặc bảo trì theo kế hoạch, mặt bích thường thuận tiện hơn ren. Khi tháo, chỉ cần tháo bulong thay vì phải xoay cả cụm đường ống.

7.4. Khi hệ thống có rung hoặc yêu cầu kết nối chắc hơn

Một số tuyến khí nén gần máy nén, bình tích áp hoặc cụm thiết bị rung cần kết nối chắc chắn. Mặt bích có thể phù hợp hơn nếu đường ống và giá đỡ được bố trí đúng kỹ thuật.

8. Bảng gợi ý chọn theo vị trí trong hệ khí nén

9. Tiêu chí chọn van bi KITZ cho hệ khí nén

9.1. Chọn theo DN đường ống

DN nhỏ thường phù hợp nối ren. DN lớn thường nên cân nhắc mặt bích. Không nên chọn kiểu kết nối chỉ theo thói quen mà cần kiểm tra bản vẽ, kích cỡ thực tế và khả năng bảo trì.

9.2. Chọn theo áp lực khí nén

Hệ khí nén có áp lực vận hành riêng, thường đi kèm dao động áp khi máy nén chạy hoặc dừng. Van phải có cấp áp lực phù hợp và không thấp hơn áp lực làm việc thực tế.

9.3. Chọn theo tần suất đóng mở

Nếu van đóng mở thường xuyên, cần chọn loại thao tác nhẹ, tay gạt chắc và seat phù hợp. Nếu cần tự động hóa, nên cân nhắc van bi điều khiển điện hoặc khí nén.

9.4. Chọn theo môi trường lắp đặt

Nếu khu vực ẩm, có dầu, gần máy nén, gần nguồn nhiệt hoặc ngoài trời, cần chú ý vật liệu thân van, tay gạt, bulong, khả năng chống oxy hóa và độ bền của gioăng.

9.5. Chọn theo yêu cầu bảo trì

Vị trí khó tháo lắp hoặc ảnh hưởng đến toàn bộ dây chuyền nên ưu tiên kết nối dễ bảo trì. Với tuyến chính, mặt bích thường thuận tiện hơn khi cần thay van mà không phải tháo xoay cả cụm ống.

10. Bảng checklist chọn nối ren hay mặt bích

11. Checklist lắp đặt van bi KITZ nối ren cho khí nén

12. Checklist lắp đặt van bi KITZ mặt bích cho khí nén

13. Lỗi thường gặp khi chọn van bi KITZ cho khí nén

13.1. Chọn nối ren cho đường ống quá lớn

Nếu đường ống lớn hoặc tuyến khí chính nhưng vẫn chọn nối ren vì muốn tiết kiệm, quá trình lắp đặt và bảo trì có thể khó khăn. Khi cần thay van, phải xoay cả cụm ren hoặc tháo nhiều đoạn ống.

13.2. Chọn mặt bích cho nhánh quá nhỏ

Với nhánh khí nhỏ, mặt bích có thể làm hệ thống cồng kềnh và tăng chi phí không cần thiết. Van nối ren thường gọn và hợp lý hơn.

13.3. Không kiểm tra tiêu chuẩn ren hoặc mặt bích

Sai tiêu chuẩn ren có thể gây rò hoặc không lắp được. Sai tiêu chuẩn mặt bích có thể lệch lỗ bulong, phải sửa đường ống hoặc phát sinh chi phí thi công.

13.4. Không thử rò khí sau khi lắp

Khí nén rò nhỏ có thể khó nghe thấy trong môi trường nhà xưởng ồn. Sau khi lắp, nên kiểm tra rò bằng phương pháp phù hợp thay vì chỉ quan sát bằng mắt.

13.5. Không chừa khoảng cho tay gạt

Van bi cần xoay tay gạt 90 độ. Nếu tay gạt bị vướng tường, khung máy, ống khác hoặc tủ điện, van sẽ không đóng mở hết hành trình.

14. Bảo trì van bi KITZ trong hệ khí nén

Van bi KITZ trong hệ khí nén nên được kiểm tra định kỳ tại các vị trí tay gạt, trục van, mối ren, mặt bích, gioăng và khu vực có rung. Nếu phát hiện rò khí, tụt áp bất thường hoặc máy nén chạy nhiều hơn bình thường, cần kiểm tra các van khóa và mối nối.

Với van nối ren, cần kiểm tra rò tại ren. Với van mặt bích, cần kiểm tra gioăng và lực siết bulong. Nếu van đóng mở nặng, không kín hoặc tay gạt lỏng, cần xử lý sớm để tránh ảnh hưởng đến dây chuyền sản xuất.

15. Kết luận

Van bi KITZ dùng cho khí nén nên chọn nối ren hay mặt bích tùy thuộc vào kích cỡ DN, áp lực, vị trí lắp, không gian thi công, yêu cầu bảo trì và quy mô hệ thống. Nối ren phù hợp với đường ống nhỏ, nhánh cấp khí vào máy, cụm lọc điều áp và vị trí cần lắp gọn. Mặt bích phù hợp hơn với tuyến khí chính, đường ống lớn, khu vực cần tháo lắp bảo trì thuận tiện hoặc hệ thống yêu cầu kết nối chắc chắn.

Khi chọn, cần kiểm tra đúng tiêu chuẩn ren hoặc mặt bích, vật liệu thân van, seat, áp lực làm việc, vị trí thao tác và khả năng thử kín sau lắp. Người dùng có thể tham khảo danh mục Van bi KITZ để lựa chọn sản phẩm phù hợp với hệ thống khí nén trong nhà máy, xưởng sản xuất hoặc dây chuyền tự động hóa.

16. Câu hỏi thường gặp
