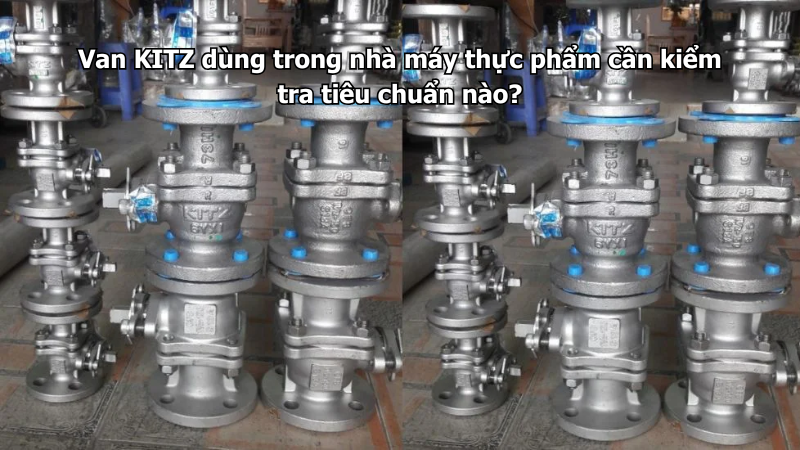

Van điều khiểnVan KITZ dùng trong nhà máy thực phẩm cần kiểm tra tiêu chuẩn nào?
Nhà máy thực phẩm là môi trường có yêu cầu cao về an toàn, vệ sinh, vật liệu tiếp xúc, khả năng làm sạch, hồ sơ kỹ thuật và kiểm soát rủi ro nhiễm bẩn. Vì vậy, khi chọn van KITZ cho hệ thống nước sạch, hơi, khí nén, nước nóng, nước RO, CIP, dầu nhẹ hoặc tuyến phụ trợ trong nhà máy thực phẩm, người dùng không nên chỉ chọn theo kích cỡ DN và áp lực, mà cần kiểm tra thêm tiêu chuẩn vật liệu, tiêu chuẩn vệ sinh và hồ sơ phù hợp với yêu cầu nhà máy.
Van KITZ chính hãng có nhiều dòng van dùng cho nước, hơi, khí nén, dầu, HVAC, xử lý nước và hệ thống công nghiệp. Tuy nhiên, với nhà máy thực phẩm, cần phân biệt rõ van lắp trên tuyến phụ trợ và van tiếp xúc trực tiếp với sản phẩm. Mỗi vị trí có yêu cầu vật liệu, độ sạch, chứng từ và tiêu chuẩn khác nhau.
Bài viết dưới đây sẽ giúp bạn hiểu rõ van KITZ dùng trong nhà máy thực phẩm cần kiểm tra tiêu chuẩn nào, nên chú ý vật liệu gì và cần chuẩn bị checklist ra sao trước khi chọn mua, lắp đặt và nghiệm thu.
1. Vì sao van trong nhà máy thực phẩm cần kiểm tra kỹ hơn?
Trong hệ thống công nghiệp thông thường, van chủ yếu được chọn theo lưu chất, áp lực, nhiệt độ, vật liệu và kiểu kết nối. Nhưng trong nhà máy thực phẩm, van còn liên quan đến an toàn vệ sinh, nguy cơ nhiễm chéo, khả năng vệ sinh bề mặt, vật liệu tiếp xúc và hồ sơ phục vụ kiểm tra chất lượng.
Một van dùng tốt cho nước công nghiệp chưa chắc phù hợp cho tuyến nước sạch cấp sản xuất. Một van dùng được cho khí nén kỹ thuật chưa chắc phù hợp nếu khí nén tiếp xúc trực tiếp với thực phẩm hoặc bao bì.
1.1. Cần phân biệt tuyến phụ trợ và tuyến tiếp xúc sản phẩm
Không phải mọi van trong nhà máy thực phẩm đều có cùng yêu cầu. Van lắp ở tuyến nước làm mát, khí nén phụ trợ, nước rửa sàn hoặc HVAC có thể yêu cầu khác với van lắp trên tuyến nước RO, nước pha chế, hơi sạch, CIP hoặc tuyến tiếp xúc trực tiếp với sản phẩm.
Vì vậy, trước khi chọn van KITZ, cần xác định rõ van nằm ở khu vực nào và có tiếp xúc trực tiếp hoặc gián tiếp với sản phẩm hay không.
1.2. Tiêu chuẩn không chỉ nằm ở thân van
Nhiều người chỉ hỏi thân van inox hay đồng, nhưng trong nhà máy thực phẩm, cần kiểm tra cả seat, gioăng, packing, trục van, bề mặt bên trong, kiểu kết nối, khả năng vệ sinh và chứng từ đi kèm. Nếu thân van phù hợp nhưng gioăng không phù hợp, hệ thống vẫn có rủi ro.
2. Van KITZ dùng trong nhà máy thực phẩm cần kiểm tra tiêu chuẩn nào?
Van KITZ dùng trong nhà máy thực phẩm cần kiểm tra các nhóm tiêu chuẩn và yêu cầu sau: tiêu chuẩn an toàn thực phẩm của nhà máy, tiêu chuẩn vật liệu tiếp xúc, tiêu chuẩn nước uống hoặc nước sạch nếu liên quan, tiêu chuẩn vệ sinh, tiêu chuẩn áp lực nhiệt độ, tiêu chuẩn kết nối, hồ sơ CO CQ, catalogue và yêu cầu nghiệm thu của dự án.
Nếu nhà máy đang áp dụng ISO 22000, HACCP, FSSC 22000, GMP, BRCGS hoặc tiêu chuẩn nội bộ của tập đoàn, việc chọn van cần bám theo yêu cầu kỹ thuật của hệ thống đó.
3. Nhóm tiêu chuẩn 1: Tiêu chuẩn an toàn thực phẩm của nhà máy
3.1. ISO 22000
ISO 22000 là tiêu chuẩn hệ thống quản lý an toàn thực phẩm. Với các nhà máy áp dụng ISO 22000, thiết bị, van, đường ống và phụ kiện cần được kiểm soát trong quy trình đánh giá mối nguy, kiểm soát vệ sinh và truy xuất hồ sơ.
Van KITZ khi đưa vào hệ thống nên có thông số rõ ràng, chứng từ phù hợp, vị trí lắp đặt hợp lý và không tạo rủi ro nhiễm bẩn cho khu vực sản xuất.
3.2. HACCP
HACCP tập trung vào phân tích mối nguy và điểm kiểm soát tới hạn. Với van trong nhà máy thực phẩm, cần xem van có nằm tại điểm ảnh hưởng đến an toàn sản phẩm hay không. Nếu van nằm trên tuyến nước pha chế, nước rửa thiết bị, hơi cấp trực tiếp hoặc khí nén tiếp xúc sản phẩm, mức kiểm soát cần cao hơn.
3.3. FSSC 22000, GMP, BRCGS hoặc tiêu chuẩn nội bộ
Một số nhà máy thực phẩm, đồ uống, sữa, thủy sản, dược phẩm hoặc xuất khẩu có thể áp dụng FSSC 22000, GMP, BRCGS hoặc tiêu chuẩn riêng của khách hàng. Khi đó, việc chọn van cần theo hồ sơ kỹ thuật, danh sách vật liệu được phê duyệt và quy trình nghiệm thu của nhà máy.
4. Nhóm tiêu chuẩn 2: Vật liệu tiếp xúc với thực phẩm hoặc nước sạch
4.1. Kiểm tra vật liệu thân van
Với các tuyến có yêu cầu sạch, vật liệu inox thường được ưu tiên hơn so với gang hoặc đồng thông thường. Inox giúp chống ăn mòn tốt hơn, bề mặt ổn định hơn và phù hợp hơn với nhiều môi trường cần vệ sinh.
Tuy nhiên, không phải cứ inox là phù hợp cho mọi khu vực. Cần kiểm tra loại inox, bề mặt, môi trường sử dụng, nhiệt độ, hóa chất vệ sinh và tiêu chuẩn của nhà máy.
4.2. Kiểm tra seat, gioăng và packing
Seat, gioăng và packing là những bộ phận có thể tiếp xúc trực tiếp với lưu chất. Trong nhà máy thực phẩm, các vật liệu này cần phù hợp với nước sạch, nước nóng, hơi, khí nén, dầu nhẹ hoặc hóa chất vệ sinh tùy vị trí.
Nếu dùng sai gioăng, vật liệu có thể bị phồng, chai, nứt, rò hoặc ảnh hưởng đến chất lượng hệ thống.
4.3. Kiểm tra nguy cơ nhiễm bẩn từ vật liệu
Một số tuyến nước RO, nước tinh khiết, nước pha chế hoặc nước dùng trong sản xuất cần tránh vật liệu dễ gỉ, bong tróc hoặc tạo cặn. Vì vậy, vật liệu van phải được chọn theo mức độ tiếp xúc với sản phẩm và yêu cầu kiểm soát chất lượng.
5. Nhóm tiêu chuẩn 3: Tiêu chuẩn nước uống, nước sạch, nước RO
Nhiều nhà máy thực phẩm có hệ thống nước đầu vào, nước sau lọc, nước RO, nước mềm, nước nóng, nước rửa thiết bị hoặc nước dùng trực tiếp cho sản xuất. Với các tuyến này, cần kiểm tra tiêu chuẩn nước áp dụng trong nhà máy và yêu cầu vật liệu tiếp xúc với nước.
5.1. Tuyến nước cấp đầu vào
Tuyến nước cấp đầu vào có thể dùng van khóa, van một chiều, y lọc, van bướm hoặc van cổng tùy kích cỡ. Ở vị trí này, tiêu chí chính thường là áp lực, độ kín, chống ăn mòn và khả năng bảo trì.
5.2. Tuyến nước RO hoặc nước tinh khiết
Tuyến nước RO và nước tinh khiết yêu cầu vật liệu sạch hơn. Cần hạn chế điểm chết, tránh vật liệu dễ nhiễm bẩn và chọn van có bề mặt, seat, gioăng phù hợp. Không nên dùng cùng một loại van cho toàn bộ hệ thống nếu mỗi tuyến có yêu cầu độ sạch khác nhau.
5.3. Tuyến nước nóng vệ sinh
Nước nóng dùng vệ sinh thiết bị có thể làm gioăng, packing và seat lão hóa nhanh hơn. Cần kiểm tra giới hạn nhiệt độ của từng model van KITZ trước khi lắp đặt.
6. Nhóm tiêu chuẩn 4: Tiêu chuẩn vệ sinh và khả năng làm sạch
Trong nhà máy thực phẩm, thiết bị nên được bố trí sao cho dễ vệ sinh, dễ kiểm tra và không tạo điểm đọng. Với van, cần chú ý các yếu tố sau:
Không tạo đoạn ống chết không cần thiết.
Dễ tiếp cận để vệ sinh và bảo trì.
Không bố trí van ở vị trí khó thoát nước.
Không để nước đọng quanh tay van, bulong, actuator.
Vị trí lắp phải tránh rơi bụi, dầu mỡ hoặc nước bẩn vào khu vực sạch.
Với tuyến CIP, vật liệu van phải tương thích với hóa chất vệ sinh.
6.1. Điểm chết trong đường ống
Điểm chết là đoạn ống hoặc khoang ít lưu thông, dễ đọng nước, cặn hoặc vi sinh. Trong hệ thực phẩm, cần hạn chế điểm chết, nhất là ở tuyến nước RO, nước pha chế hoặc tuyến vệ sinh thiết bị.
6.2. Khả năng tháo lắp bảo trì
Van cần được bố trí đủ khoảng thao tác để thay gioăng, siết packing, tháo y lọc, kiểm tra mặt bích hoặc thay van. Nếu lắp quá sát tường, sát sàn hoặc bị che bởi thiết bị khác, việc vệ sinh sẽ khó khăn.
7. Nhóm tiêu chuẩn 5: Áp lực, nhiệt độ và lưu chất
Nhà máy thực phẩm có nhiều loại lưu chất khác nhau như nước lạnh, nước nóng, hơi, khí nén, dầu nhẹ, nước RO, hóa chất CIP hoặc nước thải nhẹ. Mỗi lưu chất yêu cầu van khác nhau.
7.1. Áp lực
Cần kiểm tra áp lực vận hành, áp lực tối đa và áp lực thử của hệ thống. Van không được chọn thấp hơn yêu cầu thiết kế, đặc biệt trên tuyến hơi, nước nóng, bơm tăng áp hoặc khí nén.
7.2. Nhiệt độ
Nhiệt độ ảnh hưởng trực tiếp đến seat, gioăng và packing. Với nước nóng, hơi hoặc CIP nhiệt độ cao, cần chọn vật liệu làm kín chịu nhiệt phù hợp.
7.3. Lưu chất
Cần xác định rõ lưu chất là nước sạch, nước RO, hơi, khí nén, dầu nhẹ, hóa chất vệ sinh hay nước thải. Không nên chọn van chung chung nếu chưa biết lưu chất cụ thể.
8. Nhóm tiêu chuẩn 6: Kiểu kết nối và tiêu chuẩn đường ống
Van KITZ dùng trong nhà máy thực phẩm có thể là nối ren, mặt bích, wafer hoặc kiểu kết nối khác tùy dòng van và vị trí lắp đặt. Cần kiểm tra tiêu chuẩn kết nối để tránh lắp sai.
8.1. Kết nối ren
Phù hợp với đường ống nhỏ, nhánh phụ, khí nén, nước cấp cục bộ hoặc vị trí cần lắp gọn. Cần kiểm tra đúng tiêu chuẩn ren, vật liệu làm kín ren và khả năng vệ sinh quanh mối nối.
8.2. Kết nối mặt bích
Phù hợp đường ống lớn, tuyến chính, hệ nước, hơi hoặc hệ cần tháo lắp bảo trì. Cần kiểm tra tiêu chuẩn mặt bích, số lỗ bulong, khoảng cách tâm lỗ, gioăng và lực siết.
8.3. Kết nối wafer
Thường gặp ở van bướm cho hệ nước lạnh, nước giải nhiệt, HVAC hoặc đường ống lớn. Cần kiểm tra đúng tiêu chuẩn bích hai đầu để tránh lệch lỗ hoặc rò.
9. Bảng tiêu chuẩn và hồ sơ cần kiểm tra khi chọn van KITZ
| Nhóm kiểm tra | Nội dung cần xác định | Ý nghĩa |
|---|---|---|
| Tiêu chuẩn an toàn thực phẩm | ISO 22000, HACCP, FSSC, GMP, BRCGS hoặc nội bộ | Xác định mức yêu cầu của nhà máy |
| Vật liệu tiếp xúc | Thân van, bi, đĩa, cánh, trục | Tránh nhiễm bẩn, ăn mòn |
| Vật liệu làm kín | Seat, gioăng, packing | Đảm bảo kín, không lão hóa sớm |
| Nước sạch/nước RO | Yêu cầu vật liệu tiếp xúc nước | Phù hợp tuyến nước dùng sản xuất |
| Hóa chất CIP | Tên hóa chất, nồng độ, nhiệt độ | Tránh hỏng gioăng, seat |
| Áp lực | Áp lực vận hành, áp lực thử | Chọn đúng cấp áp |
| Nhiệt độ | Nhiệt độ thường, nước nóng, hơi | Chọn vật liệu chịu nhiệt |
| Kiểu kết nối | Ren, mặt bích, wafer | Phù hợp đường ống |
| Tiêu chuẩn bích/ren | JIS, ANSI, DIN, PN hoặc khác | Tránh lắp sai kết nối |
| Hồ sơ | Catalogue, CO, CQ, invoice, bảo hành | Phục vụ nghiệm thu, truy xuất |
| Vị trí lắp | Khu sạch, khu phụ trợ, khu kỹ thuật | Chọn loại van theo mức độ rủi ro |
| Bảo trì vệ sinh | Có dễ tháo lắp, vệ sinh không | Giảm rủi ro tích tụ bẩn |
10. Nên chọn loại van KITZ nào trong nhà máy thực phẩm?
10.1. Van bi KITZ
Van bi KITZ phù hợp với các tuyến cần đóng mở nhanh như nước sạch, khí nén, nước RO, tuyến xả, tuyến phụ trợ, đường cấp vào máy hoặc cụm thiết bị. Với khu vực yêu cầu sạch, cần ưu tiên vật liệu phù hợp và kiểm tra seat, gioăng.
10.2. Van bướm KITZ
Van bướm KITZ phù hợp đường ống vừa và lớn như nước lạnh, HVAC, nước giải nhiệt, nước cấp đầu vào hoặc nước tuần hoàn. Cần kiểm tra vật liệu cánh van, trục van và gioăng.
10.3. Van cầu KITZ
Van cầu KITZ phù hợp vị trí cần điều tiết lưu lượng như nước nóng, hơi, dầu nhẹ hoặc dòng cấp vào thiết bị. Với hệ hơi hoặc nước nóng, cần kiểm tra packing, seat và nhiệt độ.
10.4. Van cổng KITZ
Van cổng KITZ phù hợp với tuyến cần đóng mở hoàn toàn, đường nước chính, khu kỹ thuật hoặc hệ phụ trợ. Không nên dùng van cổng để điều tiết lưng chừng lâu dài.
10.5. Van một chiều KITZ
Van một chiều KITZ dùng để chống dòng chảy ngược, bảo vệ bơm, bồn chứa, thiết bị lọc hoặc hệ nước. Cần lắp đúng chiều dòng chảy và đúng tư thế theo từng loại van.
10.6. Y lọc KITZ
Y lọc KITZ dùng để lọc cặn, bảo vệ bơm, đồng hồ, van điều khiển hoặc thiết bị phía sau. Trong nhà máy thực phẩm, cần chú ý vị trí vệ sinh lưới lọc và tránh tạo điểm đọng không cần thiết.
11. Bảng gợi ý chọn van KITZ theo khu vực nhà máy thực phẩm
| Khu vực sử dụng | Loại van nên cân nhắc | Lưu ý chính |
|---|---|---|
| Nước cấp đầu vào | Van cổng, van bướm, van bi, y lọc | Chọn đúng áp lực, dễ bảo trì |
| Nước RO, nước tinh khiết | Van vật liệu sạch, van bi phù hợp | Chú ý vật liệu tiếp xúc |
| Hệ hơi cấp nhiệt | Van cầu, van cổng, van một chiều | Kiểm tra áp suất, nhiệt độ, packing |
| Khí nén phụ trợ | Van bi | Kiểm tra độ kín và áp lực |
| Khí nén tiếp xúc sản phẩm | Van và phụ kiện theo tiêu chuẩn nhà máy | Kiểm tra dầu, lọc khí, vật liệu |
| Hệ CIP | Van tương thích hóa chất | Kiểm tra nồng độ, nhiệt độ, gioăng |
| Nước lạnh/HVAC | Van bướm, van bi, van một chiều | Chú ý đọng sương, bảo ôn |
| Tuyến xả | Van bi, van bướm | Bố trí xả an toàn, dễ vệ sinh |
| Khu vực sạch | Van vật liệu phù hợp, dễ vệ sinh | Hạn chế điểm chết, dễ kiểm tra |
12. Checklist chọn van KITZ cho nhà máy thực phẩm
| Hạng mục cần kiểm tra | Câu hỏi cần trả lời | Gợi ý chọn đúng |
|---|---|---|
| Van nằm ở khu vực nào? | Khu sạch, khu phụ trợ, phòng máy? | Chọn theo mức rủi ro vệ sinh |
| Có tiếp xúc sản phẩm không? | Trực tiếp, gián tiếp hay không? | Tiếp xúc sản phẩm cần yêu cầu cao hơn |
| Lưu chất là gì? | Nước, hơi, khí, dầu, CIP? | Chọn đúng vật liệu |
| Vật liệu thân van | Inox, đồng, gang, thép? | Khu sạch thường ưu tiên inox |
| Seat/gioăng/packing | Có phù hợp lưu chất không? | Kiểm tra theo nhiệt độ, hóa chất |
| Áp lực | Áp lực làm việc bao nhiêu? | Không chọn thấp hơn thiết kế |
| Nhiệt độ | Nhiệt độ thường hay nóng? | Kiểm tra vật liệu chịu nhiệt |
| Kiểu kết nối | Ren, mặt bích, wafer? | Phù hợp đường ống và vệ sinh |
| Có CIP không? | Hóa chất gì, nồng độ bao nhiêu? | Chọn vật liệu tương thích |
| Có hồ sơ không? | Catalogue, CO, CQ, bảo hành? | Phục vụ nghiệm thu |
| Có dễ vệ sinh không? | Có điểm chết, vị trí đọng không? | Bố trí dễ làm sạch |
| Có dễ bảo trì không? | Có đủ khoảng tháo lắp không? | Chừa không gian thao tác |
13. Checklist lắp đặt van KITZ trong nhà máy thực phẩm
| Việc cần kiểm tra | Cách thực hiện | Mục đích |
|---|---|---|
| Đối chiếu bản vẽ | Kiểm tra loại van, DN, áp lực | Tránh sai thiết kế |
| Kiểm tra vật liệu | Đối chiếu thân, seat, gioăng | Phù hợp lưu chất |
| Vệ sinh đường ống | Loại bỏ mạt hàn, bụi, cặn | Tránh nhiễm bẩn hệ thống |
| Lắp đúng chiều | Theo mũi tên nếu có | Van hoạt động đúng |
| Tránh điểm chết | Không tạo đoạn ống cụt không cần thiết | Hạn chế đọng nước, vi sinh |
| Siết kết nối đúng lực | Ren hoặc mặt bích siết đúng kỹ thuật | Tránh rò, lệch van |
| Chừa khoảng vệ sinh | Đủ không gian lau rửa, tháo lắp | Dễ bảo trì |
| Gắn nhãn van | Ghi tuyến, lưu chất, chức năng | Tránh thao tác nhầm |
| Chạy thử | Tăng áp từ từ, kiểm tra rò | Phát hiện lỗi ban đầu |
| Lưu hồ sơ | Lưu catalogue, CO, CQ, ảnh lắp đặt | Phục vụ nghiệm thu, truy xuất |
14. Lỗi thường gặp khi chọn van KITZ cho nhà máy thực phẩm
14.1. Không phân biệt tuyến tiếp xúc và tuyến phụ trợ
Đây là lỗi quan trọng. Van lắp ở tuyến nước rửa sàn không thể đánh đồng với van lắp ở tuyến nước pha chế hoặc nước RO. Mức yêu cầu vật liệu và vệ sinh cần khác nhau.
14.2. Chỉ chọn thân inox mà bỏ qua gioăng
Thân inox tốt nhưng seat, gioăng hoặc packing không phù hợp thì van vẫn có thể rò, lão hóa hoặc ảnh hưởng vệ sinh. Cần kiểm tra toàn bộ phần tiếp xúc lưu chất.
14.3. Không kiểm tra hóa chất CIP
Hóa chất CIP có thể ảnh hưởng mạnh đến gioăng và seat. Nếu van nằm trên tuyến CIP, cần biết tên hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc.
14.4. Không có hồ sơ nghiệm thu
Nhà máy thực phẩm thường cần chứng từ và hồ sơ kỹ thuật. Nếu chọn van không có catalogue, CO, CQ hoặc thông tin model rõ ràng, quá trình nghiệm thu có thể gặp khó khăn.
14.5. Bố trí van khó vệ sinh
Van lắp sát tường, sát sàn, khuất sau thiết bị hoặc tạo đoạn ống chết có thể gây khó vệ sinh và tích tụ bẩn. Đây là lỗi cần tránh ngay từ giai đoạn thiết kế.
15. Bảo trì van KITZ trong nhà máy thực phẩm
Van trong nhà máy thực phẩm nên được kiểm tra định kỳ theo kế hoạch bảo trì và vệ sinh của nhà máy. Các hạng mục cần kiểm tra gồm rò rỉ, đóng mở, tình trạng tay van, seat, gioăng, packing, bề mặt van, cặn bám và khả năng vệ sinh.
Với tuyến nước RO, cần chú ý điểm đọng và vật liệu tiếp xúc. Với tuyến hơi, cần kiểm tra packing và rò tại trục. Với tuyến khí nén, cần kiểm tra rò khí. Với tuyến CIP, cần kiểm tra gioăng sau các chu kỳ vệ sinh hóa chất.
16. Kết luận
Van KITZ dùng trong nhà máy thực phẩm cần kiểm tra tiêu chuẩn an toàn thực phẩm của nhà máy, tiêu chuẩn vật liệu tiếp xúc, tiêu chuẩn nước sạch hoặc nước RO, yêu cầu vệ sinh, khả năng làm sạch, áp lực, nhiệt độ, kiểu kết nối và hồ sơ kỹ thuật. Quan trọng nhất là phải xác định van nằm ở tuyến phụ trợ hay tuyến có tiếp xúc trực tiếp hoặc gián tiếp với sản phẩm.
Khi chọn van, không nên chỉ dựa vào thân inox hay thương hiệu, mà cần kiểm tra đầy đủ thân van, seat, gioăng, packing, lưu chất, hóa chất CIP, vị trí lắp và khả năng bảo trì. Với các tuyến nước sạch, nước RO, khí nén, tuyến xả hoặc nhánh thiết bị cần đóng mở nhanh trong nhà máy thực phẩm, người dùng có thể tham khảo danh mục Van bi KITZ để lựa chọn sản phẩm phù hợp với điều kiện vận hành thực tế.
