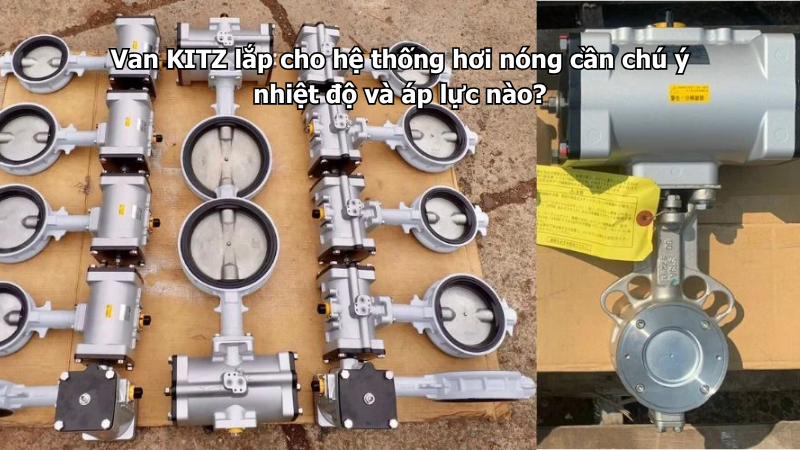

Van điều khiểnVan KITZ lắp cho hệ thống hơi nóng cần chú ý nhiệt độ và áp lực nào?
Hệ thống hơi nóng là môi trường làm việc khắt khe hơn nhiều so với đường ống nước thông thường. Hơi có nhiệt độ cao, áp lực thay đổi liên tục và có thể gây xì, rung, giãn nở nhiệt hoặc làm hỏng gioăng nếu chọn sai loại van.
Van KITZ chính hãng được sử dụng trong nhiều hệ thống công nghiệp như nước, hơi nóng, khí nén, dầu, HVAC, PCCC và nhà máy sản xuất. Tuy nhiên, khi lắp cho hệ thống hơi nóng, người dùng cần kiểm tra kỹ nhiệt độ, áp lực, vật liệu thân van, vật liệu làm kín, kiểu kết nối và vị trí lắp đặt.
Bài viết dưới đây sẽ giúp bạn hiểu rõ van KITZ lắp cho hệ thống hơi nóng cần chú ý nhiệt độ và áp lực nào để chọn đúng sản phẩm, tránh rò rỉ và đảm bảo hệ thống vận hành an toàn.
1. Vì sao hệ thống hơi nóng cần chọn van KITZ đúng thông số?
Hơi nóng có nhiệt độ cao hơn nước lạnh và nước sạch thông thường. Khi đi qua đường ống, hơi có thể làm giãn nở vật liệu, làm lão hóa gioăng, tăng áp cục bộ và tạo ra rung động trong quá trình vận hành.
Nếu chọn van không phù hợp, hệ thống có thể gặp các lỗi như xì hơi tại mặt bích, rò tại trục van, kẹt van, đóng không kín, tay quay nặng hoặc thân van nhanh xuống cấp. Với hệ thống hơi trong nhà máy, những lỗi này không chỉ gây thất thoát năng lượng mà còn ảnh hưởng đến an toàn vận hành.
1.1. Hơi nóng khác gì so với nước thông thường?
Nước thông thường chủ yếu cần chú ý áp lực và chất lượng nước. Trong khi đó, hơi nóng cần kiểm tra thêm nhiệt độ, trạng thái hơi, áp lực vận hành, khả năng giãn nở nhiệt và vật liệu làm kín của van.
Một loại van dùng tốt cho nước sạch chưa chắc đã phù hợp với hơi nóng. Vì vậy, khi chọn van KITZ cho hơi, không nên chỉ dựa vào kích cỡ DN hay kiểu kết nối.
1.2. Van KITZ nào thường dùng cho hệ thống hơi?
Trong hệ thống hơi nóng, các dòng van thường được cân nhắc gồm van cầu KITZ, van cổng KITZ, van bi KITZ, van 1 chiều KITZ và một số dòng van phù hợp theo thông số kỹ thuật.
Van cầu thường dùng ở vị trí cần điều tiết hơi. Van cổng dùng cho tuyến đóng mở hoàn toàn. Van bi dùng cho vị trí cần thao tác nhanh nếu model phù hợp với hơi. Van 1 chiều dùng để ngăn dòng chảy ngược hoặc bảo vệ thiết bị trong một số vị trí đặc biệt.
2. Van KITZ lắp cho hệ thống hơi nóng cần chú ý nhiệt độ nào?
2.1. Nhiệt độ làm việc thực tế của hệ thống
Trước khi chọn van, cần biết hệ thống hơi đang làm việc ở nhiệt độ bao nhiêu. Đây là thông số rất quan trọng vì mỗi model van có giới hạn nhiệt độ khác nhau.
Nếu nhiệt độ thực tế cao hơn khả năng chịu nhiệt của van, các bộ phận như gioăng, seat, packing hoặc lớp làm kín có thể nhanh hỏng. Khi đó van dễ bị xì hơi, rò tại trục hoặc đóng không kín.
2.2. Nhiệt độ tối đa cho phép của van
Ngoài nhiệt độ vận hành bình thường, cần kiểm tra nhiệt độ tối đa mà van có thể chịu được. Một số hệ thống hơi có thời điểm tăng nhiệt cao hơn mức trung bình, đặc biệt khi khởi động nồi hơi hoặc thay đổi tải sản xuất.
Không nên chọn van chỉ vừa đủ với nhiệt độ vận hành. Nên có khoảng an toàn phù hợp để van không phải làm việc sát giới hạn trong thời gian dài.
2.3. Nhiệt độ ảnh hưởng đến gioăng và packing
Trong hệ thống hơi, gioăng và packing là những vị trí dễ bị ảnh hưởng bởi nhiệt độ. Nếu vật liệu làm kín không phù hợp, van có thể bị rò hơi tại trục hoặc mặt bích sau một thời gian sử dụng.
Khi chọn van KITZ cho hơi nóng, cần kiểm tra vật liệu làm kín có chịu được nhiệt độ thực tế hay không. Đây là điểm nhiều người dễ bỏ qua vì chỉ quan tâm đến thân van mà quên mất bộ phận làm kín.
2.4. Nhiệt độ ảnh hưởng đến vị trí lắp đặt
Van lắp gần nồi hơi, bộ trao đổi nhiệt hoặc tuyến hơi chính thường chịu nhiệt cao hơn các nhánh phụ. Vì vậy, cùng một hệ thống hơi nhưng từng vị trí lắp van có thể cần yêu cầu khác nhau.
Với vị trí nhiệt độ cao, nên chọn van có vật liệu và thông số an toàn hơn. Với vị trí nhánh phụ có nhiệt độ thấp hơn, có thể chọn theo điều kiện thực tế nhưng vẫn cần kiểm tra catalogue kỹ thuật.
3. Van KITZ lắp cho hệ thống hơi nóng cần chú ý áp lực nào?
3.1. Áp lực làm việc bình thường
Áp lực làm việc là áp lực hệ thống vận hành ổn định trong điều kiện bình thường. Khi chọn van, cấp áp lực của van phải phù hợp hoặc cao hơn áp lực làm việc thực tế.
Nếu áp lực của hệ thống cao hơn khả năng chịu áp của van, van có thể bị xì, biến dạng, rò tại kết nối hoặc giảm tuổi thọ nhanh.
3.2. Áp lực tối đa của hệ thống
Ngoài áp lực làm việc bình thường, cần xem hệ thống có thể tăng áp đột ngột hay không. Trong hệ thống hơi, áp lực có thể thay đổi khi khởi động, ngừng tải, đóng mở van hoặc khi thiết bị phía sau thay đổi nhu cầu sử dụng hơi.
Vì vậy, không nên chọn van chỉ đúng bằng áp lực làm việc thông thường. Cần kiểm tra cả áp lực tối đa và chọn van có cấp áp phù hợp để đảm bảo an toàn.
3.3. Tiêu chuẩn áp lực của van
Các hệ thống công nghiệp có thể dùng nhiều tiêu chuẩn áp lực như JIS 10K, JIS 16K, JIS 20K, PN16, PN25, ANSI hoặc tiêu chuẩn khác tùy thiết kế.
Khi chọn van KITZ, cần đối chiếu tiêu chuẩn van với tiêu chuẩn đường ống, mặt bích và yêu cầu dự án. Đặc biệt với van mặt bích, sai tiêu chuẩn có thể khiến lỗ bulong không khớp hoặc không đảm bảo độ kín khi lắp đặt.
3.4. Áp lực ảnh hưởng đến khả năng đóng mở
Áp lực hơi cao có thể làm van đóng mở nặng hơn, nhất là với các dòng van tay quay hoặc van kích cỡ lớn. Nếu chọn sai loại van, người vận hành có thể gặp khó khăn khi thao tác hoặc phải dùng lực quá mạnh.
Với hệ thống hơi áp lực cao, cần ưu tiên van có thiết kế phù hợp, vật liệu tốt và kiểu vận hành an toàn.
4. Bảng gợi ý chọn van KITZ theo nhiệt độ và áp lực hơi
| Điều kiện hệ thống | Loại van KITZ nên cân nhắc | Lưu ý khi chọn |
|---|---|---|
| Hơi nóng cần điều tiết | Van cầu KITZ | Kiểm tra nhiệt độ, áp lực và vật liệu làm kín |
| Tuyến hơi cần đóng mở hoàn toàn | Van cổng KITZ | Không dùng để điều tiết lưng chừng lâu dài |
| Nhánh hơi cần khóa nhanh | Van bi KITZ phù hợp hơi | Phải kiểm tra model có dùng được cho hơi không |
| Hệ thống cần chống chảy ngược | Van 1 chiều KITZ | Lắp đúng chiều dòng chảy |
| Hơi áp lực cao | Van có cấp áp phù hợp | Không chọn van thấp hơn áp lực hệ thống |
| Hơi nhiệt độ cao | Van có vật liệu chịu nhiệt | Kiểm tra thân van, seat, packing, gioăng |
| Hệ thống hơi có rung | Van kết nối chắc chắn | Cần kiểm tra vị trí lắp và đỡ ống |
| Tuyến hơi quan trọng | Van có hồ sơ kỹ thuật rõ | Nên kiểm tra catalogue, CO, CQ nếu cần |
5. Nên chọn loại van KITZ nào cho hệ thống hơi nóng?
5.1. Van cầu KITZ cho hơi nóng
Van cầu KITZ thường được ưu tiên ở vị trí cần điều tiết lưu lượng hơi. Nhờ cấu tạo đĩa van nâng hạ theo từng mức, van cầu giúp kiểm soát dòng hơi tốt hơn so với van bi hoặc van cổng.
Dòng van này phù hợp cho đường hơi cấp vào thiết bị, bộ trao đổi nhiệt, hệ thống gia nhiệt hoặc các vị trí cần chỉnh lượng hơi theo nhu cầu vận hành.
5.2. Van cổng KITZ cho tuyến hơi chính
Van cổng KITZ phù hợp với vị trí cần đóng hoặc mở hoàn toàn tuyến hơi. Khi mở hết, dòng hơi đi qua ổn định hơn so với trạng thái mở lưng chừng.
Không nên dùng van cổng để điều tiết hơi thường xuyên vì có thể làm rung cánh van, mòn bề mặt làm kín và giảm tuổi thọ.
5.3. Van bi KITZ cho nhánh hơi cần thao tác nhanh
Van bi KITZ có ưu điểm đóng mở nhanh, thao tác gọn. Tuy nhiên, khi dùng cho hơi nóng, cần kiểm tra kỹ model, nhiệt độ, áp lực và vật liệu làm kín.
Không nên tự ý dùng van bi cho hơi nếu chỉ biết kích cỡ đường ống mà chưa kiểm tra thông số kỹ thuật của van.
5.4. Van 1 chiều KITZ cho hệ thống hơi
Van 1 chiều KITZ có thể được dùng ở một số vị trí cần ngăn dòng chảy ngược trong hệ thống hơi hoặc nước ngưng. Khi chọn cần chú ý hướng dòng chảy, kiểu kết nối, áp lực và nhiệt độ làm việc.
Nếu lắp sai chiều, van có thể không hoạt động hoặc gây cản trở dòng hơi.
6. Bảng checklist chọn van KITZ cho hệ thống hơi nóng
| Hạng mục cần kiểm tra | Nội dung cần xác định | Gợi ý chọn đúng |
|---|---|---|
| Nhiệt độ làm việc | Hơi nóng bao nhiêu độ C | Chọn van chịu được nhiệt độ thực tế |
| Nhiệt độ tối đa | Có tăng nhiệt khi khởi động không | Nên có khoảng an toàn khi chọn van |
| Áp lực làm việc | Áp lực vận hành bình thường | Chọn van có cấp áp phù hợp |
| Áp lực tối đa | Áp lực có thể tăng cao nhất | Không chọn van sát giới hạn hệ thống |
| Môi trường lưu chất | Hơi bão hòa, hơi nóng, nước ngưng | Chọn vật liệu và gioăng phù hợp |
| Loại van cần dùng | Van cầu, van cổng, van bi, van 1 chiều | Chọn theo chức năng từng vị trí |
| Vật liệu thân van | Đồng, gang, thép, inox | Chọn theo nhiệt độ, áp lực và môi trường |
| Vật liệu làm kín | Seat, packing, gioăng | Phải chịu được hơi nóng |
| Kiểu kết nối | Ren, mặt bích hoặc hàn | Tuyến hơi quan trọng thường cần kết nối chắc |
| Tiêu chuẩn kết nối | JIS, ANSI, DIN, PN | Tránh sai mặt bích, lệch lỗ bulong |
| Vị trí lắp đặt | Tuyến chính, nhánh phụ, gần nồi hơi | Chọn van theo mức nhiệt và áp tại vị trí đó |
| Hồ sơ kỹ thuật | Catalogue, CO, CQ, bảo hành | Dự án nên kiểm tra đầy đủ |
7. Checklist lắp đặt van KITZ trên đường ống hơi
| Việc cần kiểm tra | Cách thực hiện | Mục đích |
|---|---|---|
| Vệ sinh đường ống | Loại bỏ mạt hàn, rác, cặn | Tránh xước bề mặt làm kín |
| Kiểm tra chiều dòng chảy | Xem mũi tên trên thân van nếu có | Đảm bảo van hoạt động đúng |
| Kiểm tra mặt bích | Đối chiếu tiêu chuẩn kết nối | Tránh lệch lỗ bulong |
| Kiểm tra gioăng | Chọn gioăng chịu nhiệt phù hợp | Hạn chế xì hơi tại kết nối |
| Siết bulong | Siết đều theo đường chéo | Giúp mặt bích kín đều |
| Chừa khoảng thao tác | Đủ không gian cho tay quay, tay gạt | Dễ vận hành và bảo trì |
| Kiểm tra giãn nở nhiệt | Không để đường ống kéo lệch van | Tránh ứng suất lên thân van |
| Chạy thử từ từ | Tăng áp và nhiệt dần khi vận hành | Hạn chế sốc nhiệt, sốc áp |
| Kiểm tra xì hơi | Quan sát trục, thân, mặt bích | Phát hiện lỗi trước khi chạy chính thức |
| Ghi nhận thông số | Lưu model, size, vị trí lắp | Dễ bảo trì và thay thế về sau |
8. Những lỗi thường gặp khi chọn van KITZ cho hơi nóng
8.1. Chọn van theo DN mà bỏ qua nhiệt độ
Nhiều người chỉ chọn van theo DN15, DN25, DN50 hoặc DN100 mà quên kiểm tra nhiệt độ hơi. Đây là lỗi rất nguy hiểm vì nhiệt độ cao có thể làm hỏng vật liệu làm kín dù van đúng kích cỡ.
8.2. Chọn sai cấp áp lực
Van có cùng kích cỡ nhưng cấp áp lực khác nhau. Nếu hệ thống hơi làm việc ở áp lực cao mà chọn van cấp áp thấp, van dễ xì, rò hoặc mất an toàn khi vận hành.
8.3. Dùng sai loại van cho chức năng điều tiết
Nếu cần điều tiết hơi nhưng lại dùng van cổng mở lưng chừng, van có thể bị rung và nhanh mòn. Với vị trí cần chỉnh lưu lượng hơi, van cầu thường là lựa chọn phù hợp hơn.
8.4. Không kiểm tra vật liệu làm kín
Thân van có thể chịu nhiệt tốt nhưng gioăng, seat hoặc packing không phù hợp vẫn gây rò rỉ. Vì vậy, khi chọn van cho hơi, cần kiểm tra cả vật liệu làm kín, không chỉ kiểm tra vật liệu thân van.
9. Lưu ý khi vận hành van KITZ trong hệ thống hơi
Khi vận hành hệ thống hơi, không nên mở van quá nhanh nếu đường ống chưa được làm nóng đều. Việc tăng nhiệt và tăng áp đột ngột có thể gây sốc nhiệt, rung đường ống hoặc xì tại vị trí kết nối.
Với van tay quay, nên thao tác đều tay, không dùng lực quá mạnh khi van đã đóng hoặc mở hết hành trình. Nếu van bị nặng, cần kiểm tra áp lực, cặn bẩn, tình trạng trục van hoặc vật liệu làm kín.
Định kỳ nên kiểm tra điểm nối mặt bích, ren, trục van, packing và thân van. Nếu phát hiện xì hơi, tiếng rung hoặc van đóng mở bất thường, cần xử lý sớm để tránh ảnh hưởng đến an toàn hệ thống.
10. Kết luận
Van KITZ lắp cho hệ thống hơi nóng cần chú ý kỹ nhiệt độ làm việc, nhiệt độ tối đa, áp lực vận hành, áp lực tối đa, vật liệu thân van, vật liệu làm kín và tiêu chuẩn kết nối. Không nên chọn van chỉ theo kích cỡ DN hoặc giá bán, vì hơi nóng là môi trường có yêu cầu an toàn cao hơn nước thông thường.
Với vị trí cần điều tiết lưu lượng hơi, người dùng có thể tham khảo danh mục Van cầu KITZ để chọn dòng van phù hợp cho hệ thống hơi nóng, nước nóng hoặc khí nén theo nhu cầu thực tế.
