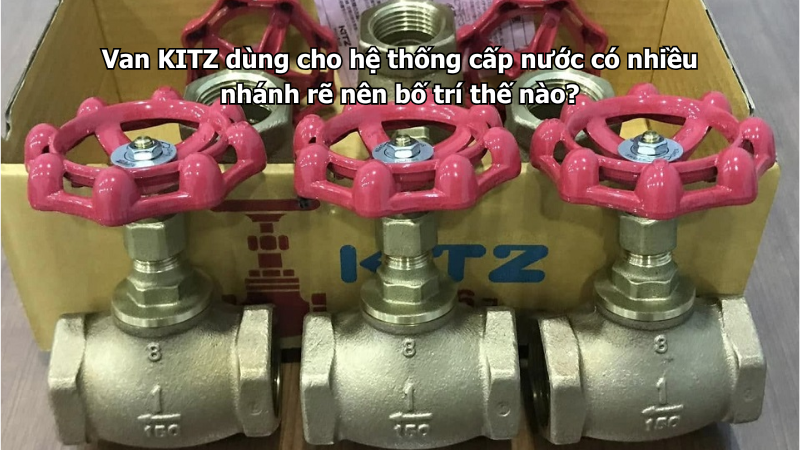

Van KITZ dùng cho hệ thống cấp nước có nhiều nhánh rẽ nên bố trí thế nào?

Trong hệ thống cấp nước tòa nhà, nhà xưởng, khu sản xuất, phòng kỹ thuật hoặc khu dịch vụ, đường ống thường không đi theo một tuyến thẳng duy nhất mà chia ra nhiều nhánh nhỏ. Với dạng hệ thống này, việc bố trí Van công nghiệp KITZ đúng vị trí sẽ giúp dễ khóa từng khu vực, bảo trì từng nhánh, hạn chế ảnh hưởng dây chuyền và kiểm soát dòng nước ổn định hơn.

Nếu bố trí van không hợp lý, khi một nhánh gặp sự cố có thể phải dừng cả hệ thống. Ngoài ra, nước có thể hồi ngược, áp lực giữa các nhánh không đều, đồng hồ đo sai, thiết bị lọc nhanh bẩn hoặc quá trình sửa chữa mất nhiều thời gian. Vì vậy, hệ thống cấp nước có nhiều nhánh rẽ nên được chia khu rõ ràng và mỗi nhánh quan trọng cần có van khóa riêng.

1. Vì sao hệ thống nhiều nhánh rẽ cần bố trí van kỹ hơn?

Hệ thống nhiều nhánh rẽ thường cấp nước cho nhiều khu vực khác nhau như khu vệ sinh, khu bếp, khu sản xuất, phòng máy, bồn chứa, thiết bị lọc, máy làm mát hoặc từng tầng trong tòa nhà. Mỗi nhánh có lưu lượng, áp lực và tần suất sử dụng khác nhau.

Nếu không có van khóa tại từng nhánh, khi cần sửa một khu vực nhỏ, kỹ thuật viên có thể phải khóa nước toàn bộ tuyến chính. Điều này làm gián đoạn hoạt động của các khu vực khác, đặc biệt trong nhà máy hoặc tòa nhà đang vận hành.

Van KITZ khi bố trí đúng sẽ giúp chia hệ thống thành từng vùng kiểm soát. Nhánh nào cần sửa thì khóa nhánh đó, nhánh còn lại vẫn hoạt động bình thường nếu thiết kế cho phép.

2. Nên có van khóa tại đầu mỗi nhánh rẽ

Nguyên tắc đầu tiên là mỗi nhánh rẽ quan trọng nên có một van khóa riêng. Vị trí tốt nhất thường là ngay sau điểm tách từ ống chính, trước khi nước đi sâu vào từng khu vực.

Van khóa đầu nhánh giúp cô lập khu vực nhanh khi cần sửa chữa, thay thiết bị, kiểm tra rò rỉ hoặc mở rộng đường ống. Với nhánh nhỏ, có thể dùng van bi KITZ nối ren. Với nhánh lớn, có thể dùng van bi mặt bích, van bướm hoặc van cổng tùy kích cỡ và mục đích sử dụng.

Không nên để nhánh rẽ dài rồi mới lắp van khóa ở xa. Khi đó, nếu đoạn ống gần điểm tách bị rò, việc khóa nhánh sẽ không xử lý được triệt để.

3. Nên chọn van bi KITZ hay van bướm KITZ cho từng nhánh?

Với các nhánh cấp nước nhỏ đến trung bình, van bi KITZ thường là lựa chọn hợp lý vì đóng mở nhanh, kín tốt và dễ thao tác. Van bi phù hợp cho các nhánh cấp vào thiết bị, khu vệ sinh, bồn chứa, máy lọc, máy sản xuất hoặc đường ống phụ.

Với các nhánh có kích cỡ lớn hơn, đặc biệt từ DN50 trở lên, van bướm KITZ có thể phù hợp hơn vì gọn, nhẹ, dễ lắp giữa mặt bích và chi phí thường tối ưu hơn so với van bi kích cỡ lớn. Van bướm phù hợp cho các tuyến cấp nước khu vực, nước làm mát, nước tuần hoàn hoặc đường ống kỹ thuật lớn.

Nếu tuyến cần điều chỉnh lưu lượng, không chỉ đóng mở, nên cân nhắc van cầu KITZ hoặc van điều tiết phù hợp. Van bi và van bướm có thể chỉnh dòng ở mức tương đối, nhưng không nên dùng để tiết lưu chính xác trong thời gian dài.

4. Bố trí van khóa trước và sau thiết bị quan trọng

Trong hệ thống nhiều nhánh, một số thiết bị cần được cô lập riêng để bảo trì như bơm, đồng hồ nước, lọc tổng, thiết bị trao đổi nhiệt, bồn chứa, bộ giảm áp hoặc cụm xử lý nước. Với các vị trí này, nên bố trí van khóa trước và sau thiết bị nếu không gian cho phép.

Cách bố trí này giúp tháo thiết bị ra mà không phải xả toàn bộ tuyến ống. Ví dụ, nếu cần vệ sinh lọc tổng, chỉ cần đóng van trước và sau lọc, sau đó xả áp cục bộ rồi mở nắp vệ sinh. Nếu không có van hai đầu, quá trình bảo trì sẽ khó hơn và dễ ảnh hưởng đến nhiều khu vực khác.

Với thiết bị có yêu cầu kiểm tra định kỳ, nên ưu tiên kết nối mặt bích, nối ren có rắc co hoặc bố trí đoạn tháo lắp thuận tiện.

5. Cần bố trí van một chiều ở đâu?

Van một chiều KITZ nên được lắp tại các vị trí có nguy cơ dòng nước chảy ngược. Thường gặp nhất là sau đầu đẩy máy bơm, nhánh cấp lên bồn, nhánh nối giữa các cụm bơm hoặc khu vực có chênh áp giữa các tuyến.

Trong hệ cấp nước nhiều nhánh, nếu không có van một chiều, nước từ nhánh áp cao có thể hồi ngược sang nhánh áp thấp. Điều này làm áp lực không ổn định, gây quay ngược bơm hoặc làm sai lệch quá trình vận hành.

Với cụm bơm luân phiên, mỗi bơm nên có một van một chiều riêng sau đầu đẩy. Cách bố trí này giúp bơm đang chạy không đẩy nước ngược qua bơm đang dừng.

6. Cần lắp y lọc tại vị trí nào?

Y lọc KITZ nên được bố trí trước các thiết bị cần bảo vệ như bơm, đồng hồ đo, van điều khiển, van giảm áp, thiết bị lọc tinh hoặc thiết bị trao đổi nhiệt. Y lọc giúp giữ lại rác, cặn, mạt đường ống và tạp chất rắn trước khi nước đi vào thiết bị.

Trong hệ nhiều nhánh, không nhất thiết nhánh nào cũng phải lắp y lọc riêng. Có thể lắp lọc tổng sau nguồn cấp, sau bơm hoặc trước cụm thiết bị quan trọng. Với nhánh cấp cho thiết bị nhạy cảm, nên có lọc riêng nếu nguồn nước nhiều cặn.

Khi lắp y lọc, cần chừa không gian để mở nắp vệ sinh. Nếu lắp sát tường, sát nền hoặc quá gần thiết bị khác, việc bảo trì sau này sẽ rất bất tiện.

7. Có nên bố trí van xả đáy cho từng nhánh không?

Với các nhánh dài, nhánh thấp, nhánh ít sử dụng hoặc tuyến có nguy cơ tích cặn, nên bố trí điểm xả đáy. Điểm xả đáy giúp xả nước đọng, xả cặn và hỗ trợ vệ sinh đường ống khi bảo trì.

Tại điểm xả đáy, van bi KITZ thường được ưu tiên vì đóng mở nhanh, xả thoáng và kín tốt sau khi đóng. Với hệ nước sạch thông thường, có thể dùng van bi đồng hoặc inox tùy môi trường. Với nước có hóa chất, nước nóng hoặc môi trường ẩm, nên cân nhắc vật liệu inox hoặc loại phù hợp hơn.

Đầu xả nên được dẫn về hố thu, rãnh thoát hoặc khu vực an toàn. Không nên để van xả hướng trực tiếp vào lối đi, tủ điện hoặc khu vực có người thao tác thường xuyên.

8. Chú ý áp lực giữa các nhánh rẽ

Hệ thống nhiều nhánh dễ gặp tình trạng nhánh gần nguồn thì áp mạnh, nhánh xa nguồn thì áp yếu. Nếu chỉ bố trí van khóa mà không tính đến áp lực, một số khu vực có thể thiếu nước hoặc lưu lượng không ổn định.

Với hệ có áp lực thay đổi, nên kiểm tra áp tại từng nhánh chính. Có thể cần thêm van cân bằng, van giảm áp, đồng hồ áp hoặc thiết bị điều khiển để ổn định dòng nước. Van KITZ dùng để khóa, chặn, chống hồi hoặc lọc cặn cần được kết hợp đúng với thiết kế tổng thể.

Không nên dùng van khóa để bóp dòng quá nhiều trong thời gian dài nếu loại van đó không phù hợp điều tiết. Nếu cần chỉnh lưu lượng thường xuyên, nên chọn đúng loại van điều tiết.

9. Chọn kích cỡ van theo đường ống và lưu lượng

Van trên từng nhánh nên chọn đúng DN với đường ống để tránh tăng tổn thất áp hoặc gây khó lắp đặt. Với nhánh nhỏ, van nối ren gọn và dễ thao tác. Với nhánh lớn, van mặt bích thường chắc chắn và dễ bảo trì hơn.

Nếu chọn van nhỏ hơn đường ống, lưu lượng có thể giảm, áp lực sau van yếu và thiết bị cuối nhánh không đủ nước. Nếu chọn van quá lớn so với nhu cầu thực tế, chi phí tăng và thao tác vận hành có thể không cần thiết.

Với những nhánh cấp cho thiết bị quan trọng, nên đối chiếu lưu lượng yêu cầu của thiết bị trước khi chọn kích cỡ van.

10. Chọn vật liệu van theo môi trường nước

Hệ cấp nước nhiều nhánh có thể dùng cho nước sạch, nước nóng, nước làm mát, nước có hóa chất xử lý hoặc nước tuần hoàn. Vì vậy, vật liệu van cần chọn theo môi chất thực tế.

Không nên dùng một loại vật liệu cho toàn bộ hệ thống nếu các nhánh có môi trường khác nhau. Nhánh nước sạch có thể dùng van đồng, nhưng nhánh hóa chất nhẹ hoặc nước nóng nên cân nhắc inox hoặc vật liệu phù hợp hơn.

11. Nên bố trí van theo từng tầng, từng khu hay từng thiết bị?

Cách bố trí tốt nhất là chia van theo cấp quản lý. Tuyến chính có van khóa tổng. Mỗi khu vực hoặc mỗi tầng có van khóa khu vực. Mỗi nhánh cấp cho thiết bị quan trọng có van khóa riêng.

Cách chia này giúp quản lý hệ thống dễ hơn. Khi một thiết bị hỏng, chỉ cần khóa van tại thiết bị. Khi một khu vực cần sửa, khóa van khu vực. Khi cần dừng toàn bộ, mới khóa van tổng.

Nếu chỉ có van tổng mà không có van nhánh, hệ thống rất khó bảo trì. Nếu lắp quá nhiều van không có kế hoạch, chi phí tăng và người vận hành khó nhớ chức năng từng van. Vì vậy, nên có sơ đồ van rõ ràng, đánh mã từng van và ghi chú khu vực phục vụ.

12. Lưu ý khi lắp van tại nhánh rẽ

Van tại nhánh rẽ nên đặt ở vị trí dễ nhìn, dễ thao tác và không bị che bởi thiết bị khác. Tay gạt, tay quay hoặc bộ điều khiển cần có đủ không gian vận hành.

Không nên lắp van quá sát co, tê hoặc thiết bị đo nếu vị trí đó yêu cầu dòng chảy ổn định. Với đồng hồ đo lưu lượng, nên chừa đoạn ống thẳng theo khuyến nghị kỹ thuật. Với y lọc, cần chừa chỗ mở nắp. Với van một chiều, cần lắp đúng chiều mũi tên dòng chảy.

Sau khi lắp xong, cần thử kín từng nhánh, kiểm tra rò tại ren, mặt bích, gioăng và các điểm nối. Nếu có nhiều van, nên đánh dấu trạng thái thường đóng hoặc thường mở để tránh thao tác nhầm.

13. Những lỗi thường gặp khi bố trí van KITZ cho hệ nhiều nhánh

Lỗi đầu tiên là thiếu van khóa tại đầu nhánh. Khi nhánh nhỏ gặp sự cố, phải dừng cả tuyến chính, gây ảnh hưởng nhiều khu vực.

Lỗi thứ hai là không lắp van một chiều sau bơm hoặc tại nơi có nguy cơ hồi nước. Điều này làm áp lực dao động, nước hồi ngược hoặc bơm quay ngược.

Lỗi thứ ba là thiếu y lọc trước thiết bị quan trọng. Cặn bẩn có thể làm kẹt van, hỏng đồng hồ, tắc thiết bị hoặc giảm tuổi thọ bơm.

Lỗi thứ tư là bố trí van khó thao tác. Van nằm sát trần, sát tường, trong góc hẹp hoặc không có nhãn khiến bảo trì mất thời gian và dễ thao tác nhầm.

14. Checklist bố trí van KITZ cho hệ thống cấp nước nhiều nhánh rẽ

Bảng dưới đây giúp kiểm tra nhanh khi thiết kế mới, cải tạo hoặc rà soát lại hệ thống cấp nước có nhiều nhánh rẽ.

15. Kết luận

Van KITZ dùng cho hệ thống cấp nước có nhiều nhánh rẽ nên được bố trí theo nguyên tắc chia khu rõ ràng, dễ khóa từng nhánh và dễ bảo trì từng thiết bị. Tuyến chính cần có van khóa tổng, mỗi nhánh rẽ nên có van khóa riêng, sau bơm nên có van một chiều, trước thiết bị quan trọng nên có y lọc và tại điểm thấp nên có van xả đáy nếu cần.

Với nhánh nhỏ, van bi KITZ thường phù hợp vì đóng mở nhanh và kín tốt. Với nhánh lớn, có thể cân nhắc van bướm hoặc van mặt bích tùy kích cỡ. Nếu hệ thống cần chống hồi nước, phải dùng van một chiều; nếu cần bảo vệ thiết bị khỏi cặn, nên bố trí y lọc. Với các vị trí khóa nhánh, cô lập thiết bị hoặc xả cục bộ, người dùng có thể tham khảo nhóm Van bi KITZ để chọn đúng vật liệu, kiểu kết nối và kích cỡ phù hợp.
