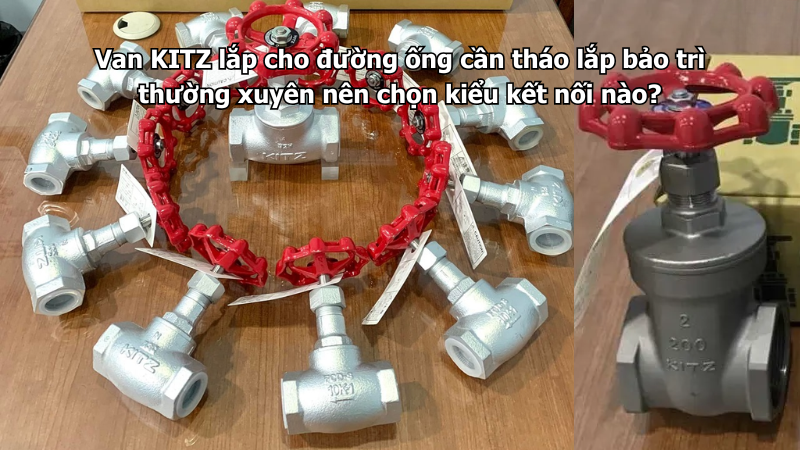

Van KITZ lắp cho đường ống cần tháo lắp bảo trì thường xuyên nên chọn kiểu kết nối nào?

Trong hệ thống đường ống công nghiệp, có những vị trí rất ít khi tháo ra, nhưng cũng có những vị trí phải kiểm tra, vệ sinh, thay thế hoặc bảo trì định kỳ. Với các vị trí này, khi chọn Van công nghiệp KITZ, người dùng không chỉ cần quan tâm đến loại van, vật liệu và áp lực mà còn phải chọn đúng kiểu kết nối.

Nếu đường ống cần tháo lắp bảo trì thường xuyên, nên ưu tiên các kiểu kết nối dễ tháo như nối mặt bích, nối ren kết hợp rắc co hoặc các dạng kẹp bích phù hợp. Ngược lại, không nên ưu tiên nối hàn nếu vị trí đó cần tháo van ra nhiều lần, vì mỗi lần bảo trì sẽ tốn công cắt, hàn lại, thử kín và xử lý bề mặt.

1. Vì sao kiểu kết nối quan trọng khi bảo trì thường xuyên?

Kiểu kết nối quyết định trực tiếp đến việc tháo van ra khỏi đường ống có dễ hay không. Một van chọn đúng vật liệu nhưng kết nối không phù hợp vẫn có thể gây khó khăn lớn khi cần sửa chữa.

Ví dụ, nếu van lắp hàn cố định trên tuyến ống, khi cần thay gioăng, vệ sinh hoặc thay van, kỹ thuật viên có thể phải cắt ống. Sau đó lại phải hàn lại, kiểm tra kín, vệ sinh mối hàn và chạy thử. Cách này không phù hợp với các vị trí cần bảo trì nhiều lần.

Trong khi đó, van nối bích có thể tháo bằng cách xả áp, đóng van cô lập, tháo bulong và đưa van ra ngoài. Van nối ren hoặc rắc co cũng tiện cho đường ống nhỏ nếu không gian thao tác đủ. Vì vậy, ngay từ khâu chọn van KITZ, cần xác định vị trí đó có cần tháo lắp thường xuyên hay không.

2. Đường ống nhỏ nên chọn nối ren hay rắc co?

Với đường ống nhỏ, thường từ DN15 đến DN50 tùy hệ thống, kết nối ren là lựa chọn khá phổ biến. Van KITZ nối ren có ưu điểm gọn, dễ lắp, chi phí phụ kiện thấp và phù hợp với nước sạch, khí nén, dầu nhẹ hoặc một số hệ công nghiệp nhẹ.

Tuy nhiên, nếu vị trí cần tháo lắp nhiều lần, chỉ nối ren trực tiếp đôi khi chưa đủ thuận tiện. Khi tháo van ren, người thợ có thể phải xoay cả đoạn ống hoặc tháo nhiều phụ kiện liên quan. Vì vậy, nên bố trí thêm rắc co, măng sông tháo nhanh hoặc đầu nối phù hợp để việc tháo van dễ hơn.

Nói đơn giản, đường ống nhỏ có thể dùng van KITZ nối ren, nhưng nếu cần bảo trì thường xuyên thì nên kết hợp rắc co hai đầu hoặc ít nhất một đầu để tránh phải tháo cả tuyến ống.

3. Đường ống trung bình và lớn nên ưu tiên nối mặt bích

Với đường ống trung bình đến lớn, nối mặt bích thường là lựa chọn phù hợp nhất cho vị trí cần tháo lắp bảo trì. Kết nối mặt bích chắc chắn, chịu lực tốt, phù hợp áp lực cao hơn và dễ tháo rời khi cần thay thế van.

Van KITZ nối bích thường được dùng cho các tuyến nước, hơi, khí, dầu, HVAC, PCCC, hệ bơm, hệ xử lý nước và đường ống nhà máy. Khi cần bảo trì, kỹ thuật viên chỉ cần tháo bulong mặt bích, tách van ra khỏi đường ống và thay gioăng mới khi lắp lại.

Điểm cần chú ý là phải chọn đúng tiêu chuẩn bích như JIS 10K, JIS 16K, JIS 20K, ANSI Class hoặc PN tùy hệ thống. Nếu sai tiêu chuẩn, lỗ bích có thể không khớp, độ dày bích không phù hợp hoặc khi lắp bị rò.

4. Kiểu wafer có phù hợp khi cần tháo lắp không?

Kiểu wafer thường gặp ở van bướm. Van được kẹp giữa hai mặt bích bằng bulong xuyên hoặc bulong hai bên tùy thiết kế. Ưu điểm là gọn, nhẹ, tiết kiệm không gian và phù hợp với đường ống lớn.

Với hệ thống cần bảo trì, van wafer vẫn có thể tháo lắp được, nhưng cần chú ý cách cố định đường ống. Khi tháo van wafer, hai mặt bích hai bên cần được giữ đúng vị trí, tránh xô lệch. Nếu đường ống không có giá đỡ tốt, việc tháo van có thể khó hơn.

Kiểu wafer phù hợp với tuyến nước, HVAC, nước làm mát, xử lý nước hoặc các vị trí có đủ không gian thao tác. Nếu cần tháo lắp rất thường xuyên và yêu cầu độ chắc chắn độc lập hơn, có thể cân nhắc kiểu lug hoặc mặt bích tùy loại van.

5. Kiểu lug có lợi gì khi bảo trì?

Kiểu lug cũng thường gặp ở van bướm. Khác với wafer, thân van lug có tai ren hoặc tai bắt bulong riêng, giúp lắp giữa hai mặt bích chắc hơn. Một số thiết kế lug cho phép tháo một phía đường ống trong khi phía còn lại vẫn giữ van cố định, tùy điều kiện hệ thống.

Với các tuyến cần bảo trì từng đoạn, kiểu lug có thể thuận tiện hơn wafer. Ví dụ, nếu cần tháo một đoạn ống hoặc một thiết bị phía sau van, kiểu lug giúp cô lập khu vực tốt hơn so với wafer thông thường.

Tuy nhiên, việc chọn wafer hay lug còn phụ thuộc model van KITZ, tiêu chuẩn bích, áp lực làm việc và cách bố trí đường ống. Không nên chọn chỉ vì “dễ tháo” mà bỏ qua thông số kỹ thuật.

6. Có nên chọn nối hàn cho vị trí bảo trì thường xuyên không?

Nếu vị trí cần tháo lắp thường xuyên, không nên ưu tiên nối hàn. Kết nối hàn có ưu điểm kín chắc, chịu áp lực và nhiệt độ tốt, phù hợp với tuyến cố định hoặc môi trường yêu cầu độ kín cao. Nhưng điểm yếu là rất khó tháo ra khi cần bảo trì.

Mỗi lần tháo van hàn, người thợ thường phải cắt ống hoặc cắt mối hàn. Sau đó khi lắp lại phải hàn mới, kiểm tra mối hàn, vệ sinh hệ thống và thử áp. Việc này tốn thời gian, tăng chi phí và có thể làm ảnh hưởng đến tiến độ vận hành của nhà máy.

Kết nối hàn chỉ nên dùng ở vị trí ít tháo, đường ống yêu cầu kín tuyệt đối, nhiệt độ cao, áp lực cao hoặc theo thiết kế kỹ thuật bắt buộc. Nếu đã biết vị trí cần bảo trì định kỳ, nên ưu tiên nối bích hoặc nối ren/rắc co hơn.

7. Chọn kiểu kết nối theo từng loại van KITZ

Mỗi loại van KITZ có kiểu kết nối phù hợp riêng. Người dùng nên chọn theo chức năng của van và kích cỡ đường ống.

Với các thiết bị cần vệ sinh thường xuyên như y lọc, ngoài kiểu kết nối còn phải chú ý vị trí nắp xả, hướng lắp và khoảng trống thao tác. Kết nối dễ tháo nhưng nắp lọc bị sát tường thì bảo trì vẫn khó.

8. Chọn theo kích cỡ đường ống

Kích cỡ đường ống là yếu tố quan trọng khi chọn kiểu kết nối. Với DN nhỏ, nối ren thường đơn giản và tiết kiệm. Với DN lớn, nối mặt bích thường an toàn, chắc chắn và dễ bảo trì hơn.

Đây chỉ là gợi ý chung. Khi chọn thực tế cần dựa vào catalogue từng model KITZ, áp lực, nhiệt độ, tiêu chuẩn đường ống và yêu cầu vận hành.

9. Chú ý không gian tháo lắp quanh van

Một lỗi rất hay gặp là chọn đúng van, đúng kết nối nhưng lắp ở vị trí quá chật. Khi cần bảo trì, kỹ thuật viên không đủ chỗ để đưa cờ lê, tháo bulong, xoay rắc co hoặc nhấc van ra khỏi đường ống.

Với van mặt bích, cần chừa khoảng trống hai bên để tháo bulong và tách van. Với van nối ren, cần đủ không gian để xoay dụng cụ. Với van điều khiển điện hoặc khí nén, cần chừa thêm không gian cho bộ truyền động, dây điện, ống khí và hộp công tắc hành trình.

Nếu van lắp sát tường, sát nền, sát thiết bị khác hoặc trên cao, nên tính trước phương án thao tác. Một vị trí bảo trì thường xuyên nhưng quá khó tiếp cận sẽ làm tăng thời gian sửa chữa và rủi ro hư hỏng phụ kiện xung quanh.

10. Chú ý gioăng, bulong và phụ kiện khi dùng nối bích

Kết nối mặt bích dễ tháo lắp, nhưng cần dùng đúng gioăng và bulong. Nếu gioăng không phù hợp với nhiệt độ, áp lực hoặc môi chất, sau vài lần tháo lắp có thể bị xẹp, chai hoặc rò.

Khi tháo van mặt bích để bảo trì, nên kiểm tra lại gioăng trước khi lắp lại. Nhiều trường hợp không nên tái sử dụng gioăng cũ, nhất là với hệ hơi, nước nóng, dầu, hóa chất hoặc áp lực cao. Bulong cũng cần kiểm tra ren, độ rỉ và lực siết.

Khi siết bulong, nên siết đều theo đường chéo, không siết lệch một phía. Siết lệch có thể làm mặt bích ép không đều, khiến van bị lệch tâm hoặc rò tại mép gioăng.

11. Chú ý tiêu chuẩn kết nối của van và đường ống

Van KITZ có thể theo nhiều tiêu chuẩn như JIS, ANSI, DIN, BS hoặc PN tùy model. Khi chọn kiểu kết nối, không chỉ nói “nối bích” là đủ, mà phải kiểm tra đúng tiêu chuẩn bích.

Ví dụ, mặt bích JIS 10K và ANSI Class 150 có thể không giống nhau về số lỗ, đường kính tâm lỗ, độ dày và kích thước tổng thể. Nếu chọn sai, khi lắp có thể không khớp hoặc phải gia công chuyển đổi, làm tăng rủi ro rò rỉ.

Với nối ren, cũng cần kiểm tra chuẩn ren như BSPT, NPT hoặc JIS. Nếu sai chuẩn ren, lắp có thể bị cấn, rò hoặc hỏng ren sau vài lần tháo lắp.

12. Khi nào nên dùng rắc co hoặc đoạn spool tháo lắp?

Rắc co hoặc đoạn spool tháo lắp rất hữu ích ở những vị trí cần bảo trì thường xuyên. Rắc co giúp tháo van nối ren mà không phải xoay cả đường ống. Đoạn spool mặt bích giúp tạo khoảng tháo lắp, nhất là với van lớn hoặc thiết bị nặng.

Với đường ống nhỏ, nếu dùng van bi KITZ nối ren ở vị trí cần tháo ra vệ sinh hoặc thay thế, nên bố trí rắc co ít nhất một phía, tốt hơn là hai phía nếu điều kiện cho phép.

Với đường ống lớn, có thể bố trí đoạn ống ngắn mặt bích, khớp nối mềm hoặc phụ kiện tháo lắp để khi cần bảo trì không phải ép lệch đường ống. Cách này giúp giảm nguy cơ làm hỏng mặt bích, gioăng hoặc thân van.

13. Những lỗi thường gặp khi chọn kiểu kết nối cho vị trí bảo trì

Lỗi đầu tiên là chọn nối hàn cho vị trí phải tháo thường xuyên. Điều này làm mỗi lần bảo trì trở nên tốn thời gian và chi phí hơn nhiều.

Lỗi thứ hai là dùng nối ren nhưng không bố trí rắc co. Khi cần tháo van, người thợ phải xoay cả đoạn ống hoặc tháo nhiều phụ kiện, rất bất tiện.

Lỗi thứ ba là chọn sai tiêu chuẩn mặt bích. Van đúng loại nhưng sai chuẩn bích vẫn gây khó lắp, rò hoặc phải chế thêm phụ kiện.

Lỗi thứ tư là không chừa không gian thao tác. Van nằm trong góc hẹp, sát tường hoặc sát thiết bị khác sẽ rất khó tháo, dù kiểu kết nối về lý thuyết là dễ bảo trì.

14. Checklist chọn kiểu kết nối van KITZ cho đường ống cần bảo trì

Bảng dưới đây giúp rà soát nhanh trước khi chọn van KITZ cho các vị trí cần tháo lắp, vệ sinh hoặc thay thế định kỳ.

15. Kết luận

Van KITZ lắp cho đường ống cần tháo lắp bảo trì thường xuyên nên ưu tiên kiểu kết nối dễ tháo như nối mặt bích, nối ren kết hợp rắc co hoặc kiểu wafer/lug tùy loại van. Với đường ống nhỏ, nối ren có rắc co sẽ tiện và tiết kiệm. Với đường ống trung bình đến lớn, nối mặt bích thường là lựa chọn an toàn và dễ bảo trì hơn. Nếu vị trí phải tháo ra nhiều lần, không nên ưu tiên nối hàn trừ khi thiết kế kỹ thuật bắt buộc.

Khi chọn thực tế, cần kiểm tra thêm kích cỡ, áp lực, nhiệt độ, môi chất, tiêu chuẩn bích, chuẩn ren và không gian thao tác quanh van. Với các vị trí cần đóng mở nhanh, dễ thay thế và có nhiều lựa chọn kết nối, người dùng có thể tham khảo nhóm Van bi KITZ để chọn đúng dòng nối ren, nối bích hoặc kiểu kết nối phù hợp với hệ thống.
