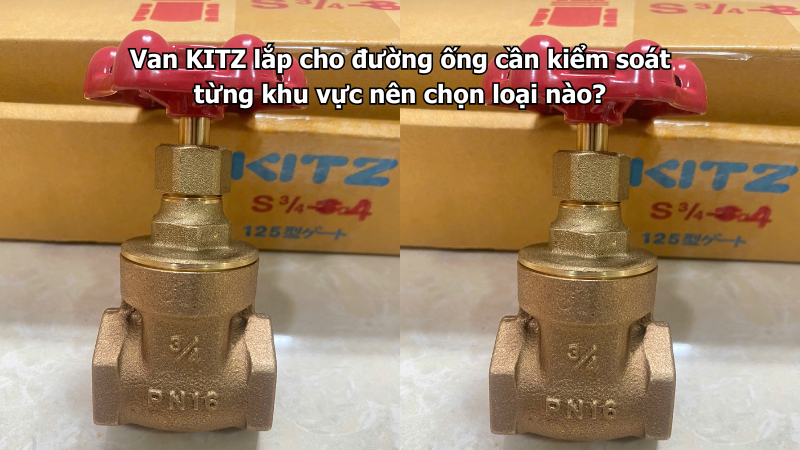

Van KITZ lắp cho đường ống cần kiểm soát từng khu vực nên chọn loại nào?

Trong hệ thống cấp nước, nước làm mát, nước tuần hoàn, khí nén hoặc đường ống kỹ thuật trong nhà máy, việc kiểm soát từng khu vực là rất quan trọng. Nếu bố trí van hợp lý, người vận hành có thể khóa riêng từng nhánh, từng tầng, từng cụm thiết bị hoặc từng zone sản xuất mà không phải dừng toàn bộ hệ thống. Với nhu cầu này, Van công nghiệp KITZ có thể được chọn theo từng vị trí: van bi cho nhánh nhỏ, van bướm cho tuyến lớn, van cổng cho tuyến chính, van một chiều cho vị trí chống hồi và Y lọc cho điểm cần bảo vệ thiết bị.

Nói đúng hơn, không có một loại van KITZ duy nhất phù hợp cho mọi vị trí kiểm soát khu vực. Cần chọn theo kích cỡ đường ống, chức năng đóng mở, áp lực, môi chất, tần suất thao tác và yêu cầu bảo trì. Nếu chọn sai loại van, hệ thống vẫn có thể vận hành được nhưng sẽ khó khóa cục bộ, khó sửa chữa và dễ gây gián đoạn khi có sự cố.

1. Kiểm soát từng khu vực trên đường ống là gì?

Kiểm soát từng khu vực là cách chia hệ thống đường ống thành nhiều đoạn hoặc nhiều nhánh riêng để dễ vận hành. Mỗi khu vực có van khóa riêng, giúp người vận hành có thể đóng nước, khí hoặc môi chất ở một phần hệ thống mà không ảnh hưởng toàn bộ tuyến.

Ví dụ, trong tòa nhà có thể chia theo tầng, khu vệ sinh, phòng kỹ thuật, bồn chứa hoặc cụm bơm. Trong nhà máy có thể chia theo dây chuyền, khu sản xuất, thiết bị trao đổi nhiệt, nhánh nước làm mát hoặc từng cụm máy.

Cách chia khu vực tốt giúp giảm thời gian dừng hệ thống khi bảo trì. Khi một nhánh bị rò, chỉ cần khóa van nhánh đó. Các khu vực còn lại vẫn tiếp tục vận hành bình thường.

2. Vì sao cần chọn đúng loại van KITZ theo từng vị trí?

Mỗi loại van có chức năng mạnh riêng. Van bi đóng mở nhanh, phù hợp nhánh nhỏ và vị trí cần thao tác thường xuyên. Van bướm gọn, phù hợp đường ống lớn và không gian hẹp. Van cổng phù hợp khóa tuyến chính, ít thao tác. Van cầu phù hợp điều chỉnh lưu lượng. Van một chiều chống dòng hồi. Y lọc giữ cặn để bảo vệ thiết bị.

Nếu dùng sai chức năng, hệ thống sẽ phát sinh nhiều bất tiện. Dùng van cổng để điều tiết lưu lượng có thể làm van nhanh mòn. Dùng van bi cho tuyến DN lớn có thể tốn chi phí và nặng khi thao tác. Dùng van một chiều thay van khóa là sai vì van một chiều không cho phép khóa chủ động khi bảo trì.

Vì vậy, khi kiểm soát từng khu vực, cần xác định rõ từng van dùng để khóa, chống hồi, lọc cặn hay điều chỉnh dòng.

3. Vị trí khóa nhánh nhỏ nên chọn van bi KITZ

Van bi KITZ là lựa chọn phù hợp nhất cho các nhánh nhỏ cần đóng mở nhanh. Các vị trí thường dùng gồm nhánh cấp vào từng phòng, từng khu vệ sinh, từng máy, từng thiết bị, nhánh xả, nhánh cấp nước phụ hoặc đường khí nén nhỏ.

Ưu điểm của van bi là thao tác nhanh bằng tay gạt 90 độ, dễ nhận biết trạng thái đóng mở và có độ kín tốt. Tay gạt song song với đường ống là mở, vuông góc với đường ống là đóng. Điều này rất thuận tiện khi hệ thống có nhiều van và cần thao tác nhanh.

Với đường ống nhỏ như DN15, DN20, DN25, DN32 hoặc DN40, van bi nối ren thường gọn, dễ lắp và dễ bảo trì. Nếu vị trí thường xuyên tháo lắp, nên bố trí thêm rắc co để thay van hoặc tháo thiết bị dễ hơn.

4. Tuyến ống lớn nên chọn van bướm KITZ

Với các tuyến ống lớn cần kiểm soát từng khu vực, van bướm KITZ thường là lựa chọn thực tế. Van bướm có thân gọn, trọng lượng nhẹ hơn nhiều so với van bi hoặc van cổng cỡ lớn, phù hợp với đường ống DN lớn, phòng máy, trần kỹ thuật, hệ nước làm mát, nước tuần hoàn và HVAC.

Van bướm có thể dùng kiểu wafer, lug hoặc mặt bích tùy thiết kế. Kiểu wafer gọn và phổ biến. Kiểu lug phù hợp hơn nếu cần cố định chắc hoặc bảo trì từng đoạn. Với tuyến lớn, nên cân nhắc tay quay thay vì tay gạt để đóng mở nhẹ hơn và hạn chế thao tác quá nhanh.

Nếu hệ thống cần điều khiển theo khu vực từ tủ điện, PLC hoặc BMS, có thể dùng van bướm điều khiển điện hoặc khí nén. Nhưng cần chừa không gian cho bộ điều khiển, dây điện, ống khí và bảo trì actuator.

5. Tuyến chính ít thao tác nên chọn van cổng KITZ

Van cổng KITZ phù hợp với các tuyến chính, tuyến cấp tổng hoặc nhánh lớn ít thao tác. Loại van này làm việc tốt nhất ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Khi mở hết, dòng chảy đi qua tương đối thông thoáng, phù hợp với các tuyến cần duy trì lưu lượng ổn định.

Van cổng thường được dùng tại đầu nguồn cấp nước, đầu tuyến phân phối, trước/sau cụm thiết bị lớn hoặc các vị trí cần khóa chắc khi bảo trì. Với đường ống DN50 trở lên, van cổng nối mặt bích là lựa chọn phổ biến.

Điểm cần lưu ý là không nên dùng van cổng để điều chỉnh lưu lượng thường xuyên. Khi mở lưng chừng, cánh van nằm trong dòng chảy, dễ rung, mòn mép làm kín và đóng không kín sau thời gian dài.

6. Vị trí sau bơm hoặc bồn cao nên chọn van một chiều KITZ

Trong hệ thống kiểm soát từng khu vực, không chỉ có van khóa. Một số vị trí bắt buộc cần van một chiều KITZ để chống dòng chảy ngược. Vị trí phổ biến nhất là sau đầu đẩy bơm, sau từng bơm trong cụm bơm luân phiên, đường cấp lên bồn cao hoặc các nhánh có nguy cơ áp cao hồi về áp thấp.

Van một chiều giúp nước hoặc môi chất chỉ đi theo một chiều. Khi bơm dừng hoặc áp phía sau lớn hơn phía trước, van tự đóng để ngăn dòng hồi. Điều này giúp bảo vệ bơm, tránh tụt áp và hạn chế tình trạng bơm quay ngược.

Tuy nhiên, van một chiều không thay thế được van khóa. Sau bơm vẫn nên có thêm van khóa để cô lập bơm khi cần bảo trì.

7. Trước thiết bị quan trọng nên bố trí Y lọc KITZ

Nếu từng khu vực có thiết bị như bơm, đồng hồ, van giảm áp, bộ trao đổi nhiệt, van điều khiển hoặc máy móc sử dụng nước, nên cân nhắc lắp Y lọc KITZ trước thiết bị. Y lọc giúp giữ lại cặn, rác nhỏ, mạt đường ống và rỉ sét trước khi dòng chảy đi vào thiết bị.

Trong hệ thống nhiều khu vực, cặn có thể làm kẹt van, sai số đồng hồ, tắc thiết bị hoặc làm giảm lưu lượng ở một nhánh. Lắp Y lọc đúng vị trí giúp giảm rủi ro này.

Khi bố trí Y lọc, phải chừa không gian để mở nắp vệ sinh lưới lọc. Nếu lắp lọc ở vị trí quá sát tường, sát nền hoặc bị che bởi ống khác, sau này việc vệ sinh sẽ rất khó.

8. Nếu cần điều chỉnh lưu lượng từng khu vực nên dùng van cầu KITZ

Nếu mục tiêu không chỉ là khóa mở mà còn cần điều chỉnh lưu lượng từng khu vực, van cầu KITZ nên được cân nhắc. Van cầu có khả năng tiết lưu tốt hơn van bi, van cổng và van bướm thông thường.

Ví dụ, một nhánh cấp nước vào thiết bị cần giảm lưu lượng, một tuyến cần cân bằng dòng hoặc một khu vực cần giảm áp cục bộ ở mức thủ công, van cầu có thể phù hợp hơn van khóa thông thường.

Tuy nhiên, van cầu tạo tổn thất áp cao hơn và không gọn bằng van bi hoặc van bướm. Vì vậy, chỉ nên dùng tại vị trí thực sự cần điều chỉnh dòng. Với vị trí chỉ cần khóa mở, van bi, van bướm hoặc van cổng sẽ hợp lý hơn.

9. Gợi ý chọn van KITZ theo từng khu vực

Bảng dưới đây giúp chọn nhanh loại van KITZ theo chức năng kiểm soát khu vực trên hệ thống đường ống.

Cách chọn này chỉ là định hướng ban đầu. Khi đưa vào công trình thực tế, cần kiểm tra thêm áp lực, nhiệt độ, môi chất, tiêu chuẩn kết nối và không gian lắp đặt.

10. Cần chia van theo cấp kiểm soát

Một hệ thống tốt nên chia van theo nhiều cấp, không chỉ có một van tổng. Cách chia thường gồm van tổng, van khu vực, van nhánh, van trước thiết bị và van xả cuối tuyến.

Van tổng dùng để dừng toàn bộ hệ thống khi cần sửa chữa lớn. Van khu vực dùng để khóa từng tầng, từng zone hoặc từng dây chuyền. Van nhánh dùng để cô lập từng thiết bị hoặc nhóm thiết bị. Van xả dùng để tháo nước, xả cặn hoặc xả áp trước khi bảo trì.

Nếu thiếu cấp van trung gian, khi một vị trí nhỏ bị hỏng, người vận hành có thể phải dừng cả tuyến lớn. Điều này gây mất thời gian và ảnh hưởng sản xuất, vận hành tòa nhà hoặc sinh hoạt.

11. Chọn kiểu kết nối theo kích cỡ và nhu cầu bảo trì

Với đường ống nhỏ, kết nối ren thường thuận tiện, gọn và dễ lắp. Van bi KITZ nối ren phù hợp cho nhiều nhánh nhỏ, nhánh cấp thiết bị hoặc điểm xả. Nếu cần tháo thường xuyên, nên có thêm rắc co.

Với đường ống trung bình và lớn, kết nối mặt bích sẽ chắc chắn và dễ bảo trì hơn. Van cổng, van bướm, van một chiều hoặc van cầu mặt bích phù hợp với tuyến chính, tuyến cấp khu vực và hệ có áp lực cao hơn.

Với van bướm wafer hoặc lug, cần kiểm tra đúng tiêu chuẩn mặt bích và độ đồng tâm của đường ống. Nếu hai mặt bích lệch, van có thể rò, kẹt đĩa hoặc khó đóng mở.

12. Chú ý áp lực, nhiệt độ và môi chất

Cùng là kiểm soát từng khu vực, nhưng hệ nước sạch, nước nóng, nước làm mát, khí nén, dầu nhẹ hoặc hóa chất nhẹ sẽ cần loại van khác nhau. Không nên dùng cùng một vật liệu cho mọi tuyến.

Với nước sạch thông thường, van đồng, gang hoặc inox có thể phù hợp tùy kích cỡ. Với môi trường ẩm, nước có hóa chất xử lý hoặc yêu cầu chống gỉ cao hơn, nên cân nhắc inox. Với tuyến nóng, cần kiểm tra nhiệt độ làm việc của van, gioăng và packing.

Áp lực cũng rất quan trọng. Nhánh nhỏ chưa chắc áp thấp, đặc biệt nếu nằm sau bơm tăng áp hoặc cấp lên tầng cao. Van phải được chọn theo áp lực làm việc thực tế, không chỉ theo DN đường ống.

13. Cần đánh nhãn van để tránh thao tác nhầm

Khi hệ thống có nhiều khu vực, số lượng van sẽ nhiều. Nếu không đánh nhãn, người vận hành rất dễ khóa nhầm nhánh. Điều này đặc biệt nguy hiểm trong nhà máy, tòa nhà, phòng bơm hoặc khu kỹ thuật tầng hầm.

Nên đánh mã van theo chức năng và khu vực, ví dụ: van tổng, van nhánh tầng 1, van nhánh tầng 2, van bơm 1, van bơm 2, van xả đáy, van trước lọc, van sau giảm áp. Sơ đồ tuyến nên đặt tại phòng kỹ thuật hoặc khu vực vận hành.

Đánh nhãn van không làm hệ thống chạy tốt hơn về mặt cơ khí, nhưng giúp vận hành đúng và giảm thời gian xử lý sự cố. Đây là việc nhỏ nhưng rất đáng làm.

14. Checklist chọn van KITZ cho đường ống cần kiểm soát từng khu vực

Bảng dưới đây giúp kiểm tra nhanh trước khi chọn và bố trí van KITZ cho hệ thống cần chia khu vực kiểm soát.

15. Kết luận

Van KITZ lắp cho đường ống cần kiểm soát từng khu vực nên được chọn theo chức năng từng vị trí. Với nhánh nhỏ, điểm xả, nhánh cấp thiết bị và vị trí cần thao tác nhanh, van bi KITZ là lựa chọn rất phù hợp. Với tuyến ống lớn, không gian hẹp, nên cân nhắc van bướm KITZ. Với tuyến chính ít thao tác, van cổng KITZ phù hợp hơn. Với vị trí cần điều chỉnh lưu lượng, nên dùng van cầu KITZ. Sau bơm hoặc vị trí có nguy cơ hồi nước, cần bố trí van một chiều KITZ.

Điểm quan trọng là phải chia hệ thống theo cấp kiểm soát: van tổng, van khu vực, van nhánh, van trước thiết bị và van xả. Không nên chỉ lắp một van tổng rồi bỏ qua van cục bộ. Với các nhánh cần khóa mở nhanh, dễ thao tác và dễ bảo trì, người dùng có thể tham khảo nhóm Van bi KITZ để chọn đúng kích cỡ, vật liệu và kiểu kết nối cho từng khu vực.
