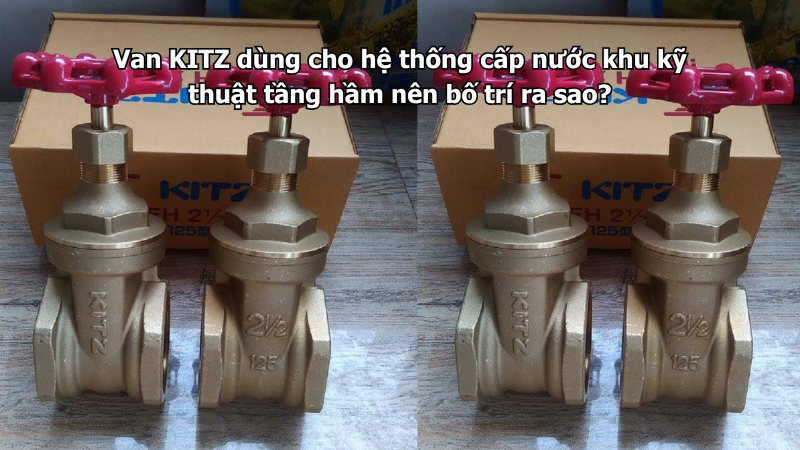

Van KITZ dùng cho hệ thống cấp nước khu kỹ thuật tầng hầm nên bố trí ra sao?

Khu kỹ thuật tầng hầm thường là nơi tập trung nhiều thiết bị quan trọng của hệ thống cấp nước như bơm tăng áp, bồn trung gian, đường ống cấp chính, đồng hồ, y lọc, van một chiều, van khóa, cụm giảm áp và các nhánh cấp đi lên từng tầng. Vì vậy, khi sử dụng Van công nghiệp KITZ cho khu vực này, cần bố trí theo đúng chức năng từng vị trí, không nên lắp van rời rạc theo cảm tính.

Với hệ thống cấp nước khu kỹ thuật tầng hầm, van KITZ nên được chia theo nhóm: van khóa tổng, van khóa trước/sau bơm, van một chiều sau bơm, y lọc trước thiết bị, van khóa từng nhánh cấp lên tầng, van xả đáy và van cô lập thiết bị. Cách bố trí hợp lý giúp vận hành an toàn, dễ bảo trì, hạn chế dừng nước toàn bộ tòa nhà khi chỉ sửa một khu vực nhỏ.

1. Vì sao khu kỹ thuật tầng hầm cần bố trí van rõ ràng?

Tầng hầm là nơi nhiều hệ thống kỹ thuật cùng hoạt động: cấp nước, thoát nước, PCCC, HVAC, điện, bơm, bể chứa và đường ống kỹ thuật. Nếu hệ van không được bố trí rõ ràng, khi có sự cố rò nước, hỏng bơm hoặc cần thay thiết bị, kỹ thuật viên sẽ mất nhiều thời gian tìm đúng van cần khóa.

Một lỗi thường gặp là chỉ có van tổng nhưng thiếu van khóa từng nhánh. Khi một tuyến cấp lên tầng hoặc một cụm thiết bị cần sửa, toàn bộ hệ thống phải dừng nước. Điều này rất bất tiện với tòa nhà văn phòng, chung cư, nhà máy hoặc khu thương mại.

Bố trí van KITZ đúng ngay từ đầu giúp chia hệ thống thành từng khu vực kiểm soát riêng. Khi sửa một bơm, một nhánh cấp hoặc một thiết bị, chỉ cần cô lập đúng đoạn đó mà không ảnh hưởng toàn bộ công trình.

2. Đầu nguồn cấp nước vào tầng hầm nên có van khóa tổng

Tại đầu nguồn cấp nước vào khu kỹ thuật tầng hầm, nên bố trí van khóa tổng. Van này dùng để đóng toàn bộ nguồn nước khi cần sửa chữa lớn, thay thiết bị chính hoặc xử lý sự cố khẩn cấp.

Tùy kích cỡ đường ống, có thể chọn van bi KITZ, van cổng KITZ hoặc van bướm KITZ. Với đường ống nhỏ đến trung bình, van bi hoặc van cổng có thể phù hợp. Với đường ống lớn, không gian hẹp, van bướm thường gọn hơn và dễ bố trí hơn.

Van khóa tổng nên đặt ở vị trí dễ nhìn, dễ thao tác và có nhãn rõ ràng. Không nên đặt van tổng ở góc khuất, sau thiết bị hoặc nơi bị che bởi đường ống khác, vì khi có sự cố cần khóa nhanh sẽ rất khó xử lý.

3. Trước bơm cần bố trí van khóa và y lọc

Trước đầu hút bơm nên có van khóa để cô lập nguồn nước vào bơm khi cần bảo trì. Nếu cần tháo bơm, thay phớt, kiểm tra cánh bơm hoặc thay khớp nối, van khóa đầu hút giúp ngăn nước tiếp tục chảy vào cụm bơm.

Ngoài van khóa, trước bơm nên bố trí y lọc nếu nguồn nước có khả năng lẫn cặn, rác nhỏ, mạt đường ống hoặc cát mịn. Y lọc giúp bảo vệ bơm và các van phía sau khỏi tạp chất.

Tuy nhiên, khi lắp y lọc trong tầng hầm, cần chừa không gian để mở nắp vệ sinh lưới lọc. Không nên lắp sát nền, sát tường hoặc sát thiết bị khác khiến việc tháo nắp lọc sau này rất khó khăn.

4. Sau bơm cần bố trí van một chiều và van khóa

Sau đầu đẩy bơm nên có van một chiều KITZ để chống nước hồi ngược về bơm khi bơm dừng. Đây là vị trí rất quan trọng trong hệ cấp nước tầng hầm, đặc biệt với hệ bơm tăng áp, bơm cấp lên bồn mái hoặc bơm luân phiên.

Nếu không có van một chiều, nước từ đường ống phía sau có thể chảy ngược về bơm, gây tụt áp, tiếng va đập hoặc làm bơm quay ngược. Với cụm bơm nhiều máy, mỗi bơm nên có van một chiều riêng để bơm đang chạy không đẩy nước ngược qua bơm đang dừng.

Sau van một chiều nên có van khóa để cô lập tuyến ống phía sau khi cần tháo bơm hoặc thay van một chiều. Van một chiều không thay thế được van khóa, vì nó không phải thiết bị khóa chủ động phục vụ bảo trì.

5. Cụm bơm luân phiên nên bố trí van riêng từng bơm

Trong tầng hầm, cụm bơm cấp nước thường có hai hoặc nhiều bơm chạy luân phiên. Mỗi bơm nên có đầy đủ van khóa đầu hút, van một chiều đầu đẩy và van khóa đầu đẩy.

Cách bố trí này giúp từng bơm có thể được cô lập riêng. Khi một bơm cần sửa, kỹ thuật viên đóng van đầu hút và đầu đẩy của bơm đó, trong khi bơm còn lại vẫn có thể vận hành nếu hệ thống cho phép.

Nếu chỉ bố trí van chung cho cả cụm bơm, việc sửa một bơm có thể làm dừng toàn bộ hệ thống cấp nước. Đây là cách bố trí không tốt cho các công trình cần cấp nước liên tục.

6. Nhánh cấp lên từng tầng nên có van khóa riêng

Từ khu kỹ thuật tầng hầm, nước thường được cấp lên các tầng hoặc các khu vực khác nhau. Mỗi nhánh cấp chính nên có van khóa riêng để dễ kiểm soát.

Ví dụ, có thể chia van cho nhánh cấp khu văn phòng, nhánh cấp khu vệ sinh, nhánh cấp khu căn hộ, nhánh cấp bồn mái, nhánh cấp thiết bị kỹ thuật hoặc nhánh cấp từng zone. Khi một nhánh có sự cố, chỉ cần khóa nhánh đó thay vì khóa toàn bộ hệ thống.

Với nhánh nhỏ, van bi KITZ có thể phù hợp vì thao tác nhanh và dễ nhận biết trạng thái. Với nhánh lớn, có thể dùng van bướm hoặc van cổng tùy không gian, áp lực và yêu cầu vận hành.

7. Có cần bố trí van xả đáy trong tầng hầm không?

Nên có van xả đáy tại các điểm thấp của đường ống. Tầng hầm thường là vị trí thấp trong công trình, dễ tích nước đọng, cặn hoặc áp dư trong đường ống khi bảo trì.

Van xả đáy giúp tháo nước khỏi một đoạn ống trước khi sửa chữa, thay van, thay bơm hoặc vệ sinh hệ thống. Nếu không có điểm xả, khi tháo thiết bị, nước còn trong ống có thể chảy ra nền tầng hầm, gây trơn trượt và ảnh hưởng khu vực kỹ thuật.

Van bi KITZ thường phù hợp cho điểm xả vì đóng mở nhanh, dòng xả thoáng và dễ thao tác. Tuy nhiên, đầu xả nên dẫn về hố thu, rãnh thoát hoặc vị trí an toàn, không nên xả trực tiếp vào tủ điện, lối đi hoặc chân thiết bị.

8. Trước đồng hồ, van giảm áp và thiết bị đo nên bố trí van thế nào?

Các thiết bị như đồng hồ nước, đồng hồ áp, van giảm áp, cảm biến áp suất hoặc bộ lọc tổng cần có van khóa trước và sau nếu cần tháo lắp bảo trì. Cách bố trí này giúp cô lập thiết bị mà không phải dừng toàn bộ tuyến.

Trước thiết bị nhạy cảm với cặn nên có y lọc để bảo vệ. Ví dụ, trước van giảm áp hoặc van điều khiển nên có lọc để hạn chế cặn làm kẹt bộ phận bên trong.

Nếu có van giảm áp trong khu kỹ thuật tầng hầm, nên có đồng hồ áp trước và sau van để kiểm tra áp đầu vào và đầu ra. Không nên chỉ lắp van giảm áp mà không có điểm kiểm tra áp, vì khi hệ thống yếu nước hoặc áp quá mạnh sẽ khó xác định nguyên nhân.

9. Chọn loại van KITZ theo từng vị trí trong tầng hầm

Không nên dùng một loại van cho toàn bộ hệ thống. Mỗi vị trí có chức năng khác nhau, nên loại van cũng cần khác nhau.

Cách chọn đúng theo vị trí giúp hệ thống dễ vận hành hơn và hạn chế sai chức năng. Không nên dùng van một chiều thay van khóa, cũng không nên dùng van khóa để thay y lọc hoặc van giảm áp.

10. Chú ý vật liệu van trong môi trường tầng hầm

Tầng hầm thường có độ ẩm cao hơn các khu vực khác. Nhiều phòng kỹ thuật còn có nước đọng, hơi ẩm, thông gió kém hoặc gần khu bơm thoát nước. Vì vậy, vật liệu van cần được chọn cẩn thận.

Với nước sạch thông thường, van đồng, gang hoặc inox có thể được sử dụng tùy kích cỡ và vị trí. Nhưng tại nơi ẩm, ngoài độ bền bên trong, cũng cần chú ý khả năng chống ăn mòn bên ngoài thân van, tay gạt, bulong và mặt bích.

Nếu đường ống nhỏ, van bi đồng hoặc inox là lựa chọn phổ biến. Nếu muốn tăng độ bền trong môi trường ẩm hoặc vị trí khó bảo trì, van inox nên được cân nhắc. Với đường ống lớn, van gang phủ tốt hoặc van bướm phù hợp có thể đáp ứng tốt nếu môi trường không quá ăn mòn.

11. Chú ý không gian thao tác và bảo trì

Khu kỹ thuật tầng hầm thường chật, nhiều đường ống chạy song song, nhiều thiết bị đặt gần nhau. Khi bố trí van KITZ, cần chừa không gian thao tác tay gạt, tay quay, tháo bulong, mở nắp y lọc và kiểm tra đồng hồ.

Không nên lắp van ở vị trí người vận hành không với tới, bị che bởi bơm, sát tường hoặc nằm quá thấp dưới nền. Một van lắp đúng kỹ thuật nhưng không thao tác được thì vẫn là bố trí kém.

Với van bướm tay gạt, cần chừa khoảng xoay tay. Với van cổng và van cầu, cần chừa không gian xoay tay quay. Với y lọc, cần chừa khoảng tháo lưới lọc. Với van điều khiển điện hoặc khí nén, cần chừa không gian kiểm tra actuator, dây điện và ống khí.

12. Cần đánh nhãn van và lập sơ đồ tuyến

Trong khu kỹ thuật tầng hầm, số lượng van thường nhiều. Nếu không đánh nhãn, người vận hành dễ thao tác nhầm, nhất là khi cần khóa nước khẩn cấp.

Nên đánh mã van theo khu vực, ví dụ van tổng, van bơm 1, van bơm 2, van nhánh tầng 1, van nhánh tầng 2, van xả đáy, van trước y lọc, van sau giảm áp. Sơ đồ tuyến nên được đặt gần tủ kỹ thuật hoặc phòng trực vận hành.

Việc đánh nhãn không làm tăng nhiều chi phí nhưng giúp giảm rất nhiều rủi ro. Khi bàn giao công trình hoặc khi có nhân sự kỹ thuật mới, sơ đồ và nhãn van giúp họ hiểu hệ thống nhanh hơn.

13. Những lỗi thường gặp khi bố trí van KITZ trong tầng hầm

Lỗi đầu tiên là thiếu van khóa trước và sau bơm. Khi bơm hỏng, không thể cô lập nhanh để sửa.

Lỗi thứ hai là có van một chiều nhưng thiếu van khóa sau bơm. Khi cần tháo van một chiều hoặc bơm, nước từ tuyến phía sau vẫn có thể gây khó thao tác.

Lỗi thứ ba là không có y lọc trước thiết bị quan trọng. Cặn trong đường ống có thể làm hỏng bơm, đồng hồ, van giảm áp hoặc van điều khiển.

Lỗi thứ tư là thiếu điểm xả đáy. Khi bảo trì, nước chảy tràn ra nền tầng hầm, ảnh hưởng thiết bị và an toàn lao động.

Lỗi thứ năm là không đánh nhãn van. Khi có sự cố, kỹ thuật viên mất thời gian tìm đúng van, thậm chí khóa nhầm khu vực.

14. Checklist bố trí van KITZ cho hệ thống cấp nước khu kỹ thuật tầng hầm

Bảng dưới đây giúp kiểm tra nhanh khi bố trí van KITZ cho hệ thống cấp nước trong khu kỹ thuật tầng hầm.

15. Kết luận

Van KITZ dùng cho hệ thống cấp nước khu kỹ thuật tầng hầm nên được bố trí theo từng chức năng rõ ràng: van khóa tổng ở đầu nguồn, van khóa trước/sau bơm, van một chiều sau bơm, y lọc trước thiết bị cần bảo vệ, van khóa từng nhánh cấp lên tầng và van xả đáy tại điểm thấp. Cách bố trí này giúp hệ thống vận hành ổn định, dễ bảo trì và hạn chế ảnh hưởng khi có sự cố cục bộ.

Điểm cần chú ý là tầng hầm thường ẩm, chật và có nhiều thiết bị, nên van phải đặt ở vị trí dễ thao tác, dễ kiểm tra, có nhãn rõ ràng và có đủ không gian bảo trì. Với các vị trí khóa nhánh, khóa thiết bị, xả nước hoặc cô lập khu vực trong hệ cấp nước tầng hầm, người dùng có thể tham khảo nhóm Van bi KITZ để chọn đúng kích cỡ, vật liệu và kiểu kết nối phù hợp.
