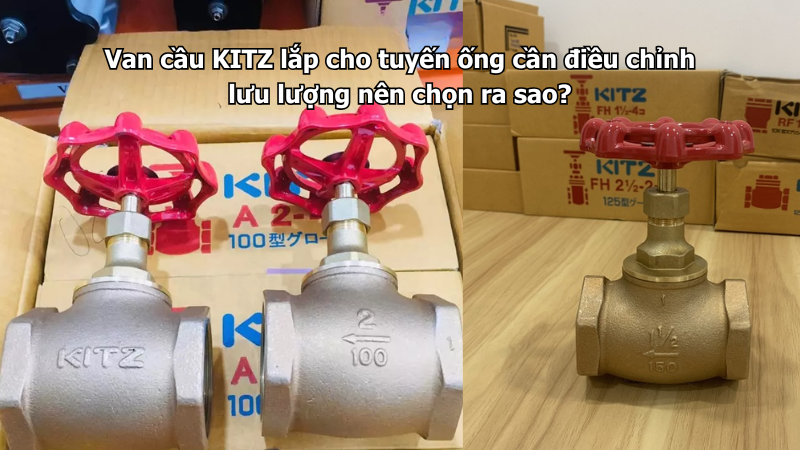

Van cầu KITZ lắp cho tuyến ống cần điều chỉnh lưu lượng nên chọn ra sao?

Trong hệ thống đường ống công nghiệp, không phải vị trí nào cũng chỉ cần đóng hoặc mở hoàn toàn. Có nhiều tuyến ống cần điều chỉnh lưu lượng theo nhu cầu sử dụng thực tế, ví dụ tuyến hơi, nước nóng, khí nén, dầu nhẹ, nước làm mát hoặc đường ống cấp cho từng thiết bị. Với các vị trí này, dòng Van công nghiệp KITZ thường được cân nhắc vì có nhiều chủng loại, độ bền tốt và phù hợp với nhiều môi trường làm việc khác nhau.

Riêng với nhiệm vụ điều chỉnh lưu lượng, van cầu KITZ là lựa chọn phù hợp hơn so với van bi hoặc van cổng. Lý do là cấu tạo của van cầu cho phép đĩa van nâng hạ từ từ, dòng chảy đi qua thân van được kiểm soát tốt hơn, giúp người vận hành chỉnh lưu lượng theo từng mức thay vì chỉ đóng hoặc mở nhanh.

1. Van cầu KITZ có phù hợp để điều chỉnh lưu lượng không?

Van cầu KITZ phù hợp với các tuyến ống cần điều chỉnh lưu lượng, nhất là những vị trí cần giảm dòng, cân bằng lưu lượng hoặc kiểm soát lượng môi chất đi qua thiết bị. Đây là nhóm van được thiết kế để đóng mở và tiết lưu tốt hơn nhiều so với van cổng, van bướm hoặc van bi tay gạt thông thường.

Khi xoay tay quay, đĩa van bên trong sẽ di chuyển lên xuống theo trục. Khoảng hở giữa đĩa van và ghế van thay đổi từ từ, nhờ đó lưu lượng đi qua cũng thay đổi theo. Cách vận hành này giúp van cầu kiểm soát dòng chảy ổn định hơn, ít bị “mở quá tay” như van bi tay gạt.

Tuy nhiên, không phải cứ cần điều chỉnh lưu lượng là chọn một van cầu bất kỳ. Người dùng cần xét môi chất, áp lực, nhiệt độ, kích cỡ đường ống, mức độ điều chỉnh, tiêu chuẩn kết nối và vị trí lắp đặt để chọn đúng model KITZ phù hợp.

2. Vì sao không nên dùng van bi hoặc van cổng để chỉnh lưu lượng lâu dài?

Van bi và van cổng vẫn có thể làm giảm lưu lượng nếu mở lưng chừng, nhưng đây không phải cách dùng tối ưu. Van bi được thiết kế chính để đóng hoặc mở nhanh bằng góc xoay 90 độ. Nếu để bi van ở trạng thái mở một phần, dòng chảy bị ép qua khe hẹp, dễ gây xoáy, rung, mòn gioăng và làm van nhanh hỏng hơn.

Van cổng cũng không phù hợp để điều tiết lâu dài. Khi cánh van chỉ mở một phần, dòng chảy có thể tác động trực tiếp vào mép cánh, gây rung, xói mòn bề mặt làm kín và khiến van đóng không kín sau một thời gian sử dụng.

Van cầu KITZ khắc phục tốt hơn ở điểm này. Dòng chảy đi qua thân van theo dạng đổi hướng, đĩa van ép xuống ghế van theo phương thẳng đứng, nên khả năng kiểm soát lưu lượng tốt hơn. Vì vậy, với tuyến ống cần chỉnh dòng thường xuyên hoặc cần giảm lưu lượng ở mức vừa phải, van cầu là lựa chọn hợp lý hơn.

3. Cần xác định môi chất trước khi chọn van cầu KITZ

Môi chất là yếu tố đầu tiên cần kiểm tra khi chọn van cầu KITZ. Mỗi môi chất có yêu cầu khác nhau về vật liệu thân van, vật liệu đĩa van, gioăng làm kín và khả năng chịu nhiệt.

Nếu dùng cho nước sạch, nước nóng hoặc hệ HVAC thông thường, có thể cân nhắc van cầu gang hoặc van cầu đồng tùy kích cỡ đường ống. Với hơi nóng, dầu nóng, khí nén hoặc tuyến ống có nhiệt độ cao, cần ưu tiên dòng van chịu nhiệt tốt, có gioăng và vật liệu làm kín phù hợp. Với hóa chất nhẹ, môi trường ăn mòn hoặc yêu cầu sạch hơn, van cầu inox KITZ sẽ phù hợp hơn.

Không nên chọn van chỉ dựa vào kích cỡ. Hai tuyến ống cùng DN50 nhưng một tuyến dùng nước lạnh, một tuyến dùng hơi nóng thì yêu cầu vật liệu và gioăng có thể khác nhau hoàn toàn. Nếu chọn sai vật liệu, van có thể nhanh rò, kẹt, ăn mòn hoặc giảm tuổi thọ.

4. Chọn van cầu KITZ theo áp lực làm việc

Áp lực làm việc là yếu tố rất quan trọng khi chọn van cầu cho tuyến ống điều chỉnh lưu lượng. Vì van cầu thường tạo tổn thất áp lớn hơn van bi hoặc van cổng, nên cần chọn đúng cấp áp để van vận hành ổn định và không bị quá tải.

Trước khi chọn van, cần biết áp lực làm việc thường xuyên của hệ thống và áp lực cao nhất có thể phát sinh. Ví dụ hệ thống nước tăng áp, hơi nóng, khí nén hoặc dầu thường có dao động áp trong quá trình vận hành. Nếu chỉ chọn van sát với áp lực trung bình mà không tính biên độ an toàn, van có thể nhanh rò hoặc làm việc không ổn định khi áp tăng.

Với các tuyến ống dùng tiêu chuẩn Nhật, van cầu KITZ có nhiều lựa chọn như JIS 10K, JIS 16K, JIS 20K tùy model. Với hệ theo tiêu chuẩn khác, cần đối chiếu mặt bích, áp lực và catalogue kỹ thuật trước khi đặt hàng.

5. Chọn van cầu KITZ theo nhiệt độ môi chất

Nhiệt độ ảnh hưởng trực tiếp đến thân van, ty van, đĩa van, gioăng và packing cổ van. Một van dùng tốt cho nước lạnh chưa chắc phù hợp cho hơi nóng hoặc dầu nóng. Vì vậy, với tuyến ống cần điều chỉnh lưu lượng, cần xác định rõ nhiệt độ làm việc thực tế.

Với nước lạnh hoặc nước sạch thông thường, yêu cầu nhiệt độ không quá khắt khe. Nhưng với hơi nóng, nước nóng tuần hoàn, dầu nóng hoặc khí nóng, nên chọn van cầu có vật liệu chịu nhiệt tốt hơn. Gioăng graphite, packing chịu nhiệt hoặc vật liệu đĩa van phù hợp sẽ giúp van bền hơn trong quá trình đóng mở và điều tiết.

Nếu van làm việc trong môi trường nhiệt độ cao nhưng chọn gioăng không phù hợp, van có thể rò tại nắp, cổ van hoặc bề mặt làm kín. Một số trường hợp ban đầu van vẫn chạy được, nhưng sau thời gian ngắn gioăng bị chai cứng, mất đàn hồi và phát sinh rò rỉ.

6. Chọn kiểu kết nối ren hay mặt bích

Van cầu KITZ có nhiều kiểu kết nối, phổ biến là nối ren và nối mặt bích. Việc chọn kiểu kết nối cần dựa vào kích cỡ đường ống, áp lực, vị trí lắp và nhu cầu bảo trì sau này.

Van cầu nối ren thường dùng cho đường ống nhỏ, không gian hẹp, chi phí lắp đặt thấp và thao tác đơn giản. Dạng này phù hợp với các tuyến DN nhỏ trong hệ nước, khí nén, dầu nhẹ hoặc hơi áp lực vừa tùy model.

Van cầu mặt bích phù hợp hơn cho đường ống trung bình đến lớn, hệ thống cần độ chắc chắn cao hoặc vị trí cần tháo lắp bảo trì thuận tiện. Với các tuyến hơi, nước nóng, HVAC, đường ống kỹ thuật nhà máy hoặc tòa nhà, kết nối mặt bích thường được ưu tiên vì độ ổn định tốt hơn.

Khi chọn mặt bích, cần kiểm tra đúng tiêu chuẩn như JIS 10K, JIS 16K, JIS 20K hoặc tiêu chuẩn đang dùng trên đường ống. Không nên chọn sai tiêu chuẩn vì có thể lệch lỗ bích, sai độ dày, sai đường kính tâm lỗ và gây khó khăn khi lắp đặt.

7. Chọn kích cỡ van cầu KITZ có nên bằng đường ống không?

Thông thường, van cầu nên chọn cùng kích cỡ với đường ống để đảm bảo lắp đặt đồng bộ và hạn chế phát sinh phụ kiện chuyển đổi. Tuy nhiên, với một số tuyến cần điều chỉnh lưu lượng chính xác hơn, kỹ thuật có thể tính toán lại kích cỡ van dựa trên lưu lượng thực tế, độ chênh áp và mức điều tiết mong muốn.

Nếu chọn van quá nhỏ, tổn thất áp sẽ tăng, bơm hoặc thiết bị phía trước có thể phải làm việc nặng hơn. Nếu chọn van quá lớn so với lưu lượng thực tế, khi điều chỉnh sẽ khó chính xác, vì chỉ cần xoay tay quay một đoạn nhỏ đã làm lưu lượng thay đổi nhiều.

Với các hệ thống thông thường, người dùng có thể chọn van theo DN đường ống. Nhưng với tuyến hơi, tuyến dầu, tuyến cấp lưu lượng cho máy móc hoặc dây chuyền sản xuất, nên có thông số lưu lượng và áp lực rõ ràng để chọn van phù hợp hơn.

8. Chọn vật liệu van cầu KITZ theo từng hệ thống

Vật liệu thân van quyết định rất nhiều đến độ bền và phạm vi sử dụng. Van cầu KITZ có thể có thân đồng, gang, inox hoặc thép tùy dòng sản phẩm. Mỗi vật liệu phù hợp với một nhóm ứng dụng khác nhau.

Với tuyến ống cần điều chỉnh lưu lượng nước thông thường, van cầu gang hoặc đồng có thể đáp ứng tốt. Với hơi nóng, khí nén, dầu nóng hoặc môi chất có tính ăn mòn nhẹ, nên cân nhắc inox hoặc thép tùy điều kiện thực tế. Không nên chọn van chỉ vì giá rẻ, vì nếu vật liệu không phù hợp thì chi phí sửa chữa sau này thường cao hơn nhiều.

9. Nên chọn van cầu ty nổi hay ty chìm?

Van cầu KITZ có thể có kiểu ty nổi hoặc ty chìm tùy model. Cả hai đều có thể dùng để đóng mở và điều chỉnh lưu lượng, nhưng cần chọn theo không gian lắp đặt và nhu cầu quan sát trạng thái van.

Van cầu ty nổi có ưu điểm dễ quan sát trạng thái đóng mở. Khi xoay tay quay, ty van di chuyển lên xuống rõ ràng, người vận hành dễ biết van đang mở nhiều hay ít. Dạng này phù hợp cho phòng kỹ thuật, nhà máy, tuyến ống cần kiểm tra thường xuyên.

Van cầu ty chìm gọn hơn, phù hợp vị trí không gian hạn chế. Tuy nhiên, người vận hành khó quan sát trực tiếp mức mở của van bằng chiều cao ty. Khi dùng loại ty chìm để điều chỉnh lưu lượng, nên có đánh dấu vị trí tay quay hoặc ghi chú số vòng mở để dễ vận hành lặp lại.

10. Lưu ý hướng lắp và chiều dòng chảy

Van cầu thường có chiều dòng chảy khuyến nghị. Trên thân van thường có ký hiệu mũi tên chỉ hướng lưu chất đi qua. Khi lắp đặt, cần kiểm tra đúng chiều này để van làm việc ổn định, đóng kín tốt và tránh tạo lực bất lợi lên đĩa van.

Nếu lắp sai chiều, van có thể khó điều chỉnh, đóng không êm, nhanh mòn bề mặt làm kín hoặc gây tiếng ồn khi vận hành. Với tuyến hơi và khí, lắp sai chiều còn có thể làm van rung hoặc gây hiện tượng điều chỉnh không ổn định.

Ngoài chiều dòng chảy, cũng cần chú ý tư thế lắp. Nên lắp sao cho tay quay dễ thao tác, cổ van không bị ngập nước, không vướng tường hoặc thiết bị khác. Với đường ống có rung động, cần kiểm tra giá đỡ để tránh lực rung truyền trực tiếp vào thân van.

11. Van cầu KITZ có gây tổn thất áp không?

Van cầu có tổn thất áp cao hơn van bi, van cổng hoặc van bướm vì dòng chảy phải đổi hướng khi đi qua thân van. Đây là đặc điểm tự nhiên của van cầu, đồng thời cũng là lý do van cầu điều chỉnh lưu lượng tốt hơn.

Khi chọn van cầu cho tuyến ống, cần chấp nhận rằng áp phía sau van có thể giảm nhiều hơn so với khi dùng van bi mở hoàn toàn. Nếu hệ thống cần lưu lượng rất lớn và tổn thất áp thấp, van cầu không phải lúc nào cũng là lựa chọn tối ưu cho toàn bộ tuyến chính. Nhưng nếu vị trí đó cần điều chỉnh lưu lượng, tổn thất áp này là phần cần tính đến trong thiết kế.

Với tuyến ống có bơm, cần kiểm tra xem bơm có đủ cột áp sau khi lắp van cầu hay không. Với tuyến hơi, cần xem áp sau van có còn đáp ứng cho thiết bị sử dụng hay không. Nếu không tính trước, hệ thống có thể bị thiếu áp sau khi đưa vào vận hành.

12. Có nên dùng van cầu KITZ để giảm áp không?

Van cầu có thể làm giảm áp ở mức nhất định do tạo cản dòng, nhưng không nên xem van cầu là van giảm áp chuyên dụng. Nếu hệ thống cần giữ áp sau van ở một mức ổn định, nên dùng van giảm áp phù hợp.

Van cầu KITZ thích hợp hơn cho nhiệm vụ điều chỉnh lưu lượng thủ công, cân bằng dòng hoặc giảm dòng đi qua một nhánh. Khi người vận hành xoay tay quay, lưu lượng và áp sau van sẽ thay đổi theo mức mở. Nhưng nếu áp đầu vào thay đổi liên tục, áp đầu ra cũng có thể thay đổi theo, không ổn định như van giảm áp tự động.

Vì vậy, nếu mục tiêu chính là chỉnh lượng nước, hơi, khí hoặc dầu đi qua tuyến ống, van cầu là lựa chọn tốt. Nếu mục tiêu là giữ áp cố định cho thiết bị, cần cân nhắc thêm van giảm áp, van điều khiển hoặc bộ điều tiết chuyên dụng.

13. Những lỗi thường gặp khi chọn van cầu KITZ cho tuyến điều chỉnh lưu lượng

Lỗi đầu tiên là chọn van theo kích cỡ ống mà không quan tâm lưu lượng thực tế. Nếu lưu lượng quá nhỏ so với kích cỡ van, việc điều chỉnh sẽ kém nhạy và khó ổn định. Nếu lưu lượng quá lớn, van có thể bị ồn, rung hoặc mòn nhanh khi tiết lưu.

Lỗi thứ hai là chọn sai vật liệu. Ví dụ dùng van gang cho môi chất có tính ăn mòn, dùng van đồng cho nhiệt độ không phù hợp hoặc dùng gioăng không chịu được hơi nóng. Những lỗi này có thể chưa gây sự cố ngay, nhưng sẽ làm van nhanh xuống cấp.

Lỗi thứ ba là lắp sai chiều dòng chảy. Van cầu cần được lắp theo hướng thiết kế để đĩa van và ghế van làm việc đúng. Lắp sai chiều có thể gây khó đóng mở, rò rỉ hoặc vận hành không ổn định.

Lỗi thứ tư là dùng van cầu để điều chỉnh quá nhỏ trong thời gian dài ở vị trí áp cao. Khi khe hở quá nhỏ, dòng chảy có tốc độ lớn, có thể gây xói mòn bề mặt làm kín và tạo tiếng ồn. Nếu hệ thống cần điều chỉnh rất chính xác hoặc liên tục, nên tính toán kỹ hơn thay vì chọn theo cảm tính.

14. Checklist chọn van cầu KITZ cho tuyến ống cần điều chỉnh lưu lượng

Trước khi chọn và lắp đặt van cầu KITZ, có thể kiểm tra theo bảng dưới đây để hạn chế sai sót. Bảng này phù hợp cho cả tuyến nước, hơi, khí nén, dầu nhẹ và hệ kỹ thuật công nghiệp thông thường.

15. Kết luận

Van cầu KITZ là lựa chọn phù hợp cho các tuyến ống cần điều chỉnh lưu lượng, đặc biệt ở những hệ thống cần kiểm soát dòng chảy tốt hơn so với van bi hoặc van cổng. Nhờ cấu tạo đĩa van nâng hạ theo tay quay, van cầu cho phép người vận hành chỉnh lưu lượng theo từng mức, phù hợp cho nước, hơi, khí nén, dầu nhẹ, nước nóng và nhiều tuyến kỹ thuật công nghiệp.

Khi chọn van, cần xác định rõ môi chất, áp lực, nhiệt độ, kích cỡ, vật liệu, kiểu kết nối, hướng lắp và mức độ tiết lưu thực tế. Nếu tuyến ống chỉ cần đóng mở nhanh, có thể dùng van bi hoặc van cổng. Nhưng nếu tuyến ống cần chỉnh dòng thường xuyên, cân bằng lưu lượng hoặc kiểm soát lượng môi chất đi qua thiết bị, người dùng nên tham khảo nhóm Van cầu KITZ để chọn đúng dòng van phù hợp với hệ thống.
