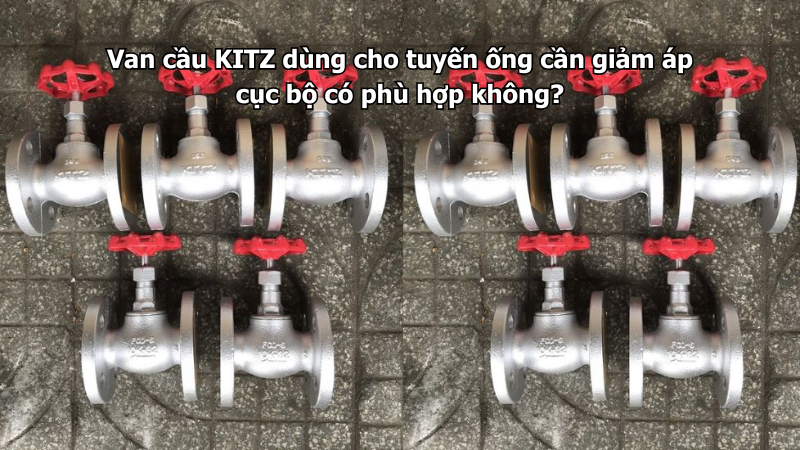

Van cầu KITZ dùng cho tuyến ống cần giảm áp cục bộ có phù hợp không?

Trong hệ thống đường ống công nghiệp, có nhiều vị trí không cần giảm áp toàn tuyến mà chỉ cần hạ áp hoặc giảm lưu lượng tại một đoạn ngắn, một nhánh phụ hoặc trước một thiết bị cụ thể. Với các vị trí này, van cầu KITZ là một trong những dòng Van công nghiệp KITZ có thể được cân nhắc nhờ khả năng tiết lưu tốt hơn van bi, van cổng và van bướm thông thường.

Tuy nhiên, cần hiểu đúng: van cầu KITZ có thể hỗ trợ giảm áp cục bộ bằng cách tiết lưu dòng chảy, nhưng không thay thế hoàn toàn van giảm áp tự động nếu hệ thống cần giữ áp đầu ra ổn định. Nếu chọn và dùng sai mục đích, van có thể gây tổn thất áp quá lớn, phát sinh tiếng ồn, rung đường ống hoặc nhanh mòn bề mặt làm kín.

1. Giảm áp cục bộ trên tuyến ống là gì?

Giảm áp cục bộ là việc làm giảm áp lực tại một đoạn, một nhánh hoặc một vị trí nhất định trong hệ thống, thay vì giảm áp cho toàn bộ đường ống. Trường hợp này thường gặp khi một thiết bị phía sau không cần áp quá cao, một nhánh phụ cần giảm dòng, hoặc người vận hành muốn cân bằng lưu lượng giữa nhiều tuyến.

Ví dụ, tuyến chính có áp lực đủ mạnh để cấp cho nhiều khu vực, nhưng một nhánh cấp vào thiết bị nhỏ lại cần lưu lượng thấp hơn. Khi đó, người dùng có thể dùng van để tiết lưu, làm giảm dòng và giảm áp sau van ở mức tương đối.

Tuy nhiên, giảm áp cục bộ bằng van cầu là kiểu điều chỉnh thủ công. Áp sau van có thể thay đổi nếu áp đầu vào hoặc lưu lượng hệ thống thay đổi. Đây là điểm khác biệt lớn so với van giảm áp tự động.

2. Van cầu KITZ có phù hợp để giảm áp cục bộ không?

Van cầu KITZ phù hợp nếu mục tiêu là giảm áp cục bộ ở mức tương đối, thông qua việc điều chỉnh độ mở của van. Cấu tạo van cầu cho phép đĩa van nâng hạ từ từ, dòng chảy đi qua thân van được kiểm soát tốt hơn so với van bi hoặc van cổng khi mở lưng chừng.

Khi người vận hành xoay tay quay, khoảng hở giữa đĩa van và ghế van thay đổi. Khoảng hở nhỏ hơn thì lưu lượng đi qua giảm, kéo theo áp phía sau van có thể giảm theo. Vì vậy, van cầu thường được dùng tại các vị trí cần điều chỉnh dòng, cân bằng lưu lượng hoặc hạ áp cục bộ trong phạm vi cho phép.

Nhưng nếu yêu cầu là giữ áp sau van luôn ổn định, ví dụ luôn duy trì 3 bar dù áp đầu vào thay đổi, thì van cầu không phải thiết bị tối ưu. Khi đó nên dùng van giảm áp chuyên dụng.

3. Vì sao van cầu tốt hơn van bi và van cổng khi cần tiết lưu?

Van bi và van cổng chủ yếu phù hợp với trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Nếu dùng hai loại van này để mở lưng chừng nhằm giảm áp, dòng chảy dễ bị rối mạnh, gây mòn gioăng, rung, tiếng ồn và làm van nhanh xuống cấp.

Van cầu có cấu tạo phù hợp hơn cho tiết lưu. Dòng chảy đi qua thân van theo đường đổi hướng, đĩa van ép xuống ghế van theo phương thẳng đứng. Nhờ đó, người vận hành có thể kiểm soát độ mở từ từ và ổn định hơn.

Với các tuyến hơi, nước nóng, nước sạch, khí nén hoặc dầu nhẹ cần giảm dòng ở một vị trí cụ thể, van cầu KITZ thường hợp lý hơn van bi hoặc van cổng. Tuy nhiên, vẫn cần chọn đúng vật liệu, áp lực và nhiệt độ theo môi chất thực tế.

4. Khi nào nên dùng van cầu KITZ để giảm áp cục bộ?

Van cầu KITZ nên được cân nhắc khi hệ thống chỉ cần giảm áp hoặc giảm lưu lượng thủ công tại một nhánh, không yêu cầu áp đầu ra tự động ổn định tuyệt đối.

Các trường hợp thường gặp gồm:

Nếu vị trí chỉ cần “bóp dòng” ở mức vừa phải và người vận hành có thể kiểm tra áp thực tế, van cầu là lựa chọn hợp lý. Nếu hệ thống yêu cầu áp sau van ổn định liên tục, không nên dùng van cầu để thay van giảm áp.

5. Không nên nhầm van cầu với van giảm áp

Đây là điểm cần nói rõ. Van cầu KITZ và van giảm áp có chức năng khác nhau.

Van cầu là van điều chỉnh thủ công. Người vận hành xoay tay quay để thay đổi độ mở. Khi độ mở thay đổi, lưu lượng và áp sau van thay đổi theo. Nhưng nếu áp đầu vào tăng hoặc lưu lượng tiêu thụ phía sau thay đổi, áp sau van cũng có thể thay đổi.

Van giảm áp là thiết bị tự động điều chỉnh để duy trì áp đầu ra theo mức cài đặt. Khi áp đầu vào dao động hoặc lưu lượng thay đổi trong phạm vi cho phép, van giảm áp sẽ tự điều chỉnh để giữ áp sau van ổn định hơn.

Vì vậy, van cầu chỉ phù hợp khi cần giảm áp cục bộ đơn giản, không yêu cầu độ chính xác cao. Nếu dùng cho thiết bị nhạy cảm với áp lực, nên chọn van giảm áp chuyên dụng.

6. Chọn van cầu KITZ theo môi chất

Môi chất là yếu tố đầu tiên cần kiểm tra. Cùng là giảm áp cục bộ, nhưng tuyến nước sạch, hơi nóng, khí nén, dầu nhẹ hoặc nước nóng sẽ yêu cầu vật liệu và gioăng khác nhau.

Không nên chọn van chỉ theo DN đường ống. Với môi chất nhiệt độ cao hoặc có tính ăn mòn, vật liệu thân van và bộ phận làm kín quan trọng hơn rất nhiều.

7. Chọn đúng áp lực làm việc

Van cầu dùng để giảm áp cục bộ thường chịu chênh áp giữa trước và sau van. Khi van mở nhỏ, áp phía trước van có thể cao hơn đáng kể so với phía sau. Vì vậy, cần chọn van có cấp áp lực phù hợp với áp đầu vào và điều kiện vận hành thực tế.

Không nên chỉ xem áp sau van mong muốn. Phần thân van, nắp van, ghế van và đĩa van vẫn phải chịu áp lực phía trước. Nếu hệ thống đầu vào 10 bar nhưng muốn giảm xuống 4 bar, van vẫn phải chịu điều kiện áp đầu vào và chênh áp khi tiết lưu.

Với hệ hơi, khí hoặc nước nóng, chênh áp lớn còn có thể gây tiếng ồn, rung và xói mòn bề mặt làm kín. Nếu chênh áp quá cao, cần tính toán kỹ hơn hoặc dùng giải pháp điều khiển áp chuyên dụng.

8. Chú ý nhiệt độ khi dùng van cầu giảm áp cục bộ

Nhiệt độ ảnh hưởng đến thân van, ty van, packing, gioăng và bề mặt làm kín. Với nước lạnh hoặc nước sạch thông thường, yêu cầu không quá khắt khe. Nhưng với nước nóng, hơi nóng, dầu nóng hoặc khí nóng, phải chọn đúng model chịu nhiệt.

Nếu chọn sai vật liệu làm kín, van có thể rò tại cổ van, rò nắp hoặc đóng mở nặng sau thời gian sử dụng. Đặc biệt khi van làm việc ở trạng thái tiết lưu, dòng chảy qua khe hẹp có thể tạo tốc độ cao, làm khu vực làm kín chịu tác động nhiều hơn.

Vì vậy, với tuyến nhiệt độ cao, không nên chỉ nói “lắp van cầu KITZ” chung chung. Cần kiểm tra catalogue model, nhiệt độ làm việc và vật liệu làm kín trước khi chọn.

9. Chọn kích cỡ van theo lưu lượng thực tế

Khi dùng van cầu để giảm áp cục bộ, kích cỡ van rất quan trọng. Nếu chọn van quá lớn so với lưu lượng thực tế, người vận hành sẽ khó điều chỉnh chính xác vì chỉ xoay một chút lưu lượng đã thay đổi nhiều. Nếu chọn van quá nhỏ, tổn thất áp quá lớn và có thể làm thiếu lưu lượng cho thiết bị phía sau.

Với các hệ thông thường, van thường chọn theo DN đường ống. Tuy nhiên, nếu nhiệm vụ chính là tiết lưu và giảm áp, nên xem thêm lưu lượng thực tế, áp trước van, áp mong muốn sau van và mức độ điều chỉnh cần thiết.

Nếu hệ thống yêu cầu điều chỉnh chính xác, nên có thông số kỹ thuật rõ hơn thay vì chọn theo kinh nghiệm.

10. Cần lắp đồng hồ áp trước và sau van không?

Nên lắp đồng hồ áp nếu tuyến ống cần kiểm soát mức giảm áp. Nếu chỉ có van cầu mà không có đồng hồ áp, người vận hành chỉ chỉnh theo cảm giác hoặc theo phản ứng của thiết bị phía sau. Cách này thiếu chính xác và khó lặp lại.

Đồng hồ áp trước van giúp biết áp đầu vào. Đồng hồ áp sau van giúp biết áp đã giảm đến mức nào. Khi có hai đồng hồ, kỹ thuật viên dễ đánh giá chênh áp và điều chỉnh van hợp lý hơn.

Với hệ nước, khí nén, hơi hoặc tuyến cấp cho thiết bị quan trọng, việc có đồng hồ áp trước/sau van sẽ giúp vận hành an toàn và dễ kiểm tra khi có sự cố.

11. Chú ý tiếng ồn và rung khi tiết lưu

Khi van cầu mở nhỏ, dòng chảy qua khe hẹp có vận tốc cao hơn. Điều này có thể tạo tiếng ồn, rung hoặc xói mòn nếu chênh áp lớn. Hiện tượng này thường rõ hơn ở hệ khí, hơi hoặc nước áp cao.

Nếu trong quá trình vận hành nghe tiếng rít, tiếng va, rung mạnh hoặc thấy đường ống dao động, không nên tiếp tục siết nhỏ van theo cảm tính. Cần kiểm tra chênh áp, lưu lượng, kiểu van và điều kiện làm việc.

Trong một số trường hợp, việc giảm áp cần chia thành nhiều cấp hoặc dùng van giảm áp/van điều khiển chuyên dụng thay vì dùng một van cầu mở rất nhỏ.

12. Vị trí lắp van cầu KITZ trên tuyến giảm áp cục bộ

Van cầu nên được lắp tại vị trí dễ thao tác, dễ quan sát đồng hồ áp và thuận tiện bảo trì. Không nên lắp ở vị trí quá cao, quá sát tường hoặc khu vực người vận hành khó tiếp cận.

Nếu van dùng để giảm áp trước thiết bị, nên bố trí van khóa, y lọc và đồng hồ áp phù hợp. Y lọc giúp giữ cặn trước khi nước, hơi hoặc khí đi qua van, hạn chế cặn làm xước bề mặt làm kín. Van khóa giúp cô lập cụm van khi cần bảo trì.

Với tuyến cần bảo trì định kỳ, nên ưu tiên kết nối mặt bích hoặc kết nối dễ tháo lắp tùy kích cỡ đường ống.

13. Những lỗi thường gặp khi dùng van cầu KITZ để giảm áp cục bộ

Lỗi đầu tiên là dùng van cầu thay van giảm áp trong hệ yêu cầu áp đầu ra ổn định. Khi áp đầu vào thay đổi, áp sau van cũng thay đổi, làm thiết bị phía sau vận hành không ổn định.

Lỗi thứ hai là mở van quá nhỏ trong thời gian dài. Khi khe hở quá nhỏ, dòng chảy có tốc độ cao, gây tiếng ồn, rung và xói mòn bề mặt làm kín.

Lỗi thứ ba là không lắp đồng hồ áp. Không có đồng hồ, người vận hành khó biết áp đã giảm bao nhiêu và có vượt giới hạn thiết bị phía sau hay không.

Lỗi thứ tư là chọn sai vật liệu. Van dùng cho hơi, nước nóng, dầu hoặc hóa chất nhẹ cần chọn đúng thân van, đĩa van, ghế van và packing.

14. Checklist chọn van cầu KITZ cho tuyến cần giảm áp cục bộ

Bảng dưới đây giúp kiểm tra nhanh trước khi chọn van cầu KITZ cho vị trí cần giảm áp hoặc tiết lưu cục bộ.

15. Kết luận

Van cầu KITZ dùng cho tuyến ống cần giảm áp cục bộ có thể phù hợp nếu mục tiêu là tiết lưu thủ công, giảm lưu lượng hoặc hạ áp tại một nhánh trong phạm vi không yêu cầu quá chính xác. So với van bi, van cổng hoặc van bướm, van cầu kiểm soát độ mở tốt hơn và phù hợp hơn cho các vị trí cần điều chỉnh dòng.

Tuy nhiên, van cầu KITZ không nên dùng để thay thế van giảm áp tự động nếu hệ thống cần giữ áp đầu ra ổn định. Khi chọn van, cần kiểm tra môi chất, áp lực, nhiệt độ, chênh áp, lưu lượng, vật liệu và nên bố trí đồng hồ áp trước/sau van để dễ kiểm soát. Với các tuyến cần tiết lưu hoặc giảm áp cục bộ bằng tay, người dùng có thể tham khảo nhóm Van cầu KITZ để chọn đúng vật liệu, kiểu kết nối và cấp áp phù hợp với hệ thống thực tế.
