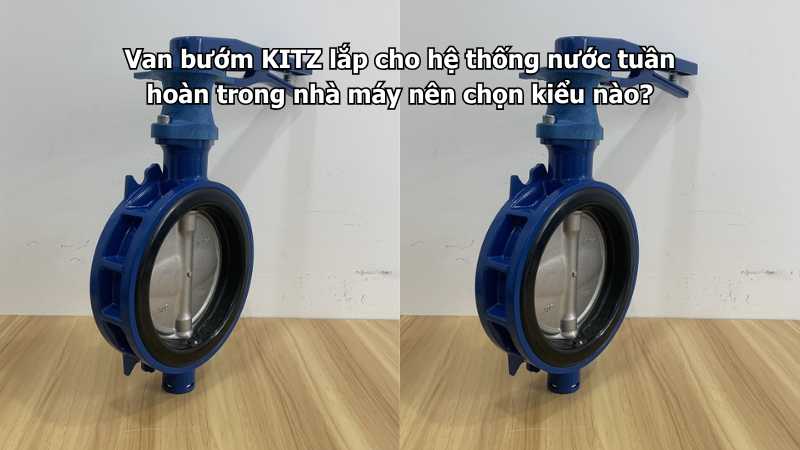

Van bướm KITZ lắp cho hệ thống nước tuần hoàn trong nhà máy nên chọn kiểu nào?

Trong nhà máy, hệ thống nước tuần hoàn thường vận hành liên tục để cấp nước làm mát, nước giải nhiệt, nước rửa, nước kỹ thuật hoặc nước phục vụ thiết bị trao đổi nhiệt. Với các tuyến ống này, van bướm KITZ là một trong những dòng Van công nghiệp KITZ được dùng nhiều nhờ thiết kế gọn, phù hợp đường ống lớn, đóng mở nhanh và dễ bố trí trong phòng máy.

Tuy nhiên, để chọn đúng van bướm KITZ cho hệ thống nước tuần hoàn, không nên chỉ nhìn kích cỡ DN. Cần xem hệ nước sạch hay nước có cặn, áp lực bơm, nhiệt độ, hóa chất xử lý nước, vị trí lắp, tần suất đóng mở và yêu cầu điều khiển. Với hệ nhà máy, lựa chọn phổ biến thường là van bướm wafer hoặc lug, vận hành tay quay; nếu cần tự động hóa thì dùng bộ điều khiển điện hoặc khí nén.

1. Van bướm KITZ có phù hợp cho hệ thống nước tuần hoàn không?

Van bướm KITZ phù hợp với nhiều hệ thống nước tuần hoàn trong nhà máy, đặc biệt ở các tuyến DN trung bình đến lớn. Van có thân mỏng, nhẹ hơn nhiều so với van cổng hoặc van bi kích cỡ lớn, nên thuận tiện khi lắp trong phòng máy, khu vực chiller, cụm bơm, trạm xử lý nước hoặc tuyến ống treo.

Nước tuần hoàn thường cần lưu lượng lớn, đóng mở theo khu vực và đôi khi cần cô lập từng thiết bị để bảo trì. Van bướm đáp ứng tốt các nhu cầu này vì có thể đóng mở nhanh, chiếm ít không gian và có nhiều kiểu kết nối như wafer, lug hoặc mặt bích.

Tuy nhiên, nếu hệ thống cần điều chỉnh lưu lượng chính xác liên tục, van bướm chỉ phù hợp ở mức cân chỉnh tương đối. Khi cần điều tiết chính xác, nên cân nhắc van cầu, van cân bằng hoặc van điều khiển chuyên dụng.

2. Nên chọn van bướm wafer khi nào?

Van bướm KITZ kiểu wafer là lựa chọn phổ biến cho hệ nước tuần hoàn vì thân gọn, lắp kẹp giữa hai mặt bích và tiết kiệm không gian. Kiểu này phù hợp với các tuyến nước làm mát, nước tuần hoàn HVAC, nước xử lý hoặc đường ống trong nhà máy có không gian lắp đặt hạn chế.

Ưu điểm của wafer là nhẹ, chi phí lắp đặt hợp lý và dễ dùng cho đường ống lớn. Nếu tuyến ống chủ yếu cần đóng mở hoặc cô lập khu vực, wafer là lựa chọn đáng cân nhắc.

Điểm cần chú ý là đường ống hai bên phải được căn chỉnh tốt. Khi lắp, cần đảm bảo mặt bích đồng tâm, gioăng không bị ép lệch và đĩa van không cạ vào lòng ống. Với vị trí cần tháo van thường xuyên, cần có đủ giá đỡ để hai đầu ống không bị xô lệch khi tháo van.

3. Nên chọn van bướm lug khi nào?

Van bướm KITZ kiểu lug phù hợp khi hệ thống cần độ chắc chắn hơn hoặc cần thuận tiện trong bảo trì từng đoạn ống. Thân van có tai bắt bulong riêng, giúp van được cố định tốt hơn giữa hai mặt bích.

Trong một số thiết kế, kiểu lug hỗ trợ cô lập một phía đường ống khi bảo trì. Điều này có lợi với hệ thống nước tuần hoàn có nhiều nhánh, nhiều thiết bị trao đổi nhiệt hoặc từng khu vực cần tháo lắp riêng.

Tuy nhiên, không nên mặc định lug lúc nào cũng tốt hơn wafer. Lug thường có chi phí cao hơn và cần kiểm tra đúng tiêu chuẩn mặt bích, áp lực, kích cỡ, model cụ thể. Nếu hệ thống chỉ cần đóng mở thông thường và ít tháo từng đoạn, wafer có thể đã đủ hợp lý.

4. Van bướm tay gạt có phù hợp cho nước tuần hoàn không?

Van bướm tay gạt phù hợp với kích cỡ nhỏ đến trung bình, vị trí dễ thao tác và tần suất đóng mở không quá nhiều. Ưu điểm là đóng mở nhanh, dễ nhận biết trạng thái và chi phí thấp hơn tay quay hoặc tự động.

Tuy nhiên, với hệ nước tuần hoàn nhà máy, nhiều tuyến ống có DN lớn và áp lực bơm đáng kể. Khi đó, tay gạt có thể khó thao tác, nhất là khi van lớn hoặc áp lực chênh qua van cao. Nếu người vận hành phải dùng lực mạnh, van dễ bị thao tác sai hoặc không đóng mở hết hành trình.

Vì vậy, tay gạt chỉ nên dùng cho van nhỏ, vị trí thao tác trực tiếp, không yêu cầu đóng mở quá êm. Với DN lớn hơn, tay quay thường phù hợp hơn.

5. Van bướm tay quay thường là lựa chọn hợp lý cho tuyến nước tuần hoàn

Với hệ thống nước tuần hoàn trong nhà máy, van bướm tay quay thường là lựa chọn thực tế và an toàn hơn tay gạt ở nhiều vị trí. Tay quay giúp thao tác nhẹ hơn, đóng mở từ từ hơn và kiểm soát trạng thái van tốt hơn.

Điều này đặc biệt quan trọng ở tuyến DN lớn, gần bơm tuần hoàn, gần chiller, tháp giải nhiệt hoặc bộ trao đổi nhiệt. Nếu đóng mở quá nhanh, dòng nước có thể gây rung đường ống hoặc va đập thủy lực. Tay quay giúp giảm rủi ro này vì tốc độ đóng mở chậm hơn.

Nếu hệ thống không yêu cầu tự động hóa, van bướm KITZ kiểu wafer hoặc lug, vận hành tay quay, thường là phương án cân bằng giữa chi phí, độ bền và khả năng vận hành.

6. Khi nào nên chọn van bướm điều khiển điện?

Van bướm KITZ điều khiển điện phù hợp khi hệ thống nước tuần hoàn cần đóng mở từ tủ điện, PLC, BMS hoặc hệ điều khiển trung tâm. Ví dụ, khi một khu vực sản xuất hoạt động thì van tự mở; khi thiết bị dừng thì van tự đóng; hoặc hệ chiller cần điều khiển từng nhánh nước theo trạng thái vận hành.

Ưu điểm của điều khiển điện là dễ tích hợp, vận hành ổn định, không cần khí nén và phù hợp với các vị trí khó thao tác thủ công. Tuy nhiên, cần chú ý nguồn điện, tín hiệu điều khiển, cấp bảo vệ của actuator, độ ẩm phòng máy và không gian bảo trì.

Với môi trường nhà máy ẩm, nóng hoặc có bụi, không nên chọn bộ điều khiển điện quá sơ sài. Cần kiểm tra cấp bảo vệ, hộp đấu dây, công tắc hành trình và điều kiện lắp đặt thực tế.

7. Khi nào nên chọn van bướm điều khiển khí nén?

Van bướm điều khiển khí nén phù hợp với nhà máy đã có hệ khí nén trung tâm và cần đóng mở nhanh, tần suất cao hoặc liên động với dây chuyền sản xuất. Bộ điều khiển khí nén thường phản ứng nhanh hơn điều khiển điện và phù hợp với một số môi trường công nghiệp.

Với hệ nước tuần hoàn, van khí nén có thể dùng tại các nhánh cấp cho máy, thiết bị trao đổi nhiệt, khu vực cần đóng mở theo chu kỳ hoặc tuyến cần điều khiển tự động thường xuyên.

Điểm cần chú ý là áp khí cấp, van điện từ, limit switch, bộ lọc khí, bộ điều chỉnh tốc độ đóng mở và tình trạng khí nén có nước hay dầu không. Nếu khí nén không ổn định, van có thể đóng mở chậm, không hết hành trình hoặc báo trạng thái sai.

8. Chọn vật liệu thân van theo môi trường nhà máy

Hệ thống nước tuần hoàn có thể là nước sạch, nước làm mát, nước có hóa chất xử lý, nước qua tháp giải nhiệt hoặc nước có cặn. Vì vậy, vật liệu thân van cần chọn theo điều kiện thực tế.

Nếu hệ thống chỉ là nước tuần hoàn thông thường, thân gang phủ epoxy là lựa chọn phổ biến và kinh tế. Nếu nước có tính ăn mòn hoặc môi trường lắp đặt khắc nghiệt, cần cân nhắc vật liệu cao hơn.

9. Chọn đĩa van và gioăng theo chất lượng nước

Đĩa van và gioăng tiếp xúc trực tiếp với nước. Đây là hai phần ảnh hưởng lớn đến độ kín và tuổi thọ van bướm.

Với nước tuần hoàn thông thường, đĩa gang phủ hoặc inox có thể dùng tùy model. Nếu nước có hóa chất xử lý, có nguy cơ ăn mòn hoặc cần độ bền cao hơn, nên ưu tiên đĩa inox 304 hoặc inox 316.

Về gioăng, EPDM thường phù hợp với nước sạch, nước làm mát và nhiều hệ nước tuần hoàn. Nếu nước có dầu hoặc lẫn thành phần dầu, NBR có thể phù hợp hơn. Nếu môi trường có hóa chất đặc biệt, PTFE hoặc vật liệu chuyên dụng cần được xem xét theo model và điều kiện cụ thể.

Không nên chọn gioăng theo thói quen. Sai gioăng là nguyên nhân thường gặp khiến van nhanh rò, đĩa van kẹt hoặc gioăng bị phồng, chai sau thời gian vận hành.

10. Chú ý áp lực bơm và va đập thủy lực

Hệ nước tuần hoàn thường có bơm vận hành liên tục hoặc theo chu kỳ. Khi bơm khởi động, dừng hoặc chuyển đổi bơm, áp lực trong đường ống có thể dao động. Nếu van đóng mở quá nhanh, hệ thống dễ phát sinh va đập thủy lực.

Với tuyến DN lớn, nên ưu tiên tay quay hoặc bộ điều khiển có khả năng chỉnh tốc độ đóng mở. Nếu dùng khí nén, cần có bộ chỉnh tiết lưu khí để van không đóng quá gấp. Nếu dùng điện, cần kiểm tra thời gian đóng mở của actuator.

Ngoài van bướm, cần kiểm tra thêm van một chiều sau bơm, khớp nối mềm, bình tích áp nếu có, giá đỡ đường ống và van xả khí tại điểm cao. Van bướm đúng nhưng hệ thống xung quanh bố trí kém vẫn có thể gây rung, ồn và giảm tuổi thọ thiết bị.

11. Có nên dùng van bướm để điều chỉnh lưu lượng nước tuần hoàn không?

Van bướm KITZ có thể dùng để cân chỉnh lưu lượng ở mức tương đối. Nếu chỉ cần giảm bớt dòng qua một nhánh, van bướm tay quay có thể hỗ trợ tốt hơn tay gạt vì điều chỉnh từ từ hơn.

Tuy nhiên, không nên dùng van bướm mở quá nhỏ trong thời gian dài ở tuyến lưu lượng lớn. Khi đĩa van nằm ở góc mở hẹp, dòng nước có thể gây rung đĩa, tiếng ồn và mòn gioăng. Nếu hệ thống cần điều chỉnh lưu lượng chính xác, nên dùng van điều khiển tuyến tính, van cân bằng hoặc van cầu tùy thiết kế.

Nói thẳng: van bướm tốt cho đóng mở và cân chỉnh sơ bộ, nhưng không phải lựa chọn tối ưu cho điều tiết chính xác liên tục.

12. Chú ý cặn bẩn, rong rêu và cáu cặn

Nước tuần hoàn trong nhà máy có thể chứa cặn, mạt đường ống, rỉ sét, rong rêu, bùn hoặc hóa chất xử lý nước. Những tạp chất này có thể bám vào gioăng, đĩa van và làm van đóng không kín.

Với hệ tháp giải nhiệt, nguy cơ cặn và rong rêu thường cao hơn hệ vòng kín. Khi đó nên có lọc rác, y lọc hoặc thiết bị xử lý nước phù hợp. Nếu van bướm thường xuyên bị kẹt hoặc đóng không kín, nguyên nhân có thể không nằm ở van mà nằm ở chất lượng nước.

Sau khi bảo trì đường ống hoặc thay thiết bị, nên xả rửa hệ thống trước khi vận hành lại để tránh cặn mới đi qua van.

13. Những lỗi thường gặp khi chọn van bướm KITZ cho nước tuần hoàn

Lỗi đầu tiên là chọn tay gạt cho van DN lớn. Van có thể khó thao tác, đóng mở nhanh quá mức hoặc không phù hợp với áp lực thực tế.

Lỗi thứ hai là chọn sai gioăng. Nước tuần hoàn có hóa chất xử lý nhưng vẫn dùng gioăng không tương thích, dẫn đến rò hoặc kẹt sau một thời gian.

Lỗi thứ ba là chọn wafer trong vị trí cần tháo từng đoạn bảo trì thường xuyên nhưng không tính giá đỡ đường ống. Khi tháo van, đường ống bị lệch, lắp lại khó và dễ rò.

Lỗi thứ tư là dùng van bướm để tiết lưu quá nhỏ trong thời gian dài. Điều này làm đĩa van rung, mòn gioăng và phát sinh tiếng ồn.

Lỗi thứ năm là bỏ qua actuator nếu dùng van tự động. Bộ điều khiển đặt ở nơi ẩm, nóng, nước bắn hoặc dây tín hiệu không bảo vệ tốt sẽ gây lỗi vận hành.

14. Checklist chọn van bướm KITZ cho hệ thống nước tuần hoàn nhà máy

Bảng dưới đây giúp kiểm tra nhanh trước khi chọn van bướm KITZ cho hệ nước tuần hoàn, nước làm mát, HVAC hoặc tuyến cấp nước kỹ thuật trong nhà máy.

15. Kết luận

Van bướm KITZ lắp cho hệ thống nước tuần hoàn trong nhà máy nên chọn theo điều kiện vận hành thực tế. Với tuyến nước tuần hoàn thông thường, cần lắp gọn và chi phí hợp lý, van bướm wafer là lựa chọn phổ biến. Nếu vị trí cần bảo trì từng đoạn hoặc cần cố định chắc hơn, có thể cân nhắc kiểu lug. Với DN lớn hoặc tuyến gần bơm, nên ưu tiên tay quay thay vì tay gạt để đóng mở êm hơn.

Nếu hệ thống cần vận hành từ xa, liên động với PLC, BMS hoặc dây chuyền sản xuất, có thể chọn van bướm điều khiển điện hoặc khí nén. Dù chọn kiểu nào, vẫn phải kiểm tra vật liệu thân, đĩa, gioăng, áp lực, cặn bẩn, va đập thủy lực và không gian bảo trì. Khi cần chọn đúng sản phẩm cho từng tuyến nước tuần hoàn, người dùng có thể tham khảo nhóm Van bướm KITZ để lựa chọn kiểu wafer, lug, tay quay hoặc điều khiển phù hợp.
