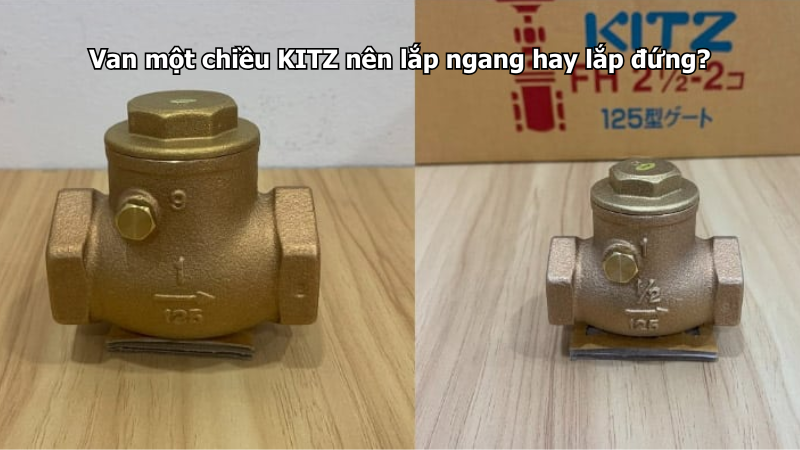

Van điều khiểnVan một chiều KITZ nên lắp ngang hay lắp đứng?
Van một chiều KITZ là thiết bị dùng để ngăn dòng chảy ngược trong hệ thống đường ống. Dòng van này thường được lắp sau máy bơm, trên tuyến cấp nước, hệ thống nước nóng, HVAC, PCCC, xử lý nước hoặc các vị trí cần bảo vệ thiết bị khỏi hiện tượng hồi lưu.
Van KITZ chính hãng có nhiều dòng van dùng cho nước, hơi, khí nén, dầu, HVAC và hệ thống công nghiệp. Trong đó, van một chiều KITZ cần được lắp đúng chiều dòng chảy, đúng tư thế lắp đặt và đúng loại van để đảm bảo đóng mở ổn định, không kẹt, không rung và không gây tụt áp bất thường.
Vậy van một chiều KITZ nên lắp ngang hay lắp đứng? Câu trả lời phụ thuộc vào loại van, hướng dòng chảy, áp lực hệ thống, vị trí lắp và khuyến cáo kỹ thuật của từng model.
1. Van một chiều KITZ là gì?
Van một chiều KITZ là loại van chỉ cho lưu chất đi qua theo một chiều nhất định. Khi dòng chảy đi đúng chiều, van mở. Khi dòng chảy có xu hướng quay ngược, van tự đóng lại để ngăn nước, khí hoặc lưu chất chảy ngược về phía trước.
Van một chiều thường không cần thao tác bằng tay. Van hoạt động nhờ áp lực dòng chảy, trọng lượng lá van, đĩa van hoặc lực lò xo tùy theo cấu tạo từng loại.
1.1. Vai trò của van một chiều trong hệ thống đường ống
Van một chiều giúp bảo vệ máy bơm, thiết bị và đường ống khỏi hiện tượng dòng chảy ngược. Nếu không có van một chiều, khi máy bơm dừng hoặc áp lực thay đổi, nước có thể quay ngược về bơm, gây rung, tụt áp, va đập nước hoặc làm hỏng thiết bị.
1.2. Vì sao tư thế lắp đặt lại quan trọng?
Van một chiều hoạt động tự động nên tư thế lắp đặt ảnh hưởng trực tiếp đến khả năng đóng mở. Nếu lắp sai tư thế, lá van hoặc đĩa van có thể không đóng kín, bị kẹt, rung, phát tiếng kêu hoặc không ngăn được dòng chảy ngược.
Vì vậy, khi lắp van một chiều KITZ, không chỉ cần đúng kích cỡ và áp lực mà còn phải đúng chiều dòng chảy và đúng tư thế ngang hoặc đứng.
2. Van một chiều KITZ nên lắp ngang hay lắp đứng?
Van một chiều KITZ có thể lắp ngang hoặc lắp đứng tùy theo từng loại van và hướng dòng chảy của hệ thống. Không nên hiểu rằng mọi loại van một chiều đều lắp ngang được hoặc lắp đứng được trong mọi trường hợp.
Với van một chiều lá lật, tư thế lắp thường cần được kiểm tra kỹ hơn vì lá van chịu ảnh hưởng bởi trọng lực. Với van một chiều lò xo, khả năng lắp đặt linh hoạt hơn trong nhiều trường hợp, nhưng vẫn phải tuân theo chiều dòng chảy và thông số của từng model.
2.1. Khi nào nên lắp ngang?
Lắp ngang thường phù hợp với nhiều tuyến ống cấp nước, đường ống sau máy bơm, tuyến ống kỹ thuật, HVAC hoặc hệ thống nước tuần hoàn. Khi lắp ngang, van thường hoạt động ổn định nếu dòng chảy đủ áp lực để mở van và van được đặt đúng chiều.
Vị trí lắp ngang cũng thuận tiện cho việc kiểm tra, tháo lắp, bảo trì và quan sát hướng dòng chảy.
2.2. Khi nào có thể lắp đứng?
Van một chiều KITZ có thể lắp đứng nếu loại van cho phép và dòng chảy đi theo đúng hướng thiết kế. Với đường ống đứng, thường cần chú ý dòng chảy đi từ dưới lên trên hoặc theo hướng được nhà sản xuất khuyến cáo.
Nếu lắp đứng không đúng hướng, đĩa van hoặc lá van có thể không đóng mở ổn định, gây kẹt, rung hoặc không ngăn được dòng chảy ngược.
2.3. Không nên tự ý lắp đứng nếu chưa kiểm tra loại van
Một số loại van một chiều, đặc biệt là van lá lật, có thể không phù hợp với mọi tư thế lắp đứng. Nếu lắp sai, lá van có thể bị treo, đóng không kín hoặc mở không hết.
Trước khi lắp đứng, cần kiểm tra catalogue, ký hiệu trên thân van, chiều mũi tên và tư vấn kỹ thuật nếu hệ thống có áp lực, lưu lượng hoặc vị trí lắp đặc biệt.
3. Các loại van một chiều KITZ và tư thế lắp phù hợp
3.1. Van một chiều lá lật KITZ
Van một chiều lá lật sử dụng lá van đóng mở theo dòng chảy. Khi dòng chảy đi đúng chiều, lá van được đẩy mở. Khi dòng chảy ngược lại, lá van đóng xuống để chặn dòng.
Dòng van này thường được lắp trên đường ống ngang nhiều hơn. Nếu lắp trên đường ống đứng, cần kiểm tra kỹ hướng dòng chảy và khuyến cáo kỹ thuật của model. Lắp sai tư thế có thể khiến lá van đóng không kín hoặc hoạt động không ổn định.
3.2. Van một chiều lò xo KITZ
Van một chiều lò xo sử dụng lực lò xo để hỗ trợ đóng van. Nhờ có lò xo, loại van này thường linh hoạt hơn về tư thế lắp đặt so với van lá lật.
Tuy nhiên, người dùng vẫn phải kiểm tra chiều dòng chảy, áp lực mở van và lưu lượng thực tế. Nếu áp lực không đủ để thắng lực lò xo, van có thể mở không hết và gây tụt áp.
3.3. Van một chiều ren KITZ
Van một chiều ren KITZ thường dùng cho đường ống nhỏ đến vừa, hệ thống nước, khí nén, thiết bị phụ trợ hoặc cụm bơm nhỏ. Loại này có thể lắp ngang hoặc đứng tùy cấu tạo, nhưng vẫn phải theo đúng chiều mũi tên trên thân van.
Khi lắp van ren, cần chú ý siết lực vừa phải, làm kín ren đúng cách và tránh để van bị lệch tâm so với đường ống.
3.4. Van một chiều mặt bích KITZ
Van một chiều mặt bích KITZ thường dùng cho đường ống vừa và lớn, trạm bơm, cấp nước, PCCC, HVAC hoặc xử lý nước. Khi lắp loại mặt bích, cần kiểm tra tiêu chuẩn mặt bích, hướng dòng chảy, khoảng cách lắp và không gian bảo trì.
Với đường ống đứng, nên kiểm tra kỹ loại van mặt bích đó có phù hợp lắp đứng hay không trước khi thi công.
4. Bảng gợi ý lắp ngang hoặc lắp đứng cho van một chiều KITZ
| Loại van một chiều KITZ | Lắp ngang | Lắp đứng | Lưu ý |
|---|---|---|---|
| Van một chiều lá lật | Phù hợp phổ biến | Cần kiểm tra kỹ | Chú ý hướng mở của lá van |
| Van một chiều lò xo | Phù hợp | Có thể phù hợp | Kiểm tra áp lực mở van |
| Van một chiều ren | Phù hợp | Tùy model | Lắp đúng chiều mũi tên |
| Van một chiều mặt bích | Phù hợp | Tùy loại van | Kiểm tra catalogue và hướng dòng chảy |
| Lắp sau máy bơm | Thường phù hợp | Tùy tuyến ống | Cần tránh dòng chảy rối quá mạnh |
| Lắp trên ống đứng | Tùy loại | Có thể dùng nếu đúng hướng | Ưu tiên dòng chảy từ dưới lên nếu phù hợp thiết kế |
5. Lưu ý quan trọng khi lắp van một chiều KITZ
5.1. Luôn kiểm tra mũi tên chiều dòng chảy
Trên thân van một chiều thường có mũi tên chỉ hướng dòng chảy. Khi lắp, mũi tên phải trùng với chiều lưu chất đi trong đường ống.
Nếu lắp ngược chiều, van có thể không cho nước đi qua hoặc không chặn được dòng chảy ngược. Đây là lỗi rất phổ biến khi thi công nhanh hoặc thay van cũ.
5.2. Kiểm tra loại van trước khi quyết định lắp đứng
Không phải loại van một chiều nào cũng phù hợp để lắp đứng. Với van lá lật, cần kiểm tra kỹ vì trọng lượng lá van ảnh hưởng đến khả năng đóng mở. Với van lò xo, việc lắp đứng có thể linh hoạt hơn nhưng vẫn cần đảm bảo áp lực dòng chảy đủ để mở van.
5.3. Tránh lắp quá sát co, cút, tê hoặc bơm
Nếu lắp van một chiều quá sát co cút, tê, côn thu hoặc đầu ra máy bơm, dòng chảy có thể bị rối, làm van rung, kêu hoặc đóng mở không ổn định.
Nên bố trí khoảng ống thẳng phù hợp trước và sau van nếu điều kiện lắp đặt cho phép.
5.4. Chọn đúng kích cỡ và lưu lượng
Van quá nhỏ sẽ gây cản dòng và tụt áp. Van quá lớn so với lưu lượng thực tế có thể khiến lá van hoặc đĩa van không mở ổn định, gây rung và phát tiếng kêu.
Khi chọn van, cần dựa vào kích cỡ đường ống, lưu lượng bơm, áp lực và môi trường sử dụng.
6. Bảng checklist chọn tư thế lắp van một chiều KITZ
| Hạng mục cần kiểm tra | Nội dung cần xác định | Gợi ý chọn đúng |
|---|---|---|
| Loại van | Lá lật, lò xo, ren, mặt bích | Mỗi loại có yêu cầu lắp khác nhau |
| Hướng dòng chảy | Ngang, đứng, từ dưới lên, từ trên xuống | Lắp theo mũi tên trên thân van |
| Vị trí lắp | Sau bơm, ống đứng, tuyến chính, nhánh phụ | Chọn tư thế thuận tiện bảo trì |
| Áp lực dòng chảy | Áp lực có đủ mở van không | Đặc biệt quan trọng với van lò xo |
| Lưu lượng hệ thống | Lưu lượng nhỏ, vừa hay lớn | Tránh chọn van quá lớn hoặc quá nhỏ |
| Môi trường sử dụng | Nước, nước nóng, khí nén, HVAC, PCCC | Chọn vật liệu và gioăng phù hợp |
| Kiểu kết nối | Ren, mặt bích, wafer | Phù hợp đường ống hiện có |
| Không gian bảo trì | Có đủ chỗ tháo lắp không | Nên lắp nơi dễ kiểm tra |
| Khoảng cách với phụ kiện | Gần co, cút, bơm hay không | Tránh dòng chảy rối làm van rung |
| Hồ sơ kỹ thuật | Catalogue, bản vẽ, thông số | Dự án nên kiểm tra trước khi lắp |
7. Checklist lắp đặt van một chiều KITZ đúng kỹ thuật
| Việc cần kiểm tra | Cách thực hiện | Mục đích |
|---|---|---|
| Kiểm tra chiều van | Xem mũi tên trên thân van | Đảm bảo dòng chảy đi đúng hướng |
| Kiểm tra tư thế lắp | Ngang hay đứng theo loại van | Tránh kẹt, rung, đóng không kín |
| Vệ sinh đường ống | Loại bỏ cặn, rác, mạt hàn | Tránh kẹt đĩa van hoặc lá van |
| Kiểm tra gioăng | Gioăng không rách, không lệch | Hạn chế rò rỉ tại kết nối |
| Siết ren vừa lực | Không siết quá mạnh | Tránh nứt thân van hoặc hỏng ren |
| Siết bulong đều | Siết theo đường chéo nếu là mặt bích | Giúp mặt bích kín đều |
| Chừa khoảng bảo trì | Có đủ không gian tháo lắp | Dễ kiểm tra khi van kêu hoặc kẹt |
| Chạy thử hệ thống | Theo dõi áp lực, tiếng ồn, độ rung | Phát hiện lỗi lắp đặt ban đầu |
| Kiểm tra khi dừng bơm | Xem có chảy ngược, tụt áp không | Đánh giá khả năng đóng kín của van |
8. Lỗi thường gặp khi lắp ngang hoặc lắp đứng
8.1. Lắp sai chiều mũi tên
Đây là lỗi thường gặp nhất. Van một chiều chỉ hoạt động đúng khi dòng chảy đi theo chiều thiết kế. Lắp sai chiều có thể làm hệ thống không cấp được nước hoặc không chống được dòng chảy ngược.
8.2. Lắp đứng sai loại van
Một số van lá lật nếu lắp đứng không đúng hướng có thể khiến lá van không đóng kín hoặc mở không hết. Trước khi lắp đứng, cần kiểm tra loại van và hướng dòng chảy phù hợp.
8.3. Chọn van quá lớn so với lưu lượng
Van quá lớn có thể làm lá van rung do dòng chảy không đủ lực mở ổn định. Khi đó van dễ phát tiếng kêu và nhanh mòn.
8.4. Không vệ sinh đường ống trước khi lắp
Cặn, rác hoặc mạt hàn có thể làm kẹt lá van, kẹt đĩa van hoặc làm xước bề mặt làm kín. Đây là nguyên nhân khiến van một chiều đóng không kín sau một thời gian ngắn.
9. Dấu hiệu van một chiều KITZ lắp chưa đúng
Nếu van một chiều lắp chưa đúng tư thế hoặc chưa đúng chiều, hệ thống có thể xuất hiện các dấu hiệu sau:
Nước không đi qua hoặc lưu lượng yếu bất thường
Áp lực đường ống tụt nhanh sau khi bơm dừng
Có tiếng kêu lạch cạch trong thân van
Van rung khi bơm chạy
Nước có dấu hiệu chảy ngược
Rò rỉ tại mặt bích, ren hoặc thân van
Máy bơm đóng ngắt liên tục do mất áp
Khi gặp các dấu hiệu này, cần kiểm tra lại chiều lắp, loại van, kích cỡ, lưu lượng và vị trí lắp đặt.
10. Kết luận
Van một chiều KITZ có thể lắp ngang hoặc lắp đứng tùy theo loại van và hướng dòng chảy của hệ thống. Lắp ngang thường phổ biến và ổn định với nhiều tuyến ống. Lắp đứng vẫn có thể thực hiện nếu model van cho phép, dòng chảy đi đúng hướng và áp lực đủ để van hoạt động ổn định.
Khi lắp đặt, người dùng cần kiểm tra kỹ mũi tên chiều dòng chảy, loại van lá lật hay lò xo, kích cỡ, áp lực, lưu lượng, khoảng cách với bơm hoặc co cút và không gian bảo trì. Nếu cần chọn van chống chảy ngược cho hệ thống bơm, cấp nước, HVAC hoặc PCCC, có thể tham khảo danh mục Van 1 chiều KITZ để lựa chọn sản phẩm phù hợp với đường ống thực tế.
