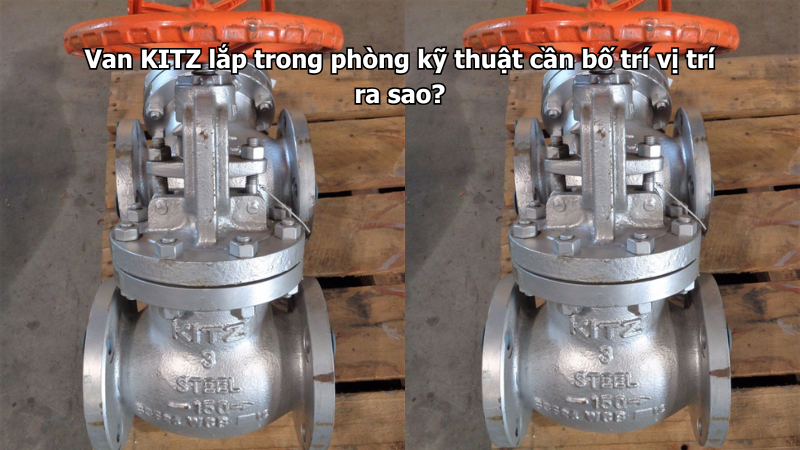

Van điều khiểnVan KITZ lắp trong phòng kỹ thuật cần bố trí vị trí ra sao?
Phòng kỹ thuật là khu vực tập trung nhiều đường ống, máy bơm, đồng hồ, van khóa, van một chiều, y lọc, thiết bị điều khiển, tủ điện và các cụm thiết bị vận hành của công trình. Vì vậy, khi lắp van KITZ trong phòng kỹ thuật, người dùng không chỉ cần chọn đúng loại van mà còn phải bố trí đúng vị trí để dễ thao tác, dễ bảo trì và đảm bảo an toàn vận hành.
Van KITZ chính hãng có nhiều dòng van dùng cho hệ thống nước, hơi, khí nén, dầu, HVAC, PCCC, xử lý nước và nhà máy công nghiệp. Khi đưa vào phòng kỹ thuật, các loại van như van bi, van cổng, van bướm, van cầu, van một chiều, y lọc hoặc van điều khiển cần được bố trí theo đúng chức năng từng tuyến ống.
Bài viết dưới đây sẽ giúp bạn hiểu rõ van KITZ lắp trong phòng kỹ thuật cần bố trí vị trí ra sao, cần chừa khoảng thao tác thế nào và nên tránh những lỗi nào khi lắp đặt.
1. Vì sao vị trí lắp van KITZ trong phòng kỹ thuật rất quan trọng?
Phòng kỹ thuật thường có không gian hạn chế, nhiều tuyến ống đi song song hoặc giao cắt nhau. Nếu van lắp sai vị trí, người vận hành có thể khó đóng mở, khó tháo lắp, khó kiểm tra rò rỉ hoặc không đủ không gian bảo trì khi cần thay van, thay gioăng, vệ sinh y lọc hay xử lý sự cố.
Một van chọn đúng loại nhưng lắp ở vị trí quá sát tường, sát trần, sát bơm hoặc bị che khuất bởi thiết bị khác vẫn có thể gây bất tiện khi vận hành.
1.1. Van cần dễ tiếp cận khi có sự cố
Khi hệ thống rò nước, tụt áp, bơm lỗi hoặc cần cô lập một khu vực, người vận hành phải tiếp cận van nhanh. Nếu van nằm ở vị trí khuất, quá cao, quá thấp hoặc bị vướng ống khác, thời gian xử lý sẽ lâu hơn và có thể làm sự cố lan rộng.
1.2. Van cần đủ không gian để bảo trì
Một số loại van chỉ cần thao tác tay gạt, nhưng một số loại cần tháo nắp, tháo lưới lọc, tháo bulong, thay gioăng hoặc kiểm tra bộ điều khiển. Vì vậy, khi bố trí van KITZ trong phòng kỹ thuật, cần tính trước không gian bảo trì chứ không chỉ tính lúc lắp mới.
2. Van KITZ trong phòng kỹ thuật thường lắp ở những vị trí nào?
2.1. Trước và sau máy bơm
Van thường được bố trí trước và sau máy bơm để cô lập bơm khi bảo trì, tháo lắp hoặc thay thế. Trước bơm có thể dùng van khóa và y lọc nếu thiết kế yêu cầu. Sau bơm thường có van một chiều để chống nước chảy ngược, kết hợp van khóa để thuận tiện sửa chữa.
2.2. Trước và sau thiết bị đo
Các thiết bị như đồng hồ nước, đồng hồ áp, cảm biến, đồng hồ lưu lượng hoặc cụm đo cần có van khóa ở vị trí phù hợp để dễ tháo thiết bị khi kiểm tra. Nếu không có van cô lập, mỗi lần bảo trì có thể phải dừng cả tuyến ống.
2.3. Trước thiết bị cần bảo vệ
Y lọc KITZ thường được cân nhắc trước bơm, van điều khiển, đồng hồ, bộ trao đổi nhiệt hoặc thiết bị nhạy cảm với cặn. Vị trí này cần chừa đủ khoảng để tháo nắp lọc và vệ sinh lưới lọc định kỳ.
2.4. Tại điểm chia nhánh
Ở các điểm chia nhánh trong phòng kỹ thuật, van giúp cô lập từng khu vực như tầng, khu vệ sinh, cụm thiết bị, tuyến cấp nước, tuyến hồi nước hoặc nhánh cấp cho từng khu vực sản xuất.
2.5. Trên tuyến xả, tuyến bypass và tuyến test
Các tuyến xả cặn, bypass, test bơm hoặc test áp cần van bố trí rõ ràng, dễ nhận biết và dễ thao tác. Những vị trí này thường không vận hành liên tục nhưng rất quan trọng khi kiểm tra hệ thống.
3. Bảng gợi ý bố trí van KITZ theo vị trí trong phòng kỹ thuật
| Vị trí trong phòng kỹ thuật | Loại van KITZ nên cân nhắc | Lưu ý bố trí |
|---|---|---|
| Trước máy bơm | Van khóa, y lọc | Chừa khoảng tháo lưới lọc và bảo trì bơm |
| Sau máy bơm | Van một chiều, van khóa | Lắp đúng chiều dòng chảy, tránh quá sát bơm |
| Trước đồng hồ nước | Van khóa | Dễ cô lập khi thay đồng hồ |
| Sau đồng hồ nước | Van khóa | Thuận tiện kiểm tra và bảo trì |
| Trước van điều khiển | Y lọc, van khóa | Bảo vệ actuator và thân van |
| Điểm chia nhánh | Van bi, van bướm, van cổng | Dễ nhận biết tuyến cấp |
| Tuyến xả cặn | Van bi hoặc van phù hợp | Bố trí nơi xả an toàn |
| Tuyến bypass | Van khóa phù hợp | Gắn nhãn rõ để tránh mở nhầm |
| Tuyến hơi hoặc nước nóng | Van cầu, van cổng phù hợp | Chừa khoảng an toàn nhiệt |
| Tuyến khí nén | Van bi, van một chiều | Lắp nơi dễ thao tác và kiểm tra rò |
4. Nguyên tắc 1: Lắp van ở vị trí dễ thao tác
Van trong phòng kỹ thuật nên được đặt ở vị trí người vận hành có thể nhìn thấy, đưa tay vào thao tác và kiểm tra trạng thái đóng mở. Với van tay gạt, cần chừa đủ khoảng xoay 90 độ. Với van tay quay, cần chừa đủ khoảng xoay tay và không bị vướng tường, ống khác hoặc giá đỡ.
Nếu van lắp quá cao, nên có sàn thao tác, thang hoặc phương án vận hành an toàn. Không nên bố trí van ở vị trí buộc người vận hành phải với tay quá cao hoặc đứng ở tư thế nguy hiểm.
5. Nguyên tắc 2: Chừa khoảng bảo trì quanh van
Khi lắp van KITZ, cần chừa khoảng trống để tháo lắp khi cần. Điều này đặc biệt quan trọng với van mặt bích, y lọc, van điều khiển, van một chiều kích cỡ lớn hoặc van có bộ truyền động.
Nếu van đặt quá sát tường, sát sàn hoặc sát thiết bị khác, khi cần thay gioăng, siết bulong, tháo y lọc hoặc thay actuator sẽ rất khó thao tác.
5.1. Với y lọc KITZ
Y lọc cần có khoảng để tháo nắp lọc và rút lưới lọc. Nếu lắp y lọc sát tường hoặc sát sàn, việc vệ sinh sẽ rất bất tiện.
5.2. Với van điều khiển
Van điều khiển cần không gian cho bộ điện, bộ khí nén, hộp đấu nối, dây tín hiệu và thao tác bảo trì. Không nên lắp actuator ở vị trí dễ bị nước nhỏ vào, bị va chạm hoặc quá sát nguồn nhiệt.
5.3. Với van mặt bích
Van mặt bích cần khoảng để đưa cờ lê, tháo bulong và thay gioăng. Nếu hai đầu đường ống không có khoảng co giãn hoặc không gian tháo lắp, việc thay van sẽ khó khăn.
6. Nguyên tắc 3: Lắp đúng chiều dòng chảy
Một số loại van KITZ có yêu cầu chiều dòng chảy, đặc biệt là van một chiều, y lọc, van cầu và một số dòng van điều khiển. Khi lắp trong phòng kỹ thuật, cần kiểm tra mũi tên trên thân van trước khi siết cố định.
Lắp sai chiều có thể làm van không hoạt động đúng, nước không đi qua, van kêu, rung, đóng không kín hoặc gây tụt áp bất thường.
7. Nguyên tắc 4: Tránh lắp van quá sát bơm, co, cút, tê
Dòng chảy sau bơm hoặc sau co cút thường bị rối. Nếu lắp van một chiều, van điều khiển, đồng hồ hoặc thiết bị đo quá sát vị trí này, hệ thống có thể bị rung, kêu hoặc đo không ổn định.
Với van một chiều sau bơm, nên bố trí hợp lý để dòng chảy ổn định hơn. Với đồng hồ hoặc cảm biến, cần theo yêu cầu kỹ thuật của thiết bị đo và bản vẽ thiết kế.
8. Nguyên tắc 5: Không để van chịu tải từ đường ống
Van không nên trở thành điểm chịu lực của đường ống. Nếu đường ống không có giá đỡ phù hợp, trọng lượng ống, nước và thiết bị có thể ép vào thân van, gây lệch mặt bích, rò gioăng, nặng tay hoặc hư hỏng sau thời gian sử dụng.
Trong phòng kỹ thuật, các tuyến ống lớn cần có giá đỡ, cùm treo hoặc bệ đỡ phù hợp. Khi lắp van, hai đầu mặt bích cần đồng tâm, không kéo ép để “bắt cho vừa”.
9. Nguyên tắc 6: Bố trí van theo cụm để dễ quản lý
Các van trong phòng kỹ thuật nên được bố trí theo cụm chức năng như cụm bơm, cụm lọc, cụm đồng hồ, cụm cấp nước, cụm hồi nước, cụm PCCC hoặc cụm HVAC. Cách bố trí này giúp người vận hành dễ nhận biết tuyến ống và giảm nguy cơ thao tác nhầm.
Nên gắn nhãn cho từng van, ghi rõ tuyến, chức năng, hướng đóng mở hoặc khu vực phục vụ. Với hệ thống lớn, nhãn van và sơ đồ phòng kỹ thuật rất quan trọng.
10. Bảng checklist bố trí van KITZ trong phòng kỹ thuật
| Hạng mục cần kiểm tra | Nội dung cần xác định | Gợi ý bố trí |
|---|---|---|
| Chức năng van | Đóng mở, điều tiết, chống ngược, lọc cặn | Đặt đúng vị trí theo nhiệm vụ |
| Khả năng thao tác | Tay gạt, tay quay, actuator | Chừa khoảng vận hành |
| Không gian bảo trì | Tháo van, tháo gioăng, vệ sinh lọc | Không lắp sát tường hoặc sát sàn |
| Chiều dòng chảy | Có mũi tên trên thân van không | Lắp đúng hướng |
| Khoảng cách với bơm | Có quá sát đầu ra bơm không | Tránh rung và dòng chảy rối |
| Khoảng cách với co cút | Có đủ đoạn ống thẳng không | Hạn chế tiếng ồn, rung |
| Giá đỡ đường ống | Van có bị treo tải không | Bổ sung giá đỡ nếu cần |
| Vị trí xả | Có xả nước an toàn không | Tránh xả vào tủ điện, thiết bị |
| Nhãn nhận diện | Có mã van, tuyến, chức năng không | Giảm thao tác nhầm |
| An toàn vận hành | Có gần tủ điện, nguồn nhiệt, lối đi không | Bố trí thuận tiện và an toàn |
11. Checklist lắp đặt van KITZ trong phòng kỹ thuật
| Việc cần kiểm tra | Cách thực hiện | Mục đích |
|---|---|---|
| Đối chiếu bản vẽ | Kiểm tra đúng loại van, DN, áp lực | Tránh lắp sai chủng loại |
| Vệ sinh đường ống | Loại bỏ cặn, rác, mạt hàn | Tránh kẹt van, xước seat |
| Kiểm tra mặt bích hoặc ren | Đúng tiêu chuẩn, không méo lệch | Tránh rò rỉ |
| Căn chỉnh van | Đặt van đúng tâm đường ống | Không ép lệch thân van |
| Siết bulong đều | Siết theo đường chéo | Giúp kín đều quanh gioăng |
| Kiểm tra khoảng thao tác | Đóng mở thử tay gạt, tay quay | Đảm bảo vận hành dễ |
| Kiểm tra chiều lắp | Theo mũi tên dòng chảy nếu có | Van hoạt động đúng |
| Chạy thử áp | Tăng áp từ từ | Phát hiện rò rỉ ban đầu |
| Gắn nhãn van | Ghi tuyến, chức năng, trạng thái | Dễ quản lý vận hành |
| Lập lịch bảo trì | Ghi nhận vị trí cần kiểm tra định kỳ | Tránh kẹt, rò, xuống cấp |
12. Những lỗi thường gặp khi bố trí van trong phòng kỹ thuật
12.1. Lắp van quá sát tường
Van quá sát tường sẽ khó thao tác tay gạt, tay quay hoặc tháo bulong. Với y lọc, lỗi này làm việc vệ sinh lưới lọc gần như không thực hiện được nếu không tháo cả cụm ống.
12.2. Không chừa khoảng cho tay gạt
Van bi hoặc van bướm tay gạt cần khoảng xoay. Nếu tay gạt bị vướng ống khác, van sẽ không đóng mở hết hành trình, dẫn đến rò hoặc giảm lưu lượng.
12.3. Lắp sai chiều van một chiều hoặc y lọc
Van một chiều và y lọc cần lắp theo đúng chiều dòng chảy. Lắp sai có thể làm thiết bị không hoạt động, nước yếu, kêu, rung hoặc không lọc được cặn đúng cách.
12.4. Đặt van ở vị trí khó tiếp cận
Một số phòng kỹ thuật bố trí van phía sau thiết bị lớn hoặc trên cao nhưng không có lối thao tác. Khi cần khóa nước khẩn cấp, người vận hành mất thời gian tìm và tiếp cận van.
12.5. Không gắn nhãn van
Không gắn nhãn khiến người vận hành dễ đóng nhầm tuyến, mở nhầm bypass hoặc khó xác định van nào phục vụ khu vực nào. Với hệ thống lớn, đây là lỗi rất dễ gây sự cố vận hành.
13. Lưu ý riêng theo từng loại van KITZ
13.1. Van bi KITZ
Van bi KITZ nên lắp ở vị trí cần đóng mở nhanh, đường ống nhỏ đến vừa, nhánh cấp thiết bị hoặc tuyến cần cô lập nhanh. Cần chừa đủ khoảng cho tay gạt xoay 90 độ.
13.2. Van bướm KITZ
Van bướm KITZ phù hợp đường ống vừa và lớn, hệ HVAC, nước tuần hoàn, nước lạnh hoặc PCCC. Với van tay gạt, cần chừa khoảng xoay. Với van tay quay, cần đủ không gian thao tác. Với van điều khiển, cần bảo vệ actuator.
13.3. Van cổng KITZ
Van cổng KITZ nên lắp ở tuyến cần đóng mở hoàn toàn. Với van ty nổi, cần chừa khoảng phía trên cho ty van di chuyển. Không nên đặt ở vị trí trần thấp nếu không đủ hành trình.
13.4. Van một chiều KITZ
Van một chiều KITZ cần lắp đúng chiều dòng chảy và đúng tư thế theo loại van. Không nên lắp quá sát bơm hoặc co cút nếu điều kiện cho phép, để hạn chế rung và tiếng kêu.
13.5. Y lọc KITZ
Y lọc KITZ cần bố trí sao cho tháo được nắp lọc và rút lưới lọc. Nên lắp ở vị trí dễ xả cặn, không để nước xả ảnh hưởng đến tủ điện hoặc thiết bị nhạy cảm.
14. Kết luận
Van KITZ lắp trong phòng kỹ thuật cần được bố trí ở vị trí dễ thao tác, dễ quan sát, dễ bảo trì và đúng chức năng từng tuyến ống. Người dùng cần chừa khoảng cho tay gạt, tay quay, actuator, nắp y lọc, bulong mặt bích và không gian tháo lắp khi cần thay thế.
Ngoài ra, cần kiểm tra chiều dòng chảy, khoảng cách với bơm, co cút, tê, giá đỡ đường ống, vị trí xả nước, nhãn nhận diện và an toàn quanh tủ điện, thiết bị nóng hoặc lối đi. Với các tuyến nhỏ trong phòng kỹ thuật cần đóng mở nhanh, dễ thao tác và cô lập từng nhánh, người dùng có thể tham khảo danh mục Van bi KITZ để lựa chọn sản phẩm phù hợp với hệ thống thực tế.
