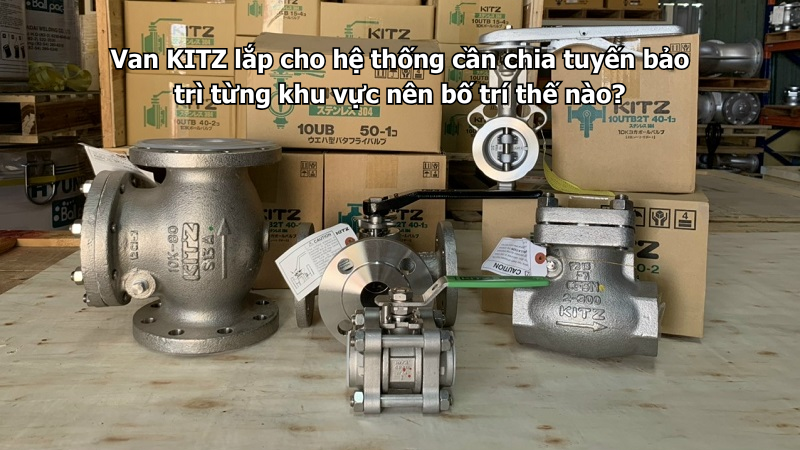

Van KITZ lắp cho hệ thống cần chia tuyến bảo trì từng khu vực nên bố trí thế nào?

Trong các hệ thống cấp nước, nước làm mát, nước tuần hoàn, khí nén, hơi hoặc đường ống kỹ thuật nhà máy, việc chia tuyến để bảo trì từng khu vực là rất cần thiết. Khi dùng Van công nghiệp KITZ cho hệ thống này, không nên chỉ lắp một van tổng rồi vận hành chung toàn tuyến, vì khi một khu vực cần sửa chữa có thể phải dừng cả hệ thống.

Cách bố trí đúng là chia hệ thống thành nhiều cấp van: van khóa tổng, van khóa từng khu vực, van khóa trước/sau thiết bị, van một chiều sau bơm, Y lọc trước thiết bị cần bảo vệ và van xả tại điểm thấp hoặc cuối tuyến. Bố trí như vậy giúp cô lập từng đoạn khi bảo trì, giảm thời gian dừng hệ thống và tránh ảnh hưởng các khu vực vẫn đang vận hành bình thường.

1. Chia tuyến bảo trì từng khu vực là gì?

Chia tuyến bảo trì từng khu vực là cách bố trí đường ống và van để mỗi khu vực có thể được cô lập riêng khi cần sửa chữa, vệ sinh, thay van, thay thiết bị hoặc xử lý rò rỉ. Thay vì phải khóa toàn bộ hệ thống, người vận hành chỉ cần đóng van của khu vực liên quan.

Ví dụ, trong tòa nhà có thể chia theo tầng, khu vệ sinh, phòng kỹ thuật, khu bơm, khu pantry hoặc tuyến cấp lên bồn. Trong nhà máy có thể chia theo phân xưởng, dây chuyền, cụm máy, hệ làm mát, khu rửa, khu xử lý nước hoặc từng nhóm thiết bị.

Mục tiêu chính là bảo trì cục bộ. Khi một khu vực dừng để sửa, các khu vực khác vẫn tiếp tục sử dụng nước, khí hoặc môi chất nếu điều kiện hệ thống cho phép.

2. Vì sao không nên chỉ dùng một van tổng?

Van tổng rất cần thiết, nhưng chỉ có van tổng là chưa đủ. Nếu toàn bộ hệ thống chỉ có một van khóa đầu nguồn, mọi sự cố nhỏ đều có thể kéo theo việc dừng cả tuyến.

Ví dụ, một nhánh nhỏ bị rò ở khu sản xuất số 2 nhưng hệ thống không có van khóa riêng. Khi đó kỹ thuật viên phải khóa van tổng, làm khu sản xuất số 1, khu vệ sinh, khu rửa và các thiết bị khác cũng mất nước. Cách bố trí này gây gián đoạn không cần thiết.

Van tổng chỉ nên dùng cho sự cố lớn, bảo trì toàn hệ hoặc dừng hệ thống có kế hoạch. Còn bảo trì từng khu vực cần van khóa khu vực, van khóa nhánh và van cô lập thiết bị.

3. Nên chia hệ thống thành mấy cấp van?

Một hệ thống dễ bảo trì nên chia van theo nhiều cấp. Không nhất thiết hệ nào cũng giống nhau, nhưng thường nên có các cấp sau:

Cách chia này giúp hệ thống rõ ràng, dễ vận hành và dễ bàn giao cho đội kỹ thuật.

4. Van khóa tổng nên bố trí ở đâu?

Van khóa tổng nên đặt tại đầu nguồn cấp vào hệ thống hoặc đầu nguồn cấp vào từng cụm lớn. Đây là van dùng để đóng toàn bộ tuyến khi cần sửa chữa lớn, thay cụm thiết bị chính hoặc xử lý sự cố nghiêm trọng.

Tùy kích cỡ đường ống, có thể dùng van bi KITZ, van cổng KITZ hoặc van bướm KITZ. Với đường ống nhỏ đến trung bình, van bi có thể phù hợp. Với tuyến chính DN lớn, van cổng hoặc van bướm thường thực tế hơn. Nếu không gian hẹp, van bướm có lợi thế vì thân gọn.

Van tổng phải đặt ở nơi dễ thấy, dễ thao tác, có nhãn rõ ràng. Không nên đặt van tổng sau máy móc, trong góc khuất hoặc vị trí người vận hành khó tiếp cận khi có sự cố.

5. Van khóa từng khu vực nên chọn loại nào?

Với hệ thống cần bảo trì từng khu vực, van khóa khu vực là phần quan trọng nhất. Mỗi khu vực nên có một van khóa riêng tại đầu nhánh cấp vào khu đó.

Nếu nhánh nhỏ, van bi KITZ là lựa chọn phù hợp vì đóng mở nhanh, kín tốt và dễ nhận biết trạng thái. Nếu nhánh lớn, van bướm KITZ thường hợp lý hơn vì gọn, nhẹ và dễ bố trí. Nếu là tuyến chính ít thao tác, van cổng KITZ có thể được dùng.

Không nên chọn một loại van cố định cho mọi khu vực. Cần căn theo DN đường ống, áp lực, môi chất, không gian lắp đặt và tần suất thao tác.

6. Trước và sau thiết bị cần có van cô lập

Các thiết bị như bơm, Y lọc, đồng hồ nước, đồng hồ áp, van giảm áp, bộ trao đổi nhiệt, máy sản xuất hoặc cụm điều khiển nên có van khóa trước và sau nếu cần tháo bảo trì.

Bố trí van trước/sau thiết bị giúp kỹ thuật viên cô lập riêng thiết bị đó mà không cần dừng cả tuyến. Ví dụ, khi cần vệ sinh Y lọc, chỉ cần khóa hai van hai bên, xả áp đoạn giữa rồi mở nắp lọc. Khi cần thay đồng hồ hoặc sửa bơm, thao tác cũng gọn hơn.

Nếu thiếu van cô lập thiết bị, mỗi lần bảo trì sẽ mất nhiều thời gian xả nước, dừng hệ thống và xử lý áp dư.

7. Sau bơm nên bố trí van một chiều và van khóa

Với hệ có bơm, sau đầu đẩy bơm nên có van một chiều KITZ để chống nước hồi ngược. Khi bơm dừng, van một chiều tự đóng để bảo vệ bơm, hạn chế tụt áp và tránh bơm quay ngược.

Tuy nhiên, van một chiều không thay thế được van khóa. Sau van một chiều vẫn nên có van khóa để cô lập tuyến phía sau khi cần tháo bơm hoặc thay van một chiều.

Với cụm bơm nhiều máy, mỗi bơm nên có van khóa đầu hút, van một chiều đầu đẩy và van khóa đầu đẩy riêng. Cách này giúp sửa từng bơm mà không bắt buộc dừng toàn bộ cụm nếu hệ thống có bơm dự phòng.

8. Trước thiết bị quan trọng nên có Y lọc KITZ

Y lọc KITZ nên được bố trí trước bơm, đồng hồ, van giảm áp, van điều khiển, thiết bị trao đổi nhiệt hoặc máy móc nhạy cảm với cặn. Khi chia tuyến bảo trì theo khu vực, Y lọc giúp bảo vệ từng cụm thiết bị và hạn chế cặn gây kẹt van.

Tuy nhiên, Y lọc chỉ hiệu quả khi có đủ không gian vệ sinh. Cần chừa chỗ để tháo nắp lọc, rút lưới lọc và xả cặn. Nếu lắp Y lọc sát tường, sát nền hoặc bị che bởi đường ống khác, sau này rất khó bảo trì.

Nên bố trí van khóa trước và sau Y lọc. Khi cần vệ sinh, kỹ thuật viên khóa hai van, xả áp đoạn giữa rồi tháo lọc an toàn hơn.

9. Điểm thấp và cuối tuyến cần van xả

Khi bảo trì từng khu vực, ngoài van khóa còn cần van xả. Nếu chỉ khóa hai đầu nhưng không có điểm xả, nước hoặc áp dư vẫn còn trong đoạn ống, gây khó tháo thiết bị.

Van xả nên đặt tại điểm thấp, cuối nhánh hoặc vị trí dễ gom nước. Van bi KITZ thường phù hợp cho điểm xả vì đóng mở nhanh, dòng xả thoáng và dễ thao tác.

Đầu xả nên dẫn về hố thu, rãnh thoát hoặc vị trí an toàn. Không nên xả trực tiếp vào tủ điện, lối đi, chân máy hoặc khu vực nền trơn trượt.

10. Với tuyến lớn nên ưu tiên van bướm hoặc van cổng

Đối với tuyến DN lớn cần chia khu vực, van bướm KITZ và van cổng KITZ thường được dùng nhiều hơn van bi cỡ lớn. Van bướm có thân gọn, nhẹ và tiết kiệm không gian. Van cổng phù hợp với tuyến chính cần mở hoàn toàn hoặc đóng hoàn toàn, ít thao tác.

Nếu khu vực cần đóng mở thường xuyên hoặc không gian lắp hạn chế, van bướm tay quay là lựa chọn thực tế. Nếu tuyến chính ít thao tác và cần khóa chắc, van cổng có thể phù hợp.

Không nên dùng van cổng để điều tiết lưu lượng. Nếu khu vực cần chỉnh dòng, nên dùng van cầu hoặc van điều khiển phù hợp hơn.

11. Với nhánh nhỏ nên ưu tiên van bi KITZ

Van bi KITZ phù hợp với nhánh nhỏ, nhánh cấp thiết bị, điểm xả, nhánh vệ sinh, nhánh cấp vào máy hoặc vị trí cần đóng mở nhanh. Tay gạt 90 độ giúp thao tác nhanh và dễ nhận biết trạng thái.

Với đường ống DN15–DN50, van bi nối ren thường gọn và dễ lắp. Nếu vị trí cần tháo lắp thường xuyên, nên bố trí thêm rắc co để bảo trì dễ hơn.

Tuy nhiên, van bi không nên dùng để tiết lưu lâu dài. Nếu người vận hành thường xuyên mở lưng chừng để giảm dòng, nên xem lại phương án dùng van cầu hoặc van điều tiết.

12. Cần bố trí đường bypass không?

Một số hệ thống quan trọng có thể cần đường bypass để bảo trì thiết bị mà vẫn duy trì dòng chảy tạm thời. Ví dụ, bypass quanh Y lọc, quanh van giảm áp, quanh đồng hồ hoặc quanh thiết bị xử lý nước.

Đường bypass không phải hệ nào cũng cần. Nếu hệ thống nhỏ, có thể dừng khu vực để sửa thì không cần làm phức tạp. Nhưng với tuyến quan trọng không được dừng lâu, bypass giúp bảo trì linh hoạt hơn.

Khi bố trí bypass, phải có van khóa rõ ràng và nhãn đầy đủ. Nếu không, người vận hành dễ mở nhầm hoặc để bypass mở sai trạng thái, làm hệ thống vận hành không đúng thiết kế.

13. Cần đánh nhãn van và lập sơ đồ tuyến

Hệ thống chia tuyến bảo trì từng khu vực thường có nhiều van. Nếu không đánh nhãn, người vận hành rất dễ khóa nhầm. Đây là lỗi nhỏ nhưng gây hậu quả thực tế rất lớn.

Nên đánh mã van theo khu vực và chức năng, ví dụ: van tổng, van khu A, van khu B, van bơm 1, van bơm 2, van xả khu A, van trước lọc, van sau lọc. Sơ đồ tuyến nên đặt tại phòng kỹ thuật hoặc khu vực vận hành.

Khi bàn giao cho đội bảo trì, cần có danh sách van, vị trí, chức năng và trạng thái vận hành bình thường. Hệ thống nhiều van mà không có sơ đồ thì sau này rất khó quản lý.

14. Những lỗi thường gặp khi bố trí van KITZ để bảo trì từng khu vực

Lỗi đầu tiên là thiếu van khóa khu vực. Khi một nhánh nhỏ cần sửa, cả hệ thống phải dừng.

Lỗi thứ hai là có van khóa nhưng không có van xả. Đoạn ống vẫn còn nước hoặc áp dư, gây khó tháo thiết bị.

Lỗi thứ ba là thiếu van khóa trước/sau thiết bị. Khi cần vệ sinh lọc, thay đồng hồ hoặc sửa bơm, không cô lập được thiết bị.

Lỗi thứ tư là dùng van một chiều thay van khóa. Van một chiều chỉ chống hồi dòng, không dùng để khóa chủ động khi bảo trì.

Lỗi thứ năm là không đánh nhãn van. Khi xảy ra sự cố, người vận hành mất nhiều thời gian tìm đúng van hoặc khóa nhầm khu vực.

15. Checklist bố trí van KITZ cho hệ thống cần chia tuyến bảo trì từng khu vực

Bảng dưới đây giúp kiểm tra nhanh khi bố trí van KITZ cho hệ thống cần cô lập và bảo trì từng khu vực.

16. Kết luận

Van KITZ lắp cho hệ thống cần chia tuyến bảo trì từng khu vực nên được bố trí theo nhiều cấp: van tổng, van khu vực, van nhánh, van trước/sau thiết bị, van một chiều sau bơm, Y lọc trước thiết bị quan trọng và van xả tại điểm thấp hoặc cuối tuyến. Cách bố trí này giúp cô lập đúng khu vực cần sửa, giảm thời gian dừng hệ thống và tránh ảnh hưởng các khu vực khác.

Không nên dùng một loại van cho toàn bộ hệ thống. Nhánh nhỏ nên ưu tiên van bi KITZ; tuyến lớn có thể dùng van bướm hoặc van cổng; vị trí cần điều chỉnh lưu lượng nên dùng van cầu; sau bơm cần van một chiều; trước thiết bị nhạy cảm nên có Y lọc. Với các điểm khóa nhánh, cô lập thiết bị và xả bảo trì theo từng khu vực, người dùng có thể tham khảo nhóm Van bi KITZ để chọn đúng kích cỡ, vật liệu và kiểu kết nối phù hợp.
