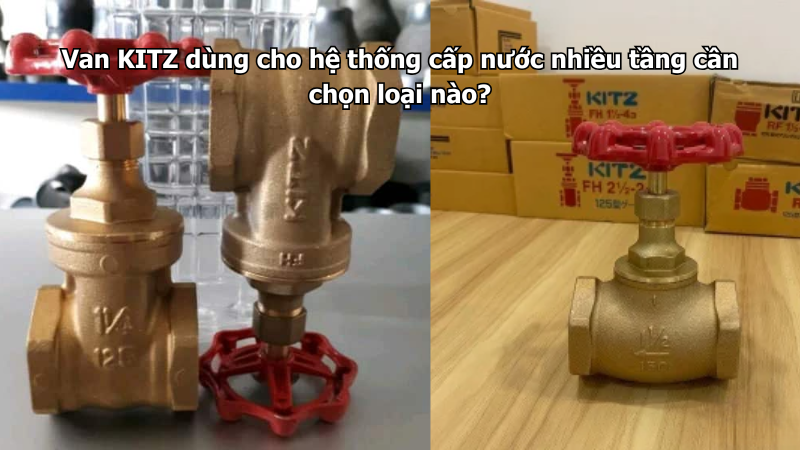

Van KITZ dùng cho hệ thống cấp nước nhiều tầng cần chọn loại nào?

Hệ thống cấp nước nhiều tầng thường xuất hiện trong nhà xưởng cao tầng, tòa nhà văn phòng, chung cư, khách sạn, bệnh viện, trường học, nhà máy có khu sản xuất nhiều tầng hoặc công trình có bồn mái, bơm tăng áp và nhiều trục cấp nước đứng. Khác với hệ cấp nước một tầng, hệ nhiều tầng chịu ảnh hưởng lớn bởi chiều cao cột nước, áp lực bơm, áp lực tại từng tầng, dòng chảy ngược và khả năng cô lập từng khu vực khi bảo trì.

Van KITZ chính hãng có nhiều dòng van dùng cho nước, nước nóng, nước lạnh, hơi, khí nén, dầu nhẹ, HVAC và hệ thống công nghiệp. Với hệ thống cấp nước nhiều tầng, không nên chỉ chọn một loại van duy nhất cho toàn bộ hệ thống. Cần phối hợp van cổng, van bi, van bướm, van một chiều, y lọc và các loại van phù hợp theo từng vị trí lắp đặt.

Bài viết dưới đây sẽ giúp bạn hiểu rõ van KITZ dùng cho hệ thống cấp nước nhiều tầng cần chọn loại nào, từng vị trí nên dùng van gì và cần lưu ý những tiêu chí nào để hệ thống vận hành ổn định, hạn chế tụt áp, hồi nước và dễ bảo trì.

1. Hệ thống cấp nước nhiều tầng có đặc điểm gì?

Hệ thống cấp nước nhiều tầng thường gồm nguồn nước đầu vào, bể ngầm, bơm cấp, bơm tăng áp, bồn mái, trục ống đứng, các nhánh cấp từng tầng, đồng hồ, thiết bị vệ sinh, khu sản xuất, khu văn phòng hoặc hệ nước kỹ thuật riêng.

Điểm khác biệt lớn nhất của hệ nhiều tầng là áp lực nước không đều giữa các vị trí. Tầng thấp có thể chịu áp cao hơn, tầng cao có thể thiếu áp nếu bơm hoặc bồn chứa không phù hợp. Ngoài ra, hệ nhiều tầng dễ phát sinh hiện tượng nước hồi ngược, búa nước, rung đường ống và khó bảo trì nếu không bố trí van phân vùng.

1.1. Vì sao cần chọn van kỹ hơn?

Van trong hệ cấp nước nhiều tầng không chỉ để đóng mở nước. Van còn giúp cô lập từng tầng, bảo vệ bơm, chống nước hồi, giữ áp đường ống, bảo vệ đồng hồ, lọc cặn và hỗ trợ bảo trì khi có sự cố.

1.2. Không nên dùng một loại van cho mọi vị trí

Mỗi vị trí trong hệ nhiều tầng có nhiệm vụ khác nhau. Van đầu nguồn khác với van sau bơm, van trục đứng khác với van nhánh tầng, van trước đồng hồ khác với van trước bồn chứa. Vì vậy, cần chọn van theo chức năng thực tế.

2. Van KITZ cho hệ cấp nước nhiều tầng nên chọn loại nào?

Van KITZ dùng cho hệ cấp nước nhiều tầng nên chọn theo từng vị trí: van cổng hoặc van bướm cho tuyến chính và trục đứng, van bi cho nhánh nhỏ cần khóa nhanh, van một chiều sau bơm hoặc trước bồn chứa để chống nước hồi, y lọc trước bơm/đồng hồ/thiết bị để giữ cặn, van cầu hoặc van điều khiển nếu cần điều tiết lưu lượng.

Trong đó, van một chiều KITZ là nhóm rất quan trọng trong hệ nhiều tầng vì giúp hạn chế nước chảy ngược khi bơm dừng, giữ ổn định áp lực và bảo vệ máy bơm. Nếu hệ thống có bơm tăng áp, bơm cấp bồn mái hoặc đường ống đứng cao, cần đặc biệt chú ý vị trí van một chiều.

3. Chọn van KITZ tại đầu nguồn cấp nước

Đầu nguồn cấp nước là vị trí đầu tiên cần có van khóa tổng. Vị trí này có thể nằm sau đồng hồ tổng, sau bể ngầm, sau tuyến cấp khu công nghiệp hoặc tại đầu vào phòng bơm.

3.1. Nên chọn loại van nào?

Với đường ống nhỏ, có thể dùng van bi KITZ. Với tuyến lớn hơn, nên cân nhắc van cổng KITZ hoặc van bướm KITZ tùy DN, áp lực và không gian lắp đặt.

3.2. Mục đích của van đầu nguồn

Van đầu nguồn giúp khóa toàn bộ hệ thống khi cần sửa chữa lớn, thay thiết bị, kiểm tra đồng hồ hoặc xử lý sự cố nghiêm trọng.

4. Chọn van KITZ trước và sau bơm cấp nước

Bơm là thiết bị rất quan trọng trong hệ nhiều tầng. Nếu bơm hỏng hoặc không được bảo vệ, các tầng cao có thể thiếu nước hoặc mất áp.

4.1. Trước bơm nên có van gì?

Trước bơm nên có van khóa để cô lập đường hút khi cần bảo trì. Nếu nước có cặn, nên cân nhắc y lọc để bảo vệ bơm khỏi rác, cát, mạt hàn hoặc rỉ sét.

4.2. Sau bơm nên có van gì?

Sau bơm nên có van một chiều KITZ để chống nước chảy ngược về bơm khi bơm dừng. Ngoài ra, cần có van khóa sau bơm để tháo bơm hoặc thay van một chiều khi bảo trì.

4.3. Vì sao van một chiều sau bơm rất quan trọng?

Khi bơm dừng, nước trong đường ống đứng hoặc bồn cao có thể hồi ngược về bơm. Nếu không có van một chiều, bơm có thể bị quay ngược, hệ thống tụt áp, phát sinh tiếng ồn hoặc gây rung đường ống.

5. Chọn van KITZ cho trục ống đứng

Trục ống đứng là tuyến dẫn nước lên các tầng. Đây là tuyến chịu ảnh hưởng lớn bởi chiều cao cột nước và áp lực hệ thống. Van tại trục đứng cần có độ bền tốt, đúng cấp áp và dễ thao tác khi cần cô lập từng đoạn.

5.1. Nên dùng van nào?

Với trục ống đứng DN vừa đến lớn, có thể dùng van cổng KITZ hoặc van bướm KITZ. Van cổng phù hợp đóng/mở hoàn toàn và ít cản dòng khi mở hết. Van bướm phù hợp khi cần thiết kế gọn, nhất là trong phòng kỹ thuật hoặc không gian hạn chế.

5.2. Cần chú ý gì?

Cần kiểm tra áp lực tại tầng thấp, tiêu chuẩn mặt bích, khoảng thao tác tay quay, vị trí gắn nhãn và khả năng tiếp cận khi bảo trì.

6. Chọn van KITZ cho từng tầng hoặc từng khu vực

Mỗi tầng hoặc từng khu vực nên có van khóa riêng. Đây là nguyên tắc quan trọng để bảo trì mà không phải dừng nước toàn bộ công trình.

6.1. Van cho nhánh tầng

Với nhánh nhỏ cấp từng tầng, van bi KITZ có thể phù hợp vì đóng mở nhanh, gọn và dễ nhận biết trạng thái. Với nhánh lớn hơn, có thể dùng van cổng hoặc van bướm tùy DN.

6.2. Lợi ích của van phân tầng

Khi một tầng cần sửa đường ống, thay đồng hồ, sửa thiết bị vệ sinh hoặc xử lý rò, chỉ cần khóa van của tầng đó. Các tầng khác vẫn có thể sử dụng nước bình thường.

7. Chọn van KITZ trước bồn chứa hoặc bồn mái

Bồn chứa trong hệ nhiều tầng có thể là bể ngầm, bồn trung gian, bồn mái hoặc tank kỹ thuật. Trước và sau bồn nên có van khóa để kiểm soát nước vào/ra bồn.

Nếu bồn đặt cao hoặc được cấp bằng bơm, nên cân nhắc van một chiều để ngăn nước hồi ngược về phía bơm hoặc tuyến cấp khi áp lực phía trước giảm.

8. Chọn van KITZ trước đồng hồ và thiết bị đo

Trước đồng hồ nước, đồng hồ lưu lượng hoặc thiết bị đo áp, nên có van khóa và y lọc nếu nước có cặn. Điều này giúp bảo vệ thiết bị đo, giảm sai số và dễ tháo thay khi cần bảo trì.

Với hệ nhiều tầng, mỗi tầng hoặc từng khu vực có thể có đồng hồ riêng. Khi đó, mỗi cụm đồng hồ nên có van khóa trước/sau để dễ quản lý.

9. Bảng gợi ý chọn van KITZ theo vị trí trong hệ cấp nước nhiều tầng

10. Bảng chọn loại van KITZ theo chức năng

11. Tiêu chí 1: Chọn theo áp lực từng tầng

Trong hệ nhiều tầng, áp lực ở tầng thấp và tầng cao khác nhau. Tầng thấp có thể chịu áp cao hơn do cột nước và áp bơm. Tầng cao có thể thiếu áp nếu bơm yếu hoặc đường ống tổn thất nhiều.

Khi chọn van KITZ, cần kiểm tra áp lực làm việc tại vị trí lắp, áp lực tối đa và áp lực thử. Không nên chọn van chỉ theo DN mà bỏ qua áp lực thực tế.

12. Tiêu chí 2: Chọn theo vị trí bơm và bồn chứa

Hệ nhiều tầng thường có bơm cấp, bơm tăng áp hoặc bơm cấp lên bồn mái. Mỗi vị trí bơm cần có van khóa và van một chiều phù hợp.

Nếu hệ dùng bồn mái, cần kiểm tra dòng hồi từ bồn về đường cấp. Nếu hệ dùng bơm tăng áp trực tiếp, cần chú ý áp lực dao động, búa nước và vị trí van một chiều sau bơm.

13. Tiêu chí 3: Chọn theo DN và lưu lượng

Tuyến chính và trục đứng thường có DN lớn hơn nhánh tầng. Van tuyến chính cần đảm bảo lưu lượng cho nhiều tầng cùng lúc. Van nhánh tầng có thể nhỏ hơn nhưng phải đủ lưu lượng cho khu vực đó.

Không nên giảm DN tùy tiện vì có thể gây tụt áp, nước yếu tại tầng cao hoặc bơm phải hoạt động nhiều hơn.

14. Tiêu chí 4: Chọn theo kiểu kết nối

Đường ống nhỏ có thể dùng van nối ren. Đường ống lớn, trục đứng hoặc phòng bơm thường dùng mặt bích. Cần kiểm tra tiêu chuẩn kết nối như JIS, ANSI, DIN, PN, số lỗ bulong và khoảng cách tâm lỗ.

Sai tiêu chuẩn mặt bích có thể làm van không lắp được, rò nước hoặc phải sửa tại công trường.

15. Tiêu chí 5: Chọn theo khả năng bảo trì

Hệ nhiều tầng cần bảo trì định kỳ. Van nên được lắp ở vị trí dễ thao tác, có nhãn rõ, có đủ không gian xoay tay gạt/tay quay và có thể tháo khi cần.

Các van quan trọng như van sau bơm, van đầu trục đứng, van từng tầng và van trước đồng hồ nên được đưa vào sơ đồ quản lý vận hành.

16. Checklist chọn van KITZ cho hệ cấp nước nhiều tầng

17. Checklist lắp đặt van KITZ cho hệ cấp nước nhiều tầng

18. Lỗi thường gặp khi chọn van cho hệ cấp nước nhiều tầng

18.1. Thiếu van một chiều sau bơm

Đây là lỗi dễ gây hồi nước, tụt áp và ảnh hưởng đến bơm. Hệ nhiều tầng có cột nước cao nên càng cần kiểm tra kỹ van một chiều.

18.2. Thiếu van khóa từng tầng

Nếu không có van khóa từng tầng, khi một tầng rò hoặc cần sửa, có thể phải dừng nước nhiều tầng khác.

18.3. Chọn sai cấp áp

Van lắp ở tầng thấp hoặc sau bơm có thể chịu áp cao. Nếu chọn sai cấp áp, van dễ rò hoặc giảm tuổi thọ.

18.4. Không bố trí y lọc trước thiết bị quan trọng

Cặn có thể làm hỏng bơm, đồng hồ, van điều khiển hoặc thiết bị đo. Hệ nhiều tầng nên kiểm tra chất lượng nước và lắp y lọc ở vị trí cần thiết.

18.5. Lắp van ở vị trí khó thao tác

Van lắp quá cao, quá sâu trong hộp kỹ thuật hoặc bị che bởi ống khác sẽ gây khó khăn khi cần khóa nước khẩn cấp.

19. Bảo trì van KITZ trong hệ cấp nước nhiều tầng

Van trong hệ nhiều tầng nên được kiểm tra định kỳ theo nhóm: van phòng bơm, van trục đứng, van từng tầng, van trước đồng hồ, van trước bồn chứa và van sau bơm. Cần kiểm tra rò, đóng mở, tay gạt/tay quay, mặt bích, ren, van một chiều, y lọc và nhãn nhận diện.

Với van một chiều sau bơm, cần kiểm tra hiện tượng nước hồi, tiếng kêu, rung và tụt áp khi bơm dừng. Với y lọc, cần vệ sinh lưới lọc theo chất lượng nước thực tế.

20. Kết luận

Van KITZ dùng cho hệ thống cấp nước nhiều tầng cần chọn theo từng vị trí và chức năng. Tuyến chính, trục đứng có thể dùng van cổng hoặc van bướm. Nhánh nhỏ từng tầng có thể dùng van bi. Sau bơm hoặc trước bồn chứa cần cân nhắc van một chiều để chống nước hồi. Trước bơm, đồng hồ hoặc thiết bị quan trọng nên bố trí y lọc để bảo vệ hệ thống.

Khi chọn van, cần kiểm tra áp lực từng tầng, chiều cao cột nước, vị trí bơm, DN đường ống, lưu lượng, kiểu kết nối, chất lượng nước và khả năng bảo trì. Với các hệ cấp nước nhiều tầng có bơm tăng áp, bồn mái hoặc nguy cơ nước hồi ngược, người dùng có thể tham khảo danh mục Van 1 chiều KITZ để lựa chọn sản phẩm phù hợp với điều kiện vận hành thực tế.
