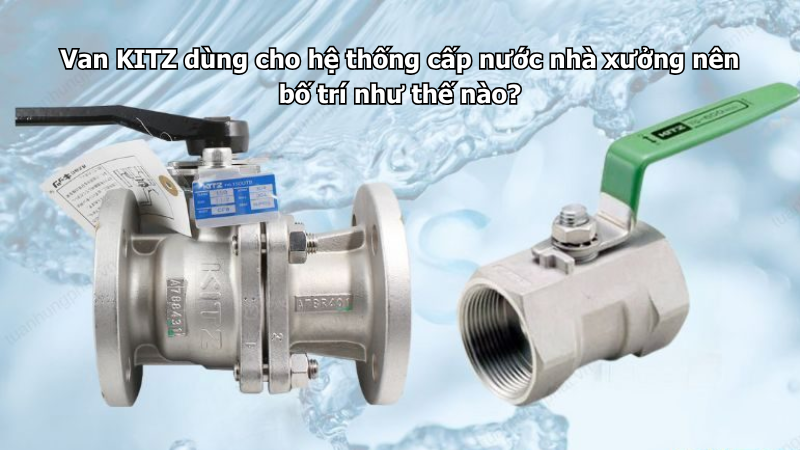

Van điều khiểnVan KITZ dùng cho hệ thống cấp nước nhà xưởng nên bố trí như thế nào?
Hệ thống cấp nước nhà xưởng thường phục vụ nhiều khu vực khác nhau như khu sản xuất, khu vệ sinh, phòng kỹ thuật, phòng bơm, bể chứa, khu rửa thiết bị, hệ làm mát, hệ xử lý nước, khu văn phòng và các nhánh cấp nước phụ trợ cho máy móc. Nếu hệ thống cấp nước không được bố trí van hợp lý, khi xảy ra rò rỉ, sửa chữa hoặc bảo trì, nhà xưởng có thể phải dừng nước trên diện rộng, ảnh hưởng trực tiếp đến vận hành sản xuất.
Van KITZ chính hãng có nhiều dòng van dùng cho nước, hơi, khí nén, dầu nhẹ, HVAC và hệ thống công nghiệp. Với hệ thống cấp nước nhà xưởng, van KITZ nên được bố trí theo từng khu vực chức năng: đầu nguồn, sau đồng hồ tổng, trước/sau bơm, trước/sau bồn chứa, từng nhánh cấp nước, khu sản xuất, đường xả cặn, tuyến bypass và các vị trí cần cô lập khi bảo trì.
Bài viết dưới đây sẽ giúp bạn hiểu rõ van KITZ dùng cho hệ thống cấp nước nhà xưởng nên bố trí như thế nào, từng vị trí nên dùng loại van nào và cần kiểm tra những tiêu chí gì để hệ thống vận hành ổn định, dễ quản lý lâu dài.
1. Vì sao cần bố trí van hợp lý trong hệ cấp nước nhà xưởng?
Nhà xưởng thường có nhu cầu sử dụng nước liên tục. Nước có thể dùng cho sản xuất, vệ sinh, làm mát, rửa thiết bị, cấp nước sinh hoạt, cấp nước kỹ thuật hoặc cấp cho hệ xử lý riêng. Khi một nhánh bị rò hoặc cần sửa, nếu không có van cô lập từng khu vực, đội bảo trì phải khóa nước tổng, làm gián đoạn nhiều bộ phận không liên quan.
Bố trí van hợp lý giúp hệ thống dễ kiểm soát, dễ khóa từng nhánh, dễ bảo trì bơm, dễ xả cặn, dễ thay thiết bị và giảm thời gian dừng sản xuất.
1.1. Van không chỉ để đóng mở nước
Trong hệ nhà xưởng, van còn có nhiệm vụ phân vùng, bảo vệ bơm, chống nước hồi, lọc cặn, xả đường ống, cô lập thiết bị và hỗ trợ vận hành khi có sự cố. Vì vậy, mỗi vị trí cần chọn loại van phù hợp với chức năng thực tế.
1.2. Không nên chỉ lắp một van tổng
Nhiều nhà xưởng chỉ bố trí van tổng tại đầu nguồn, nhưng thiếu van tại từng nhánh sản xuất, từng khu vệ sinh, trước thiết bị hoặc sau bơm. Khi phát sinh sự cố, việc xử lý trở nên khó khăn và phải dừng nước toàn bộ khu vực.
2. Van KITZ trong hệ cấp nước nhà xưởng nên bố trí ở đâu?
Van KITZ trong hệ cấp nước nhà xưởng nên bố trí tại các vị trí chính gồm: đầu vào nguồn nước, sau đồng hồ tổng, trước và sau bơm, trước và sau bồn chứa, trước cụm lọc, sau cụm lọc, từng nhánh cấp nước khu sản xuất, nhánh khu vệ sinh, nhánh cấp nước máy móc, đường xả cặn, đường bypass và các điểm cuối tuyến cần xả khí hoặc xả nước.
Mỗi vị trí nên có mục đích rõ ràng. Nếu là tuyến chính, có thể dùng van cổng hoặc van bướm. Nếu là nhánh nhỏ cần đóng mở nhanh, có thể dùng van bi. Nếu sau bơm cần chống nước hồi, nên dùng van một chiều. Nếu nước đầu vào có cặn, nên cân nhắc y lọc.
3. Bố trí van tại đầu nguồn cấp nước
Đầu nguồn cấp nước là vị trí đầu tiên cần có van khóa tổng. Nguồn nước có thể đến từ tuyến cấp thành phố, bể ngầm, giếng khoan, bồn chứa, trạm xử lý hoặc đường cấp nước khu công nghiệp.
Van tại đầu nguồn giúp khóa toàn bộ hệ thống khi cần sửa chữa lớn, thay đồng hồ, vệ sinh bể chứa hoặc xử lý sự cố nghiêm trọng.
3.1. Nên dùng loại van nào?
Với đường ống nhỏ, có thể dùng van bi KITZ. Với đường ống vừa và lớn, van cổng KITZ hoặc van bướm KITZ thường phù hợp hơn. Nếu tuyến đầu nguồn là tuyến cấp chính cho toàn nhà xưởng, nên ưu tiên loại van dễ thao tác, bền và có khả năng đóng kín tốt.
3.2. Vị trí lắp cần dễ tiếp cận
Van đầu nguồn không nên lắp ở vị trí quá sâu, quá cao, sau thiết bị lớn hoặc trong khu vực khó thao tác. Khi có sự cố, người vận hành cần khóa được van nhanh chóng.
4. Bố trí van sau đồng hồ tổng
Sau đồng hồ tổng nên có van khóa để cô lập hệ thống phía sau khi cần bảo trì, thay đồng hồ hoặc kiểm tra lưu lượng. Nếu phía trước đồng hồ thuộc đơn vị cấp nước quản lý, van sau đồng hồ giúp nhà xưởng chủ động hơn khi sửa chữa nội bộ.
Tại vị trí này, cần chọn van đúng DN, đúng tiêu chuẩn kết nối và không gây cản trở lớn đến lưu lượng cấp vào nhà xưởng.
5. Bố trí van tại phòng bơm
Phòng bơm là khu vực rất quan trọng trong hệ cấp nước nhà xưởng. Mỗi bơm nên có van khóa trước bơm, van khóa sau bơm và van một chiều sau bơm nếu hệ thống có nguy cơ nước hồi ngược.
5.1. Van trước bơm
Van trước bơm giúp cô lập nguồn nước khi cần tháo bơm, thay phớt, kiểm tra đường hút hoặc vệ sinh thiết bị. Nếu nước đầu vào có cặn, có thể cân nhắc thêm y lọc trước bơm.
5.2. Van sau bơm
Sau bơm nên có van một chiều để ngăn nước hồi ngược về bơm khi bơm dừng. Ngoài ra, cần có van khóa để tháo bơm hoặc thay van một chiều khi bảo trì.
5.3. Cụm nhiều bơm
Nếu nhà xưởng dùng nhiều bơm chạy luân phiên hoặc song song, mỗi bơm nên có bộ van riêng. Điều này giúp cô lập từng bơm mà không phải dừng toàn bộ hệ thống.
6. Bố trí van trước và sau bồn chứa
Bồn chứa, bể nước hoặc tank trung gian cần có van ở đầu vào và đầu ra. Van đầu vào dùng để kiểm soát nước cấp vào bồn. Van đầu ra giúp cô lập bồn khi vệ sinh hoặc sửa chữa đường ống phía sau.
Nếu bồn cấp nước cho nhiều khu vực, mỗi nhánh ra khỏi bồn nên có van riêng để dễ phân vùng và bảo trì.
7. Bố trí van trước cụm lọc hoặc hệ xử lý nước
Nhiều nhà xưởng có cụm lọc nước đầu vào, lọc cặn, lọc than, làm mềm nước, RO hoặc hệ xử lý nước kỹ thuật. Tại các cụm này, cần bố trí van trước và sau từng thiết bị để dễ thay lõi lọc, vệ sinh cột lọc, xả cặn hoặc rửa ngược.
Nếu thiếu van cô lập, mỗi lần bảo trì lọc có thể phải dừng toàn bộ nguồn nước cấp cho nhà xưởng.
8. Bố trí van tại từng nhánh cấp nước khu sản xuất
Khu sản xuất thường có nhiều nhánh nước cấp cho dây chuyền, máy móc, bàn rửa, khu vệ sinh thiết bị, hệ làm mát hoặc điểm cấp nước phụ trợ. Mỗi nhánh quan trọng nên có van khóa riêng.
8.1. Lợi ích của van phân nhánh
Khi một máy hoặc một khu vực cần sửa, chỉ cần khóa nhánh đó, các khu vực khác vẫn vận hành bình thường. Đây là cách giảm thời gian dừng nước và giúp đội bảo trì xử lý nhanh hơn.
8.2. Nên dùng van gì cho nhánh sản xuất?
Với nhánh nhỏ, van bi KITZ phù hợp vì đóng mở nhanh và dễ nhận biết trạng thái. Với nhánh lớn, có thể dùng van cổng hoặc van bướm tùy DN và không gian lắp đặt.
9. Bố trí van cho khu vệ sinh, khu rửa và khu phụ trợ
Khu vệ sinh, khu rửa tay, khu rửa thiết bị, khu căng tin hoặc khu văn phòng trong nhà xưởng nên có van khóa riêng. Các khu này thường không cần dừng cùng lúc với khu sản xuất.
Bố trí van riêng giúp sửa chữa lavabo, đường ống, vòi nước hoặc thiết bị vệ sinh mà không ảnh hưởng đến dây chuyền sản xuất.
10. Bố trí van trên đường xả cặn và điểm cuối tuyến
Đường ống cấp nước nhà xưởng sau thời gian vận hành có thể tích tụ cặn, rỉ sét, bùn nhẹ hoặc mạt đường ống. Vì vậy, ở các điểm thấp, cuối tuyến hoặc trước thiết bị quan trọng nên có vị trí xả cặn phù hợp.
Van xả cặn thường dùng để xả nước bẩn, xả áp hoặc vệ sinh đường ống. Với các nhánh nhỏ, van bi có thể phù hợp vì thao tác nhanh và gọn.
11. Bố trí van bypass khi cần duy trì vận hành
Một số cụm thiết bị như bộ lọc, đồng hồ, bơm hoặc thiết bị xử lý nước có thể cần đường bypass để duy trì cấp nước tạm thời khi bảo trì. Tuy nhiên, bypass cần được quản lý cẩn thận, có nhãn rõ và quy trình vận hành cụ thể.
Nếu mở bypass sai, nước có thể đi qua đường chưa xử lý hoặc bỏ qua thiết bị cần thiết, ảnh hưởng chất lượng nước cấp cho nhà xưởng.
12. Bảng gợi ý bố trí van KITZ trong hệ cấp nước nhà xưởng
| Vị trí trong hệ thống | Loại van KITZ nên cân nhắc | Mục đích |
|---|---|---|
| Đầu nguồn cấp nước | Van cổng, van bướm, van bi | Khóa tổng nguồn nước |
| Sau đồng hồ tổng | Van cổng, van bi, van bướm | Cô lập hệ nội bộ |
| Trước bơm | Van khóa, y lọc nếu cần | Bảo trì bơm, lọc cặn |
| Sau bơm | Van một chiều, van khóa | Chống nước hồi, cô lập bơm |
| Trước bồn chứa | Van khóa | Kiểm soát nước vào bồn |
| Sau bồn chứa | Van khóa, van một chiều nếu cần | Cấp nước ra hệ sau |
| Trước cụm lọc | Van khóa, y lọc | Cô lập và bảo vệ lọc |
| Sau cụm lọc | Van khóa | Bảo trì cụm lọc |
| Nhánh khu sản xuất | Van bi, van cổng, van bướm | Khóa từng khu vực |
| Nhánh cấp máy móc | Van bi | Cô lập từng máy |
| Khu vệ sinh, văn phòng | Van bi, van cổng nhỏ | Sửa chữa không ảnh hưởng sản xuất |
| Đường xả cặn | Van bi | Xả cặn, vệ sinh tuyến |
| Đường bypass | Van bi, van bướm | Vận hành tạm khi bảo trì |
13. Bảng chọn loại van KITZ theo chức năng trong nhà xưởng
| Chức năng cần dùng | Loại van phù hợp | Lưu ý chính |
|---|---|---|
| Khóa tuyến chính | Van cổng KITZ | Phù hợp đóng/mở hoàn toàn |
| Khóa đường ống lớn, gọn | Van bướm KITZ | Kiểm tra gioăng, tiêu chuẩn bích |
| Khóa nhánh nhỏ nhanh | Van bi KITZ | Dễ thao tác, trạng thái rõ |
| Chống nước hồi sau bơm | Van một chiều KITZ | Lắp đúng chiều dòng chảy |
| Lọc cặn bảo vệ thiết bị | Y lọc KITZ | Cần vệ sinh lưới lọc định kỳ |
| Điều tiết lưu lượng | Van cầu KITZ | Không dùng van cổng để điều tiết lâu |
| Tự động hóa tuyến nước | Van điều khiển | Kiểm tra actuator, tín hiệu |
14. Tiêu chí chọn van KITZ cho hệ cấp nước nhà xưởng
14.1. Chọn theo chức năng vị trí
Trước tiên cần xác định van dùng để khóa tổng, khóa nhánh, chống hồi, xả cặn, lọc cặn hay điều tiết. Chọn đúng chức năng sẽ giúp van bền và vận hành đúng mục đích.
14.2. Chọn theo DN và lưu lượng
Van phải đúng DN với đường ống và lưu lượng thiết kế. Không nên giảm size tùy tiện vì có thể gây tụt áp, giảm lưu lượng cấp nước cho khu sản xuất.
14.3. Chọn theo áp lực
Hệ nhà xưởng có thể có bơm tăng áp, bồn cao, đường ống dài hoặc nhiều nhánh mở cùng lúc. Cần kiểm tra áp lực làm việc và áp lực thử để chọn van đúng cấp áp.
14.4. Chọn theo chất lượng nước
Nếu nước đầu vào có cặn, rỉ sét hoặc bùn nhẹ, nên bố trí y lọc hoặc điểm xả cặn. Nếu nước đã xử lý, cần chọn vật liệu phù hợp với hóa chất xử lý nếu có.
14.5. Chọn theo kiểu kết nối
Đường ống nhỏ có thể dùng ren. Đường ống lớn trong nhà xưởng thường dùng mặt bích. Cần kiểm tra tiêu chuẩn JIS, ANSI, DIN, PN, số lỗ bulong và khoảng cách tâm lỗ trước khi đặt van.
15. Checklist bố trí van KITZ cho nhà xưởng
| Hạng mục cần kiểm tra | Câu hỏi cần trả lời | Gợi ý bố trí |
|---|---|---|
| Có van khóa tổng chưa? | Khi sự cố có khóa toàn hệ được không? | Lắp tại đầu nguồn |
| Sau đồng hồ có van không? | Có cô lập hệ nội bộ không? | Lắp sau đồng hồ tổng |
| Bơm có van riêng không? | Có tháo từng bơm được không? | Van trước/sau từng bơm |
| Có chống hồi sau bơm không? | Nước có chảy ngược về bơm không? | Lắp van một chiều |
| Từng nhánh sản xuất có khóa riêng không? | Sửa một nhánh có ảnh hưởng toàn xưởng không? | Lắp van phân nhánh |
| Cụm lọc có van cô lập không? | Có thay lõi/vệ sinh được không? | Lắp trước/sau lọc |
| Có điểm xả cặn không? | Đường ống có vệ sinh được không? | Bố trí tại điểm thấp/cuối tuyến |
| Có nhãn van không? | Người vận hành có biết chức năng không? | Gắn nhãn từng van |
| Có đủ không gian thao tác không? | Tay van có xoay được không? | Tránh lắp sát tường/trần |
| Có lịch bảo trì không? | Van có được kiểm tra định kỳ không? | Lập hồ sơ vận hành |
16. Checklist lắp đặt van KITZ trong hệ cấp nước nhà xưởng
| Việc cần kiểm tra | Cách thực hiện | Mục đích |
|---|---|---|
| Đối chiếu bản vẽ | Kiểm tra DN, loại van, vị trí | Tránh lắp thiếu hoặc sai |
| Vệ sinh đường ống | Xả mạt hàn, rác, cặn trước khi lắp | Bảo vệ seat, gioăng |
| Kiểm tra ren/bích | Đúng tiêu chuẩn kết nối | Tránh rò, lệch lỗ |
| Căn chỉnh đường ống | Không để van chịu lực kéo | Tăng tuổi thọ van |
| Kiểm tra chiều dòng | Van một chiều, y lọc có mũi tên | Lắp đúng chức năng |
| Siết bulong đều | Siết theo đường chéo, từng bước | Ép gioăng đồng đều |
| Chừa khoảng thao tác | Tay gạt/tay quay vận hành được | Dễ đóng mở |
| Gắn nhãn tuyến | Ghi khu vực, chức năng, trạng thái | Tránh khóa nhầm |
| Thử áp | Tăng áp từ từ, quan sát rò | Phát hiện lỗi lắp đặt |
| Lập hồ sơ van | Ghi model, vị trí, ngày lắp | Dễ bảo trì, thay thế |
17. Lỗi thường gặp khi bố trí van cấp nước nhà xưởng
17.1. Thiếu van phân nhánh
Nếu không có van phân nhánh, khi một khu sản xuất hoặc một máy cần sửa, toàn bộ nhà xưởng có thể phải dừng nước. Đây là lỗi gây ảnh hưởng lớn đến sản xuất.
17.2. Thiếu van một chiều sau bơm
Sau bơm nếu không có van một chiều, nước có thể hồi ngược khi bơm dừng, gây tụt áp, rung bơm hoặc ảnh hưởng tuổi thọ thiết bị.
17.3. Không có điểm xả cặn
Đường ống nhà xưởng sử dụng lâu ngày có thể tích tụ cặn. Nếu không có điểm xả, việc vệ sinh tuyến sẽ khó và cặn có thể đi vào thiết bị.
17.4. Bypass không có nhãn
Đường bypass nếu không có nhãn rõ có thể bị mở nhầm, làm nước đi sai tuyến hoặc bỏ qua cụm lọc/xử lý.
17.5. Van lắp quá khó thao tác
Van lắp sát tường, quá cao, quá thấp hoặc bị che bởi thiết bị sẽ khiến người vận hành khó đóng mở, nhất là khi cần xử lý khẩn cấp.
18. Bảo trì van KITZ trong hệ cấp nước nhà xưởng
Van trong hệ cấp nước nhà xưởng nên được kiểm tra định kỳ theo nhóm: van đầu nguồn, van phòng bơm, van phân nhánh, van cụm lọc, van xả cặn và van tại từng thiết bị. Cần kiểm tra khả năng đóng mở, rò tại ren/mặt bích, rò trục van, tình trạng tay gạt/tay quay, gioăng, seat và nhãn nhận diện.
Với van ít sử dụng, nên đóng mở thử định kỳ để tránh kẹt. Với y lọc, cần vệ sinh lưới lọc theo chất lượng nước. Với van sau bơm, cần kiểm tra thêm rung, tiếng kêu và khả năng chống nước hồi.
19. Kết luận
Van KITZ dùng cho hệ thống cấp nước nhà xưởng nên được bố trí theo từng khu vực chức năng: đầu nguồn, sau đồng hồ tổng, trước/sau bơm, trước/sau bồn chứa, trước/sau cụm lọc, từng nhánh khu sản xuất, khu vệ sinh, nhánh cấp máy móc, đường xả cặn và đường bypass. Cách bố trí này giúp hệ thống dễ vận hành, dễ cô lập sự cố, giảm thời gian dừng nước và thuận tiện bảo trì.
Khi lựa chọn van, cần căn cứ vào DN, áp lực, lưu lượng, chất lượng nước, kiểu kết nối, tiêu chuẩn mặt bích, vị trí thao tác và khả năng bảo trì. Với các tuyến cấp nước chính, điểm khóa tổng, đường ống đầu nguồn hoặc nhánh lớn cần đóng/mở hoàn toàn trong nhà xưởng, người dùng có thể tham khảo danh mục Van cổng KITZ để lựa chọn sản phẩm phù hợp với hệ thống thực tế.
