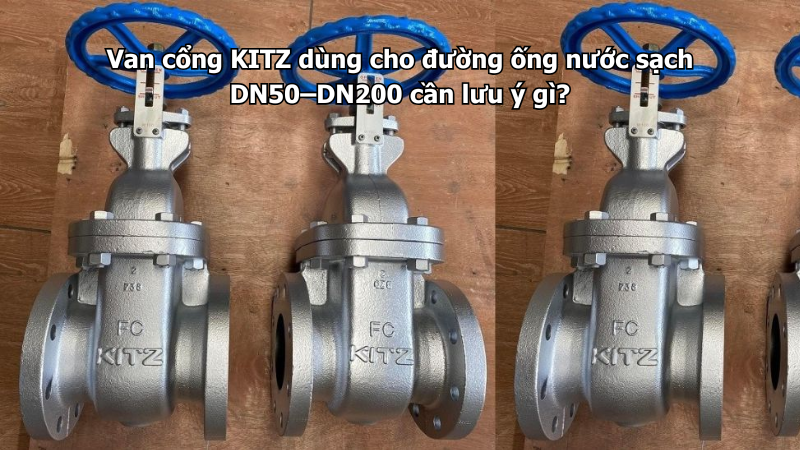

Van cổng KITZ dùng cho đường ống nước sạch DN50–DN200 cần lưu ý gì?

Trong hệ thống cấp nước sạch cho tòa nhà, nhà máy, khu dân cư, trạm bơm hoặc tuyến ống kỹ thuật, van cổng KITZ thường được dùng tại các vị trí khóa tuyến chính, khóa nhánh lớn, cô lập thiết bị và kiểm soát từng khu vực vận hành. Đây là một trong những dòng Van công nghiệp KITZ phù hợp với nhiều hệ thống nước nhờ khả năng đóng mở toàn dòng, độ bền ổn định và có nhiều lựa chọn kích cỡ từ DN50 đến DN200.

Tuy nhiên, với đường ống nước sạch DN50–DN200, không nên chọn van cổng chỉ theo đường kính danh nghĩa. Người dùng cần chú ý vật liệu thân van, cấp áp lực, tiêu chuẩn mặt bích, vị trí lắp đặt, không gian thao tác, tình trạng cặn trong nước và kế hoạch bảo trì định kỳ. Nếu chọn sai, van có thể nặng tay, rò mặt bích, đóng không kín hoặc khó vận hành sau thời gian dài sử dụng.

1. Van cổng KITZ có phù hợp cho đường ống nước sạch DN50–DN200 không?

Van cổng KITZ phù hợp cho đường ống nước sạch DN50–DN200, nhất là các tuyến cần đóng hoàn toàn hoặc mở hoàn toàn. Khi mở hết hành trình, cánh van được nâng lên, dòng nước đi qua thân van tương đối thông thoáng, phù hợp với các tuyến cấp nước cần duy trì lưu lượng ổn định.

Dải DN50–DN200 thường xuất hiện ở tuyến cấp chính, tuyến phân phối, đường ống phòng bơm, đường cấp lên bồn, đường cấp vào từng khu vực hoặc nhánh lớn trong nhà máy. Ở các vị trí này, van cổng có lợi thế vì kết cấu chắc, phù hợp đóng mở tuyến và không tạo cản dòng lớn khi mở hoàn toàn.

Tuy nhiên, van cổng không phải loại van tối ưu để điều chỉnh lưu lượng. Nếu tuyến ống cần tiết lưu thường xuyên, nên cân nhắc van cầu hoặc van điều tiết phù hợp hơn.

2. DN50–DN200 nên dùng van cổng nối bích

Với kích cỡ DN50 đến DN200, van cổng KITZ nối mặt bích thường là lựa chọn phù hợp hơn nối ren. Kết nối mặt bích chắc chắn, dễ tháo lắp, phù hợp đường ống trung bình đến lớn và thuận tiện hơn khi bảo trì.

Khi chọn van mặt bích, cần kiểm tra đúng tiêu chuẩn bích của hệ thống như JIS 10K, JIS 16K, PN16 hoặc tiêu chuẩn đang dùng trên công trình. Không nên chỉ ghi chung “van cổng DN100” mà bỏ qua tiêu chuẩn mặt bích, vì sai chuẩn có thể lệch lỗ bulong, sai độ dày bích hoặc khó lắp đặt tại công trường.

Với hệ nước sạch thông thường, JIS 10K hoặc PN16 là các tiêu chuẩn thường gặp, nhưng vẫn phải đối chiếu theo bản vẽ, đường ống và mặt bích hiện có.

3. Chọn vật liệu thân van theo vị trí lắp đặt

Với nước sạch, van cổng KITZ có thể dùng thân gang, đồng, inox hoặc vật liệu khác tùy model và kích cỡ. Trong dải DN50–DN200, van cổng gang mặt bích thường được dùng nhiều cho tuyến nước sạch, cấp nước kỹ thuật và đường ống tòa nhà.

Nếu môi trường lắp đặt khô ráo, nước sạch ổn định, van gang có lớp phủ tốt là lựa chọn hợp lý về chi phí và độ bền. Nếu van lắp ở khu vực ẩm, gần hóa chất, ngoài trời, phòng bơm có nước đọng hoặc nơi yêu cầu chống gỉ cao hơn, có thể cân nhắc van inox hoặc dòng vật liệu phù hợp hơn.

Không nên mặc định nước sạch là môi trường “dễ” trong mọi trường hợp. Nước sạch vẫn có thể chứa clo, khoáng, cặn mịn hoặc hóa chất xử lý ở mức nhất định. Với công trình yêu cầu tuổi thọ cao, cần chọn vật liệu van theo điều kiện thực tế chứ không chỉ theo tên môi chất.

4. Chọn cấp áp lực phù hợp với hệ thống

Đường ống nước sạch DN50–DN200 thường nằm trên các tuyến có áp lực tương đối rõ ràng, nhất là sau bơm tăng áp, trong phòng bơm, tuyến cấp lên cao hoặc tuyến cấp cho nhiều khu vực cùng lúc. Vì vậy, van cổng KITZ cần có cấp áp lực phù hợp với áp lực làm việc và áp lực cao nhất có thể phát sinh.

Không nên chọn van chỉ vừa đủ áp lực trung bình. Ví dụ, nếu hệ thống thường chạy ở mức áp tương đối cao, có bơm tăng áp hoặc có khả năng xảy ra dao động áp, nên chọn van có cấp áp an toàn hơn. Nếu chọn van sát ngưỡng, khi hệ thống tăng áp, đóng mở đột ngột hoặc có va đập thủy lực, van dễ rò tại mặt bích, cổ van hoặc bề mặt làm kín.

Ngoài áp lực vận hành, cần chú ý cả áp lực thử kín sau lắp đặt. Công trình thường có bước thử áp đường ống, và van phải chịu được điều kiện thử này theo thiết kế.

5. Van cổng nên lắp ở vị trí nào trong hệ nước sạch?

Van cổng KITZ nên lắp tại các vị trí cần khóa tuyến, khóa khu vực hoặc cô lập thiết bị lớn. Ví dụ: đầu tuyến cấp chính, trước và sau cụm bơm, đầu nhánh cấp từng khu vực, trước bồn chứa, tại tuyến cấp lên tầng hoặc tại các vị trí cần dừng nước để bảo trì.

Với hệ thống nhiều nhánh, không nên chỉ có một van tổng. Nên chia van theo cấp: van tổng, van khu vực, van nhánh lớn và van trước/sau thiết bị quan trọng. Cách bố trí này giúp khi một khu vực cần sửa chữa, không phải dừng nước toàn bộ hệ thống.

Với đường ống DN50–DN200, van thường có kích thước và trọng lượng đáng kể, vì vậy vị trí lắp cần dễ thao tác, đủ không gian cho tay quay và có lối tiếp cận khi cần bảo trì.

6. Không nên dùng van cổng để điều tiết lưu lượng thường xuyên

Van cổng KITZ phù hợp nhất với hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn. Nếu dùng van cổng để mở lưng chừng nhằm giảm lưu lượng, cánh van sẽ nằm trong dòng chảy và chịu lực tác động liên tục.

Khi đó, dòng nước có thể gây rung cánh van, mài mòn mép làm kín, tạo tiếng ồn và làm van nhanh xuống cấp. Lâu ngày, van có thể đóng không kín hoặc bị nặng tay khi vận hành.

Nếu tuyến nước sạch DN50–DN200 cần điều chỉnh lưu lượng thường xuyên, nên dùng van cầu, van cân bằng hoặc van điều khiển phù hợp hơn. Van cổng chỉ nên dùng để khóa tuyến khi cần dừng hoặc mở dòng khi vận hành bình thường.

7. Chú ý không gian thao tác tay quay

Van cổng DN50–DN200 thường dùng tay quay để đóng mở. Khi lắp đặt, cần chừa đủ không gian phía trên và xung quanh tay quay để người vận hành thao tác dễ dàng.

Không nên lắp van quá sát tường, sát trần, sát sàn, sát bơm hoặc sát thiết bị khác. Nếu tay quay bị vướng, người vận hành sẽ khó mở hết hoặc đóng hết van. Trường hợp dùng lực lệch, ty van và tay quay cũng dễ bị ảnh hưởng.

Với các van đặt ở hầm kỹ thuật, phòng bơm hoặc tuyến ống trên cao, cần tính cả lối tiếp cận an toàn. Một van khóa chính nhưng đặt ở vị trí khó thao tác sẽ gây rủi ro lớn khi cần đóng nước khẩn cấp.

8. Kiểm tra hướng lắp và tư thế lắp đặt

Van cổng thường không quá kén chiều dòng chảy như van một chiều, nhưng khi lắp đặt vẫn cần tuân thủ hướng dẫn kỹ thuật của từng model. Quan trọng hơn là tư thế lắp phải thuận tiện cho đóng mở, bảo trì và thoát cặn.

Với tuyến ống ngang, van thường được lắp với tay quay hướng lên trên để dễ thao tác. Nếu bắt buộc lắp ở tư thế khác, cần kiểm tra điều kiện thực tế và khả năng vận hành lâu dài. Không nên để tay quay ở vị trí khó tiếp cận hoặc nơi dễ bị va chạm.

Ngoài ra, van cần được lắp thẳng tâm với đường ống. Nếu mặt bích hai bên lệch tâm, khi siết bulong có thể tạo lực ép lên thân van, làm rò gioăng hoặc khiến van vận hành nặng.

9. Chú ý cặn bẩn trong hệ thống nước sạch

Dù là nước sạch, đường ống vẫn có thể có cặn mịn, mạt hàn, rỉ sét, cát hoặc rác nhỏ, đặc biệt sau khi thi công, sửa chữa hoặc súc rửa chưa kỹ. Cặn có thể kẹt tại khu vực ghế van, làm van đóng không kín.

Với tuyến DN50–DN200, lưu lượng nước lớn có thể cuốn cặn đi xa và ảnh hưởng đến nhiều thiết bị phía sau. Vì vậy, sau khi lắp đặt nên xả rửa đường ống trước khi đưa hệ thống vào vận hành chính thức.

Ở các vị trí trước thiết bị quan trọng như bơm, đồng hồ, van điều khiển hoặc bộ giảm áp, nên bố trí y lọc phù hợp để bảo vệ hệ thống. Y lọc không thay thế van cổng, nhưng hỗ trợ hạn chế cặn gây kẹt và rò ở các thiết bị phía sau.

10. Chú ý gioăng mặt bích và bulong

Với van cổng KITZ DN50–DN200 nối mặt bích, gioăng và bulong quyết định rất nhiều đến độ kín sau lắp đặt. Dù van tốt, nếu gioăng không phù hợp hoặc siết bulong lệch, hệ thống vẫn có thể rò.

Gioăng mặt bích cần phù hợp với nước sạch, áp lực và nhiệt độ của hệ thống. Khi siết bulong, cần siết đều theo đường chéo, không siết dồn một phía. Sau khi chạy thử hoặc sau một thời gian vận hành, nên kiểm tra lại các điểm mặt bích, nhất là với hệ có rung động hoặc áp lực thay đổi.

Không nên tái sử dụng gioăng đã xẹp, rách hoặc biến dạng khi tháo van ra bảo trì. Gioăng cũ có thể làm rò lại sau khi lắp, gây mất thời gian xử lý.

11. Có cần lắp van một chiều gần van cổng không?

Van cổng và van một chiều có chức năng khác nhau. Van cổng dùng để khóa mở chủ động, còn van một chiều dùng để chống dòng nước chảy ngược. Trong hệ nước sạch có bơm, bồn chứa hoặc nhiều nhánh áp lực khác nhau, có thể cần cả hai loại van.

Ví dụ, sau đầu đẩy bơm thường cần van một chiều để chống nước hồi về bơm, đồng thời có van cổng hoặc van khóa để cô lập bơm khi bảo trì. Nếu chỉ dùng van cổng mà không có van một chiều, nước vẫn có thể hồi ngược khi van đang mở.

Vì vậy, khi bố trí hệ nước sạch DN50–DN200, cần xem chức năng từng vị trí. Không nên dùng van cổng để thay thế van một chiều.

12. Bảo trì van cổng KITZ DN50–DN200 cần chú ý gì?

Van cổng trên tuyến nước sạch thường không cần thao tác liên tục, nhưng vẫn nên có lịch kiểm tra định kỳ. Nếu van để lâu không vận hành, ty van có thể khô, tay quay nặng hoặc cặn bám tại cánh van.

Các điểm cần kiểm tra gồm tay quay, ty van, cổ van, mặt bích, bulong, độ kín khi đóng và khả năng mở hết hành trình. Với van lắp ở vị trí quan trọng, nên đóng mở thử theo chu kỳ phù hợp để tránh kẹt khi cần dùng.

Nếu thấy van nặng tay, không nên dùng ống nối dài hoặc búa để ép mở. Cần kiểm tra nguyên nhân do khô ty, packing quá chặt, cặn trong thân van hay đường ống bị lệch.

13. Những lỗi thường gặp khi chọn van cổng KITZ cho nước sạch DN50–DN200

Lỗi đầu tiên là chọn sai tiêu chuẩn mặt bích. Đây là lỗi dễ gây khó lắp nhất tại công trường, đặc biệt khi đường ống đang dùng một chuẩn nhưng van lại theo chuẩn khác.

Lỗi thứ hai là chọn van không đúng cấp áp. Hệ nước sạch có bơm tăng áp hoặc bồn cao tầng cần tính áp lực thực tế, không nên chọn van áp thấp chỉ vì giá rẻ.

Lỗi thứ ba là dùng van cổng để điều tiết lưu lượng. Cách dùng này làm van nhanh mòn và dễ đóng không kín sau một thời gian.

Lỗi thứ tư là lắp van ở vị trí khó thao tác. Van DN100, DN150, DN200 thường không nhỏ, nếu không chừa không gian tay quay và bảo trì thì sau này rất bất tiện.

Lỗi thứ năm là không xả rửa đường ống trước khi chạy. Cặn thi công có thể kẹt vào van, làm van rò ngay cả khi mới lắp.

14. Checklist chọn van cổng KITZ cho đường ống nước sạch DN50–DN200

Bảng dưới đây giúp rà soát nhanh trước khi chọn và lắp van cổng KITZ cho hệ thống nước sạch kích cỡ DN50–DN200.

15. Kết luận

Van cổng KITZ dùng cho đường ống nước sạch DN50–DN200 là lựa chọn phù hợp tại các vị trí khóa tuyến chính, khóa nhánh lớn, cô lập thiết bị và kiểm soát từng khu vực cấp nước. Ưu điểm của van là dòng chảy thông thoáng khi mở hoàn toàn, kết cấu chắc chắn và phù hợp với nhiều hệ thống cấp nước sạch trong tòa nhà, nhà máy hoặc trạm bơm.

Khi chọn van, cần chú ý đúng kích cỡ DN, vật liệu thân, cấp áp lực, tiêu chuẩn mặt bích, gioăng, bulong, không gian thao tác và kế hoạch bảo trì. Không nên dùng van cổng để điều tiết lưu lượng thường xuyên và không nên bỏ qua bước xả rửa đường ống trước khi vận hành. Với các tuyến nước sạch kích cỡ trung bình đến lớn, người dùng có thể tham khảo nhóm Van cổng KITZ để chọn đúng model, kiểu kết nối và cấp áp phù hợp.
