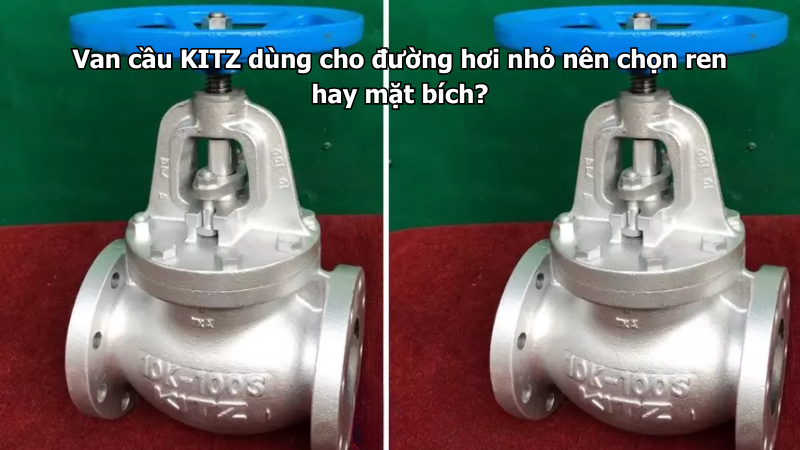

Van cầu KITZ dùng cho đường hơi nhỏ nên chọn ren hay mặt bích?

Trong các nhà máy, xưởng sản xuất, hệ thống lò hơi, bộ trao đổi nhiệt, máy sấy, máy hấp, máy giặt công nghiệp, dây chuyền thực phẩm hoặc dệt nhuộm, các đường hơi nhỏ thường được dùng để cấp hơi cho từng thiết bị, từng nhánh phụ hoặc từng cụm gia nhiệt riêng. Trên các tuyến này, van cầu là loại van được sử dụng khá nhiều vì có khả năng đóng mở từ từ và hỗ trợ điều tiết lưu lượng hơi tốt hơn van bi hoặc van cổng.

Van KITZ chính hãng có nhiều dòng van dùng cho nước, hơi, khí nén, dầu nóng, nước nóng và các hệ thống công nghiệp. Với van cầu KITZ dùng cho đường hơi nhỏ, việc chọn nối ren hay mặt bích cần dựa vào DN đường ống, áp lực hơi, nhiệt độ, vị trí lắp đặt, tần suất bảo trì và tiêu chuẩn hệ thống hiện có.

Bài viết dưới đây sẽ giúp bạn hiểu rõ van cầu KITZ dùng cho đường hơi nhỏ nên chọn ren hay mặt bích, mỗi kiểu kết nối phù hợp trường hợp nào và cần kiểm tra gì để hệ hơi vận hành kín, ổn định và an toàn.

1. Đường hơi nhỏ là gì?

Đường hơi nhỏ thường là các tuyến ống có kích cỡ nhỏ đến vừa, dùng để cấp hơi từ tuyến chính đến từng thiết bị hoặc từng nhánh phụ. Đây có thể là đường hơi cấp vào máy sấy, nồi hấp, bộ trao đổi nhiệt nhỏ, máy giặt công nghiệp, bàn ủi hơi, cụm gia nhiệt hoặc điểm sử dụng hơi riêng trong nhà máy.

Tùy từng hệ thống, đường hơi nhỏ có thể dùng kết nối ren, hàn hoặc mặt bích. Vì vậy, khi chọn van cầu KITZ, không nên chỉ nhìn kích cỡ ống mà cần xem cả tiêu chuẩn kết nối, áp lực hơi và yêu cầu bảo trì.

1.1. Vì sao đường hơi nhỏ vẫn cần chọn van kỹ?

Dù đường ống nhỏ, hơi nóng vẫn là môi trường có nhiệt độ cao, áp lực cao hơn nước thông thường và có nguy cơ xì hơi nếu lắp đặt sai. Một điểm rò nhỏ tại ren, mặt bích hoặc packing cũng có thể gây thất thoát năng lượng, làm giảm hiệu suất gia nhiệt và mất an toàn khi vận hành.

1.2. Van cầu có phù hợp với đường hơi nhỏ không?

Có. Van cầu KITZ phù hợp với đường hơi nhỏ ở các vị trí cần điều tiết hơi, đóng mở từ từ, kiểm soát lượng hơi vào thiết bị hoặc cần vận hành ổn định hơn so với kiểu đóng mở nhanh.

2. Van cầu KITZ đường hơi nhỏ nên chọn ren hay mặt bích?

Với đường hơi nhỏ, van cầu KITZ nối ren thường phù hợp khi DN nhỏ, không gian lắp đặt gọn, áp lực và nhiệt độ nằm trong giới hạn của model, hệ thống không yêu cầu tháo lắp thường xuyên. Van cầu KITZ mặt bích phù hợp hơn khi vị trí quan trọng, cần tháo bảo trì định kỳ, áp lực/nhiệt độ cao hơn, tuyến hơi yêu cầu độ chắc chắn hoặc hệ thống đã dùng kết nối mặt bích theo bản vẽ.

Nói ngắn gọn, đường hơi nhỏ có thể dùng nối ren nếu điều kiện vận hành phù hợp và thi công đúng kỹ thuật. Nhưng nếu vị trí van quan trọng, cần bảo trì dễ, áp lực cao hoặc nhà máy yêu cầu đồng bộ mặt bích, nên ưu tiên mặt bích.

3. Khi nào nên chọn van cầu KITZ nối ren cho đường hơi nhỏ?

Van cầu nối ren phù hợp với các tuyến hơi nhỏ, nhánh hơi phụ, đường cấp hơi vào thiết bị nhỏ hoặc vị trí cần lắp gọn trong không gian hạn chế.

3.1. Ưu điểm của van cầu nối ren

Van nối ren có kích thước gọn, dễ bố trí trên đường ống nhỏ, không cần bộ mặt bích lớn và chi phí lắp đặt thường thấp hơn so với mặt bích. Với các nhánh hơi nhỏ, đây là lựa chọn phổ biến nếu hệ thống áp lực và nhiệt độ không vượt giới hạn của model van.

3.2. Hạn chế của nối ren trên hệ hơi

Mối ren chịu ảnh hưởng lớn bởi nhiệt độ, rung, giãn nở nhiệt và chất lượng vật liệu làm kín. Nếu dùng vật liệu làm kín ren không chịu nhiệt hoặc siết ren không đúng kỹ thuật, vị trí ren có thể xì hơi sau một thời gian vận hành.

3.3. Vị trí phù hợp với nối ren

Van cầu nối ren có thể dùng ở nhánh hơi nhỏ cấp vào thiết bị, đường hơi phụ trong xưởng, tuyến test nhỏ, cụm gia nhiệt nhỏ hoặc vị trí cần lắp gọn nhưng vẫn có điều kiện kiểm tra định kỳ.

4. Khi nào nên chọn van cầu KITZ mặt bích cho đường hơi nhỏ?

Dù là đường hơi nhỏ, mặt bích vẫn là lựa chọn nên cân nhắc nếu vị trí van quan trọng, cần bảo trì thường xuyên, áp lực hơi cao, nhiệt độ cao, hoặc nhà máy yêu cầu tháo lắp nhanh khi sửa chữa.

4.1. Ưu điểm của mặt bích

Van mặt bích dễ tháo rời khỏi đường ống hơn khi cần thay packing, kiểm tra seat, thay gioăng, thay van hoặc bảo trì thiết bị phía sau. Với hệ hơi vận hành liên tục, ưu điểm này rất quan trọng vì giúp giảm thời gian dừng máy.

4.2. Hạn chế của mặt bích

Van mặt bích cần nhiều không gian hơn, chi phí phụ kiện cao hơn và yêu cầu kiểm tra đúng tiêu chuẩn bích, gioăng, bulong, lực siết. Nếu lắp lệch tâm hoặc dùng gioăng không chịu nhiệt, mặt bích vẫn có thể xì hơi.

4.3. Vị trí nên ưu tiên mặt bích

Nên ưu tiên mặt bích ở đầu nhánh hơi quan trọng, trước thiết bị cần bảo trì thường xuyên, gần bộ trao đổi nhiệt, trong phòng lò hơi, trên tuyến có áp lực/nhiệt độ cao hoặc nơi yêu cầu nghiệm thu theo bản vẽ kỹ thuật.

5. Bảng so sánh van cầu KITZ nối ren và mặt bích cho đường hơi nhỏ

6. Chọn theo DN đường ống

Với DN nhỏ, nối ren thường dễ lắp và tiết kiệm không gian hơn. Tuy nhiên, DN nhỏ không có nghĩa là luôn chọn ren. Nếu đường hơi nhỏ nhưng nằm ở vị trí quan trọng, áp lực cao hoặc cần tháo lắp thường xuyên, mặt bích vẫn có thể hợp lý hơn.

Khi đặt van, cần xác định rõ DN, inch, tiêu chuẩn ren hoặc tiêu chuẩn mặt bích. Không nên chỉ ghi chung “van cầu KITZ cho đường hơi nhỏ” vì dễ chọn sai kiểu kết nối.

7. Chọn theo áp lực hơi

Áp lực hơi là yếu tố rất quan trọng. Hơi áp thấp, tuyến phụ, nhánh nhỏ có thể dùng nối ren nếu model phù hợp. Nhưng với hơi áp cao hoặc tuyến có dao động áp, nên cân nhắc mặt bích hoặc theo đúng thiết kế của hệ thống.

Nếu chọn nối ren cho hệ áp lực cao mà vật liệu làm kín không phù hợp, mối ren có thể xì hơi, đặc biệt sau nhiều chu kỳ nóng lạnh.

8. Chọn theo nhiệt độ vận hành

Hơi nóng có nhiệt độ cao nên ảnh hưởng trực tiếp đến packing, gioăng, vật liệu làm kín ren và độ giãn nở của đường ống. Với van nối ren, vật liệu làm kín ren phải chịu nhiệt tốt. Với van mặt bích, gioăng mặt bích phải đúng loại chịu nhiệt, chịu áp.

Nhiều lỗi xì hơi không đến từ thân van mà đến từ vật liệu làm kín không đúng môi trường.

9. Chọn theo tần suất bảo trì

Nếu van lắp ở vị trí ít tháo lắp, không gian nhỏ và hệ hơi áp/nhiệt vừa phải, nối ren có thể phù hợp. Nếu van nằm trước thiết bị phải bảo trì định kỳ, mặt bích thường thuận tiện hơn vì có thể tháo van hoặc tháo thiết bị mà không phải xoay cả đoạn ống.

Với nhà máy vận hành liên tục, thời gian dừng máy rất quan trọng. Vì vậy, mặt bích thường có lợi thế tại các vị trí cần sửa nhanh.

10. Chọn theo yêu cầu an toàn và nghiệm thu

Một số dự án công nghiệp yêu cầu thiết bị đường hơi phải theo bản vẽ, tiêu chuẩn kết nối và hồ sơ kỹ thuật rõ ràng. Nếu bản vẽ yêu cầu mặt bích, không nên tự đổi sang nối ren chỉ để tiết kiệm chi phí. Việc thay đổi kiểu kết nối có thể ảnh hưởng đến nghiệm thu và an toàn vận hành.

11. Bảng gợi ý chọn ren hay mặt bích theo vị trí đường hơi nhỏ

12. Tiêu chí chọn van cầu KITZ cho đường hơi nhỏ

12.1. Đúng model dùng cho hơi

Không phải mọi van cầu đều phù hợp với hơi nóng. Cần kiểm tra model, vật liệu thân, seat, đĩa van, packing, áp lực và nhiệt độ cho phép.

12.2. Đúng kiểu kết nối

Nếu là nối ren, cần kiểm tra tiêu chuẩn ren. Nếu là mặt bích, cần kiểm tra tiêu chuẩn bích, PN/JIS/ANSI/DIN, số lỗ bulong và loại gioăng.

12.3. Đúng vật liệu làm kín

Với nối ren, vật liệu làm kín ren phải chịu nhiệt. Với mặt bích, gioăng phải chịu được hơi nóng. Với cả hai kiểu, packing quanh ty van cũng cần phù hợp nhiệt độ hơi.

12.4. Đúng hướng dòng chảy

Van cầu thường có hướng dòng khuyến nghị. Cần kiểm tra mũi tên trên thân van hoặc tài liệu kỹ thuật để lắp đúng chiều. Lắp sai chiều có thể làm van nặng tay, điều tiết kém hoặc tăng tổn thất áp.

12.5. Có xử lý nước ngưng

Đường hơi nhỏ vẫn có thể phát sinh nước ngưng. Nếu nước ngưng không được xả đúng, hệ thống có thể va đập nước, rung và làm hỏng van. Cần bố trí bẫy hơi hoặc điểm xả nước ngưng theo thiết kế.

13. Checklist chọn van cầu KITZ nối ren cho đường hơi nhỏ

14. Checklist chọn van cầu KITZ mặt bích cho đường hơi nhỏ

15. Lỗi thường gặp khi chọn van cầu cho đường hơi nhỏ

15.1. Chọn ren nhưng dùng vật liệu làm kín không chịu nhiệt

Đây là lỗi phổ biến. Khi hơi nóng vận hành lâu, vật liệu làm kín ren không phù hợp có thể lão hóa, co lại và gây xì hơi.

15.2. Chọn mặt bích nhưng sai tiêu chuẩn

Van đúng DN nhưng sai tiêu chuẩn bích vẫn không lắp được hoặc phải sửa tại công trường. Với hệ hơi, việc sửa sai bích rất rủi ro và không nên làm tùy tiện.

15.3. Không kiểm tra packing

Packing quanh ty van là vị trí dễ xì hơi. Dù chọn ren hay mặt bích, vẫn cần kiểm tra packing định kỳ sau khi vận hành.

15.4. Lắp sai chiều dòng

Van cầu lắp sai chiều có thể vận hành nặng, điều tiết không ổn định hoặc tăng tổn thất áp. Cần kiểm tra hướng dòng trước khi lắp.

15.5. Dùng van cầu sai chức năng

Van cầu phù hợp điều tiết và đóng mở từ từ. Nhưng nếu chỉ cần khóa nhanh trên nhánh nhỏ, có thể cân nhắc van bi phù hợp hơn. Ngược lại, nếu cần điều tiết hơi, không nên dùng van bi mở lưng chừng thay van cầu.

16. Bảo trì van cầu KITZ trên đường hơi nhỏ

Van cầu trên đường hơi nhỏ cần được kiểm tra định kỳ tại tay quay, ty van, packing, thân van, ren hoặc mặt bích. Nếu phát hiện xì hơi, tay quay nặng, rò tại cổ van hoặc điều tiết không ổn định, cần xử lý sớm.

Khi bảo trì hệ hơi, phải cô lập tuyến, xả áp và chờ giảm nhiệt trước khi tháo van hoặc siết packing. Không thao tác khi đường ống còn áp hoặc còn quá nóng.

17. Kết luận

Van cầu KITZ dùng cho đường hơi nhỏ có thể chọn nối ren hoặc mặt bích tùy điều kiện thực tế. Nối ren phù hợp với nhánh hơi nhỏ, không gian gọn, áp lực/nhiệt độ nằm trong giới hạn model và nhu cầu tháo lắp không quá thường xuyên. Mặt bích phù hợp hơn với vị trí quan trọng, cần bảo trì dễ, hệ áp lực/nhiệt độ cao hơn hoặc công trình yêu cầu đồng bộ theo bản vẽ.

Dù chọn kiểu nào, cần kiểm tra đúng model dùng cho hơi, áp lực, nhiệt độ, packing, tiêu chuẩn ren/bích, vật liệu làm kín, hướng dòng và phương án xả nước ngưng. Với các tuyến hơi nhỏ cần điều tiết lưu lượng, đóng mở từ từ và vận hành ổn định, người dùng có thể tham khảo danh mục Van cầu KITZ để lựa chọn sản phẩm phù hợp với hệ thống thực tế.
