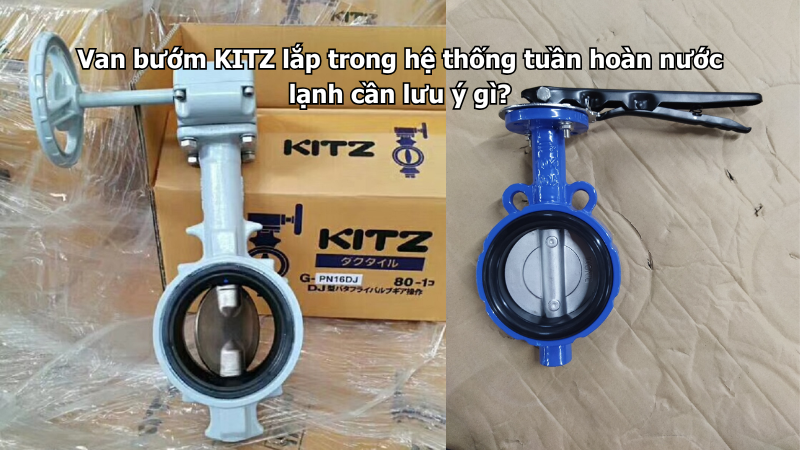

Van bướm KITZ lắp trong hệ thống tuần hoàn nước lạnh cần lưu ý gì?

Hệ thống tuần hoàn nước lạnh thường xuất hiện trong chiller, HVAC, điều hòa trung tâm, nhà máy sản xuất, tòa nhà thương mại, trung tâm dữ liệu, khu công nghiệp, bệnh viện, khách sạn và các hệ thống làm mát máy móc. Trong hệ này, nước lạnh được bơm tuần hoàn liên tục qua chiller, AHU, FCU, dàn trao đổi nhiệt, đường ống cấp – hồi và các cụm thiết bị phụ trợ. Vì đường ống thường có DN vừa đến lớn, van bướm là lựa chọn được dùng khá phổ biến.

Van KITZ chính hãng có nhiều dòng van dùng cho nước, nước lạnh, nước nóng, HVAC, khí nén, dầu nhẹ và hệ thống công nghiệp. Với hệ thống tuần hoàn nước lạnh, van bướm KITZ có ưu điểm là thiết kế gọn, phù hợp đường ống lớn, thao tác nhanh, dễ lắp đặt và thuận tiện bố trí trong phòng máy. Tuy nhiên, để vận hành ổn định lâu dài, cần chọn đúng DN, áp lực, vật liệu gioăng, kiểu kết nối, tay gạt/tay quay và vị trí lắp đặt.

Bài viết dưới đây sẽ giúp bạn hiểu rõ van bướm KITZ lắp trong hệ thống tuần hoàn nước lạnh cần lưu ý gì, nên bố trí ở đâu và kiểm tra những tiêu chí nào để hạn chế rò rỉ, rung, kẹt cánh hoặc đóng mở nặng.

1. Hệ thống tuần hoàn nước lạnh là gì?

Hệ thống tuần hoàn nước lạnh là hệ thống sử dụng nước lạnh để trao đổi nhiệt, làm mát không khí, thiết bị hoặc quy trình sản xuất. Nước lạnh sau khi được làm mát sẽ được bơm đến các thiết bị sử dụng, sau đó hồi về chiller hoặc bộ trao đổi nhiệt để tiếp tục chu trình.

Trong hệ HVAC, nước lạnh thường đi qua AHU, FCU hoặc dàn trao đổi nhiệt. Trong nhà máy, nước lạnh có thể dùng để làm mát máy móc, khuôn, thiết bị sản xuất, dây chuyền hoặc hệ phụ trợ kỹ thuật.

1.1. Vì sao hệ nước lạnh tuần hoàn thường dùng van bướm?

Đường ống nước lạnh tuần hoàn thường có DN lớn, lưu lượng cao và yêu cầu nhiều điểm khóa/cô lập. Van bướm có chiều dài lắp đặt ngắn, trọng lượng hợp lý, thao tác nhanh và tiết kiệm không gian hơn so với một số loại van khác cùng kích cỡ. Vì vậy, van bướm phù hợp với phòng chiller, tuyến cấp/hồi nước lạnh, nhánh AHU, FCU, bơm tuần hoàn và các cụm trao đổi nhiệt.

1.2. Vì sao cần chọn van kỹ hơn trong hệ nước lạnh?

Dù là nước lạnh, hệ thống vẫn có áp lực bơm, lưu lượng lớn, rung đường ống, ngưng tụ hơi nước bên ngoài ống và có thể có hóa chất xử lý nước tuần hoàn. Những yếu tố này ảnh hưởng trực tiếp đến gioăng, cánh van, trục van, mặt bích và tuổi thọ của van.

2. Van bướm KITZ có phù hợp với hệ tuần hoàn nước lạnh không?

Có. Van bướm KITZ phù hợp với nhiều hệ thống tuần hoàn nước lạnh nếu chọn đúng model, đúng DN, đúng áp lực, đúng gioăng và đúng tiêu chuẩn kết nối. Loại van này thường dùng để khóa nước tại tuyến cấp/hồi, trước và sau bơm, trước AHU/FCU, trước bộ trao đổi nhiệt, tại đường bypass hoặc các nhánh cần cô lập khi bảo trì.

Tuy nhiên, van bướm không nên được chọn chỉ theo DN. Cần kiểm tra thêm lưu lượng, áp lực làm việc, nhiệt độ nước, hóa chất xử lý nước, tiêu chuẩn mặt bích, kiểu vận hành và vị trí lắp đặt thực tế.

3. Lưu ý 1: Chọn đúng DN theo đường ống và lưu lượng

Hệ tuần hoàn nước lạnh thường có đường ống DN100, DN125, DN150, DN200 hoặc lớn hơn. Van bướm phải chọn đúng DN với đường ống để tránh gây nghẽn dòng hoặc tổn thất áp không cần thiết.

Không nên tự ý giảm size van để tiết kiệm chi phí nếu chưa có tính toán thủy lực. Việc giảm DN có thể khiến bơm làm việc nặng hơn, lưu lượng qua AHU/FCU không đủ và hiệu quả làm lạnh giảm.

3.1. Khi nào cần kiểm tra lại DN?

Cần kiểm tra DN khi hệ thống cải tạo, thay van cũ, thay chiller, nâng công suất bơm, bổ sung nhánh mới hoặc đường ống hiện hữu không còn bản vẽ rõ ràng.

4. Lưu ý 2: Kiểm tra áp lực làm việc của hệ thống

Nước lạnh tuần hoàn được vận hành bằng bơm, nên áp lực tại từng đoạn ống có thể khác nhau. Sau bơm, tại tầng cao, tại nhánh xa hoặc gần van điều khiển, áp lực có thể dao động theo chế độ vận hành.

Van bướm KITZ cần có cấp áp phù hợp với áp lực làm việc và áp lực thử của hệ thống. Nếu chọn van có cấp áp thấp hơn yêu cầu, có thể rò tại gioăng, mặt bích hoặc giảm tuổi thọ cánh van.

5. Lưu ý 3: Chọn gioăng phù hợp với nước lạnh tuần hoàn

Gioăng là bộ phận rất quan trọng trong van bướm. Khi đóng van, cánh van ép vào gioăng để tạo độ kín. Trong hệ nước lạnh tuần hoàn, gioăng cần phù hợp với nước lạnh, hóa chất xử lý nước nếu có, áp lực và tần suất đóng mở.

5.1. Vì sao gioăng dễ bị ảnh hưởng?

Nước tuần hoàn có thể chứa hóa chất chống cáu cặn, chống ăn mòn, chất diệt khuẩn hoặc phụ gia xử lý nước. Nếu gioăng không phù hợp, gioăng có thể chai, phồng, nứt, mòn hoặc làm van đóng không kín.

5.2. Không chọn van chỉ bằng câu “dùng cho nước lạnh”

Cần nói rõ nước lạnh tuần hoàn có hóa chất không, nhiệt độ vận hành khoảng bao nhiêu, áp lực bao nhiêu và van lắp ở tuyến cấp hay tuyến hồi. Những thông tin này giúp chọn đúng vật liệu gioăng và model van.

6. Lưu ý 4: Kiểm tra vật liệu cánh van và trục van

Cánh van và trục van tiếp xúc trực tiếp với nước. Trong hệ tuần hoàn nước lạnh, nếu nước có hóa chất xử lý hoặc môi trường ẩm, vật liệu cánh và trục cần được kiểm tra kỹ để tránh ăn mòn, bám cặn hoặc giảm độ kín.

Với hệ chiller, cooling water hoặc chilled water có yêu cầu vận hành liên tục, nên chọn vật liệu phù hợp ngay từ đầu để giảm chi phí bảo trì về sau.

7. Lưu ý 5: Chọn tay gạt, tay quay hay van điều khiển

Van bướm KITZ có thể dùng tay gạt, tay quay hoặc lắp bộ điều khiển tùy dòng sản phẩm và yêu cầu vận hành. Với hệ nước lạnh tuần hoàn, đường ống thường từ DN100 trở lên, nên cần cân nhắc kỹ kiểu vận hành.

7.1. Khi nào dùng tay gạt?

Tay gạt phù hợp với DN nhỏ đến vừa, vị trí cần đóng mở nhanh, áp lực không quá cao và người vận hành có đủ không gian thao tác. Với DN100, tay gạt có thể dùng trong một số trường hợp.

7.2. Khi nào nên dùng tay quay?

Tay quay phù hợp hơn với DN100 trở lên, đặc biệt DN150, DN200 hoặc lớn hơn. Tay quay giúp thao tác nhẹ hơn, đóng mở từ từ hơn và hạn chế đóng mở đột ngột gây sốc áp.

7.3. Khi nào cần van điều khiển?

Nếu hệ thống cần tự động hóa, điều khiển từ BMS, PLC, cảm biến nhiệt độ hoặc yêu cầu vận hành theo tải lạnh, có thể cân nhắc van bướm điều khiển điện/khí nén theo thiết kế. Khi đó cần kiểm tra mô-men actuator, nguồn điện, tín hiệu điều khiển, thời gian đóng mở và môi trường lắp đặt.

8. Lưu ý 6: Kiểm tra tiêu chuẩn mặt bích

Van bướm trong hệ nước lạnh thường lắp giữa hai mặt bích hoặc kết nối theo tiêu chuẩn dự án. Cần kiểm tra đúng JIS, ANSI, DIN, PN10, PN16 hoặc tiêu chuẩn tương ứng của hệ thống.

Cùng DN nhưng tiêu chuẩn bích khác nhau có thể khác số lỗ bulong, đường kính lỗ và khoảng cách tâm lỗ. Nếu đặt sai tiêu chuẩn, van có thể không lắp được hoặc phải sửa tại công trường, gây rủi ro rò rỉ.

9. Lưu ý 7: Không lắp van quá sát bơm, co cút hoặc côn thu

Dòng nước sau bơm, sau co cút, sau tê hoặc sau côn thu thường bị rối. Nếu van bướm lắp quá sát những vị trí này, cánh van có thể rung, tạo tiếng ồn, mòn gioăng hoặc đóng mở không ổn định.

Nếu điều kiện cho phép, nên có đoạn ống thẳng trước và sau van. Trong phòng máy chiller có không gian hạn chế, cần kiểm tra kỹ rung và tiếng ồn trong quá trình chạy thử.

10. Bảng gợi ý vị trí lắp van bướm KITZ trong hệ tuần hoàn nước lạnh

11. Bảng tiêu chí chọn van bướm KITZ cho nước lạnh tuần hoàn

12. Checklist lắp đặt van bướm KITZ trong hệ nước lạnh

13. Lưu ý về bảo ôn và ngưng tụ nước

Hệ nước lạnh thường có bảo ôn đường ống để hạn chế thất thoát nhiệt và chống đọng sương. Khi lắp van bướm, cần xử lý bảo ôn quanh thân van hợp lý nhưng không được che kín tay gạt, tay quay, hộp số, bulong hoặc vị trí cần bảo trì.

Nếu bảo ôn không tốt, hơi nước có thể ngưng tụ quanh van, làm ẩm bulong, tay quay, hộp số hoặc khu vực mặt bích. Về lâu dài, điều này có thể gây ăn mòn, khó thao tác và mất thẩm mỹ phòng máy.

14. Lỗi thường gặp khi lắp van bướm trong hệ nước lạnh tuần hoàn

14.1. Chọn sai tiêu chuẩn bích

Van đúng DN nhưng sai chuẩn bích sẽ gây khó lắp hoặc phải sửa tại công trường. Đây là lỗi nên tránh ngay từ bước đặt hàng.

14.2. Gioăng không phù hợp hóa chất xử lý nước

Nước lạnh tuần hoàn có thể có hóa chất chống cáu cặn hoặc chống ăn mòn. Nếu gioăng không phù hợp, van có thể nhanh rò hoặc đóng không kín.

14.3. Lắp lệch mặt bích làm kẹt cánh

Nếu hai mặt bích không đồng tâm, cánh van có thể cạ vào đường ống, gây nặng tay, kẹt hoặc hỏng gioăng.

14.4. Chọn tay gạt cho DN quá lớn

Van DN lớn nếu dùng tay gạt có thể nặng và khó kiểm soát. Tay quay thường phù hợp hơn để đóng mở từ từ và ổn định.

14.5. Bảo ôn che mất vị trí thao tác

Một số công trình bọc bảo ôn quá kín khiến người vận hành khó xoay tay van hoặc không kiểm tra được rò tại mặt bích. Cần chừa vị trí thao tác và bảo trì.

15. Bảo trì van bướm KITZ trong hệ tuần hoàn nước lạnh

Van bướm trong hệ nước lạnh cần được kiểm tra định kỳ tại gioăng, cánh van, trục van, tay gạt/tay quay, hộp số, mặt bích, bulong và lớp bảo ôn xung quanh. Cần chú ý dấu hiệu rò nước, đọng sương, ăn mòn, nặng tay, rung hoặc đóng không kín.

Với hệ chiller vận hành liên tục, nên kiểm tra van theo lịch bảo trì phòng máy. Nếu van ít thao tác, vẫn nên đóng mở thử định kỳ để tránh kẹt. Nếu nước có hóa chất xử lý, cần theo dõi tình trạng gioăng và cánh van kỹ hơn.

16. Khi nào nên thay van bướm mới?

Nên thay van mới nếu gioăng lão hóa, cánh van ăn mòn, trục van rơ, tay quay/hộp số hỏng, mặt bích rò lặp lại, van đóng không kín hoặc model hiện tại không còn phù hợp với áp lực, hóa chất và điều kiện vận hành của hệ nước lạnh.

Với các van tại tuyến chính, phòng chiller, trước/sau bơm hoặc trước thiết bị quan trọng, không nên để lỗi kéo dài vì có thể ảnh hưởng đến lưu lượng, khả năng bảo trì và hiệu quả làm lạnh của toàn hệ thống.

17. Kết luận

Van bướm KITZ lắp trong hệ thống tuần hoàn nước lạnh là lựa chọn phù hợp cho nhiều tuyến ống HVAC, chiller, AHU, FCU, nước làm mát và hệ phụ trợ công nghiệp. Tuy nhiên, cần lưu ý chọn đúng DN, áp lực, lưu lượng, vật liệu gioăng, cánh van, trục van, kiểu vận hành, tiêu chuẩn mặt bích và vị trí lắp đặt.

Khi lắp đặt, cần tránh lệch mặt bích, tránh đặt quá sát bơm/co cút nếu không cần thiết, chừa khoảng thao tác, bọc bảo ôn hợp lý và kiểm tra rung/rò khi chạy thử. Với các tuyến nước lạnh tuần hoàn DN vừa đến lớn cần van gọn, dễ vận hành và phù hợp phòng máy, người dùng có thể tham khảo danh mục Van bướm KITZ để lựa chọn sản phẩm phù hợp với hệ thống thực tế.
