Tuyến ống nước tuần hoàn thường xuất hiện trong hệ thống HVAC, chiller, cooling tower, nước giải nhiệt, nước làm mát máy móc, hệ trao đổi nhiệt, nhà máy sản xuất, tòa nhà thương mại và các hệ thống kỹ thuật cần nước lưu thông liên tục. Vì lưu lượng thường lớn, đường ống có kích cỡ vừa đến lớn nên việc chọn van phù hợp có ảnh hưởng trực tiếp đến độ kín, tổn thất áp, khả năng vận hành và chi phí bảo trì.

Van KITZ chính hãng có nhiều dòng van dùng cho nước, hơi, khí nén, dầu, HVAC và hệ thống công nghiệp. Với tuyến ống nước tuần hoàn, van bướm KITZ thường là lựa chọn phù hợp nhờ thiết kế gọn, thao tác nhanh, dễ lắp trên đường ống lớn và thuận tiện cho các vị trí cần đóng mở hoặc cô lập tuyến.

Bài viết dưới đây sẽ giúp bạn hiểu rõ van bướm KITZ lắp cho tuyến ống nước tuần hoàn có phù hợp không, nên chọn loại nào và cần kiểm tra những tiêu chí gì trước khi lắp đặt.

1. Tuyến ống nước tuần hoàn là gì?

Tuyến ống nước tuần hoàn là đường ống dẫn nước đi theo một vòng lặp khép kín hoặc bán khép kín để phục vụ làm mát, giải nhiệt, trao đổi nhiệt hoặc cấp nước kỹ thuật cho thiết bị. Nước sau khi đi qua thiết bị thường được đưa về bồn, tháp giải nhiệt, chiller hoặc cụm xử lý để tiếp tục tuần hoàn.

Trong hệ thống này, nước thường không chỉ đi một lần rồi xả bỏ mà được bơm tuần hoàn liên tục. Vì vậy, van trên tuyến phải chịu lưu lượng lặp lại trong thời gian dài.

1.1. Tuyến nước tuần hoàn thường gặp ở đâu?

Các vị trí thường gặp gồm hệ chiller, cooling tower, AHU, FCU, máy ép nhựa, máy CNC, máy nén khí làm mát bằng nước, bộ trao đổi nhiệt, dây chuyền sản xuất, phòng bơm kỹ thuật và hệ nước giải nhiệt trong nhà máy.

1.2. Vì sao tuyến tuần hoàn cần van phù hợp?

Nếu van chọn sai, hệ thống có thể bị tổn thất áp cao, rò tại gioăng, khó đóng mở, rung đường ống, nước yếu qua thiết bị hoặc khó bảo trì. Với hệ tuần hoàn chạy nhiều giờ mỗi ngày, các lỗi nhỏ có thể ảnh hưởng lâu dài đến bơm, thiết bị trao đổi nhiệt và chi phí vận hành.

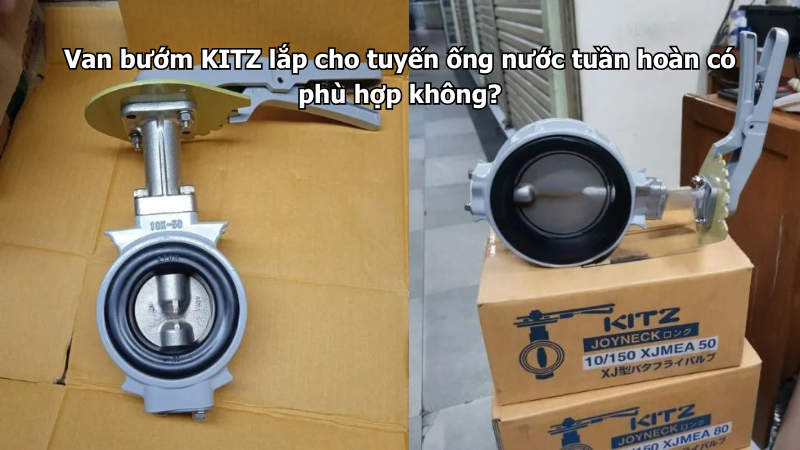

2. Van bướm KITZ lắp cho tuyến nước tuần hoàn có phù hợp không?

Có. Van bướm KITZ phù hợp với nhiều tuyến ống nước tuần hoàn, đặc biệt ở các đường ống DN vừa và lớn, nơi cần van có thiết kế gọn, thao tác nhanh, lắp đặt thuận tiện và dễ cô lập từng đoạn đường ống khi bảo trì.

Tuy nhiên, cần chọn đúng DN, áp lực, vật liệu thân van, vật liệu cánh van, trục van, gioăng, kiểu kết nối wafer/lug/mặt bích, kiểu vận hành tay gạt/tay quay/điều khiển và vị trí lắp đặt thực tế.

Không nên chọn van bướm chỉ theo kích cỡ đường ống. Với nước tuần hoàn, cần kiểm tra thêm nhiệt độ nước, chất lượng nước, hóa chất xử lý, cặn, áp lực bơm và tần suất đóng mở.

3. Ưu điểm của van bướm KITZ trên tuyến nước tuần hoàn

3.1. Thiết kế gọn cho đường ống lớn

Van bướm có chiều dài thân ngắn, trọng lượng thường gọn hơn so với nhiều loại van khác cùng kích cỡ. Điều này rất có lợi trong phòng máy, trạm bơm, khu kỹ thuật hoặc nơi có nhiều đường ống song song.

3.2. Đóng mở nhanh

Van bướm tay gạt có thể đóng mở nhanh ở một số kích cỡ phù hợp. Với đường ống lớn hơn, van bướm tay quay giúp thao tác nhẹ hơn, kiểm soát đóng mở tốt hơn và giảm lực tác động đột ngột lên đường ống.

3.3. Phù hợp để cô lập tuyến

Trên hệ nước tuần hoàn, van bướm thường được dùng để khóa tuyến trước và sau bơm, trước và sau thiết bị trao đổi nhiệt, tại nhánh chiller, cooling tower hoặc từng khu vực cần bảo trì.

3.4. Dễ lắp đặt trên tuyến DN lớn

So với van ren, van bướm phù hợp hơn cho đường ống DN lớn. Kiểu wafer hoặc lug giúp lắp giữa hai mặt bích, tiết kiệm không gian và thuận tiện khi bố trí cụm van trong phòng máy.

4. Khi nào nên chọn van bướm KITZ cho nước tuần hoàn?

Nên chọn van bướm KITZ khi tuyến ống có DN vừa đến lớn, cần đóng mở nhanh, cần tiết kiệm không gian, hệ thống chủ yếu dùng nước tuần hoàn, nước giải nhiệt, nước lạnh, nước làm mát hoặc nước kỹ thuật không có cặn lớn và điều kiện áp lực/nhiệt độ nằm trong giới hạn của model.

4.1. Hệ chiller và HVAC

Van bướm thường dùng trên tuyến nước lạnh, nước giải nhiệt, đường cấp hồi chiller, cooling tower, AHU, FCU và cụm bơm tuần hoàn. Đây là nhóm ứng dụng rất phổ biến.

4.2. Hệ nước làm mát máy móc

Trong nhà máy, van bướm có thể dùng để cô lập đường nước làm mát vào từng cụm thiết bị lớn, bộ trao đổi nhiệt hoặc cụm bơm.

4.3. Tuyến nước tuần hoàn đường ống lớn

Với DN lớn, van bướm giúp giảm không gian lắp đặt, dễ thao tác và thuận tiện cho bảo trì hơn nhiều so với một số loại van khác.

5. Khi nào không nên chọn van bướm hoặc cần cân nhắc kỹ?

Van bướm không phải lựa chọn tối ưu cho mọi vị trí. Nếu hệ thống cần điều tiết lưu lượng chính xác, cần đóng kín tuyệt đối trong điều kiện đặc biệt, nước có nhiều cặn lớn, áp lực quá cao hoặc môi trường ăn mòn mạnh, cần kiểm tra kỹ model hoặc cân nhắc loại van khác.

5.1. Vị trí cần điều tiết chính xác

Van bướm có thể dùng để điều chỉnh ở một số mức độ, nhưng nếu cần điều tiết chính xác và ổn định, nên cân nhắc van cầu, van cân bằng hoặc van điều khiển phù hợp theo thiết kế.

5.2. Nước tuần hoàn có nhiều cặn

Nếu nước có nhiều cặn, rác, mạt kim loại hoặc bùn, gioăng và cánh van có thể bị mài mòn, kẹt hoặc đóng không kín. Khi đó cần xử lý lọc, xả cặn hoặc chọn vật liệu phù hợp hơn.

5.3. Hóa chất xử lý nước không phù hợp gioăng

Nước tuần hoàn có thể có hóa chất chống cáu cặn, chống rêu tảo hoặc chống ăn mòn. Các hóa chất này có thể ảnh hưởng đến gioăng nếu chọn sai vật liệu.

6. Bảng gợi ý vị trí lắp van bướm KITZ trong tuyến nước tuần hoàn

7. Nên chọn van bướm tay gạt hay tay quay?

7.1. Van bướm tay gạt

Van bướm tay gạt phù hợp với đường ống nhỏ đến vừa, vị trí cần đóng mở nhanh và tần suất thao tác không quá nặng. Ưu điểm là thao tác nhanh, nhìn trạng thái mở đóng dễ.

Tuy nhiên, với DN lớn hoặc áp lực cao hơn, tay gạt có thể nặng và khó kiểm soát lực đóng mở.

7.2. Van bướm tay quay

Van bướm tay quay phù hợp hơn với đường ống lớn, vị trí cần thao tác từ từ, cần giảm lực vận hành và hạn chế đóng mở đột ngột. Trên tuyến nước tuần hoàn DN lớn, tay quay thường là lựa chọn an toàn và dễ vận hành hơn.

7.3. Van bướm điều khiển

Nếu hệ thống cần điều khiển tự động, đóng mở theo tín hiệu hoặc tích hợp BMS/PLC, có thể cân nhắc van bướm điều khiển điện hoặc khí nén theo thiết kế. Cần kiểm tra actuator, điện áp, tín hiệu điều khiển, môi trường lắp và yêu cầu an toàn.

8. Bảng so sánh kiểu vận hành van bướm KITZ

9. Tiêu chí chọn van bướm KITZ cho nước tuần hoàn

9.1. Kích cỡ DN

DN van phải phù hợp đường ống. Không nên chọn van nhỏ hơn đường ống nếu không có tính toán vì có thể gây tụt áp, giảm lưu lượng và làm bơm hoạt động nặng hơn.

9.2. Áp lực hệ thống

Cần kiểm tra áp lực vận hành, áp lực sau bơm, áp lực thử và dao động áp khi hệ thống khởi động/dừng. Van phải có cấp áp phù hợp với tuyến nước tuần hoàn.

9.3. Nhiệt độ nước

Nước tuần hoàn có thể là nước lạnh, nước thường, nước nóng nhẹ hoặc nước giải nhiệt. Nhiệt độ ảnh hưởng trực tiếp đến gioăng và seat của van.

9.4. Vật liệu gioăng

Gioăng van bướm là bộ phận rất quan trọng. Cần chọn vật liệu gioăng phù hợp với nước, nhiệt độ và hóa chất xử lý nước nếu có. Nếu gioăng không phù hợp, van có thể rò hoặc đóng không kín.

9.5. Vật liệu cánh van và trục van

Cánh van và trục van tiếp xúc trực tiếp với nước. Nếu nước có hóa chất, môi trường ẩm hoặc yêu cầu chống ăn mòn cao, cần kiểm tra vật liệu cánh/trục phù hợp.

9.6. Kiểu kết nối

Van bướm thường lắp kiểu wafer, lug hoặc mặt bích tùy hệ thống. Cần kiểm tra tiêu chuẩn bích JIS, ANSI, DIN, PN, số lỗ bulong và khoảng cách tâm lỗ để tránh lắp sai.

10. Bảng checklist chọn van bướm KITZ cho tuyến nước tuần hoàn

11. Checklist lắp đặt van bướm KITZ trên tuyến nước tuần hoàn

12. Lỗi thường gặp khi dùng van bướm cho nước tuần hoàn

12.1. Chọn sai vật liệu gioăng

Đây là lỗi rất phổ biến. Nước tuần hoàn có thể chứa hóa chất xử lý hoặc có nhiệt độ thay đổi. Nếu gioăng không phù hợp, van sẽ rò hoặc nhanh lão hóa.

12.2. Lắp sai tiêu chuẩn mặt bích

Van bướm đúng DN nhưng sai tiêu chuẩn bích có thể lệch lỗ bulong, ép gioăng không đều hoặc không lắp được. Cần kiểm tra chuẩn bích trước khi đặt hàng.

12.3. Không vệ sinh đường ống trước khi lắp

Mạt hàn, cặn, rác có thể làm xước gioăng, kẹt cánh van hoặc khiến van đóng không kín. Trước khi lắp, cần vệ sinh tuyến ống kỹ.

12.4. Dùng van bướm để điều tiết quá lâu ở góc mở nhỏ

Nếu dùng van bướm điều tiết ở góc mở nhỏ trong thời gian dài, dòng nước có thể gây rung, ồn, mòn gioăng hoặc ảnh hưởng cánh van. Nếu cần điều tiết chính xác, nên dùng van điều khiển hoặc van chuyên dụng theo thiết kế.

12.5. Không chừa khoảng bảo trì

Van lắp sát tường, sát trần hoặc bị che bởi đường ống khác sẽ khó vận hành và khó thay thế. Cần tính trước không gian thao tác tay gạt, tay quay hoặc actuator.

13. Bảo trì van bướm KITZ trong hệ nước tuần hoàn

Van bướm trong tuyến nước tuần hoàn nên được kiểm tra định kỳ tại các vị trí gioăng, cánh van, trục van, tay gạt, tay quay, bulong và mặt bích. Cần kiểm tra rò rỉ, độ nặng khi thao tác, tiếng rung, tình trạng ăn mòn và khả năng đóng kín.

Với hệ nước có hóa chất xử lý, cần kiểm tra gioăng theo chu kỳ. Với hệ nước lạnh, cần chú ý đọng sương và bảo ôn. Với hệ ngoài trời hoặc khu cooling tower, cần chú ý môi trường ẩm, ăn mòn và tình trạng bulong.

14. Khi nào nên thay van bướm mới?

Nên cân nhắc thay van bướm nếu gioăng đã lão hóa, cánh van ăn mòn, trục van rơ, van đóng không kín, tay quay hỏng, thân van nứt hoặc van đang dùng không phù hợp áp lực/nhiệt độ/hóa chất của hệ thống.

Với tuyến nước tuần hoàn quan trọng, không nên để van rò kéo dài vì có thể làm giảm áp, ảnh hưởng bơm và gây khó khăn khi bảo trì thiết bị phía sau.

15. Kết luận

Van bướm KITZ lắp cho tuyến ống nước tuần hoàn là lựa chọn phù hợp trong nhiều hệ thống HVAC, chiller, cooling tower, nước giải nhiệt, nước làm mát máy móc và đường ống công nghiệp DN vừa đến lớn. Ưu điểm của van là thiết kế gọn, dễ lắp, thao tác nhanh và thuận tiện cho việc cô lập từng đoạn tuyến khi bảo trì.

Để sử dụng hiệu quả, cần chọn đúng DN, áp lực, nhiệt độ, vật liệu gioăng, vật liệu cánh van, kiểu kết nối, tiêu chuẩn mặt bích và kiểu vận hành. Với các hệ nước tuần hoàn, HVAC, chiller, cooling tower hoặc nước làm mát công nghiệp, người dùng có thể tham khảo danh mục Van bướm KITZ để lựa chọn sản phẩm phù hợp với điều kiện vận hành thực tế.

16. Câu hỏi thường gặp
