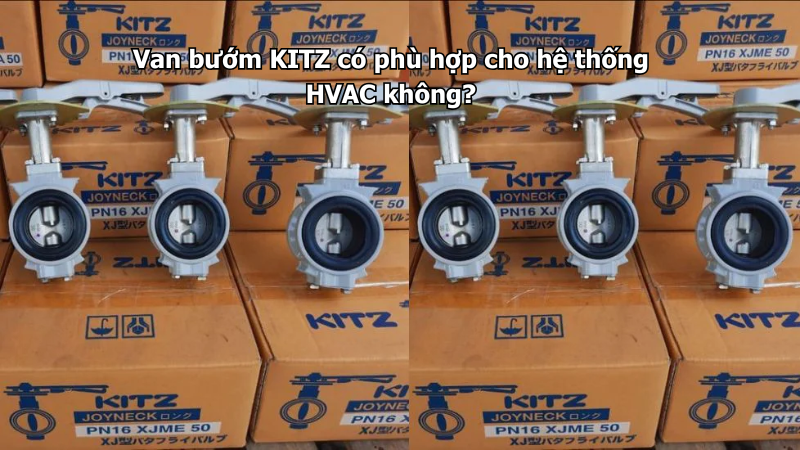

Van điều khiểnVan bướm KITZ có phù hợp cho hệ thống HVAC không?
Trong hệ thống HVAC, đường ống nước lạnh, nước nóng, nước giải nhiệt và nước tuần hoàn thường có kích cỡ vừa đến lớn, yêu cầu van đóng mở ổn định, dễ thao tác và tiết kiệm không gian lắp đặt. Vì vậy, van bướm là một trong những dòng van được sử dụng khá phổ biến cho các hệ thống điều hòa trung tâm, chiller, cooling tower và phòng kỹ thuật tòa nhà.
Van KITZ chính hãng có nhiều dòng van dùng cho nước, hơi, khí nén, dầu, PCCC, HVAC và nhà máy công nghiệp. Trong đó, van bướm KITZ là lựa chọn phù hợp cho nhiều tuyến ống HVAC nhờ thiết kế gọn, trọng lượng nhẹ, đóng mở nhanh và dễ bố trí trên đường ống lớn.
Bài viết dưới đây sẽ giúp bạn hiểu rõ van bướm KITZ có phù hợp cho hệ thống HVAC không, nên dùng ở vị trí nào và cần lưu ý gì khi chọn để hệ thống vận hành ổn định.
1. Hệ thống HVAC là gì?
HVAC là hệ thống sưởi, thông gió và điều hòa không khí, thường được dùng trong tòa nhà, trung tâm thương mại, nhà máy, bệnh viện, khách sạn, văn phòng và các khu công nghiệp.
Trong hệ thống HVAC, đường ống nước thường có nhiệm vụ dẫn nước lạnh, nước nóng hoặc nước giải nhiệt đến các thiết bị như chiller, AHU, FCU, cooling tower, bơm tuần hoàn và bộ trao đổi nhiệt.
1.1. Vì sao hệ HVAC cần chọn van đúng loại?
Hệ HVAC thường vận hành liên tục, có nhiều tuyến ống lớn và cần kiểm soát dòng nước ổn định. Nếu chọn sai van, hệ thống có thể bị rò rỉ, tụt áp, khó bảo trì, đóng mở nặng hoặc gây ảnh hưởng đến hiệu suất làm lạnh, sưởi và tuần hoàn nước.
Van dùng cho HVAC cần đáp ứng được áp lực, nhiệt độ, lưu lượng, kiểu kết nối và không gian lắp đặt thực tế.
1.2. Van bướm có vai trò gì trong hệ HVAC?
Van bướm thường dùng để đóng mở dòng nước trên tuyến ống HVAC. Van có thể lắp tại đường nước lạnh, nước nóng, nước giải nhiệt, đường hồi, đường cấp, trước sau thiết bị hoặc tại các nhánh cần cô lập khi bảo trì.
Với đường ống lớn, van bướm giúp tiết kiệm không gian hơn so với nhiều dòng van khác.
2. Van bướm KITZ có phù hợp cho hệ thống HVAC không?
Có. Van bướm KITZ phù hợp cho nhiều hệ thống HVAC, đặc biệt ở các tuyến ống nước lạnh, nước nóng, nước tuần hoàn và nước giải nhiệt có kích cỡ vừa đến lớn. Dòng van này được chọn nhiều vì thân van gọn, dễ lắp, đóng mở nhanh và thuận tiện bảo trì.
Tuy nhiên, để dùng hiệu quả, người mua cần chọn đúng kích cỡ DN, áp lực, vật liệu thân van, vật liệu cánh van, gioăng làm kín, kiểu vận hành và tiêu chuẩn kết nối.
2.1. Phù hợp với đường ống nước lạnh
Trong hệ thống chiller, đường ống nước lạnh thường cần van đóng mở tại các vị trí trước và sau thiết bị, nhánh cấp, nhánh hồi hoặc khu vực cần cô lập để bảo trì.
Van bướm KITZ phù hợp vì thiết kế gọn, dễ thao tác và ít chiếm diện tích trong phòng máy.
2.2. Phù hợp với đường ống nước nóng
Một số hệ HVAC có đường nước nóng phục vụ sưởi, gia nhiệt hoặc trao đổi nhiệt. Van bướm KITZ có thể dùng nếu chọn đúng model, đúng gioăng và đúng giới hạn nhiệt độ.
Không nên chọn van chỉ theo kích cỡ DN mà bỏ qua nhiệt độ nước nóng và vật liệu làm kín.
2.3. Phù hợp với đường nước giải nhiệt
Đường nước giải nhiệt thường có kích cỡ lớn và lưu lượng cao. Van bướm KITZ phù hợp ở các tuyến này nhờ lắp đặt gọn, trọng lượng nhẹ hơn van cổng cùng kích cỡ và thao tác đóng mở thuận tiện.
Với nước giải nhiệt, cần chú ý chất lượng nước, cặn bẩn, độ ăn mòn và kế hoạch bảo trì định kỳ.
2.4. Phù hợp với hệ thống nước tuần hoàn
Hệ HVAC thường có nước tuần hoàn liên tục qua bơm, chiller, AHU, FCU hoặc cooling tower. Van bướm KITZ có thể dùng để khóa tuyến, chia nhánh, cô lập thiết bị và hỗ trợ bảo trì từng khu vực mà không phải dừng toàn bộ hệ thống.
3. Ưu điểm của van bướm KITZ trong hệ HVAC
3.1. Thiết kế gọn, tiết kiệm không gian
Phòng kỹ thuật HVAC thường có nhiều đường ống, bơm, đồng hồ, khớp nối mềm, y lọc và phụ kiện khác. Van bướm KITZ có thân mỏng, gọn nên dễ bố trí hơn trên các tuyến ống chật.
Điều này rất hữu ích trong tầng hầm, phòng máy chiller, trục kỹ thuật hoặc khu vực có nhiều đường ống chạy song song.
3.2. Phù hợp với đường ống lớn
So với van bi hoặc van cổng cùng kích cỡ lớn, van bướm thường nhẹ và gọn hơn. Vì vậy, dòng van này phù hợp với các tuyến ống DN50, DN65, DN80, DN100, DN150, DN200 hoặc lớn hơn trong hệ HVAC.
3.3. Đóng mở nhanh, dễ vận hành
Van bướm chỉ cần xoay 90 độ để đóng hoặc mở. Với size nhỏ và vừa, có thể dùng tay gạt. Với size lớn, tay quay hộp số giúp thao tác nhẹ và kiểm soát tốt hơn.
Trong hệ HVAC, điều này giúp người vận hành dễ cô lập thiết bị khi bảo trì hoặc xử lý sự cố.
3.4. Dễ kết hợp với điều khiển tự động
Một số vị trí trong hệ HVAC cần đóng mở tự động theo tín hiệu từ tủ điều khiển hoặc hệ BMS. Van bướm KITZ có thể kết hợp với bộ điều khiển điện hoặc khí nén tùy yêu cầu kỹ thuật.
Khi dùng van điều khiển, cần kiểm tra nguồn điện, tín hiệu điều khiển, thời gian đóng mở và môi trường lắp đặt bộ truyền động.
4. Van bướm KITZ nên lắp ở đâu trong hệ HVAC?
4.1. Lắp tại đường cấp và đường hồi nước lạnh
Van bướm KITZ có thể lắp trên đường cấp và đường hồi nước lạnh để khóa tuyến khi cần bảo trì chiller, AHU, FCU hoặc cụm thiết bị.
Vị trí này giúp người vận hành cô lập từng nhánh mà không cần dừng toàn bộ hệ thống.
4.2. Lắp trước và sau bơm tuần hoàn
Trước và sau bơm tuần hoàn thường cần van khóa để thuận tiện tháo lắp, kiểm tra hoặc sửa chữa bơm. Van bướm KITZ phù hợp với các tuyến ống lớn, dễ thao tác và tiết kiệm không gian.
Sau bơm nên kết hợp thêm van một chiều để hạn chế nước chảy ngược về bơm.
4.3. Lắp tại đường nước giải nhiệt
Đường nước giải nhiệt từ cooling tower đến chiller thường có lưu lượng lớn. Van bướm KITZ phù hợp để khóa mở tuyến, chia nhánh và cô lập thiết bị khi cần vệ sinh hoặc bảo trì.
4.4. Lắp tại nhánh cấp AHU, FCU
Ở các nhánh cấp cho AHU, FCU hoặc cụm trao đổi nhiệt, van bướm có thể dùng để đóng mở tuyến nước. Nếu vị trí cần điều chỉnh lưu lượng chính xác, nên cân nhắc thêm van cân bằng hoặc van điều khiển phù hợp.
5. Khi nào không nên dùng van bướm KITZ trong HVAC?
5.1. Khi cần điều tiết lưu lượng thật chính xác
Van bướm có thể hỗ trợ điều chỉnh lưu lượng ở mức tương đối, nhưng không phải lựa chọn tối ưu nếu cần cân bằng lưu lượng chính xác liên tục. Với các vị trí cần kiểm soát lưu lượng kỹ, nên dùng van cân bằng, van cầu hoặc van điều khiển phù hợp.
5.2. Khi môi trường nước có nhiều cặn mà không bảo trì
Nếu nước tuần hoàn có nhiều cặn, bùn, rỉ sét hoặc tạp chất, gioăng và cánh van có thể bị ảnh hưởng. Trong trường hợp này, cần vệ sinh hệ thống, lắp y lọc tại vị trí phù hợp và bảo trì định kỳ.
5.3. Khi chọn sai gioăng làm kín
Gioăng là bộ phận rất quan trọng của van bướm. Nếu dùng sai gioăng cho nước nóng, nước lạnh hoặc môi trường có hóa chất xử lý nước, van có thể bị rò rỉ, phồng gioăng hoặc đóng mở nặng.
6. Bảng gợi ý chọn van bướm KITZ cho hệ HVAC
| Vị trí sử dụng | Có phù hợp không? | Lưu ý khi chọn |
|---|---|---|
| Đường nước lạnh chiller | Phù hợp | Chọn đúng DN, áp lực và gioăng |
| Đường nước nóng HVAC | Phù hợp nếu đúng model | Kiểm tra nhiệt độ và vật liệu làm kín |
| Đường nước giải nhiệt | Phù hợp | Chú ý cặn bẩn và ăn mòn |
| Đường nước tuần hoàn | Phù hợp | Chọn van dễ bảo trì |
| Trước và sau bơm | Phù hợp | Sau bơm nên có van 1 chiều |
| Nhánh AHU, FCU | Phù hợp | Nếu cần cân bằng lưu lượng, dùng thêm van phù hợp |
| Vị trí cần tự động hóa | Phù hợp | Chọn bộ điều khiển điện hoặc khí nén |
| Vị trí cần điều tiết chính xác | Cân nhắc | Van bướm không phải lựa chọn tối ưu nhất |
7. Bảng checklist chọn van bướm KITZ cho HVAC
| Hạng mục cần kiểm tra | Nội dung cần xác định | Gợi ý chọn đúng |
|---|---|---|
| Môi trường sử dụng | Nước lạnh, nước nóng, nước giải nhiệt | Chọn gioăng và vật liệu phù hợp |
| Kích cỡ đường ống | DN50, DN80, DN100, DN150 hoặc lớn hơn | Chọn đúng size theo bản vẽ |
| Áp lực làm việc | PN10, PN16, JIS 10K hoặc tiêu chuẩn khác | Không chọn van thấp hơn áp lực hệ thống |
| Nhiệt độ làm việc | Nước lạnh hoặc nước nóng | Kiểm tra giới hạn nhiệt độ của gioăng |
| Vật liệu thân van | Gang, inox hoặc vật liệu khác | Chọn theo môi trường và yêu cầu công trình |
| Vật liệu cánh van | Gang, inox hoặc phủ bảo vệ | Chọn theo chất lượng nước |
| Gioăng làm kín | EPDM, NBR, PTFE hoặc loại khác | Phù hợp với nhiệt độ và lưu chất |
| Kiểu vận hành | Tay gạt, tay quay, điện, khí nén | Ống lớn nên ưu tiên tay quay |
| Kiểu kết nối | Wafer, lug hoặc mặt bích tùy dòng | Phù hợp với thiết kế đường ống |
| Tiêu chuẩn mặt bích | JIS, ANSI, DIN, BS | Tránh lệch lỗ bulong |
| Không gian lắp đặt | Phòng máy, trục kỹ thuật, hố van | Chừa đủ khoảng thao tác |
| Hồ sơ kỹ thuật | Catalogue, CO, CQ, bảo hành | Dự án nên kiểm tra đầy đủ |
8. Checklist lắp đặt van bướm KITZ trong hệ HVAC
| Việc cần kiểm tra | Cách thực hiện | Mục đích |
|---|---|---|
| Vệ sinh đường ống | Loại bỏ cặn, rác, mạt hàn | Tránh xước gioăng và cánh van |
| Kiểm tra mặt bích | Đối chiếu tiêu chuẩn kết nối | Tránh lệch lỗ bulong |
| Kiểm tra gioăng | Gioăng đúng loại, không rách | Hạn chế rò rỉ khi vận hành |
| Kiểm tra cánh van | Mở thử xem có vướng không | Tránh kẹt cánh khi đóng mở |
| Siết bulong | Siết đều theo đường chéo | Giúp lực ép đều quanh thân van |
| Chừa khoảng thao tác | Đủ chỗ cho tay gạt, tay quay, actuator | Dễ vận hành và bảo trì |
| Chạy thử hệ thống | Theo dõi rò rỉ, áp lực, tiếng ồn | Phát hiện lỗi trước khi chạy ổn định |
| Ghi nhãn van | Đánh dấu theo tuyến cấp, hồi, thiết bị | Thuận tiện bảo trì về sau |
9. Lỗi thường gặp khi chọn van bướm KITZ cho HVAC
9.1. Chọn sai tiêu chuẩn mặt bích
Van đúng DN nhưng sai tiêu chuẩn mặt bích vẫn có thể không lắp được. Đây là lỗi thường gặp khi thay thế van cũ hoặc mua theo thông tin chưa đầy đủ.
9.2. Chọn tay gạt cho đường ống quá lớn
Với đường ống lớn, tay gạt có thể thao tác nặng và khó kiểm soát. Tay quay hộp số thường phù hợp hơn vì đóng mở nhẹ, an toàn và ổn định hơn.
9.3. Bỏ qua nhiệt độ nước nóng
Nếu hệ HVAC có đường nước nóng, cần kiểm tra nhiệt độ làm việc và vật liệu gioăng. Không nên dùng chung một loại van cho mọi tuyến nếu nhiệt độ khác nhau.
9.4. Không kiểm tra khoảng hở cánh van
Cánh van bướm cần không gian để xoay. Nếu mặt bích, đường ống hoặc phụ kiện gần van gây vướng, van có thể không mở hết hoặc làm hỏng gioăng.
10. Lưu ý khi vận hành và bảo trì
Khi vận hành van bướm KITZ trong hệ HVAC, không nên đóng mở quá mạnh nếu hệ thống đang có áp lực cao. Với van tay quay, nên xoay đều tay, không cố vặn khi van đã hết hành trình.
Định kỳ nên kiểm tra rò rỉ tại thân van, mặt bích, gioăng, trục van và bộ điều khiển nếu có. Với hệ nước giải nhiệt hoặc nước tuần hoàn có cặn, cần vệ sinh y lọc, xả cặn và kiểm tra chất lượng nước để hạn chế kẹt van.
11. Kết luận
Van bướm KITZ phù hợp cho hệ thống HVAC, đặc biệt tại các tuyến nước lạnh, nước nóng, nước giải nhiệt và nước tuần hoàn có kích cỡ vừa đến lớn. Dòng van này có ưu điểm gọn, nhẹ, dễ lắp đặt, đóng mở nhanh, phù hợp phòng máy và các khu vực kỹ thuật có không gian hạn chế.
Khi chọn van bướm KITZ cho HVAC, cần kiểm tra đúng kích cỡ DN, áp lực, nhiệt độ, vật liệu thân van, vật liệu cánh van, gioăng làm kín, kiểu vận hành và tiêu chuẩn kết nối. Nếu cần chọn dòng van đóng mở cho chiller, cooling tower, bơm tuần hoàn hoặc tuyến ống HVAC, có thể tham khảo danh mục Van bướm KITZ để lựa chọn sản phẩm phù hợp với hệ thống thực tế.
