Đường ống đồng thường được sử dụng trong hệ thống nước nóng, nước lạnh, điều hòa, HVAC, khí nén nhẹ, gas kỹ thuật, hệ lạnh, hệ cấp nước sạch và một số tuyến phụ trợ trong nhà máy. Khi cần khóa mở dòng chảy trên đường ống đồng, nhiều người cân nhắc sử dụng van bi KITZ vì loại van này đóng mở nhanh, thiết kế gọn và có độ kín tốt nếu chọn đúng model.

Van KITZ chính hãng có nhiều dòng van bi dùng cho nước, khí nén, dầu nhẹ, nước nóng và các hệ thống kỹ thuật. Với đường ống đồng, van bi KITZ có thể lắp phù hợp nếu chọn đúng kiểu kết nối, đúng kích cỡ, đúng áp lực, đúng nhiệt độ và thi công đúng kỹ thuật. Tuy nhiên, không nên lắp theo cảm tính vì đường ống đồng có đặc điểm vật liệu, độ dày, kiểu nối và môi trường sử dụng khác với ống thép, ống inox hoặc ống nhựa.

Bài viết dưới đây sẽ giúp bạn hiểu rõ van bi KITZ lắp cho đường ống đồng có phù hợp không, cần kiểm tra những tiêu chí nào và cách lắp đặt ra sao để hạn chế rò nước, móp ống, lệch ren hoặc giảm tuổi thọ hệ thống.

1. Đường ống đồng thường dùng trong hệ thống nào?

Đường ống đồng được dùng khá phổ biến trong các hệ thống cần độ bền, khả năng dẫn nhiệt tốt, kích thước gọn và độ ổn định cao. Tùy từng công trình, ống đồng có thể dùng cho nước nóng sinh hoạt, nước lạnh, hệ điều hòa, hệ lạnh, khí nén, gas, dầu nhẹ hoặc tuyến kỹ thuật đặc thù.

Tuy nhiên, không phải mọi đường ống đồng đều giống nhau. Có loại ống đồng mềm, ống đồng cứng, ống đồng dùng cho nước, ống đồng dùng cho gas, ống đồng dùng cho lạnh, ống đồng nối hàn, nối loe, nối ren hoặc dùng phụ kiện chuyển tiếp.

1.1. Vì sao cần chọn van đúng với đường ống đồng?

Ống đồng có thể bị móp, biến dạng hoặc rò tại đầu nối nếu thi công sai lực, sai phụ kiện hoặc sai kiểu kết nối. Vì vậy, khi lắp van bi KITZ vào đường ống đồng, cần chú ý không chỉ đến van mà còn đến đầu nối, phụ kiện chuyển tiếp, vật liệu làm kín và cách cố định đường ống.

1.2. Không nên chọn van chỉ theo kích cỡ ngoài của ống

Nhiều người đo đường kính ngoài ống đồng rồi chọn van theo cảm tính. Cách này dễ sai vì kích cỡ danh nghĩa của ống, tiêu chuẩn ren, đầu nối loe hoặc phụ kiện chuyển tiếp có thể khác nhau. Cần xác định chính xác kiểu kết nối trước khi chọn van.

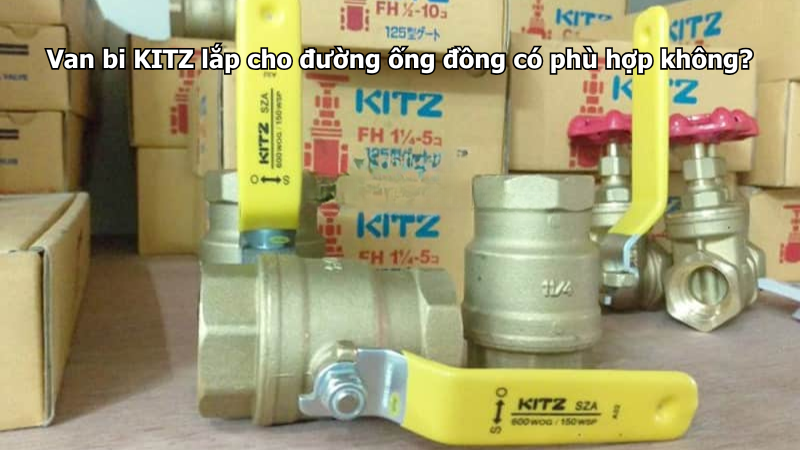

2. Van bi KITZ lắp cho đường ống đồng có phù hợp không?

Có. Van bi KITZ có thể lắp cho đường ống đồng nếu hệ thống sử dụng đúng phụ kiện kết nối phù hợp, van có thông số đáp ứng áp lực, nhiệt độ và lưu chất của tuyến ống. Van bi phù hợp với các vị trí cần đóng mở nhanh, khóa nhánh, cô lập thiết bị, bảo trì đường ống hoặc kiểm soát dòng nước trên các tuyến ống đồng nhỏ đến vừa.

Tuy nhiên, cần kiểm tra kỹ đường ống đồng đang dùng cho môi trường gì. Nếu là nước nóng, cần kiểm tra nhiệt độ và seat. Nếu là khí gas hoặc môi chất lạnh, cần kiểm tra model van có được phép dùng cho môi trường đó hay không. Không nên mặc định mọi van bi đều dùng được cho mọi loại đường ống đồng.

3. Ưu điểm của van bi KITZ khi lắp trên đường ống đồng

3.1. Đóng mở nhanh

Van bi chỉ cần xoay tay gạt 90 độ để mở hoặc đóng. Điều này rất tiện cho các nhánh cấp nước, nhánh thiết bị, phòng kỹ thuật, máy nước nóng, cụm trao đổi nhiệt hoặc các điểm cần khóa nhanh khi bảo trì.

3.2. Thiết kế gọn

Đường ống đồng thường có kích cỡ nhỏ đến vừa và lắp trong không gian hạn chế như trần kỹ thuật, tủ thiết bị, hộp gen, phòng máy hoặc sau thiết bị. Van bi KITZ có thiết kế gọn nên phù hợp với nhiều vị trí như vậy.

3.3. Độ kín tốt khi chọn đúng model

Nếu chọn đúng seat, đúng áp lực và lắp đặt đúng kỹ thuật, van bi KITZ có khả năng đóng kín tốt, phù hợp cho các tuyến cần khóa nước hoặc lưu chất nhanh chóng.

3.4. Dễ nhận biết trạng thái van

Tay gạt song song với đường ống thường là trạng thái mở, vuông góc với đường ống là trạng thái đóng. Điều này giúp người vận hành dễ kiểm tra khi bảo trì.

4. Khi nào nên dùng van bi KITZ cho đường ống đồng?

Van bi KITZ phù hợp với đường ống đồng trong các trường hợp cần đóng mở nhanh, khóa từng nhánh nhỏ, cô lập thiết bị, lắp trước máy nước nóng, trước bộ trao đổi nhiệt, trước thiết bị dùng nước, trên tuyến nước nóng hoặc nước lạnh, nếu model van phù hợp với nhiệt độ, áp lực và lưu chất.

4.1. Đường nước nóng sinh hoạt

Van bi KITZ có thể dùng trên đường ống đồng cấp nước nóng nếu seat, gioăng và thân van phù hợp nhiệt độ. Cần tránh chọn loại chỉ dùng cho nước lạnh rồi lắp vào tuyến nóng liên tục.

4.2. Đường nước lạnh hoặc nước sạch

Đây là nhóm ứng dụng khá phù hợp. Cần chọn đúng kích cỡ, kiểu nối và vật liệu làm kín tại đầu nối để tránh rò.

4.3. Trước thiết bị máy móc

Nếu ống đồng cấp nước làm mát hoặc nước kỹ thuật cho thiết bị, van bi KITZ có thể dùng làm van khóa riêng để cô lập máy khi bảo trì.

4.4. Tuyến kỹ thuật nhỏ trong phòng máy

Van bi KITZ phù hợp với các tuyến nhỏ cần thao tác nhanh trong phòng máy, khu kỹ thuật, hệ nước nóng trung tâm hoặc hệ trao đổi nhiệt, nếu đáp ứng thông số kỹ thuật.

5. Khi nào cần cân nhắc kỹ trước khi dùng?

5.1. Đường ống đồng dùng cho gas

Nếu đường ống đồng dùng cho gas, không được chọn van theo kinh nghiệm nước. Cần kiểm tra rõ model van có phù hợp với loại gas, áp lực, độ kín, vật liệu seat và tiêu chuẩn an toàn hay không.

5.2. Đường ống đồng dùng cho môi chất lạnh

Hệ lạnh có yêu cầu riêng về môi chất, áp lực, nhiệt độ và kỹ thuật hàn/nối. Không nên tự dùng van bi nước nếu chưa kiểm tra khả năng tương thích với môi chất lạnh.

5.3. Hệ có nhiệt độ hoặc áp lực cao

Nếu nước nóng, hơi, dầu nóng hoặc môi trường có áp lực cao, cần kiểm tra catalogue model van. Không nên chỉ dựa vào thân đồng hoặc thương hiệu để kết luận phù hợp.

5.4. Vị trí cần điều tiết chính xác

Van bi phù hợp đóng mở hoàn toàn, không nên dùng để điều tiết lưng chừng lâu dài. Nếu cần chỉnh lưu lượng ổn định, nên cân nhắc van cầu hoặc van điều khiển phù hợp.

6. Bảng gợi ý dùng van bi KITZ theo loại đường ống đồng

7. Kiểm tra 1: Kiểu kết nối giữa van và ống đồng

Đây là yếu tố rất quan trọng. Van bi KITZ thường có các kiểu kết nối như ren trong, ren ngoài hoặc mặt bích tùy model. Trong khi đó, đường ống đồng có thể nối bằng hàn, loe, ép, rắc co hoặc phụ kiện chuyển ren.

7.1. Dùng phụ kiện chuyển tiếp đúng chuẩn

Nếu ống đồng không có ren trực tiếp, cần dùng phụ kiện chuyển tiếp phù hợp. Không nên ép ren hoặc hàn trực tiếp vào van nếu không đúng kỹ thuật, vì có thể làm hỏng seat, biến dạng thân van hoặc gây rò.

7.2. Kiểm tra tiêu chuẩn ren

Cần xác định ren BSP, NPT hoặc tiêu chuẩn ren theo hệ thống. Ren không đúng chuẩn có thể siết không kín, dễ hở hoặc làm hư ren khi lắp.

7.3. Chú ý nhiệt khi hàn gần van

Nếu phải hàn phụ kiện vào ống đồng, không nên để nhiệt truyền trực tiếp vào van bi vì có thể làm hỏng seat và gioăng bên trong. Nên hàn phụ kiện trước, để nguội rồi mới lắp van nếu cấu hình cho phép.

8. Kiểm tra 2: Áp lực của hệ thống

Van phải phù hợp với áp lực làm việc của đường ống đồng. Hệ nước cấp, nước nóng, bơm tăng áp, hệ lạnh hoặc khí đều có áp lực khác nhau.

Nếu áp lực vượt giới hạn van hoặc phụ kiện kết nối, có thể rò tại đầu nối, trục van, seat hoặc thân van.

9. Kiểm tra 3: Nhiệt độ vận hành

Đường ống đồng thường được dùng cho nước nóng hoặc hệ trao đổi nhiệt, nên nhiệt độ là yếu tố không thể bỏ qua. Nhiệt độ cao ảnh hưởng đến seat, gioăng, packing và vật liệu làm kín ren.

Nếu hệ có chu kỳ nóng lạnh liên tục, mối nối ren cũng có thể giãn nở và rò sau một thời gian, vì vậy cần chọn vật liệu làm kín phù hợp.

10. Kiểm tra 4: Vật liệu seat và gioăng

Với van bi, seat là bộ phận làm kín quanh bi van. Đây là phần rất quan trọng khi dùng cho nước nóng, gas, dầu hoặc môi trường kỹ thuật. Nếu seat không phù hợp, van có thể đóng không kín, rò tại trục hoặc nhanh nặng tay.

Cần đối chiếu thông số seat và gioăng theo model van, không nên chỉ nhìn thân van bằng đồng rồi kết luận dùng được cho mọi môi trường.

11. Kiểm tra 5: Không để ống đồng chịu lực từ van

Ống đồng có thể mềm hơn ống thép hoặc ống inox. Nếu van quá nặng, lắp lệch tâm hoặc tay gạt bị thao tác mạnh, đường ống có thể bị cong, rung hoặc rò tại đầu nối.

Cần có giá đỡ, kẹp ống hoặc cố định tuyến ống hợp lý, nhất là khi van lắp trên đường ống treo, trong trần kỹ thuật hoặc gần thiết bị rung.

12. Bảng tiêu chí chọn van bi KITZ lắp cho đường ống đồng

13. Checklist lắp đặt van bi KITZ trên đường ống đồng

14. Lỗi thường gặp khi lắp van bi KITZ cho ống đồng

14.1. Hàn ống đồng khi van đã lắp sẵn

Nhiệt từ quá trình hàn có thể truyền vào thân van, làm hỏng seat hoặc gioăng. Đây là lỗi cần tránh. Nên hàn phụ kiện trước, để nguội rồi mới lắp van.

14.2. Chọn sai ren

Ren không đúng tiêu chuẩn có thể siết được vài vòng nhưng không kín, dễ rò sau khi tăng áp. Cần xác định đúng ren trước khi thi công.

14.3. Siết quá lực

Siết quá lực có thể làm nứt phụ kiện, hỏng ren hoặc làm biến dạng đầu nối. Với ống đồng, cần thao tác cẩn thận hơn so với ống thép dày.

14.4. Không có giá đỡ gần van

Nếu van nặng hoặc đường ống treo dài, trọng lượng van có thể làm võng ống đồng và gây rò tại mối nối. Nên có giá đỡ hợp lý.

14.5. Dùng sai van cho gas hoặc môi chất lạnh

Đây là lỗi nghiêm trọng. Gas và môi chất lạnh cần van phù hợp chuyên dụng hoặc model được khuyến nghị. Không dùng van nước thay thế khi chưa kiểm tra.

15. Bảo trì van bi KITZ trên đường ống đồng

Van bi KITZ lắp trên đường ống đồng nên được kiểm tra định kỳ tại các vị trí đầu nối, trục van, tay gạt và khu vực ống gần van. Nếu có dấu hiệu rò, ẩm, xanh đồng, cặn trắng hoặc tay gạt nặng, cần kiểm tra sớm.

Với hệ nước nóng, nên kiểm tra sau các chu kỳ nóng lạnh. Với hệ có rung, cần kiểm tra giá đỡ. Với hệ gas hoặc lưu chất đặc thù, việc kiểm tra phải theo quy trình an toàn riêng và do người có chuyên môn thực hiện.

16. Khi nào nên thay van hoặc thay phụ kiện kết nối?

Nên thay van hoặc phụ kiện nếu ren bị hư, thân van nứt, seat đóng không kín, tay gạt gãy, trục van rò, phụ kiện chuyển tiếp biến dạng hoặc van hiện tại không phù hợp với áp lực, nhiệt độ và lưu chất.

Nếu chỉ rò tại đầu nối, có thể tháo ra làm kín lại đúng kỹ thuật sau khi cô lập tuyến và xả áp. Nhưng nếu rò do sai model, sai vật liệu hoặc hư seat, cần thay van phù hợp hơn.

17. Kết luận

Van bi KITZ lắp cho đường ống đồng có thể phù hợp trong nhiều hệ thống nước nóng, nước lạnh, nước sạch, nước làm mát hoặc tuyến kỹ thuật nhỏ nếu chọn đúng model, đúng kiểu kết nối, đúng áp lực, đúng nhiệt độ và thi công đúng kỹ thuật. Điểm quan trọng nhất là phải kiểm tra phụ kiện chuyển tiếp giữa ống đồng và van, tránh hàn nhiệt trực tiếp vào van, siết đúng lực và cố định đường ống hợp lý.

Với các đường ống đồng dùng cho gas, môi chất lạnh hoặc môi trường đặc thù, cần kiểm tra model van theo catalogue và yêu cầu kỹ thuật trước khi sử dụng. Với các tuyến nước nóng, nước lạnh hoặc nhánh kỹ thuật cần đóng mở nhanh, người dùng có thể tham khảo danh mục Van bi KITZ để lựa chọn sản phẩm phù hợp với điều kiện vận hành thực tế.

18. Câu hỏi thường gặp
