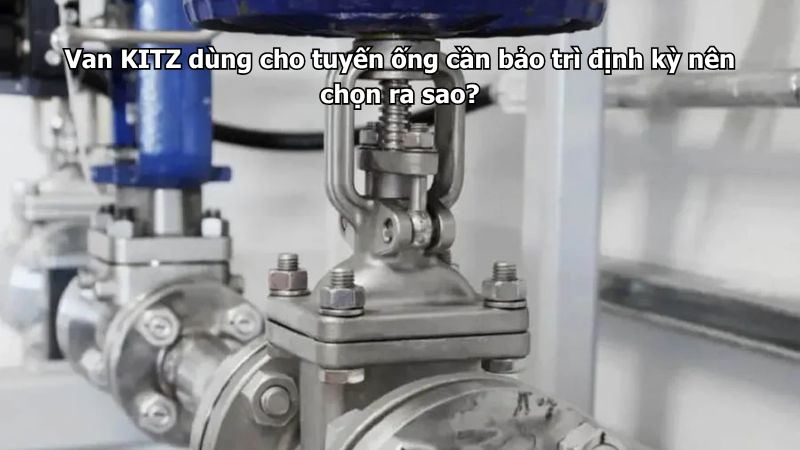

Van KITZ dùng cho tuyến ống cần bảo trì định kỳ nên chọn ra sao?

Trong hệ thống đường ống công nghiệp, không phải tuyến ống nào cũng chỉ lắp xong rồi vận hành lâu dài mà không cần can thiệp. Có nhiều tuyến ống phải bảo trì định kỳ như tuyến cấp nước sản xuất, đường nước làm mát, hệ xử lý nước, phòng bơm, tuyến trước/sau thiết bị máy móc, cụm lọc, cụm trao đổi nhiệt, hệ hơi, khí nén hoặc đường ống có cặn nhẹ. Với các tuyến này, việc chọn van cần ưu tiên khả năng cô lập, tháo lắp, kiểm tra và vận hành lại sau bảo trì.

Van KITZ chính hãng có nhiều dòng van dùng cho nước, hơi, khí nén, dầu nhẹ, nước nóng, HVAC và hệ thống công nghiệp. Khi dùng cho tuyến ống cần bảo trì định kỳ, van KITZ nên được chọn theo chức năng vị trí lắp, kiểu kết nối, khả năng đóng kín, độ bền vật liệu, không gian thao tác, tần suất bảo trì và khả năng thay thế khi cần.

Bài viết dưới đây sẽ giúp bạn hiểu rõ van KITZ dùng cho tuyến ống cần bảo trì định kỳ nên chọn ra sao, nên bố trí loại van nào ở từng vị trí và cần kiểm tra gì để việc bảo trì thuận tiện, an toàn và ít ảnh hưởng đến vận hành.

1. Tuyến ống cần bảo trì định kỳ là tuyến ống như thế nào?

Tuyến ống cần bảo trì định kỳ là tuyến có thiết bị, lưu chất hoặc điều kiện vận hành yêu cầu kiểm tra theo lịch. Đây có thể là tuyến cấp nước vào máy móc, tuyến trước cụm lọc, tuyến sau bơm, đường hơi vào thiết bị, hệ nước lạnh tuần hoàn, đường khí nén, đường xả cặn, đường bypass hoặc các nhánh cấp cho khu sản xuất.

Những tuyến này thường phải dừng cục bộ để vệ sinh, thay gioăng, thay lọc, kiểm tra bơm, thay đồng hồ, xả cặn hoặc kiểm tra thiết bị phía sau. Nếu chọn và bố trí van không hợp lý, mỗi lần bảo trì sẽ mất nhiều thời gian và có thể phải dừng cả hệ thống.

1.1. Vì sao tuyến bảo trì định kỳ cần chọn van kỹ hơn?

Vì van không chỉ làm nhiệm vụ đóng mở dòng chảy, mà còn giúp cô lập khu vực cần sửa, xả áp, xả nước, tháo thiết bị và vận hành lại an toàn. Một van khó thao tác, đóng không kín hoặc lắp ở vị trí khó tháo sẽ làm công việc bảo trì phức tạp hơn rất nhiều.

1.2. Không nên chỉ chọn van theo giá và DN

DN đúng chưa đủ. Với tuyến cần bảo trì định kỳ, cần xem thêm loại van, kiểu kết nối, áp lực, vật liệu, khả năng tháo lắp, không gian thao tác và vị trí van trong sơ đồ hệ thống.

2. Van KITZ cho tuyến ống cần bảo trì định kỳ nên chọn theo tiêu chí nào?

Van KITZ dùng cho tuyến ống cần bảo trì định kỳ nên chọn theo các tiêu chí chính: dễ cô lập tuyến, đóng kín tốt, thao tác nhẹ, phù hợp áp lực/nhiệt độ, vật liệu tương thích lưu chất, kiểu kết nối dễ tháo lắp, có đủ không gian bảo trì, có thể bố trí van khóa trước/sau thiết bị và thuận tiện kiểm tra định kỳ.

Nếu tuyến nhỏ cần khóa nhanh, van bi KITZ thường phù hợp. Nếu tuyến chính hoặc đầu nhánh lớn cần đóng/mở hoàn toàn, có thể chọn van cổng KITZ. Nếu đường ống lớn trong hệ nước tuần hoàn, van bướm KITZ là lựa chọn gọn hơn. Nếu cần chống dòng hồi sau bơm, cần van một chiều KITZ. Nếu tuyến có cặn hoặc bảo vệ thiết bị, nên có y lọc KITZ.

3. Tiêu chí 1: Ưu tiên khả năng cô lập tuyến khi bảo trì

Mục tiêu quan trọng nhất của van trên tuyến bảo trì định kỳ là cô lập khu vực cần sửa. Khi đóng van, nước, hơi, khí hoặc lưu chất phía trước không tiếp tục đi vào đoạn ống cần bảo trì.

3.1. Nên có van khóa trước và sau thiết bị

Với các thiết bị như bơm, đồng hồ, y lọc, bộ trao đổi nhiệt, cột lọc, máy móc sản xuất hoặc van điều khiển, nên bố trí van khóa trước và sau. Khi cần tháo thiết bị, chỉ cần khóa hai đầu và xả áp cục bộ.

3.2. Cô lập đúng khu vực giúp giảm dừng hệ thống

Nếu thiếu van phân vùng, bảo trì một thiết bị nhỏ có thể phải dừng cả tuyến lớn. Bố trí van KITZ hợp lý giúp chỉ dừng khu vực cần sửa, các nhánh khác vẫn vận hành được.

4. Tiêu chí 2: Chọn van có độ kín tốt

Van dùng để cô lập bảo trì phải đóng kín. Nếu van đóng không kín, khi tháo thiết bị phía sau vẫn có nước, hơi hoặc khí rò qua, gây khó thao tác và mất an toàn.

Với các tuyến nước, cần kiểm tra seat, gioăng, mặt bích, ren và tình trạng cặn. Với tuyến hơi hoặc khí nén, rò nhỏ cũng có thể gây nguy hiểm hoặc thất thoát năng lượng.

5. Tiêu chí 3: Chọn kiểu kết nối dễ tháo lắp

Tuyến cần bảo trì định kỳ thường nên ưu tiên kiểu kết nối thuận tiện cho tháo lắp. Đường ống nhỏ có thể dùng nối ren nếu không gian đủ và áp lực phù hợp. Đường ống lớn hoặc thiết bị thường xuyên tháo kiểm tra nên dùng mặt bích để dễ tháo hơn.

5.1. Khi nào nên chọn nối ren?

Nối ren phù hợp với đường ống nhỏ, nhánh phụ, vị trí ít tháo van và không gian lắp đặt gọn. Tuy nhiên, cần chú ý vật liệu làm kín ren và không nên siết quá lực.

5.2. Khi nào nên chọn mặt bích?

Mặt bích phù hợp với đường ống lớn, vị trí quan trọng, thiết bị cần tháo định kỳ hoặc tuyến công nghiệp cần nghiệm thu theo bản vẽ. Van mặt bích dễ tháo rời hơn khi cần thay gioăng, thay van hoặc kiểm tra thiết bị.

6. Tiêu chí 4: Chọn đúng loại van theo chức năng

Không phải vị trí nào cũng dùng một loại van giống nhau. Việc chọn đúng chức năng giúp van bền hơn và bảo trì dễ hơn.

6.1. Van bi KITZ

Phù hợp với nhánh nhỏ đến vừa, cần đóng mở nhanh, cô lập thiết bị, đường xả, đường bypass hoặc điểm cấp nước/khí cho máy móc.

6.2. Van cổng KITZ

Phù hợp tuyến chính, đầu tuyến, đầu nhánh lớn, nơi cần đóng hoặc mở hoàn toàn. Không nên dùng van cổng để điều tiết lưng chừng lâu dài.

6.3. Van bướm KITZ

Phù hợp đường ống DN vừa và lớn, hệ nước tuần hoàn, HVAC, nước làm mát, tuyến cấp/hồi cần thiết kế gọn.

6.4. Van một chiều KITZ

Phù hợp sau bơm hoặc vị trí cần chống dòng chảy ngược. Với tuyến bảo trì bơm, van một chiều giúp bảo vệ bơm và giữ ổn định hệ thống.

6.5. Y lọc KITZ

Phù hợp trước bơm, đồng hồ, van điều khiển, bộ trao đổi nhiệt, thiết bị đo hoặc máy móc cần bảo vệ khỏi cặn.

7. Bảng gợi ý chọn van KITZ theo vị trí bảo trì định kỳ

8. Bảng so sánh các loại van KITZ cho tuyến cần bảo trì

9. Tiêu chí 5: Chọn vật liệu phù hợp lưu chất

Tuyến bảo trì định kỳ có thể dùng cho nước sạch, nước nóng, nước làm mát, nước có cặn nhẹ, hơi, khí nén hoặc dầu nhẹ. Mỗi môi trường yêu cầu vật liệu khác nhau.

Cần kiểm tra vật liệu thân van, seat, gioăng, trục, packing và lưới lọc nếu có. Nếu lưu chất có nhiệt độ cao, hóa chất nhẹ hoặc cặn, không nên chọn van chỉ theo kích thước.

10. Tiêu chí 6: Kiểm tra áp lực và nhiệt độ

Áp lực và nhiệt độ ảnh hưởng trực tiếp đến độ kín và tuổi thọ van. Với tuyến bảo trì định kỳ, nếu van đóng không kín do chọn sai cấp áp hoặc vật liệu làm kín, việc bảo trì sẽ mất an toàn.

Cần chọn van có thông số phù hợp với áp lực làm việc, áp lực thử và nhiệt độ vận hành thực tế. Không nên chọn sát giới hạn nếu hệ thống có dao động áp hoặc nhiệt.

11. Tiêu chí 7: Chừa không gian thao tác và tháo lắp

Đây là tiêu chí rất quan trọng nhưng thường bị bỏ qua. Van dùng cho tuyến cần bảo trì phải có đủ không gian để xoay tay gạt, quay tay quay, tháo bulong, mở nắp y lọc, xả nước hoặc thay gioăng.

Van lắp sát tường, sát trần, sát máy hoặc trong hố kỹ thuật quá chật sẽ khiến bảo trì khó khăn, dù chọn đúng loại van.

12. Tiêu chí 8: Bố trí điểm xả áp, xả nước hoặc xả cặn

Trước khi bảo trì, cần xả phần lưu chất còn lại trong đoạn ống. Vì vậy, nhiều tuyến cần có van xả nhỏ tại điểm thấp, cuối tuyến hoặc giữa hai van khóa.

Với hệ nước có cặn, điểm xả cặn giúp làm sạch đường ống. Với hệ hơi hoặc khí nén, cần xả áp an toàn trước khi tháo thiết bị.

13. Tiêu chí 9: Gắn nhãn và quản lý van theo tuyến

Tuyến cần bảo trì định kỳ nên có mã van, mã tuyến và sơ đồ vận hành. Gắn nhãn giúp đội kỹ thuật biết van nào khóa khu vực nào, tránh đóng nhầm, mở nhầm hoặc bỏ sót van khi bảo trì.

Với nhà máy có nhiều tuyến, việc gắn nhãn van còn giúp lập kế hoạch bảo trì, ghi nhận lịch sử sửa chữa và thay thế nhanh hơn.

14. Checklist chọn van KITZ cho tuyến ống cần bảo trì định kỳ

15. Checklist lắp đặt van KITZ cho tuyến cần bảo trì

16. Lỗi thường gặp khi chọn van cho tuyến bảo trì định kỳ

16.1. Chỉ lắp một van khóa ở một phía thiết bị

Nếu chỉ có một van khóa, khi tháo thiết bị phía sau vẫn có thể bị nước hoặc áp từ phía còn lại hồi về. Với thiết bị quan trọng, nên có van khóa hai đầu.

16.2. Không có điểm xả áp

Đóng van xong nhưng trong đoạn ống vẫn còn áp hoặc nước. Nếu không có điểm xả, việc tháo thiết bị sẽ nguy hiểm và mất thời gian.

16.3. Chọn kết nối ren cho vị trí phải tháo thường xuyên

Nối ren gọn nhưng nếu tháo lắp thường xuyên có thể không thuận tiện bằng mặt bích. Với vị trí bảo trì nhiều, mặt bích thường dễ quản lý hơn.

16.4. Lắp y lọc nhưng không chừa chỗ lấy lưới

Y lọc cần tháo nắp để vệ sinh lưới. Nếu lắp sát tường, sát sàn hoặc sát thiết bị, việc vệ sinh sẽ rất khó.

16.5. Không gắn nhãn van

Khi bảo trì, đội kỹ thuật có thể khóa nhầm hoặc mở nhầm van nếu không có nhãn. Điều này đặc biệt nguy hiểm với hệ hơi, khí nén hoặc nước sản xuất.

17. Gợi ý bố trí cụm van cho thiết bị cần bảo trì

Với một thiết bị như bơm, bộ trao đổi nhiệt, đồng hồ, cụm lọc hoặc máy sản xuất, có thể bố trí theo nguyên tắc: van khóa trước thiết bị → y lọc nếu cần → thiết bị → van khóa sau thiết bị. Nếu có nguy cơ dòng hồi, lắp thêm van một chiều ở vị trí phù hợp.

Với cụm cần bảo trì mà vẫn phải duy trì vận hành, có thể bố trí thêm đường bypass. Tuy nhiên, bypass cần có nhãn rõ, quy trình vận hành và người phụ trách để tránh mở nhầm.

18. Bảo trì van KITZ trên tuyến bảo trì định kỳ

Van trên tuyến bảo trì định kỳ cũng cần được bảo trì. Cần kiểm tra khả năng đóng kín, rò tại ren/mặt bích, rò tại trục, tình trạng tay gạt/tay quay, gioăng, seat, packing, lưới lọc và nhãn van.

Với van ít thao tác, nên đóng mở thử định kỳ để tránh kẹt. Với van trên đường có cặn, cần vệ sinh y lọc và xả cặn. Với van trên hệ hơi/khí, cần kiểm tra rò và xả áp đúng quy trình trước khi thao tác.

19. Kết luận

Van KITZ dùng cho tuyến ống cần bảo trì định kỳ nên chọn theo hướng dễ cô lập, dễ tháo lắp, đóng kín tốt, đúng chức năng và thuận tiện kiểm tra sau này. Với nhánh nhỏ cần đóng mở nhanh, van bi KITZ là lựa chọn phù hợp. Với tuyến chính, có thể dùng van cổng. Với đường ống lớn, có thể dùng van bướm. Với sau bơm, cần van một chiều. Với tuyến có cặn hoặc trước thiết bị quan trọng, nên bố trí y lọc.

Khi lựa chọn, cần kiểm tra DN, áp lực, nhiệt độ, lưu chất, kiểu kết nối, vật liệu, không gian thao tác, điểm xả và nhãn quản lý. Với các tuyến cấp nước, khí nén, nước sản xuất hoặc nhánh thiết bị cần khóa nhanh để bảo trì định kỳ, người dùng có thể tham khảo danh mục Van bi KITZ để lựa chọn sản phẩm phù hợp với hệ thống thực tế.

20. Câu hỏi thường gặp
