1. Giới thiệu về van cổng KITZ

Van cổng KITZ (KITZ Gate Valve) là một trong những dòng van công nghiệp chủ lực đến từ KITZ Corporation – thương hiệu hàng đầu Nhật Bản trong lĩnh vực sản xuất van, phụ kiện đường ống và thiết bị điều khiển lưu chất. Với thiết kế đơn giản, vận hành hiệu quả và độ bền vượt trội, van cổng KITZ được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, HVAC, xử lý nước, hơi nóng, hóa chất và dầu khí.

2. Cấu tạo cơ bản của van cổng KITZ

Van cổng KITZ được thiết kế với cánh van dạng trượt (gate), hoạt động theo nguyên lý nâng-hạ để điều tiết hoặc ngắt hoàn toàn dòng chảy. Cấu tạo chính gồm:

• Thân van: Thường làm bằng gang, thép hoặc đồng, có khả năng chịu áp lực và nhiệt độ cao.
• Ty van (trục): Loại ty nổi hoặc ty chìm, kết nối với tay quay để vận hành.
• Cánh van (đĩa van): Di chuyển theo chiều dọc, đảm bảo dòng lưu chất được đóng/mở hoàn toàn.
• Nắp van: Được ghép với thân bằng bulong hoặc ren, có thể tháo rời để bảo trì.
• Tay quay (vô lăng): Dùng để điều khiển van đóng/mở thủ công.

3. Phân loại

KITZ Corporation cung cấp nhiều loại van cổng khác nhau, được phân loại theo vật liệu chế tạo để phù hợp với các ứng dụng và môi trường làm việc khác nhau.

Van cổng đồng KITZ:

Mô tả: Thân van được làm từ đồng thau hoặc đồng đỏ, có khả năng chống ăn mòn tốt trong môi trường nước.

Ứng dụng: Hệ thống cấp nước dân dụng và công nghiệp, hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí).

Đặc điểm:

• Chịu được nhiệt độ và áp suất trung bình.
• Thường có kích thước nhỏ và vừa.
• Kết nối ren.

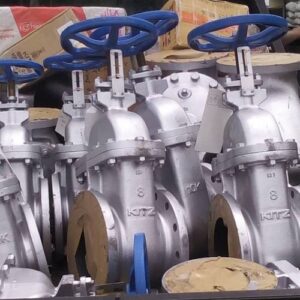

Van cổng gang KITZ:

Mô tả: Thân van được làm từ gang, có độ bền cao và khả năng chịu áp lực tốt.

Ứng dụng: Hệ thống cấp thoát nước, hệ thống xử lý nước thải, hệ thống tưới tiêu.

Đặc điểm:

• Phù hợp với đường ống lớn.
• Chịu được áp lực cao.
• Kết nối mặt bích.

Van cổng inox KITZ:

Mô tả: Thân van và các bộ phận tiếp xúc với lưu chất được làm từ thép không gỉ (inox), có khả năng chống ăn mòn tuyệt vời.

Ứng dụng: Hệ thống hóa chất, hệ thống thực phẩm và đồ uống, hệ thống dược phẩm.

Đặc điểm:

• Chịu được hóa chất ăn mòn.
• Đảm bảo vệ sinh an toàn thực phẩm.
• Chịu được nhiệt độ và áp suất cao (tùy mác thép).

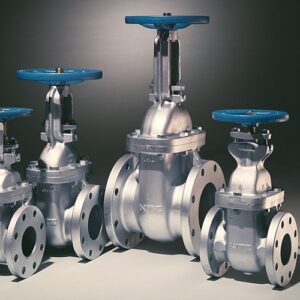

Van cổng thép KITZ:

Mô tả: Thân van được làm từ thép carbon hoặc thép hợp kim, có độ bền và khả năng chịu áp lực cao.

Ứng dụng: Hệ thống dầu khí, nhà máy điện, các ứng dụng công nghiệp nặng.

Đặc điểm:

• Chịu được áp suất và nhiệt độ cực cao.
• Phù hợp với các ứng dụng khắc nghiệt.
• Kết nối hàn hoặc mặt bích.

4. Ưu điểm của van cổng KITZ

1. Chất lượng Nhật Bản – độ bền cao

• KITZ là thương hiệu van hàng đầu Nhật Bản với quy trình sản xuất và kiểm định nghiêm ngặt.
• Sản phẩm được chế tạo từ vật liệu cao cấp (đồng, gang, thép, inox), có độ bền cao, chịu được áp suất và nhiệt độ lớn.
• Tuổi thọ lâu dài, ít hư hỏng trong quá trình sử dụng.

2. Đóng mở hoàn toàn – không gây cản trở dòng chảy

• Khi mở hoàn toàn, đĩa van nằm gọn trong thân, giúp lưu chất đi qua không bị đổi hướng, không tạo tổn thất áp suất.
• Phù hợp cho hệ thống cần lưu lượng lớn và ổn định.

3. Độ kín cao – chống rò rỉ hiệu quả

• Mặt tiếp xúc giữa cánh van và thân van được gia công chính xác, đảm bảo đóng kín tuyệt đối.
• Hạn chế tối đa rò rỉ, thích hợp sử dụng trong các hệ thống đòi hỏi an toàn cao như PCCC, hóa chất, dầu khí.

4. Dễ dàng vận hành và bảo trì

• Cấu tạo đơn giản, dễ thao tác đóng/mở bằng tay quay.
• Loại ty nổi giúp dễ dàng quan sát trạng thái van.
• Dễ tháo lắp, bảo trì định kỳ mà không cần thiết bị chuyên dụng phức tạp.

5. Đa dạng chủng loại – linh hoạt ứng dụng

• KITZ cung cấp nhiều dòng van cổng phù hợp cho từng mục đích sử dụng: gang, thép, inox, đồng; ty nổi, ty chìm; kết nối mặt bích hoặc ren.
• Có thể sử dụng cho nước sạch, nước thải, khí, hơi nóng, dầu, hóa chất…

6. Tiêu chuẩn quốc tế – đáng tin cậy

• Van KITZ đạt các tiêu chuẩn như JIS, ANSI, BS, API…
• Được sử dụng rộng rãi tại các công trình, nhà máy và khu công nghiệp trên toàn thế giới.

5. So sánh với các loại van khác trên thị trường

6. Hướng dẫn lựa chọn van cổng KITZ:

Để chọn được van cổng KITZ phù hợp với ứng dụng của bạn, cần xem xét các yếu tố sau:

1. Loại lưu chất: Xác định chất lỏng, khí hoặc hơi mà van sẽ điều khiển. Chọn vật liệu van tương thích với lưu chất để tránh ăn mòn (ví dụ: inox cho hóa chất, đồng cho nước sạch).
2. Áp suất và nhiệt độ làm việc: Xác định áp suất và nhiệt độ tối đa mà van phải chịu. Chọn van có thông số kỹ thuật (áp suất định mức, nhiệt độ định mức) phù hợp với điều kiện vận hành.
3. Kích thước đường ống: Chọn van có kích thước phù hợp với đường kính trong của đường ống.
4. Kiểu kết nối:
   • Ren: Cho các đường ống nhỏ, áp suất thấp.
   • Mặt bích: Cho các đường ống lớn, áp suất cao.
   • Hàn: Cho các ứng dụng đặc biệt, yêu cầu độ kín cao.
5. Tần suất vận hành: Van cổng thường được sử dụng cho các ứng dụng ít đóng mở, vì vậy tần suất vận hành không phải là yếu tố quan trọng hàng đầu.
6. Yêu cầu về độ kín: Chọn van có thiết kế và vật liệu gioăng phù hợp với yêu cầu về độ kín của hệ thống.
7. Ngân sách: Cân nhắc giữa chi phí và chất lượng sản phẩm

7. Các lưu ý khi lắp đặt van cổng KITZ

Kiểm tra kỹ van trước khi lắp

• Đảm bảo van không bị nứt, móp méo, rò rỉ hoặc kẹt cơ khí.
• Xoay thử tay van để chắc chắn rằng cánh van hoạt động trơn tru.
• Kiểm tra đúng model, kích thước, tiêu chuẩn kết nối (ren hoặc mặt bích).

Làm sạch đường ống trước khi lắp

• Loại bỏ rác, cặn, sạn, dầu mỡ… còn sót trong đường ống để tránh làm hư cánh van hoặc gây nghẹt van.
• Khuyến nghị dùng khí nén hoặc nước xả mạnh để vệ sinh trước.

Lắp van theo chiều nằm ngang hoặc đứng

• Với van cổng ty nổi, nên lắp theo phương thẳng đứng, trục van hướng lên trên.
• Tránh lắp nghiêng hoặc ngược, gây mỏi trục và ảnh hưởng vận hành.
• Đảm bảo khoảng không gian phía trên đủ để xoay tay van và bảo trì sau này.

Tuân thủ đúng chiều dòng chảy (nếu có ký hiệu)

• Một số model có ký hiệu mũi tên chỉ chiều dòng chảy, cần lắp đúng để đảm bảo đóng kín tốt.

Xiết đều các bulông mặt bích

• Xiết bulông chéo đều tay theo hình sao (hoặc hình chữ thập) để tránh cong vênh mặt tiếp xúc và rò rỉ.
• Dùng ron đệm đúng quy cách, có thể dùng keo làm kín nếu cần.

Không dùng lực quá mạnh khi căn chỉnh

• Tránh va đập bằng búa, thanh sắt để xoay van trong quá trình căn chỉnh. Điều này có thể làm hư trục hoặc vỡ thân van.

Lắp van tại vị trí dễ tiếp cận để bảo trì

• Nên để van ở vị trí có không gian thao tác thuận tiện để kiểm tra, vệ sinh hoặc thay thế sau này.

Test rò rỉ trước khi đưa vào sử dụng

• Sau khi lắp xong, nên thử áp bằng nước để kiểm tra độ kín trước khi cho vận hành chính thức (đặc biệt trong hệ thống PCCC, hóa chất).

8. Những lưu ý khi sử dụng

1. Chỉ sử dụng để đóng hoặc mở hoàn toàn

• Van cổng không thích hợp để điều tiết dòng chảy. Nếu sử dụng để điều chỉnh lưu lượng, cánh van có thể bị rung, mài mòn hoặc hư hỏng.
• Hãy vận hành van đóng/mở hoàn toàn để đảm bảo độ kín và tuổi thọ.

2. Chọn đúng loại vật liệu phù hợp với môi chất

• Van gang: dùng cho nước, khí, hơi không ăn mòn.
• Van inox hoặc thép: phù hợp với hóa chất, nước biển, dầu, hơi nóng…
• Sử dụng sai vật liệu có thể gây ăn mòn, rò rỉ hoặc phá hủy van.

3. Áp suất và nhiệt độ phải nằm trong giới hạn cho phép

• Mỗi model van KITZ đều có thông số PN (áp suất danh định) và nhiệt độ làm việc tối đa. Không nên vượt quá giới hạn này.
• VD: Van KITZ gang FCL có giới hạn ~10K (10 kgf/cm²) và ~120°C.

4. Lắp đặt đúng chiều – đúng tư thế

• Van cổng thường lắp theo phương đứng hoặc ngang, không nên lắp ngược.
• Cần tuân thủ chiều dòng chảy nếu van có ký hiệu mũi tên.

5. Không tác động lực quá mạnh khi vận hành

• Dùng tay xoay nhẹ nhàng tay quay (vô lăng); không dùng ống thép hoặc búa để tăng lực vì dễ gây hỏng trục van.

6. Bảo trì định kỳ

• Sau một thời gian sử dụng, nên kiểm tra độ kín, vệ sinh thân và cánh van, tra dầu mỡ vào ty van nếu cần.
• Với môi trường bụi, cặn bẩn (nước thải, nước giếng…), nên lắp thêm lưới lọc Y strainer để bảo vệ van.

7. Kiểm tra sau lắp đặt

• Sau khi lắp vào hệ thống, cần test áp lực và rò rỉ trước khi đưa vào vận hành chính thức.
