Van cầu Kitz đa dạng vật liệu – Kích cỡ có sẵn nhiều

Van cầu KITZ là một loại van công nghiệp thuộc thương hiệu KITZ (Nhật Bản), dùng để điều tiết hoặc đóng mở dòng chảy trong hệ thống đường ống. Đây là dòng van được thiết kế theo dạng cầu (Globe Valve), với cấu tạo đặc trưng là thân van có vách ngăn và đĩa van di chuyển lên xuống theo phương vuông góc với dòng chảy.

Xem thêm các van khác của KITZ : Van bi KITZ, van cửa KITZ, van bướm KITZ

1. Đặc điểm nổi bật của van cầu KITZ

• Thương hiệu Nhật Bản uy tín: KITZ là hãng van công nghiệp hàng đầu, đảm bảo chất lượng và tuổi thọ cao.
• Chất liệu đa dạng: đồng, gang, inox… phù hợp cho nhiều môi trường làm việc khác nhau.
• Khả năng điều tiết tốt: do dòng chảy phải thay đổi hướng khi đi qua thân van, nên van cầu KITZ đặc biệt phù hợp cho việc điều tiết lưu lượng.
• Chịu áp lực và nhiệt độ cao: có các tiêu chuẩn như JIS, ANSI, DIN… đáp ứng nhiều hệ thống công nghiệp.
• Ứng dụng linh hoạt: dùng cho hơi nước, dầu, khí nén, nước nóng/lạnh và các hệ thống công nghiệp nặng.

2. Cấu tạo của van cầu KITZ

Van cầu KITZ (Globe Valve) có thiết kế đặc trưng khác với van cổng hay van bi. Các bộ phận chính gồm:

Thân van (Body)

• Được chế tạo từ đồng, gang, inox hoặc thép tùy model.

• Chịu áp lực và nhiệt độ cao, bên ngoài phủ sơn chống ăn mòn (với gang, thép).

Nắp van (Bonnet)

• Liên kết với thân van bằng ren hoặc bulong.

• Dùng để cố định trục van và các chi tiết đóng/mở bên trong.

Đĩa van (Disc)

• Là bộ phận tiếp xúc trực tiếp với lưu chất để đóng kín hoặc điều tiết dòng chảy.

• Có nhiều dạng: đĩa nón, đĩa cầu, đĩa phẳng.

Trục van (Stem)

• Kết nối tay quay với đĩa van.

• Khi xoay tay quay, trục sẽ dịch chuyển theo phương thẳng đứng để nâng/hạ đĩa van.

Tay quay (Handwheel)

• Bộ phận điều khiển bằng tay, xoay theo chiều kim đồng hồ để đóng, ngược chiều để mở.

Gioăng làm kín (Gasket/Seat ring/Stem packing)

• Đặt tại các vị trí tiếp xúc (giữa thân và nắp, giữa trục và nắp) để ngăn rò rỉ lưu chất.

• Thường làm từ graphite, PTFE hoặc kim loại mềm.

3. Nguyên lý hoạt động của van cầu KITZ

Khi người vận hành xoay tay quay, trục van sẽ dịch chuyển lên xuống (chứ không xoay tròn như van bi).

Trục kéo theo đĩa van di chuyển vuông góc với dòng chảy:

• Đóng van: Đĩa ép chặt xuống bề mặt ghế (seat), chặn hoàn toàn lưu chất.

• Mở van: Đĩa được nâng lên khỏi ghế, tạo khe hở cho dòng lưu chất đi qua.

• Điều tiết: Người vận hành mở một phần, tùy chỉnh khoảng nâng đĩa → kiểm soát chính xác lưu lượng.

Do dòng chảy phải đổi hướng 2 lần trong thân van (dạng chữ Z), nên tổn thất áp lực lớn hơn so với van cổng. Tuy nhiên, đổi lại khả năng điều tiết tốt hơn rất nhiều.

4. Phân loại

5. Ưu điểm của van cầu KITZ

1. Ưu điểm chung của dòng van cầu KITZ

• Điều tiết lưu lượng chính xác: nhờ cấu tạo đặc biệt, van cầu KITZ cho phép mở một phần và kiểm soát dòng chảy hiệu quả hơn so với van cổng, van bi.

• Độ kín cao: đĩa van ép trực tiếp xuống bề mặt ghế, hạn chế rò rỉ tối đa.

• Độ bền vượt trội: được sản xuất bởi KITZ – Nhật Bản, kiểm soát chất lượng nghiêm ngặt, tuổi thọ cao.

• Đa dạng vật liệu và kết nối: có đầy đủ đồng, gang, inox, thép; kết nối ren, bích, hàn; phù hợp cho nhiều hệ thống.

• Chịu áp và nhiệt tốt: đáp ứng tiêu chuẩn JIS, ANSI, DIN, vận hành an toàn trong điều kiện khắc nghiệt.

• Dễ dàng bảo trì, thay thế: thiết kế đơn giản, phụ tùng thay thế sẵn có.

2. Ưu điểm theo từng chất liệu

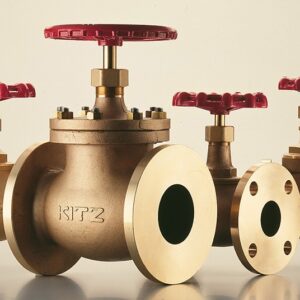

Van cầu đồng KITZ

• Kích thước nhỏ gọn, giá thành kinh tế.

• Phù hợp cho hệ thống dân dụng, cấp thoát nước, khí nén.

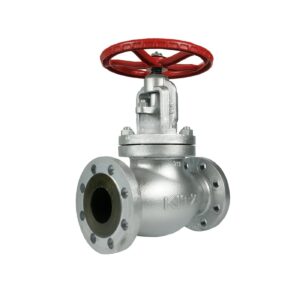

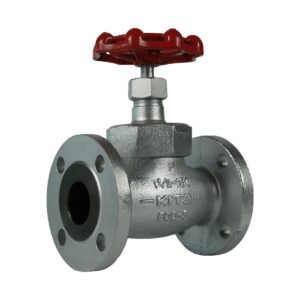

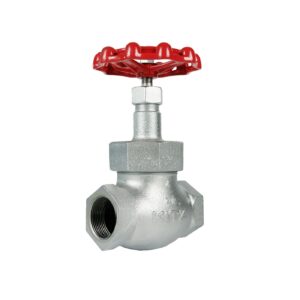

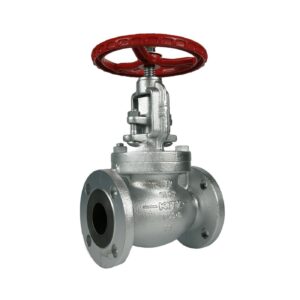

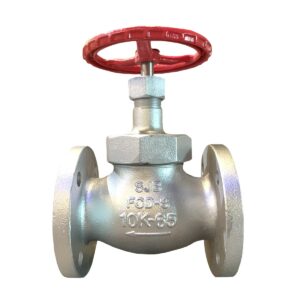

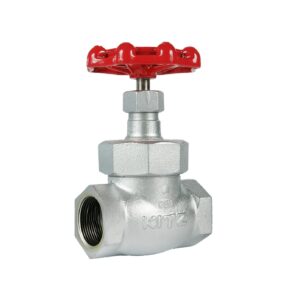

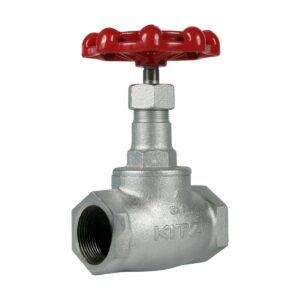

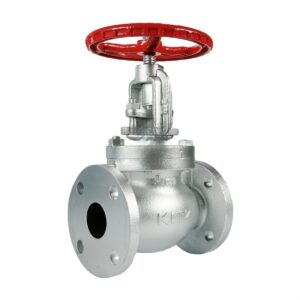

Van cầu gang KITZ

• Độ bền cao, chống mài mòn tốt.

• Giá thành hợp lý cho hệ thống nước sạch, HVAC, PCCC.

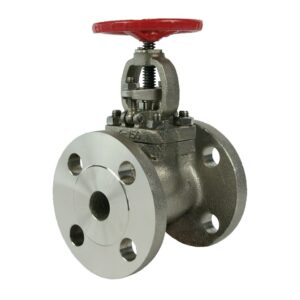

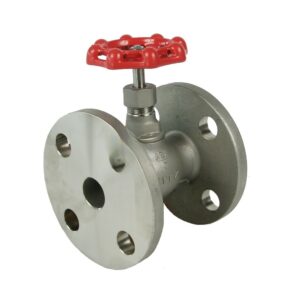

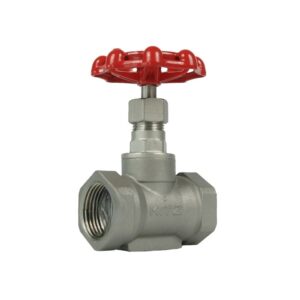

Van cầu inox KITZ

• Chống ăn mòn vượt trội, dùng được trong môi trường hóa chất, hơi nóng.

• Đảm bảo vệ sinh, an toàn trong thực phẩm và dược phẩm.

Van cầu thép KITZ

• Chịu áp suất và nhiệt độ cực cao.

• Lý tưởng cho ngành dầu khí, hóa chất, nhà máy điện.

3. Ưu điểm trong ứng dụng

• Sử dụng được cho nhiều môi trường: nước, hơi, dầu, khí nén, hóa chất.

• Khả năng vận hành ổn định, ít sự cố nhờ độ chính xác cơ khí cao.

• Thích hợp cho cả đóng/mở hoàn toàn lẫn điều tiết.

6. Vì sao nên chọn van cầu KITZ để sử dụng

1. Thương hiệu uy tín hàng đầu Nhật Bản

• KITZ là tập đoàn van công nghiệp lớn nhất Nhật, có lịch sử từ năm 1951.

• Sản phẩm xuất khẩu đi hơn 70 quốc gia, đạt các tiêu chuẩn JIS, ANSI, DIN, BS, API.

• Được tin dùng trong nhiều dự án lớn: dầu khí, nhiệt điện, hóa chất, cấp thoát nước, PCCC.

2. Chất lượng vượt trội – Độ bền cao

• Thân van được chế tạo từ đồng thau nguyên chất, gang cầu, inox 304/316, thép WCB → chịu ăn mòn, áp lực và nhiệt độ cao.

• Quy trình sản xuất hiện đại, đúc chính xác, kiểm tra nghiêm ngặt bằng công nghệ Nhật Bản.

• Tuổi thọ dài, ít phải bảo trì so với van của Đài Loan hay Trung Quốc.

3. Khả năng điều tiết lưu lượng ưu việt

• Cấu tạo đĩa van đặc trưng giúp điều chỉnh lưu lượng chính xác – ưu điểm nổi bật của van cầu KITZ so với van cổng, van bi.

• Đóng kín hiệu quả, hạn chế rò rỉ lưu chất ngay cả khi áp lực cao.

• Hoạt động ổn định cho cả môi trường nước, hơi, dầu, khí nén, hóa chất.

4. Đa dạng sản phẩm – Phù hợp nhiều hệ thống

• Có đầy đủ các dòng: van cầu đồng, van cầu gang, van cầu inox, van cầu thép.

• Kích thước từ DN15 → DN300, áp lực từ PN10K, PN16K đến ANSI Class 150, 300.

• Nhiều dạng kết nối: nối ren, mặt bích, hàn.

• Thích hợp cho dân dụng, công trình xây dựng, nhà máy công nghiệp nặng.

5. Kinh tế – Hiệu quả dài hạn

• Mặc dù giá cao hơn một số hãng Đài Loan hoặc Trung Quốc, nhưng chi phí vòng đời thấp hơn (ít hỏng hóc, ít thay thế).

• Tỷ lệ rò rỉ gần như bằng 0, giúp giảm thất thoát lưu chất.

• Linh kiện, phụ tùng thay thế luôn sẵn có tại thị trường Việt Nam.

6. Dịch vụ & bảo hành đáng tin cậy

• Có nhà phân phối chính hãng tại Việt Nam.

• Bảo hành rõ ràng, hỗ trợ kỹ thuật đầy đủ từ hãng.

7. Các lưu ý khi lắp đặt, sử dụng và bảo trì

1. Lưu ý khi lắp đặt

• Xác định đúng chiều dòng chảy: trên thân van cầu KITZ luôn có mũi tên chỉ hướng → lắp ngược sẽ làm giảm tuổi thọ và gây rò rỉ.

• Vị trí lắp đặt: van cầu thích hợp lắp theo phương ngang; nếu bắt buộc lắp đứng thì phải đảm bảo đĩa van hướng xuống để tránh kẹt cặn.

• Chuẩn bị đường ống sạch: xả rửa đường ống trước khi lắp để loại bỏ bụi, cát, mạt kim loại.

• Kết nối đúng tiêu chuẩn: chọn mặt bích (JIS, ANSI, DIN) hoặc ren/hàn phù hợp với tiêu chuẩn của hệ thống.

• Không siết quá chặt khi lắp ren, tránh gây nứt thân van đồng/gang.

2. Lưu ý khi sử dụng

• Không đóng/mở quá nhanh: thao tác từ từ để tránh sốc áp, đặc biệt với hệ thống hơi và nước áp lực cao.

• Dùng đúng môi trường: chọn vật liệu phù hợp (đồng cho nước, inox cho hơi/nhiệt cao, gang cho PCCC, thép cho dầu khí).

• Tránh sử dụng như van một chiều: van cầu chỉ có chức năng điều tiết và đóng/mở, không tự động chặn dòng ngược.

• Hạn chế rung lắc: nếu đường ống có rung động mạnh, nên lắp thêm gối đỡ hoặc khớp giãn nở để bảo vệ van.

• Không dùng quá áp suất định mức: tuân thủ PN/CLASS ghi trên thân van để đảm bảo an toàn.

3. Lưu ý khi bảo trì

• Kiểm tra định kỳ: kiểm tra gioăng làm kín, trục van và đĩa van sau một thời gian sử dụng.

• Bôi trơn trục van: với van cầu gang/thép cỡ lớn, nên tra mỡ định kỳ để thao tác nhẹ nhàng.

• Vệ sinh bề mặt đĩa van và ghế (seat): loại bỏ cặn bẩn, rỉ sét để duy trì độ kín.

• Thay thế gioăng khi cần: nếu phát hiện rò rỉ tại trục hoặc mặt tiếp giáp, thay gioăng mới để đảm bảo độ kín.

• Lưu trữ đúng cách khi không sử dụng: bảo quản ở nơi khô ráo, tránh ẩm ướt và bụi bẩn.

8. Các lỗi thường gặp và cách khắc phục

1. Rò rỉ tại trục van (Stem Packing Leak)

Nguyên nhân:

• Gioăng làm kín trục (packing) bị mòn hoặc lắp sai.

• Siết đai ốc quá lỏng hoặc quá chặt.

Cách khắc phục:

• Điều chỉnh lại lực siết đai ốc nắp chèn.

• Thay gioăng làm kín mới (PTFE, graphite) khi phát hiện hư hỏng.

2. Van không kín hoàn toàn (Leakage through Seat)

Nguyên nhân:

• Bề mặt ghế (seat) hoặc đĩa van (disc) bị mài mòn, dính cặn bẩn.

• Van đóng không hết do thao tác sai hoặc kẹt vật lạ.

Cách khắc phục:

• Tháo ra vệ sinh, loại bỏ cặn.

• Nếu seat/đĩa bị hư hại, cần mài lại hoặc thay thế.

3. Tay quay nặng, khó vận hành

Nguyên nhân:

• Trục van khô, không được bôi trơn.

• Có cặn, rỉ sét trong thân van.

• Sử dụng vượt quá áp lực định mức.

Cách khắc phục:

• Bôi trơn định kỳ cho trục van.

• Vệ sinh bên trong thân van.

• Đảm bảo sử dụng đúng áp suất, thay van nếu vượt quá giới hạn.

4. Nứt vỡ thân van

Nguyên nhân:

• Sốc áp do đóng/mở quá nhanh.

• Sử dụng van không đúng áp lực/nhiệt độ cho phép.

• Lắp đặt sai kỹ thuật (siết quá lực, va đập cơ học).

Cách khắc phục:

• Luôn đóng/mở từ từ.

• Chọn đúng model van cầu KITZ phù hợp với áp lực và môi trường.

• Kiểm tra tiêu chuẩn JIS/ANSI ghi trên thân van trước khi lắp đặt.

5. Ăn mòn, rỉ sét nhanh

Nguyên nhân:

• Chọn sai vật liệu (dùng van gang/đồng cho môi trường hóa chất hoặc nước biển).

• Không bảo trì định kỳ.

Cách khắc phục:

• Dùng van cầu inox KITZ cho môi trường hóa chất, nước muối, hơi nóng.

• Sơn phủ bảo vệ bên ngoài với dòng van gang/thép.

• Bảo dưỡng, vệ sinh định kỳ.

6. Van đóng/mở không đúng lưu lượng mong muốn

Nguyên nhân:

• Người vận hành không kiểm soát độ nâng/hạ của đĩa van.

• Van bị kẹt bởi cặn hoặc hư hỏng trục.

Cách khắc phục:

• Đào tạo thao tác chuẩn cho kỹ thuật viên.

• Vệ sinh, kiểm tra trục và đĩa định kỳ.
