1. Giới thiệu về van bi KITZ

Van bi KITZ là dòng van công nghiệp chất lượng cao đến từ KITZ Corporation – Nhật Bản, một trong những tập đoàn sản xuất van lớn nhất châu Á với hơn 70 năm kinh nghiệm. Van bi của KITZ được thiết kế để kiểm soát dòng chảy hiệu quả trong hệ thống ống nhờ cấu tạo bi tròn xoay 1/4 vòng (90 độ), cho phép đóng/mở nhanh, kín và ổn định.

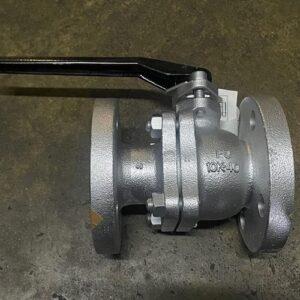

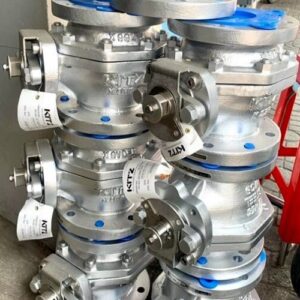

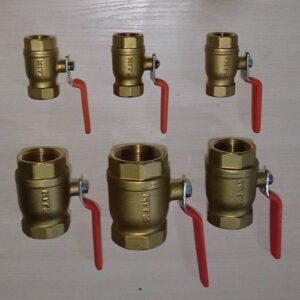

Sản phẩm được sản xuất với nhiều vật liệu khác nhau như đồng, inox, thép rèn, trong đó van bi thép KITZ và van bi inox KITZ là hai dòng nổi bật chuyên dùng cho hệ thống áp suất cao – nhiệt độ cao, đáp ứng tiêu chuẩn quốc tế như ANSI, JIS, BS, DIN…

Xem thêm các loại van khác cùng hãng KITZ:

• Van bướm KITZ
• Van cổng KITZ

2. Cấu tạo chung của van bi KITZ

Van bi KITZ được thiết kế theo cơ chế xoay bi (ball) 90 độ, cho phép đóng/mở dòng chảy nhanh chóng và kín hoàn toàn. Tùy từng dòng (ren, bích, thép, inox), vật liệu và cấu trúc có thể khác nhau đôi chút, nhưng về cơ bản đều bao gồm các bộ phận chính sau:

1. Thân van (Body)

• Là phần vỏ ngoài bao bọc toàn bộ chi tiết van
• Làm từ thép rèn (WCB, A105), inox (SUS304/316) hoặc đồng
• Chịu được áp lực cao và chống ăn mòn tốt

2. Bi van (Ball)

• Hình cầu, có lỗ xuyên tâm cho dòng chảy đi qua
• Gia công mịn – chính xác → đảm bảo độ kín tuyệt đối
• Vật liệu: inox hoặc thép mạ cứng, chống mài mòn

3. Trục van (Stem)

• Kết nối giữa tay gạt (hoặc tay quay, actuator) và bi van
• Truyền lực xoay để điều khiển bi van đóng/mở

4. Tay gạt hoặc bộ truyền động

• Tay gạt: thao tác xoay 1/4 vòng (90 độ) để đóng – mở
• Có thể thay thế bằng tay quay, điều khiển khí nén hoặc điều khiển điện tùy nhu cầu

5. Gioăng làm kín (Seat & Packing)

• Đặt giữa bi van và thân van
• Vật liệu: PTFE (Teflon), Graphite hoặc Kim loại

  → giúp ngăn rò rỉ, chịu nhiệt, chịu ăn mòn

6. Nắp thân van (End Cap hoặc Bonnet)

• Kết nối phần vỏ van 2 hoặc 3 mảnh (1-PC, 2-PC, 3-PC)
• Có thể tháo rời để bảo trì, thay bi, thay gioăng

3. Nguyên lý hoạt động

Van bi KITZ hoạt động dựa trên cơ chế xoay bi (ball) có lỗ xuyên tâm để đóng/mở dòng chảy trong đường ống. Khi xoay tay gạt (hoặc bộ điều khiển), bi van sẽ quay 90 độ quanh trục, thay đổi vị trí lỗ xuyên tâm của bi so với dòng chảy trong ống.

Trạng thái mở:

• Khi tay gạt nằm song song với đường ống, bi van được xoay sao cho lỗ xuyên tâm nằm trùng với trục dòng chảy
• Lưu chất (nước, khí, dầu…) chảy xuyên qua van một cách liên tục, không bị cản trở

Trạng thái đóng:

• Khi xoay tay gạt 90 độ (vuông góc với đường ống), phần kín của bi xoay che kín miệng ống
• Dòng lưu chất bị chặn hoàn toàn, không thể đi qua van

Đặc điểm vận hành:

• Cơ chế hoạt động theo nguyên lý “1/4 vòng xoay” (Quarter Turn)

  → Đóng/mở rất nhanh chỉ với 90°

  → Phù hợp cho hệ thống cần thao tác nhanh, đóng chặn khẩn cấp
• Trục van kết nối trực tiếp với bi, truyền lực qua tay gạt, tay quay hoặc bộ điều khiển khí nén/điện

4. Ưu điểm

Van bi Kitz, đặc biệt là các dòng van bi thép của hãng, được đánh giá rất cao trên thị trường nhờ những ưu điểm nổi bật sau:

• Độ bền và Tuổi thọ cao: Van bi Kitz được chế tạo từ các vật liệu cao cấp như thép carbon đúc (WCB) hoặc thép không gỉ (CF8M/316, CF3M/316L). Nhờ vậy, chúng có khả năng chống ăn mòn, chịu mài mòn và độ bền cơ học vượt trội, đảm bảo tuổi thọ sử dụng lâu dài ngay cả trong môi trường công nghiệp khắc nghiệt.
• Khả năng chịu áp suất và nhiệt độ cao: Đây là một trong những ưu điểm quan trọng nhất của van Kitz. Chúng có thể hoạt động hiệu quả trong các hệ thống có áp suất làm việc rất cao (ví dụ: ANSI Class 150, 300, 600# hoặc cao hơn) và nhiệt độ rộng, từ nhiệt độ môi trường đến rất cao (thường lên đến 220°C hoặc hơn tùy loại vật liệu gioăng và thiết kế). Điều này làm cho van bi Kitz trở thành lựa chọn lý tưởng cho các ứng dụng dầu khí, hóa chất, hơi nóng, và các quy trình nhiệt độ cao khác.
• Độ kín tuyệt đối (chống rò rỉ): Thiết kế bi van được gia công tinh xảo cùng với việc sử dụng các loại gioăng làm kín chất lượng cao (như PTFE – Teflon, PEEK) giúp van đạt được độ kín khít gần như hoàn hảo khi đóng. Điều này cực kỳ quan trọng để ngăn chặn rò rỉ môi chất, đặc biệt là các chất lỏng hoặc khí nguy hiểm.
• Đóng mở nhanh chóng: Van bi Kitz hoạt động theo cơ chế 1/4 vòng quay (90 độ) để chuyển đổi giữa trạng thái đóng và mở hoàn toàn. Điều này không chỉ giúp giảm thiểu thời gian vận hành mà còn tạo điều kiện thuận lợi cho việc tự động hóa hệ thống.
• Ít tổn thất áp suất (tổn thất dòng chảy thấp): Khi van bi Kitz mở hoàn toàn, lỗ bi van thẳng hàng với đường ống, tạo ra một đường dẫn dòng chảy không bị cản trở. Điều này giúp giảm thiểu đáng kể sụt áp trên đường ống và góp phần tiết kiệm năng lượng cho hệ thống bơm.
• Đa dạng về kích thước và kiểu kết nối: Kitz sản xuất van bi với nhiều dải kích thước khác nhau và đa dạng các kiểu kết nối như nối ren, mặt bích (JIS, DIN, ANSI), và hàn. Sự linh hoạt này giúp việc lựa chọn và tích hợp van vào các hệ thống hiện có trở nên dễ dàng.
• Dễ dàng vận hành và bảo trì: Thiết kế đơn giản của van bi giúp việc vận hành (bằng tay gạt, tay quay, hoặc bộ điều khiển tự động) trở nên thuận tiện. Việc bảo trì cũng tương đối đơn giản so với một số loại van phức tạp khác.
• Ứng dụng rộng rãi: Nhờ các ưu điểm nổi bật trên, van bi Kitz được sử dụng phổ biến trong hầu hết các ngành công nghiệp, bao gồm: dầu khí, hóa chất, hóa dầu, sản xuất năng lượng, cấp thoát nước, HVAC, chế biến thực phẩm, dược phẩm, v.v. Chúng đặc biệt phù hợp cho các ứng dụng cần đóng/mở dòng chảy hoàn toàn và không yêu cầu điều tiết lưu lượng quá chi tiết.

5. Nhược điểm

• Không điều tiết lưu lượng tốt: Van bi chủ yếu dùng để đóng hoặc mở hoàn toàn, rất khó để điều tiết lưu lượng chính xác như van cầu.
• Giá thành cao: So với một số loại van khác như van bướm hoặc van bi của các hãng phổ thông hơn, van bi Kitz thường có giá thành cao hơn do chất lượng và thương hiệu.
• Dễ bị kẹt nếu dùng để điều tiết: Nếu cố gắng điều tiết lưu lượng bằng cách mở một phần, bi van và gioăng có thể bị mài mòn nhanh chóng hoặc bị kẹt do dòng chảy lưu chất.
• Không phù hợp với lưu chất có hạt rắn lớn: Hạt rắn có thể làm xước bi van hoặc gioăng, ảnh hưởng đến độ kín.
• Dễ bị xâm thực (cavitation) khi điều tiết: Khi van mở một phần, sự thay đổi áp suất có thể dẫn đến hiện tượng xâm thực, gây hư hại cho van.

6. So sánh van bi KITZ với các thương hiệu khác

7. Ứng dụng

Van bi Kitz, với chất lượng và độ tin cậy cao, được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, đặc biệt là những nơi yêu cầu khả năng đóng/mở nhanh, độ kín tuyệt đối và hoạt động ổn định trong điều kiện khắc nghiệt.

Ngành Dầu khí (Oil & Gas):

• Sử dụng trong các đường ống dẫn dầu thô, khí đốt tự nhiên.
• Hệ thống nhà máy lọc hóa dầu, trạm bơm, và các giàn khoan.
• Thích hợp cho các ứng dụng có áp suất và nhiệt độ cao, cũng như môi trường dễ cháy nổ.

Ngành Hóa chất và Hóa dầu:

• Vận chuyển và kiểm soát dòng chảy các loại hóa chất ăn mòn, axit, bazơ.
• Trong các quy trình sản xuất hóa chất, nơi yêu cầu độ kín khít cao để ngăn chặn rò rỉ.

Hệ thống Cấp thoát nước và Xử lý nước thải:

• Kiểm soát dòng chảy trong các trạm bơm nước, nhà máy xử lý nước sạch và nước thải.
• Đóng mở các nhánh đường ống chính hoặc phụ.

Ngành Sản xuất Năng lượng (Điện, Nhiệt điện):

• Ứng dụng trong hệ thống hơi nước nóng, nước ngưng, dầu tải nhiệt.
• Đường ống dẫn nhiên liệu trong các nhà máy điện.

Hệ thống HVAC (Heating, Ventilation, and Air Conditioning):

• Trong các hệ thống cấp nước nóng, nước lạnh cho điều hòa không khí tại các tòa nhà lớn, khu công nghiệp.

Ngành Thực phẩm và Đồ uống:

• Van bi Kitz vật liệu inox (thép không gỉ) được sử dụng trong các nhà máy chế biến thực phẩm, đồ uống do yêu cầu về vệ sinh và khả năng chống ăn mòn.

Ngành Dược phẩm:

• Tương tự như ngành thực phẩm, van bi Kitz inox được dùng trong các quy trình sản xuất dược phẩm, nơi đòi hỏi tiêu chuẩn vệ sinh và kiểm soát chặt chẽ.

Hệ thống Khí nén và Khí công nghiệp:

• Kiểm soát dòng khí nén, oxy, nitơ và các loại khí công nghiệp khác.

Các ứng dụng chung:

• Đóng/mở dòng chảy hoàn toàn: Đây là ứng dụng chính của van bi, nơi cần ngắt hoặc mở hoàn toàn dòng lưu chất một cách nhanh chóng và hiệu quả.
• Kiểm soát dòng chảy: Mặc dù không phải là van điều tiết tối ưu, van bi vẫn có thể được sử dụng trong các trường hợp cần kiểm soát dòng chảy ở mức độ đơn giản (ví dụ: mở 25%, 50%). Tuy nhiên, cần lưu ý đến nhược điểm khi dùng van bi để điều tiết liên tục.
• Trong các hệ thống tự động hóa: Khi được trang bị bộ điều khiển khí nén hoặc điện, van bi Kitz trở thành một phần quan trọng của các hệ thống điều khiển tự động trong các nhà máy.

8. Hướng dẫn lựa chọn van bi KITZ phù hợp

Để chọn được van bi Kitz tối ưu, bạn cần xem xét kỹ lưỡng các yếu tố về môi chất, điều kiện vận hành và yêu cầu hệ thống.

1. Xác định môi chất lưu thông

Đây là yếu tố quan trọng hàng đầu, ảnh hưởng trực tiếp đến vật liệu chế tạo van:

Loại môi chất: Nước sạch, nước thải, hơi nước, khí nén, dầu, hóa chất (axit, bazơ, dung môi), khí gas, bùn, bột…

Đặc tính môi chất:

• Ăn mòn: Nếu môi chất có tính ăn mòn (ví dụ: axit, kiềm), bạn cần chọn van bi Kitz inox (ví dụ: SUS304, SUS316, SCS13A, SCS14A) để chống lại sự ăn mòn hóa học.
• Mài mòn/hạt rắn: Đối với môi chất chứa hạt rắn, bùn, hoặc có tính mài mòn cao, cần cân nhắc van bi có bi và ghế van được làm cứng đặc biệt (ví dụ: bằng Chrome Carbide hoặc Tungsten Carbide) để tăng tuổi thọ. Van bi có cấu trúc “cavity filler” (lấp đầy khoang thân van) cũng có thể hữu ích để tránh tích tụ chất rắn.
• Độ nhớt: Môi chất có độ nhớt cao có thể yêu cầu van có lỗ thoát lớn (full bore) để giảm thiểu trở lực.

2. Điều kiện vận hành

Các thông số về áp suất và nhiệt độ sẽ quyết định loại van và vật liệu gioăng làm kín:

Áp suất làm việc (Working Pressure):

• Xác định áp suất tối đa mà van phải chịu được trong hệ thống (ví dụ: 10K, 20K theo tiêu chuẩn JIS; Class 150#, 300#, 600# theo tiêu chuẩn ANSI).
• Đảm bảo áp suất định mức của van (Pressure Rating) cao hơn hoặc bằng áp suất tối đa của hệ thống.

Nhiệt độ làm việc (Working Temperature):

• Xác định dải nhiệt độ tối thiểu và tối đa của môi chất.
• Nhiệt độ ảnh hưởng lớn đến vật liệu gioăng làm kín (Seat Material).

PTFE (Teflon): Phổ biến, chịu nhiệt độ đến khoảng 200-220°C.

P.P.TFE (Enhanced PTFE): Biến thể của PTFE, chịu nhiệt tốt hơn.

PEEK (Polyether Ether Ketone): Chịu nhiệt độ rất cao, lên đến 260°C hoặc hơn, và có độ bền cơ học tốt.

Kim loại (Metal Seated): Dùng cho nhiệt độ siêu cao (trên 250°C) hoặc môi chất mài mòn, nhưng độ kín không tuyệt đối như gioăng mềm.

3. Kích thước và kiểu kết nối

Đường kính van (Nominal Diameter – DN/NPS): Phải khớp với đường kính đường ống.

Kiểu kết nối:

• Nối ren (Threaded): NPT, BSPT. Thường dùng cho các đường ống nhỏ.
• Mặt bích (Flanged): JIS 10K, 20K; ANSI Class 150#, 300#, 600#; PN16, PN40. Phổ biến cho các đường ống trung bình và lớn, dễ tháo lắp bảo trì.
• Hàn (Welded): Socket Weld (SW), Butt Weld (BW). Dùng cho các hệ thống cần độ kín vĩnh cửu, không rò rỉ, đặc biệt trong dầu khí, hóa chất.
• Kẹp (Clamped/Sanitary): Dùng trong ngành thực phẩm, dược phẩm yêu cầu vệ sinh cao.

4. Mục đích sử dụng và kiểu vận hành

Đóng/Mở hoàn toàn (On/Off): Đây là chức năng chính của van bi. Hầu hết các loại van bi Kitz đều làm tốt vai trò này.

Điều tiết lưu lượng (Throttling):

• Van bi không phải là lựa chọn tối ưu để điều tiết lưu lượng liên tục vì dễ gây mài mòn bi và gioăng, dẫn đến rò rỉ hoặc kẹt van.
• Nếu bắt buộc phải điều tiết, hãy chọn van bi có thiết kế đặc biệt cho mục đích này (ví dụ: bi van có rãnh chữ V – V-port ball valve) và cân nhắc các vật liệu bền hơn cho bi và ghế van.

Kiểu vận hành (Actuation):

• Tay gạt/Tay quay: Phổ biến cho các van nhỏ đến trung bình, vận hành thủ công.
• Bộ điều khiển khí nén (Pneumatic Actuator): Đóng mở tự động bằng khí nén, nhanh chóng, an toàn, phù hợp môi trường dễ cháy nổ.
• Bộ điều khiển điện (Electric Actuator): Đóng mở tự động bằng điện, chính xác, linh hoạt trong điều khiển vị trí, phù hợp cho các van lớn hoặc cần điều khiển từ xa.

5. Tiêu chuẩn và chứng nhận

• Đảm bảo van đáp ứng các tiêu chuẩn quốc tế (API, ANSI, ASME, JIS, DIN) và các chứng nhận cần thiết cho ứng dụng của bạn (ví dụ: ISO, ATEX cho môi trường cháy nổ, Fire Safe, NACE MR0175 cho chống ăn mòn H2S).

9. Những lưu ý khi lắp đặt, sử dụng, bảo trì, bảo dưỡng van bi Kitz

I. Lắp đặt van bi Kitz

Kiểm tra van trước khi lắp đặt:

• Đảm bảo van không bị hư hỏng trong quá trình vận chuyển.
• Kiểm tra đúng chủng loại, kích thước, áp suất và vật liệu theo yêu cầu hệ thống.
• Đảm bảo van sạch sẽ, không có vật lạ bên trong.

Vị trí lắp đặt:

• Van bi có thể được lắp đặt theo bất kỳ hướng nào (ngang, dọc), nhưng nên ưu tiên vị trí dễ tiếp cận để vận hành và bảo trì.
• Đảm bảo có đủ không gian xung quanh van để vận hành tay gạt/tay quay hoặc bộ điều khiển (nếu có) và cho các công việc bảo dưỡng sau này.

Hỗ trợ và căn chỉnh:

• Đối với van bi có kích thước lớn hoặc trọng lượng nặng, cần có giá đỡ hoặc gối đỡ phù hợp để tránh gây ứng suất lên đường ống.
• Đảm bảo đường ống phải được căn chỉnh thẳng hàng và song song với mặt bích của van (nếu là van mặt bích) để tránh lực ép không đều, làm biến dạng thân van hoặc gây rò rỉ.

Làm sạch đường ống:

• Trước khi lắp đặt van, hãy làm sạch kỹ bên trong đường ống để loại bỏ cặn bẩn, mảnh vụn, xỉ hàn… có thể làm hỏng bi van hoặc gioăng làm kín.

Gioăng đệm (Gasket) và bulong:

• Sử dụng gioăng đệm phù hợp với áp suất, nhiệt độ và loại môi chất.
• Siết bulong mặt bích đều và đối xứng theo hình chữ X để đảm bảo lực ép phân bố đều lên gioăng, tránh rò rỉ. Không siết quá chặt ngay lập tức mà nên siết từng bước.

Tránh ứng suất từ đường ống:

• Không sử dụng van để kéo căng hoặc nén đường ống. Đảm bảo đường ống được đỡ đúng cách và không gây tải trọng lên van.

II. Sử dụng van bi Kitz

Vận hành đóng/mở hoàn toàn:

• Van bi được thiết kế chủ yếu cho chức năng đóng hoặc mở hoàn toàn. Hãy vận hành van về vị trí mở hoặc đóng hoàn toàn.
• Tránh vận hành ở vị trí mở một phần trong thời gian dài (điều tiết lưu lượng) vì điều này có thể gây ra hiện tượng mài mòn nhanh chóng gioăng và bi van (wire drawing effect), dẫn đến rò rỉ hoặc kẹt van.

Tốc độ vận hành:

• Vận hành van một cách từ tốn, không đóng/mở quá đột ngột, đặc biệt với các hệ thống có áp suất cao hoặc lưu chất lỏng dễ gây búa nước (water hammer).

Kiểm tra rò rỉ:

• Sau khi vận hành hoặc thay đổi trạng thái, hãy kiểm tra các vị trí kết nối để đảm bảo không có rò rỉ.

Van có bộ điều khiển:

• Nếu van được trang bị bộ điều khiển khí nén hoặc điện, hãy đảm bảo nguồn cấp (khí nén hoặc điện) ổn định và đúng thông số kỹ thuật của bộ điều khiển.

III. Bảo trì và bảo dưỡng van bi Kitz

Lịch trình bảo dưỡng định kỳ:

• Thiết lập lịch trình kiểm tra và bảo dưỡng định kỳ tùy theo điều kiện vận hành và tần suất sử dụng.
• Kiểm tra định kỳ để phát hiện sớm các dấu hiệu rò rỉ, mài mòn, hoặc hư hỏng.

Bôi trơn:

• Một số loại van bi có thể có điểm bôi trơn cho trục van (stem) hoặc các bộ phận chuyển động. Thực hiện bôi trơn theo khuyến nghị của nhà sản xuất Kitz để đảm bảo van vận hành trơn tru.

Kiểm tra và thay thế gioăng:

• Gioăng làm kín (seat ring và packing) là những bộ phận dễ bị mài mòn nhất. Khi có dấu hiệu rò rỉ qua thân van hoặc trục van, cần kiểm tra và thay thế gioăng mới.
• Sử dụng phụ tùng thay thế chính hãng Kitz hoặc tương đương về chất lượng và vật liệu.

Kiểm tra và làm sạch bi van:

• Nếu van bị kẹt hoặc có dấu hiệu không kín, có thể cần tháo van ra để kiểm tra bi van. Làm sạch các cặn bẩn bám trên bề mặt bi. Nếu bi van bị xước hoặc mòn nghiêm trọng, cần thay thế.

Lưu kho dự phòng:

• Nên có một số phụ tùng dự phòng quan trọng như gioăng làm kín, packing để sẵn sàng thay thế khi cần thiết, giảm thiểu thời gian ngừng hoạt động của hệ thống.

Ghi chép lịch sử:

• Ghi chép lại lịch sử lắp đặt, vận hành, bảo trì và các sự cố của từng van để có cái nhìn tổng quan về tình trạng và lên kế hoạch bảo dưỡng hiệu quả hơn.
